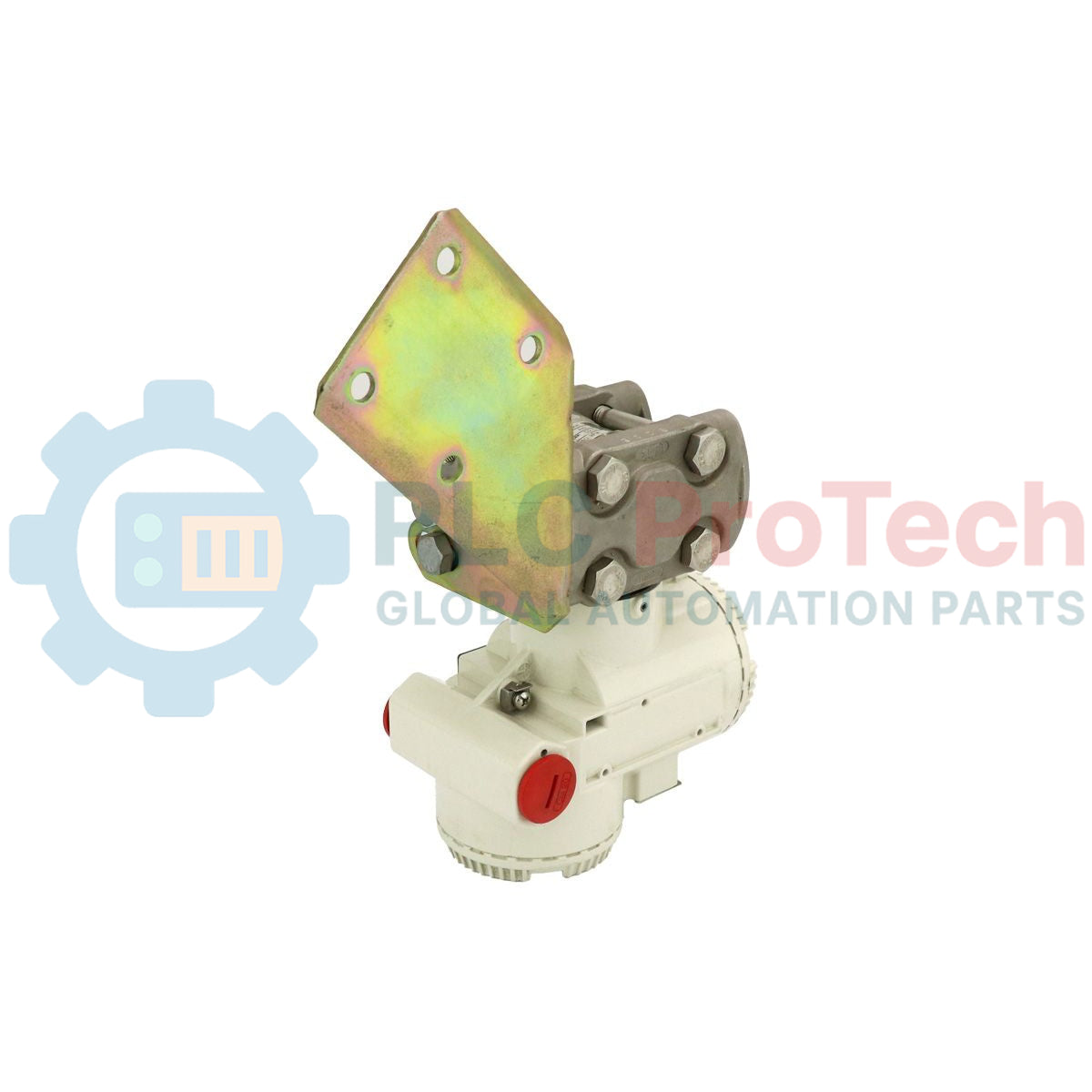

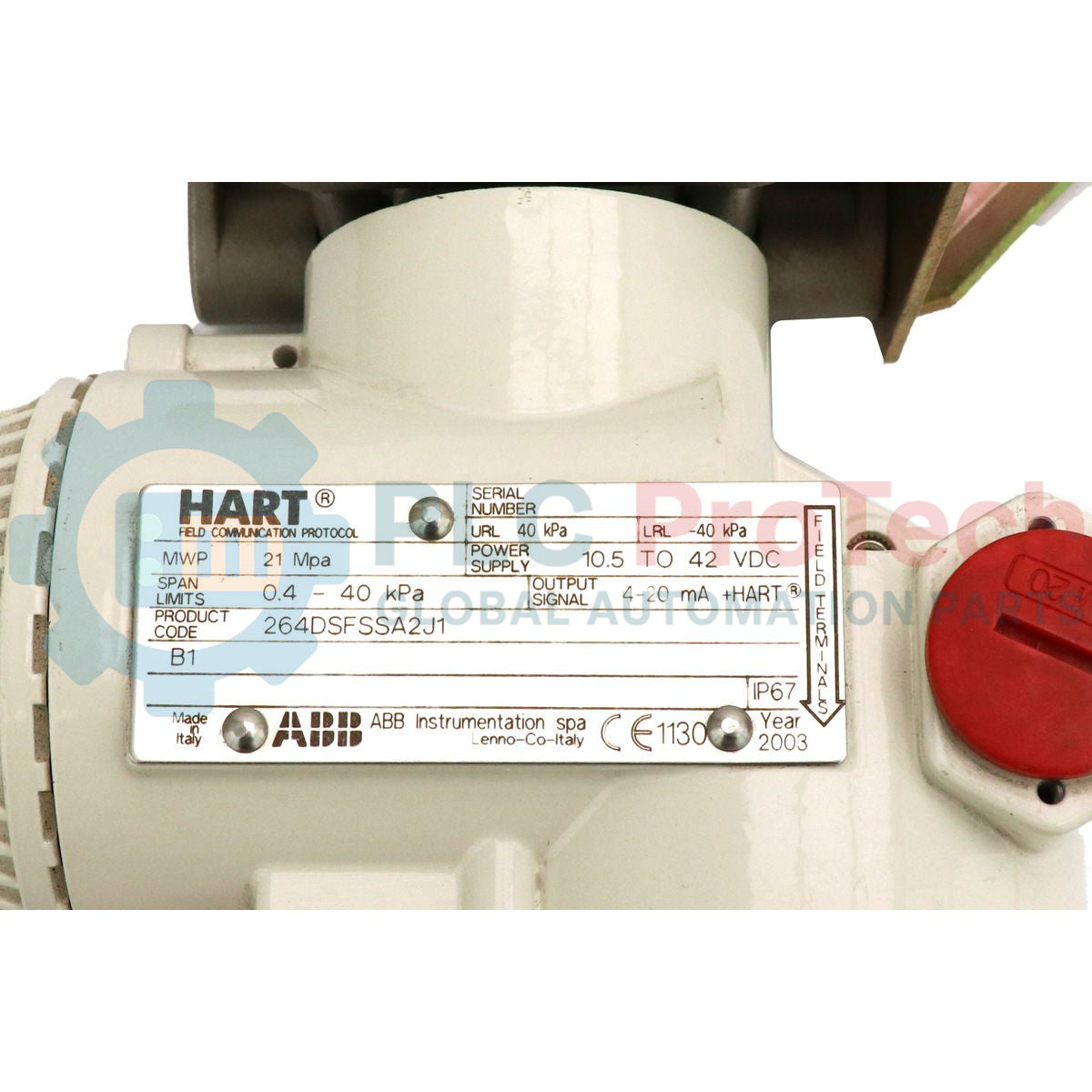

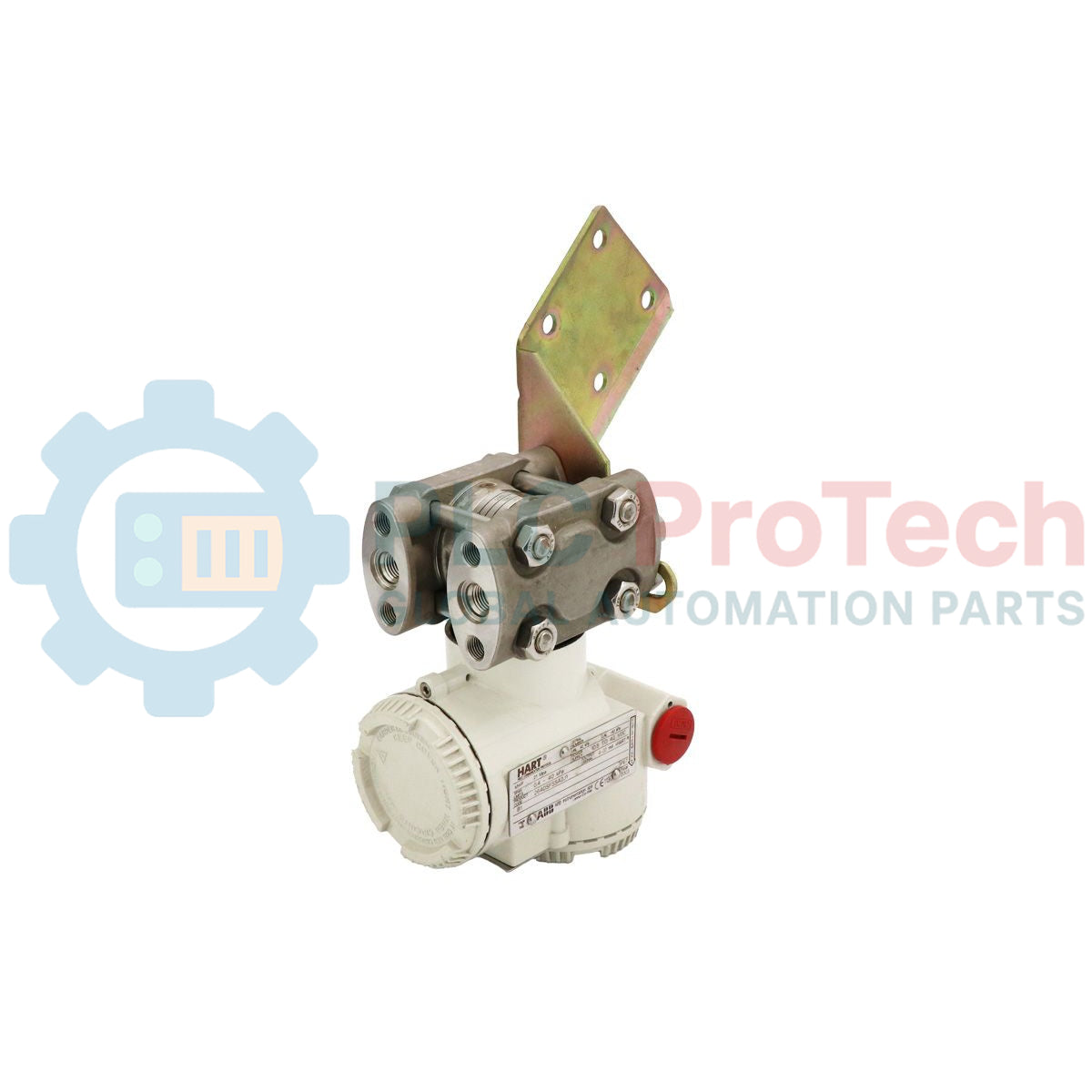

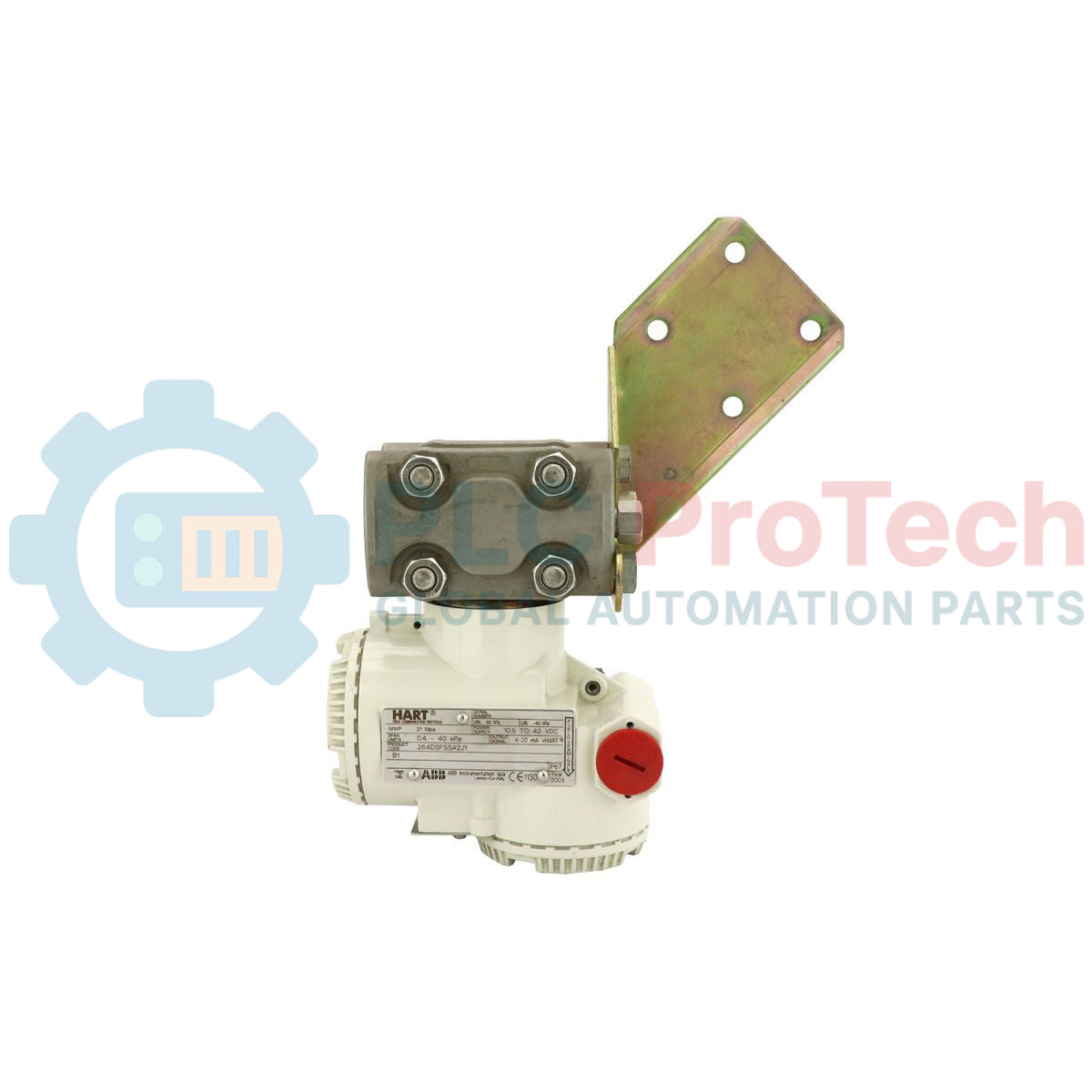

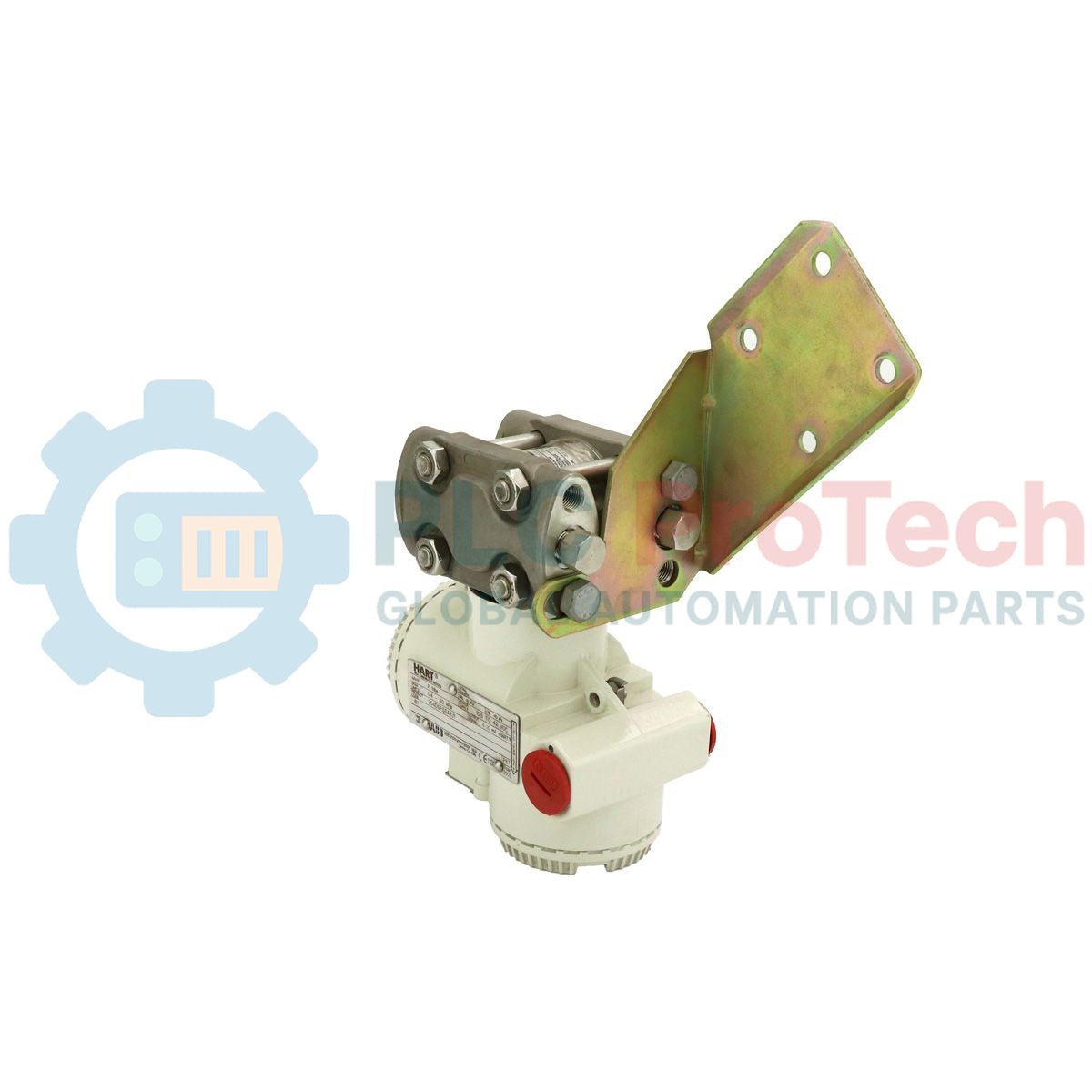

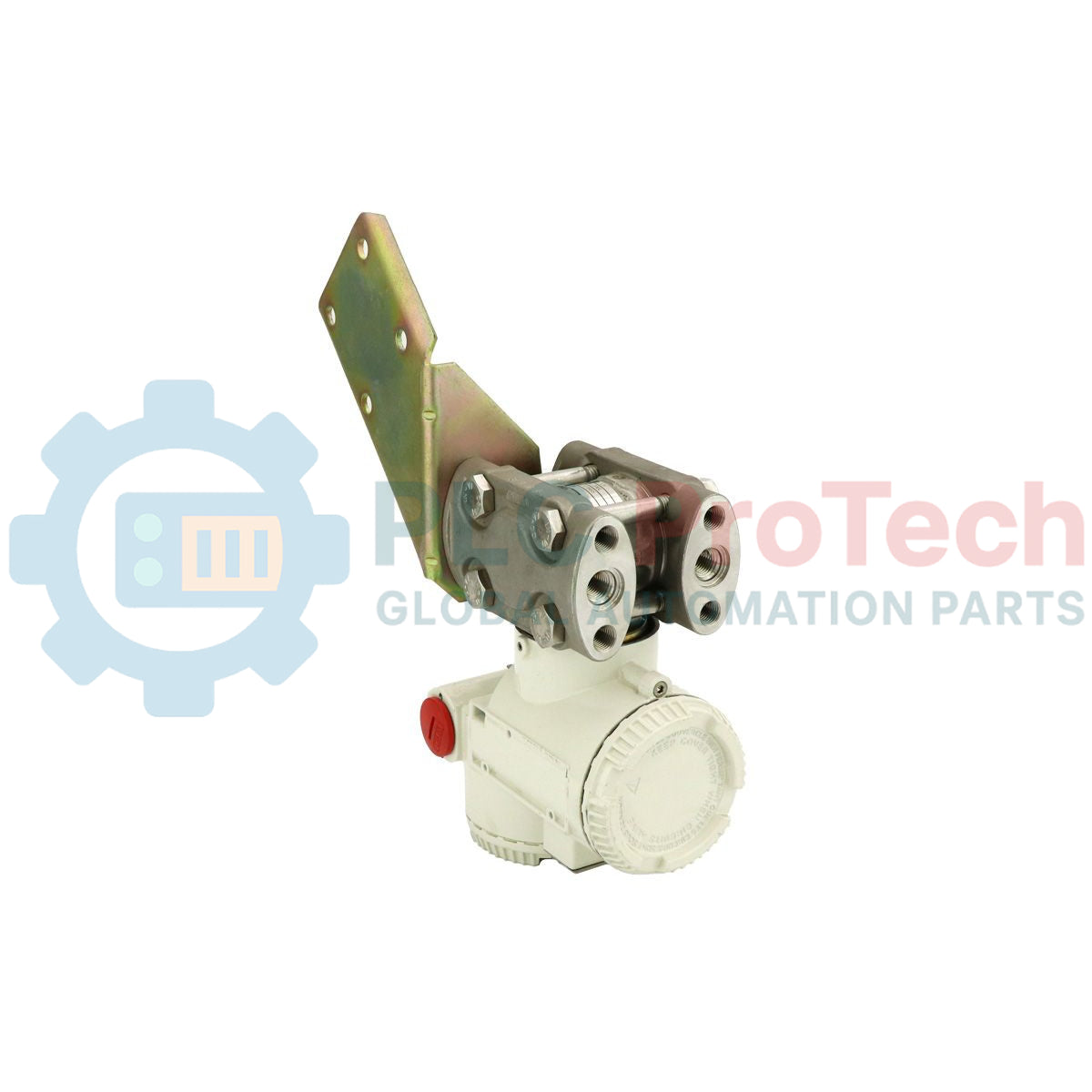

ABB 264DSFSSA2J1 | 264DS преобразователь давления

Обзор продукта

264DSFSSA2J1 (264DS) — высокоточный преобразователь дифференциального давления, входящий в престижную серию ABB 2600T. Разработанный с учётом универсальности и долгосрочной стабильности, этот преобразователь предназначен для измерения дифференциального давления в широком диапазоне — от низких значений водяного столба до высокого давления в промышленных процессах, достигающего 2320 psi. 264DSFSSA2J1 (264DS) сочетает передовую цифровую технологию измерения с прочной механической конструкцией, оснащён мембраной из нержавеющей стали 316L и горизонтальными технологическими фланцами. Такая конфигурация обеспечивает надёжную работу в сложных условиях, например на нефтегазовых и нефтеперерабатывающих предприятиях, химических производствах и электростанциях. При гарантии стабильности в течение 5 лет и базовой погрешности $\pm0.075\%$ он является важным компонентом для оптимизации управления технологическими процессами и снижения затрат на техническое обслуживание.

Технические характеристики

Часто задаваемые вопросы

Что означает диапазон перенастройки 100:1 в серии 264DS?

Диапазон перенастройки 100:1 позволяет настроить преобразователь на долю максимального диапазона без существенной потери точности измерений. Такая гибкость позволяет одной модели охватывать несколько рабочих диапазонов, сокращая потребность в больших запасах запасных частей.

Можно ли использовать этот преобразователь для коррозионно-активных жидкостей?

В конфигурации 264DSFSSA2J1 используются нержавеющая сталь 316L и прокладки PTFE, подходящие для широкого спектра промышленных жидкостей. Однако для особо агрессивных сред, таких как влажный хлор или сероводородсодержащий газ, ABB предлагает альтернативные материалы деталей, контактирующих со средой, например Hastelloy C276 или тантал.

Как настроить 264DS на месте установки?

Настройку можно выполнить локально с помощью дополнительного встроенного ЖК-дисплея с клавиатурой или удалённо — используя совместимый с HART портативный терминал, например DHH805, либо компьютерную платформу настройки через интерфейс FDT/DTM.

Соответствует ли устройство стандартам NACE для эксплуатации в сероводородсодержащих средах?

Да. Код «A» в 9-м символе означает, что технологические фланцы и адаптеры изготовлены из AISI 316L и соответствуют требованиям NACE MR0175, благодаря чему преобразователь подходит для применений, где существует риск сульфидного коррозионного растрескивания под напряжением.

Руководство по проектированию и установке

• Монтаж импульсных линий: Для измерения дифференциального давления настоятельно рекомендуется устанавливать между технологической линией и преобразователем трёх- или пятиходовой клапанный манифольд. Это обеспечивает безопасную изоляцию, стравливание давления и калибровку нулевой точки без остановки технологического процесса.

• Ориентация при монтаже: В 264DS используется горизонтальное фланцевое соединение. Устанавливайте преобразователь так, чтобы импульсные линии имели возможность самоопорожнения (при измерении газов) или самовентилирования (при измерении жидкостей), предотвращая ошибки измерений, вызванные скоплением пузырьков или конденсата.

• Электрическое заземление: Для максимального использования помехоустойчивости, обеспечиваемой протоколом HART, убедитесь в правильном заземлении алюминиевого корпуса. Используйте внутреннюю или внешнюю клемму заземления и экранированный кабель типа «витая пара», чтобы предотвратить помехи от высокочастотных электромагнитных полей, характерных для промышленных условий.
