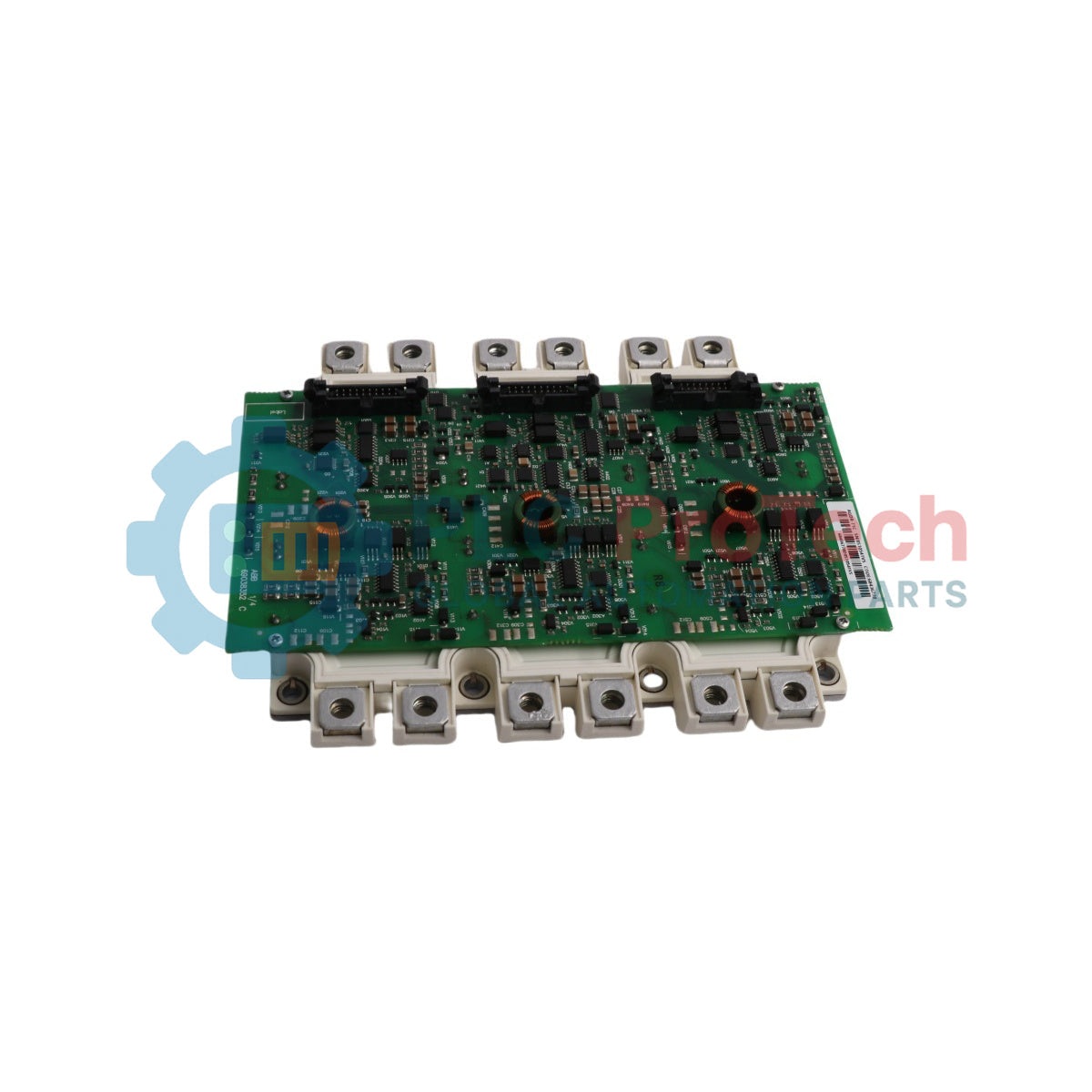

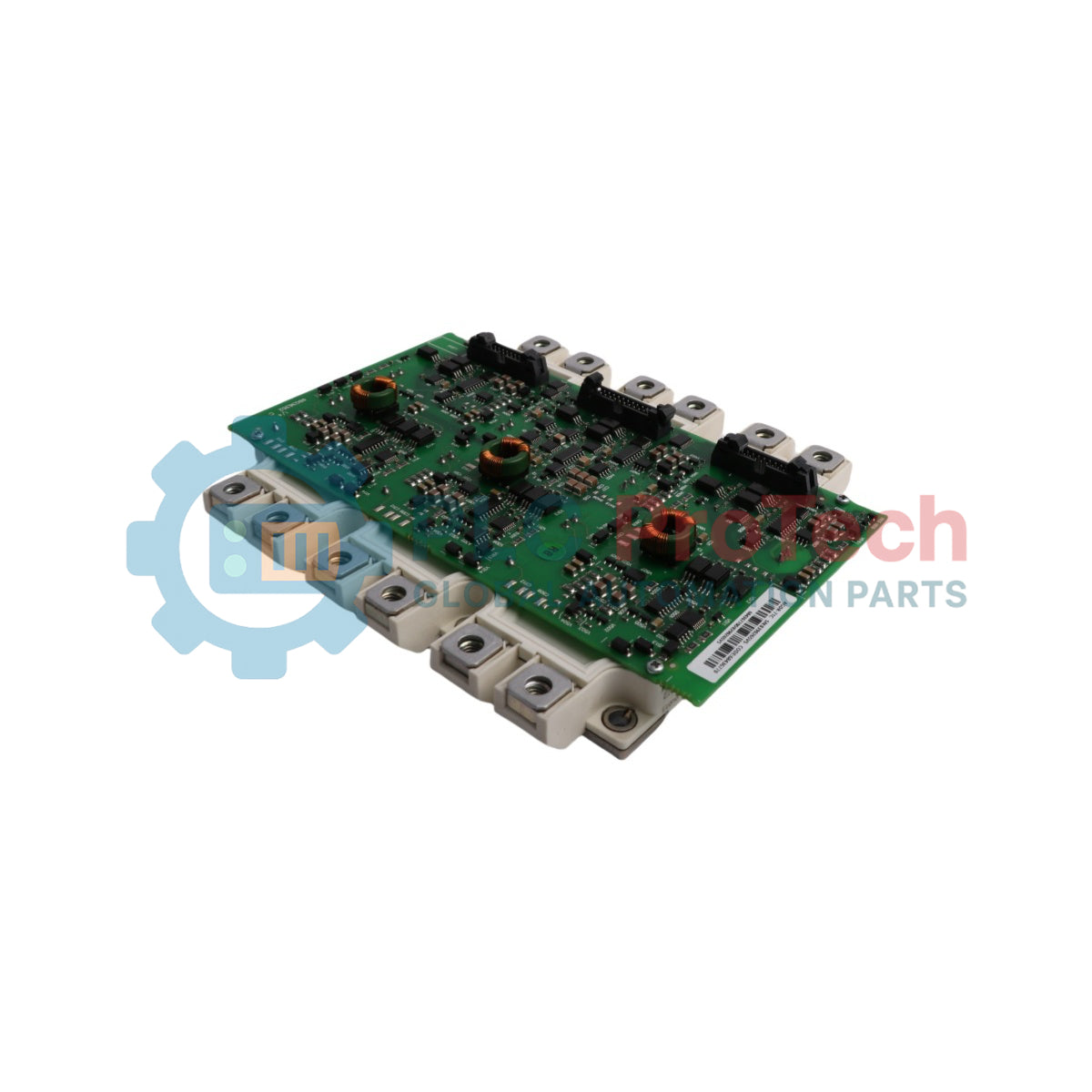

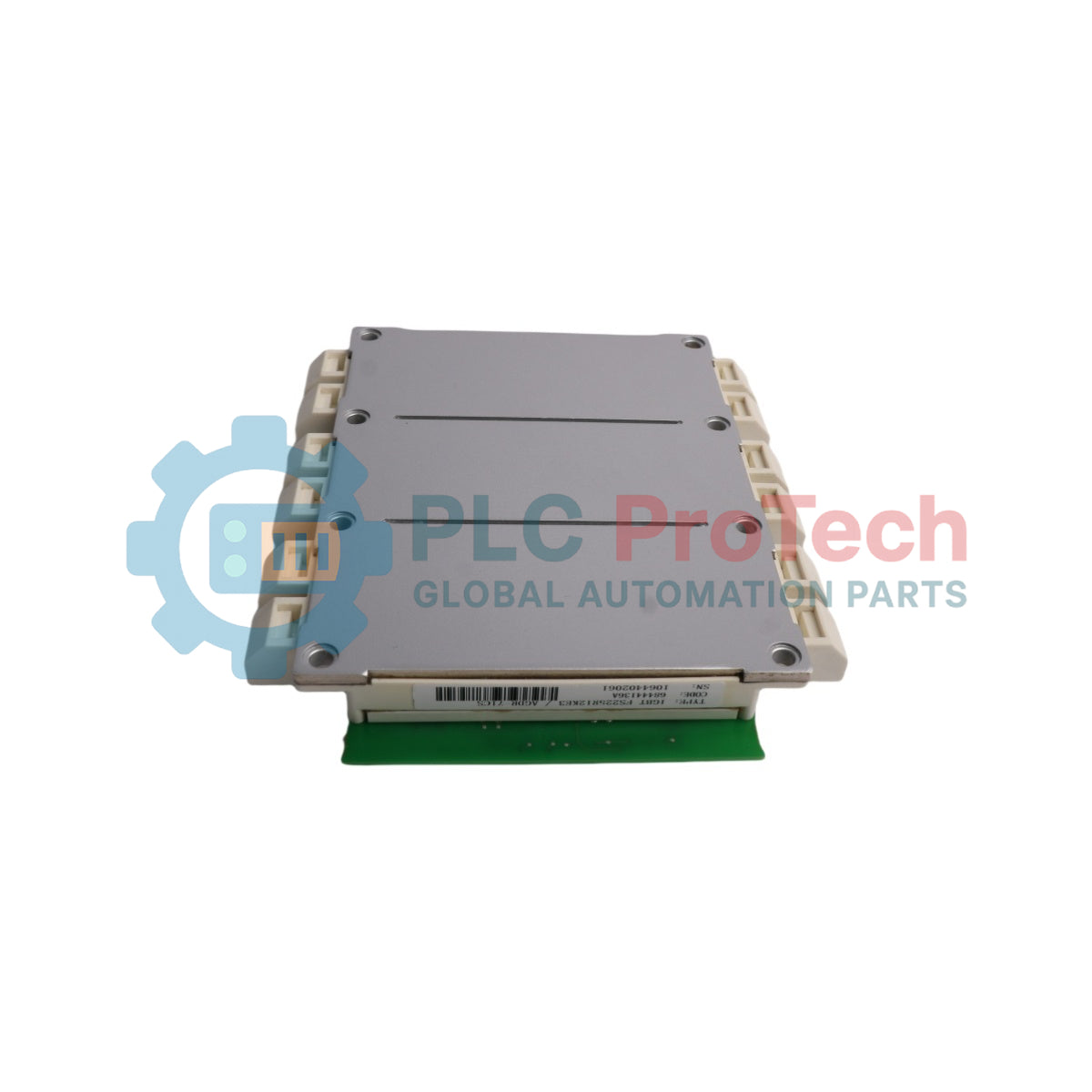

ABB 64635875 FS450R12KE3/AGDR-61C S комплект модулей IGBT

Обзор продукта

Этот 64635875 представляет собой высокомощный коммутационный узел на базе биполярных транзисторов с изолированным затвором (IGBT), изготовленный ABB для премиального ACS800 серии промышленных преобразователей частотыРаботая как основной блок фазового инвертора в приводной системе, этот комплект модулей управляет контурами быстрого преобразования мощности с широтно-импульсной модуляцией (PWM), обеспечивая точное векторное управление скоростью при нестабильных нагрузках. На этот комплект полагаются отрасли промышленной автоматизации с высокими требованиями — например, предприятия тяжёлой горнодобывающей промышленности, многомегаваттная инфраструктура водоочистки, заводы по экструзии металлов и системы управления морскими подруливающими устройствами. 64635875 для поддержания стабильных характеристик крутящего момента двигателя. За счёт перехода от традиционной жидкой термопасты к технологии высокопрочного графитового листа из термоинтерфейсного материала (TIM) , этот усовершенствованный инженерный комплект обеспечивает стабильное длительное рассеивание тепла. Это обновление предотвращает локальный тепловой пробой полупроводников, ограничивает разбалансировку фаз и сокращает незапланированные простои производства в условиях тяжёлых циклических производственных процессов.

Техническая архитектура и улучшения системы охлаждения

Конструктивная компоновка, сочетание встроенного драйвера затвора и усовершенствованные компоненты термопроводящей подложки 64635875 Комплект модулей обеспечивает повышенную плотность мощности и электрическую безопасность.

• Интеграция IGBT в EconoPACK+: Оснащён прочной конструкцией EconoPACK+, в которой мощный полупроводниковый массив FS450R12KE3 с высоким током напрямую соединён со встроенной схемой драйвера затвора AGDR-61C S.
• Передовая технология фольги TIM: Заменяет неудобную традиционную термопасту на предварительно вырезанные графитовые листы (фольгу TIM), обеспечивая оптимизированную передачу тепла от кремниевых чипов к алюминиевым охлаждающим рёбрам.
• Устойчивость к циклической эксплуатации: Твердотельные графитовые листы устойчивы к высыханию и выдавливанию при значительных колебаниях температуры, сохраняя стабильный путь отвода тепла в течение длительных рабочих циклов.
• Гибкая интеграция ремонта: Обновлённая платформа фольги TIM позволяет инженерам сочетать компоненты, установленные на термопасту и фольгу, в одной раме привода или в параллельно подключённых многоприводных конфигурациях R8i.

Технические характеристики и масса

Техническое обслуживание силовых полупроводников и часто задаваемые вопросы

Может ли старый компонент с термопастой работать вместе с этим обновленным комплектом с TIM-фольгой?Да. В руководствах ABB по оборудованию прямо указано, что специалисты могут одновременно использовать старые модули IGBT со стандартной термопастой и новые комплекты с TIM-фольгой.. Эта совместимость распространяется как на отдельные инверторные блоки, так и на большие массивы силовых модулей R8i, соединенных параллельно..

Почему тюбик с термопастой был удален из этого обновленного заводского комплекта?В рамках технической модернизации ABB обновила эти комплекты запасных частей, включив в них предварительно вырезанные графитовые листы TIM вместо традиционных жидких составов.. Графитовые листы упрощают монтаж на месте, устраняют ошибки, например нанесение неравномерных слоев термопасты, и обеспечивают более долговечную теплопередачу в течение длительного времени..

Каковы последствия использования TIM-фольги для срока службы в системах приводов с непрерывными циклическими режимами работы?Технология TIM-фольги значительно повышает долговечность при высокочастотных циклических нагрузках.. В отличие от стандартной термопасты на основе силикона, которая склонна к разрушению, миграции или выдавливанию при циклах теплового расширения, графитовый лист сохраняет свою форму, предотвращая преждевременный отказ полупроводников, вызванный горячими точками..

Руководство по проектированию и установке

• Очистка поверхности радиатора и проверка выравнивания:Перед установкой нового комплекта модуля тщательно очистите поверхность радиатора, удалив все остатки старой термопасты, окисления и загрязнений.Используйте растворитель, не оставляющий следов, например изопропиловый спирт, вместе с безворсовыми салфетками. Частицы, попавшие между алюминиевой охлаждающей поверхностью и гладкой TIM-фольгой, могут деформировать подложку модуля, вызывая локальные скачки температуры и структурные повреждения..

• Укладка TIM-фольги и выравнивание разъемов:Осторожно уложите графитовый лист на очищенную область радиатора перед установкой тяжелого корпуса модуля EconoPACK+.Совместите монтажные отверстия идеально, не сдвигая модуль вперед и назад по листу, так как это может повредить графитовый материал. Воспользуйтесь руководством по эксплуатации, входящим в комплект запасных частей, чтобы узнать требуемые значения момента затяжки болтов на каждом этапе крестовой схемы, необходимые для равномерной герметизации корпуса..
