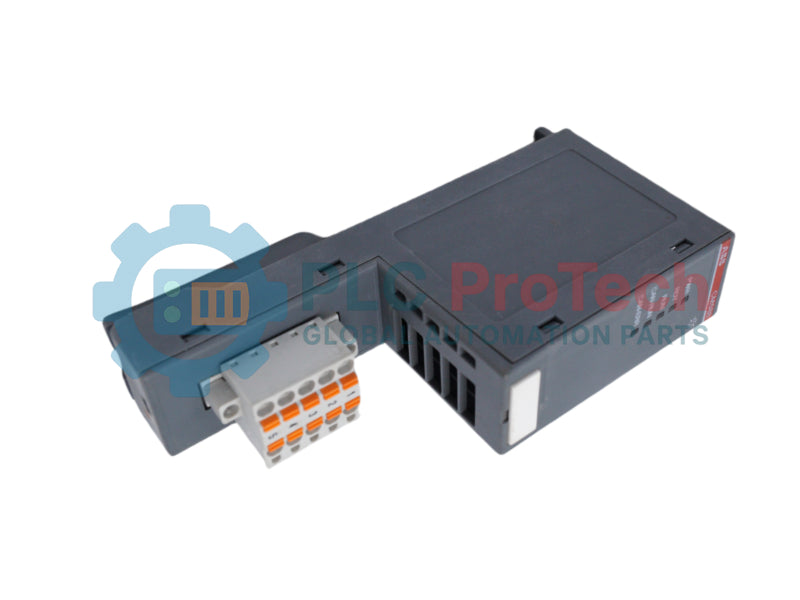

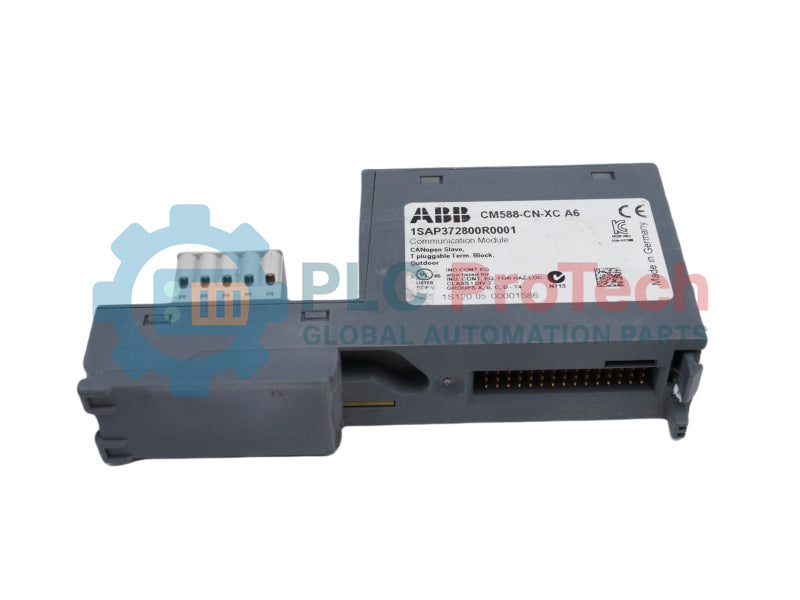

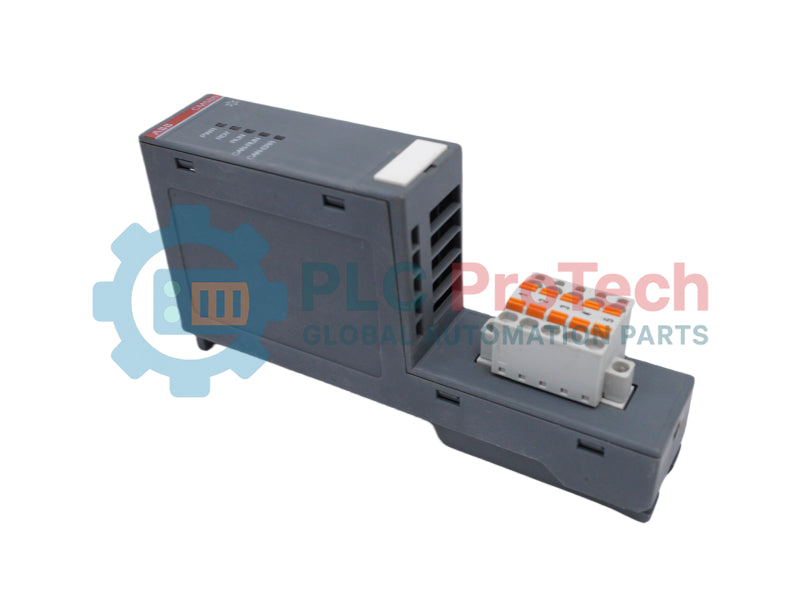

ABB CM588-CN-XC 1SAP372800R0001 Коммуникационный модуль AC500, ведомое устройство CANopen

Обзор изделия

ABB CM588-CN-XC (1SAP372800R0001) — это коммуникационный модуль ведомого устройства CANopen, предназначенный для платформы ПЛК ABB AC500. Он обеспечивает детерминированную связь по полевой шине между ЦП AC500 и распределёнными устройствами CANopen в системах промышленной автоматизации.

Этот модуль относится к серии AC500-XC (eXtended Conditions), разработанной для тяжёлых промышленных условий. Он обеспечивает надёжную работу при экстремальных перепадах температуры, воздействии вибрации и высокой влажности. Версия XC обычно применяется в морских и офшорных системах, морской автоматизации, ветроэнергетических установках и тяжёлых промышленных машинах, где стандартные модули ПЛК могут выйти из строя.

CM588-CN-XC функционирует исключительно как ведомый узел CANopen, отвечая ведущему контроллеру в структурированной сети CANopen. Он поддерживает обмен данными в реальном времени на основе связи через словарь объектов, обеспечивая предсказуемую и синхронизированную работу системы.

Основные характеристики

• Коммуникационный модуль ведомого устройства CANopen для систем ПЛК ABB AC500

• Разработан для применения AC500-XC в экстремальных условиях

• Стабильная работа при вибрации, влажности и температурных нагрузках

• Поддерживает детерминированный циклический обмен данными по протоколу CANopen

• Съёмный пружинный клеммный блок 2×5 для надёжного подключения полевой проводки

• Совместим с монтажом на DIN-рейку и стандартными стойками AC500

• Подходит для распределённых систем автоматизации и архитектур полевых шин

Технические характеристики

Связь и поведение системы

CM588-CN-XC работает как ведомый узел в сети CANopen, управляемый ведущим устройством. Связь основана на стандартизированных кадрах CAN и отображении словаря объектов.

Каждому узлу присваивается уникальный идентификатор, а параметры связи, такие как скорость передачи данных и цикл передачи, настраиваются через инженерную среду AC500.

Модуль поддерживает циклический обмен технологическими данными (PDO) и доступ к параметрам через объекты служебных данных (SDO), обеспечивая как управление в реальном времени, так и гибкость конфигурации в системах автоматизации.

Рекомендации по подключению и монтажу

Правильный монтаж имеет решающее значение для обеспечения стабильной связи по CANopen.

• Используйте экранированные кабели типа «витая пара», соответствующие стандарту ISO 11898.

• Установите согласующие резисторы сопротивлением 120 Ω на обоих концах шины CAN.

• Прокладывайте проводку CAN отдельно от силовых кабелей (рекомендуемое минимальное расстояние — 200 мм).

• Для обеспечения стабильности ЭМС подключите экран кабеля к функциональному заземлению (FE).

• Перед запуском системы убедитесь в правильной настройке идентификатора узла и скорости передачи данных.

Неправильное согласование или недостаточное экранирование могут привести к ошибкам связи, таким как переход шины в состояние bus-off или потеря кадров.

Требования к ЭМС и условиям окружающей среды

Версия XC предназначена для суровых условий эксплуатации и благодаря защитному конформному покрытию обеспечивает повышенную защиту от вибрации и агрессивной атмосферы.

Для поддержания характеристик ЭМС:

• Обеспечьте надлежащее заземление модуля и конструкции шкафа.

• Избегайте прокладки силовых и сигнальных кабелей параллельно на значительном расстоянии.

• Поддерживайте стабильный уровень влажности в шкафу, чтобы предотвратить образование конденсата.

• Для наружной установки используйте корпус со степенью защиты IP54 или выше.

Применение

ABB CM588-CN-XC широко применяется в следующих областях:

• Системы автоматизации судов

• Морские нефтегазовые платформы

• Системы управления ветряными турбинами

• Тяжелое промышленное оборудование

• Распределенные сети автоматизации производства

• Системы управления инфраструктурой, требующие связи по CANopen

Информация для заказа

• Идентификатор продукта: 1SAP372800R0001

• Обозначение типа: CM588-CN-XC

• EAN: 4016779864817

• Минимальное количество для заказа: 1 шт.

Часто задаваемые вопросы

Q1: В чем заключается основное различие между CM588-CN и CM588-CN-XC?
Версия XC разработана для экстремальных условий эксплуатации, включая более широкий диапазон температур и повышенную устойчивость к вибрации.

Q2: Является ли этот модуль ведущим устройством CANopen?
Нет, он работает исключительно как ведомый узел CANopen.

Q3: Может ли он напрямую заменить стандартный CM588-CN?
Да, он обратно совместим, но необходимо проверить требования к условиям окружающей среды и конфигурации системы.

Q4: Что произойдет при неправильном согласовании шины CAN?
Неправильное согласование может вызвать отражение сигнала, повреждение данных или полный отказ связи.
