Описание

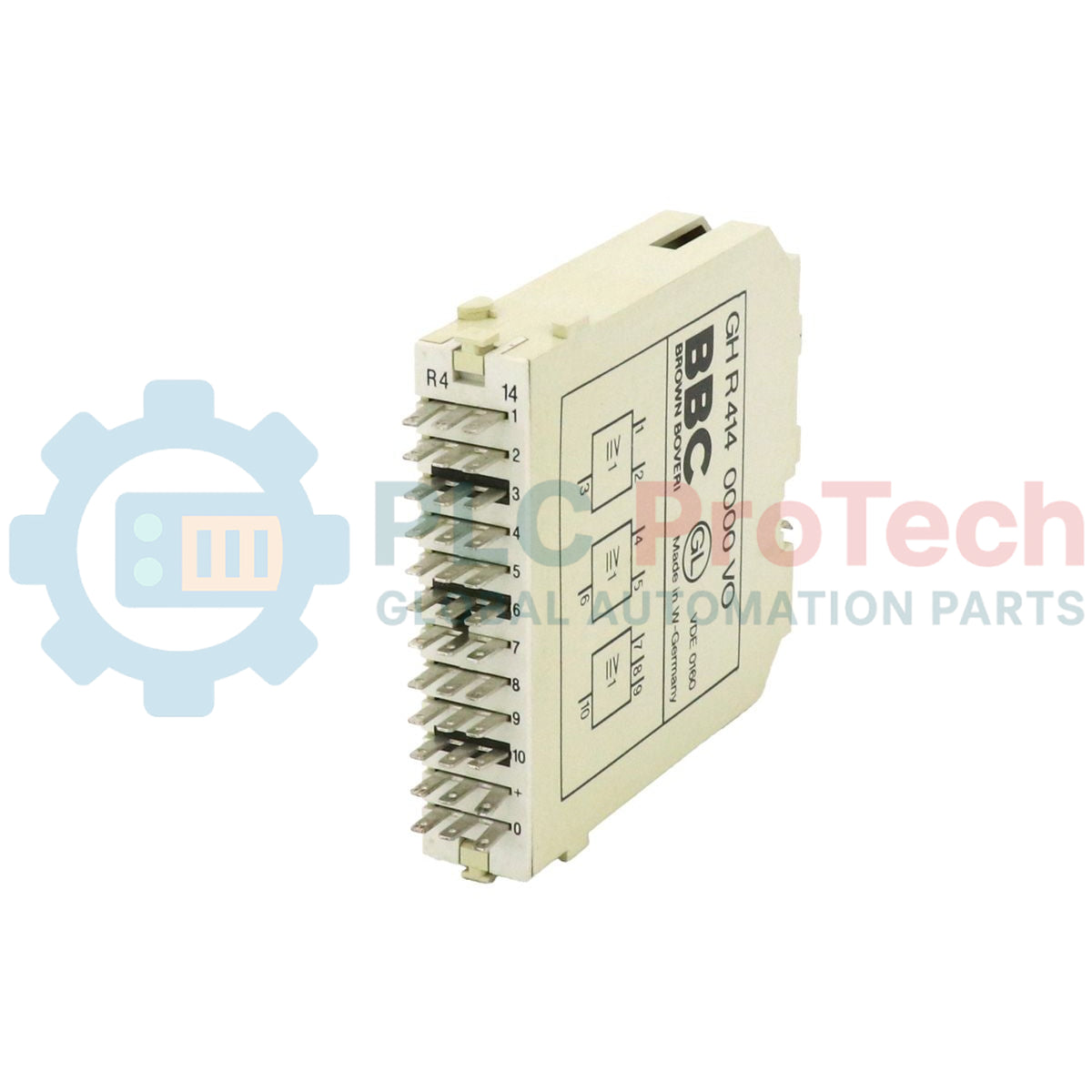

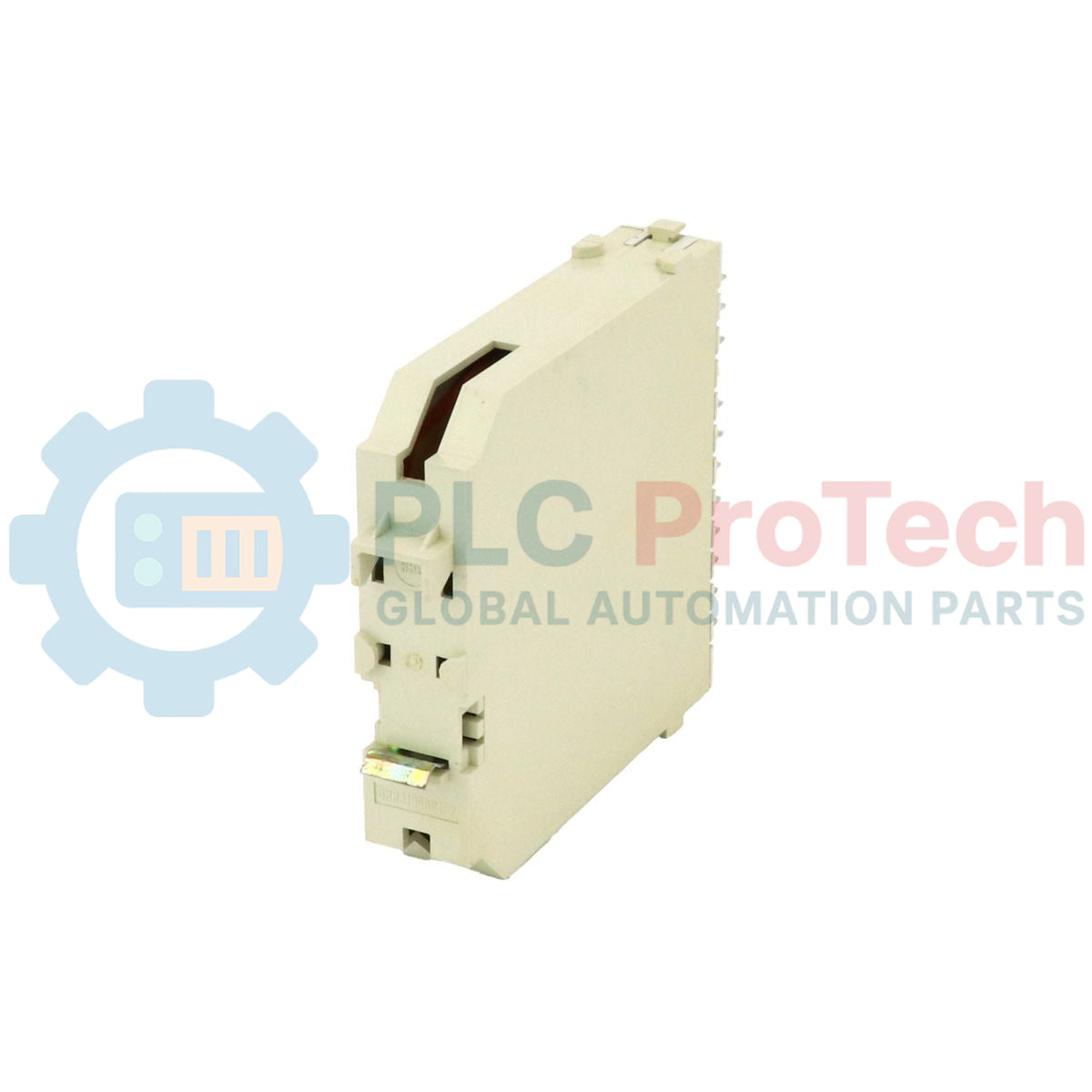

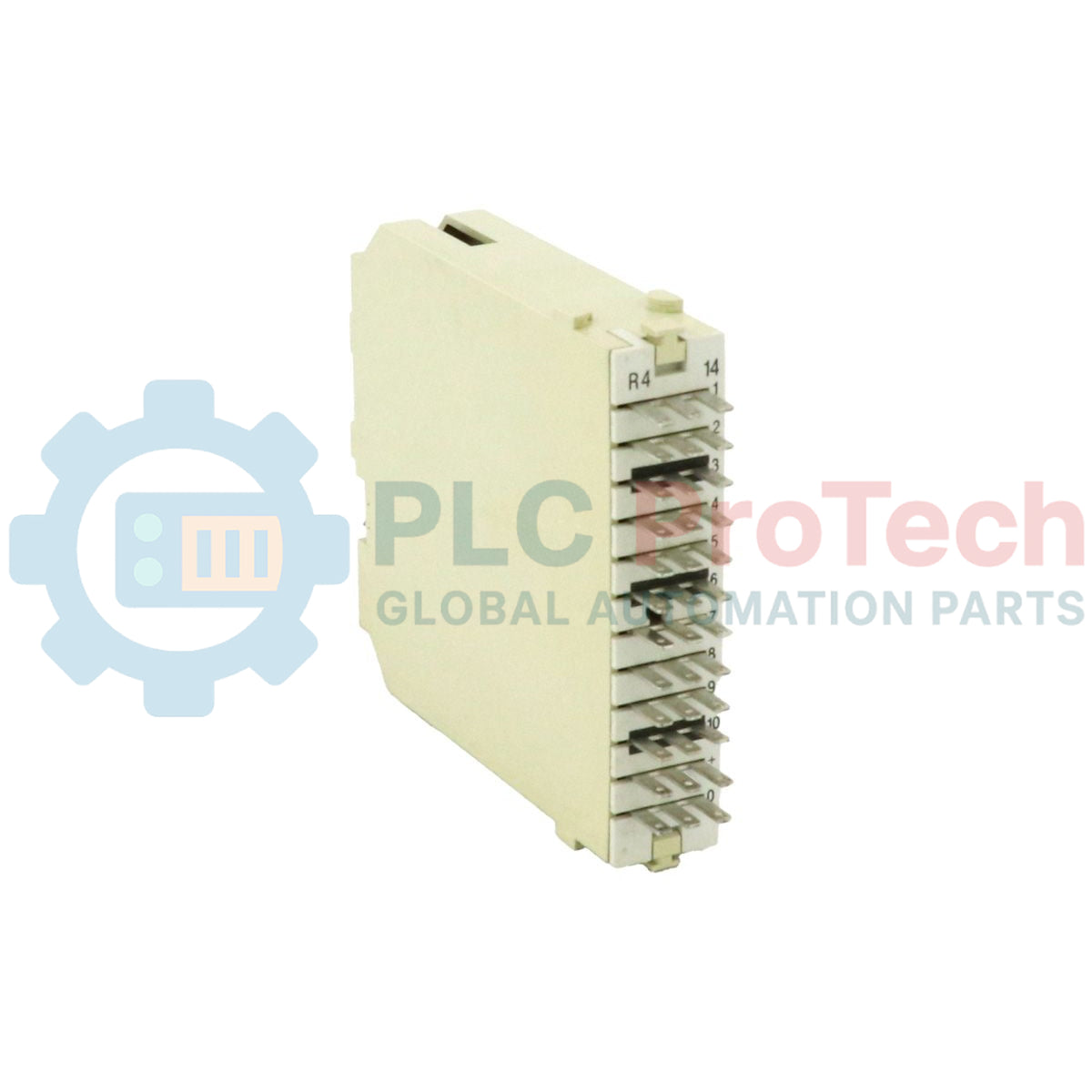

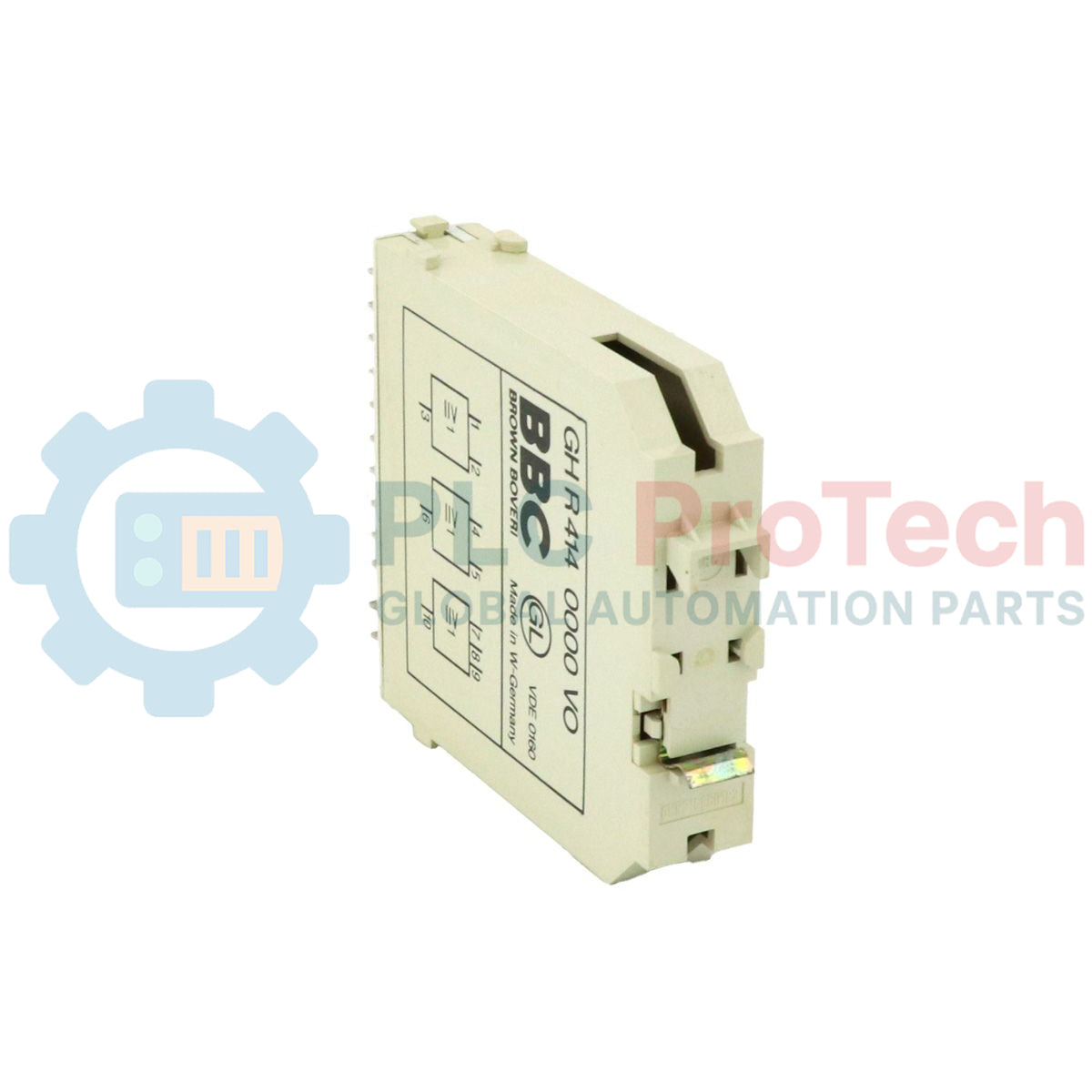

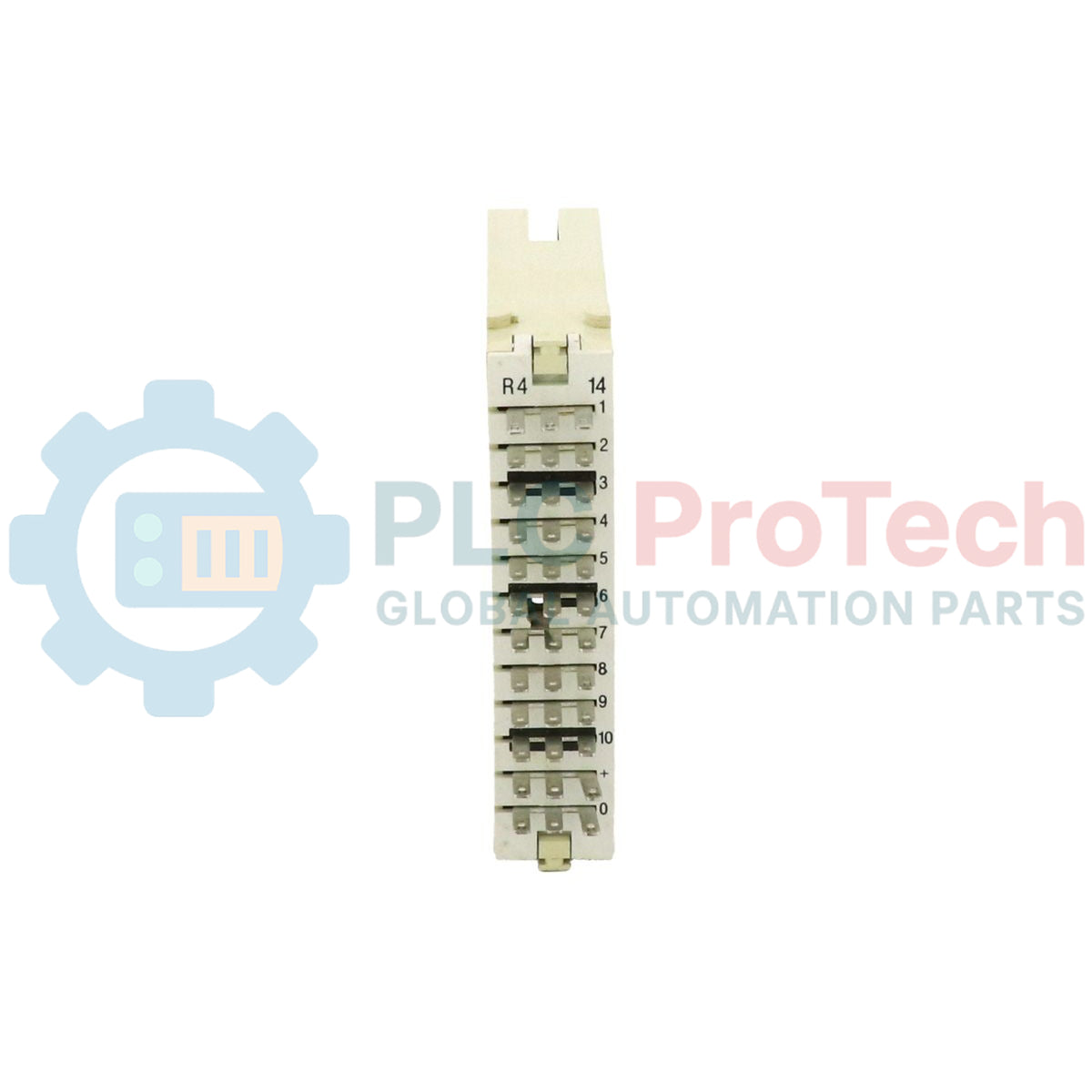

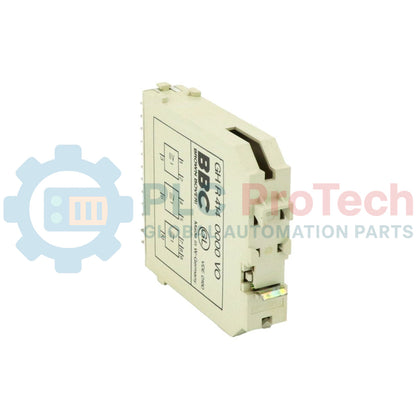

Выполняя логические операции на аппаратном уровне в устаревшей архитектуре управления Procontic, ABB GHR4140000VO обеспечивает надежное логическое управление сигналами без программной обработки. Этот пассивный промышленный логический модуль оснащен тремя независимыми схемами ИЛИ, предназначенными для объединения управляющих сигналов, блокировок и разрешающих петель в системах с высокой надежностью. Поскольку сигнальные пути не усиливаются, модуль работает без потребления тока от источника питания системы, что делает его исключительно стабильным и отказоустойчивым компонентом для дискретных промышленных логических панелей управления.
Особенности
-

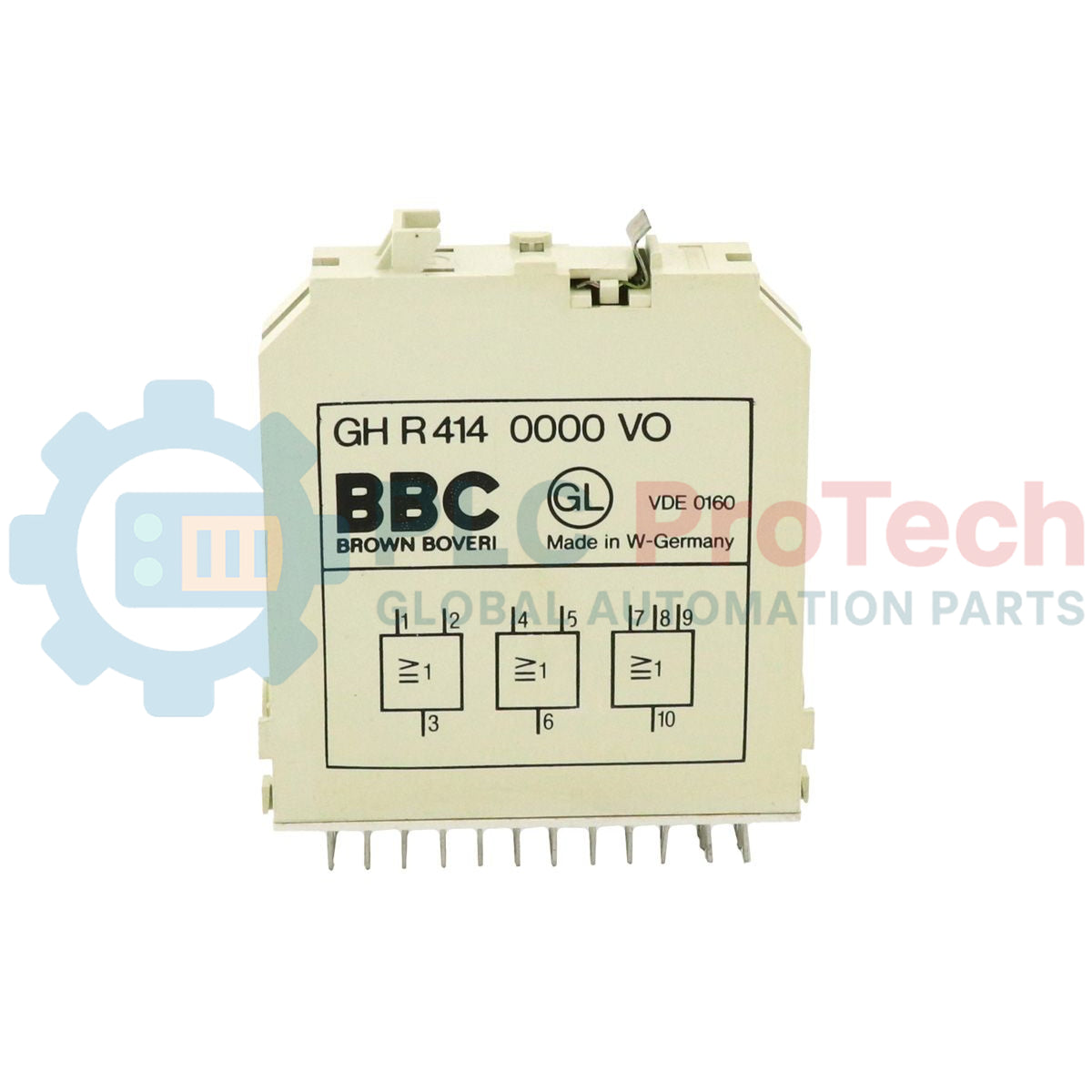

Независимые схемы логических элементов: Содержит три изолированных функции ИЛИ, обеспечивая два 2-входовых и один 3-входовой элемент на одном физическом модуле.
-
Пассивный сигнальный путь: Работает полностью на мощности входного сигнала без нагрузки на внутреннее питание.
-
Нулевая задержка распространения: Аппаратная логика переключения в реальном времени без цифровой обработки или задержек программного сканирования.
-
Высокая плотность интеграции: Размещен в компактном формате одинарной ширины для эффективного монтажа в стандартных стойках ABB Procontic.
-
Стандартизированное визуальное кодирование: Отчетливый черный визуальный идентификатор для быстрой классификации типа карты во время технического обслуживания.
Применения
- Модернизация устаревших систем ПЛК ABB Procontic и аппаратных логических блокировок.
- Многостанционные системы аварийного отключения (ESD) и разрешающие петли запуска.
- Аппаратные массивы концентрации сигналов и логики голосования.
Информация для заказа
| Описание позиции заказа |
Код заказа / Номер детали |
| Модуль GHR4140000VO |
GH R414 0000 V0 |
| Прозрачность символа схемы |
GH R700 1901 R3 |
| Документация по применению |
D GEF 31014 D |
Технические характеристики
| Параметр / Спецификация |
Значение / Рейтинг |
| Производитель |
ABB |
| Номер модели |
GHR4140000VO |
| Серия |
Procontic |
| Конфигурация элементов |
2 x 2-входовых ИЛИ элемента, 1 x 3-входовой ИЛИ элемент |
| Логическая формула |
Q = A ИЛИ B ИЛИ C |
| Номинальное напряжение цепи |
24 В постоянного тока |
| Максимальная последовательная каскадная цепь |
4 модуля (при номинальном напряжении 24 В постоянного тока) |
| Усиление сигнала |
Отсутствует (пассивный модуль) |
| Потребляемая мощность модуля |
0 мА (нулевая нагрузка на напряжение питания управления) |
| Время распространения сигнала |
Без задержки (мгновенный аппаратный отклик) |
| Цвет идентифицирующего модуля |
Черный |
| Механический форм-фактор |
Одинарная ширина |
| Вес доставки (расчетный) |
0,11 кг |
| Размеры упаковки (расчетные) |
13,5 x 8,0 x 2,2 см |
Альтернативные модели и совместимость
Логический модуль GHR4140000VO полностью совместим с стандартными монтажными рамами и разъемами задней панели ABB Procontic. При заказе заменителей убедитесь, что механические кодирующие штифты на корпусе соответствуют однопроходной конфигурации этого компонента с черным кодом. При замене устаревших активных логических блоков на этот пассивный модуль подтвердите, что upstream-передатчики имеют соответствующие характеристики выходного сигнала.
Подводные камни применения и инженерные заметки
Поскольку этот логический модуль полностью пассивен и не содержит внутреннего усиления сигнала, каскадирование более 4 элементов в одной последовательной цепи с 24 В постоянного тока может привести к чрезмерному ослаблению сигнала. Убедитесь, что downstream-приемники могут точно обнаруживать порог логического высокого уровня несмотря на суммарные падения напряжения в серии. Кроме того, учитывайте, что расчеты нагрузки входов должны учитывать суммарную нагрузку downstream-устройств, связанных с выходным каналом.
Советы по вводу в эксплуатацию и проводке
Всегда проверяйте импедансы источников сигналов при первоначальной настройке. Датчики с высоким импедансом или маломощные твердотельные выходы могут испытывать трудности при управлении несколькими параллельными входами на пассивных логических элементах ИЛИ. Рекомендуется использовать экранированные витые пары для удаленной прокладки логики, чтобы избежать высокочастотных помех на пассивных линиях, которые могут привести к ложным срабатываниям логического высокого уровня на высокоскоростных приемных клеммах.
Руководство по установке
КРИТИЧЕСКОЕ ПРЕДУПРЕЖДЕНИЕ
Обесточьте все подключенные входные и выходные управляющие цепи перед вставкой или извлечением логического модуля из задней панели Procontic. Горячая замена пассивных модулей может вызвать переходные скачки напряжения, приводящие к ложным срабатываниям соседних аппаратных блокировок.
1
Убедитесь, что слот задней панели чист, без мусора и соответствует профилю однопроходного расстояния модуля.
2
Аккуратно совместите разъемы с кромкой платы с разъемом задней панели и плавно вставьте устройство до полного посадки платы.
3
Закрепите все винты крепления или механические защелки, чтобы защитить от сильной вибрации шкафа.
4
Включайте отдельные входные логические цепи по одной, чтобы проверить поведение переключения выходной логики локально на клеммах.
