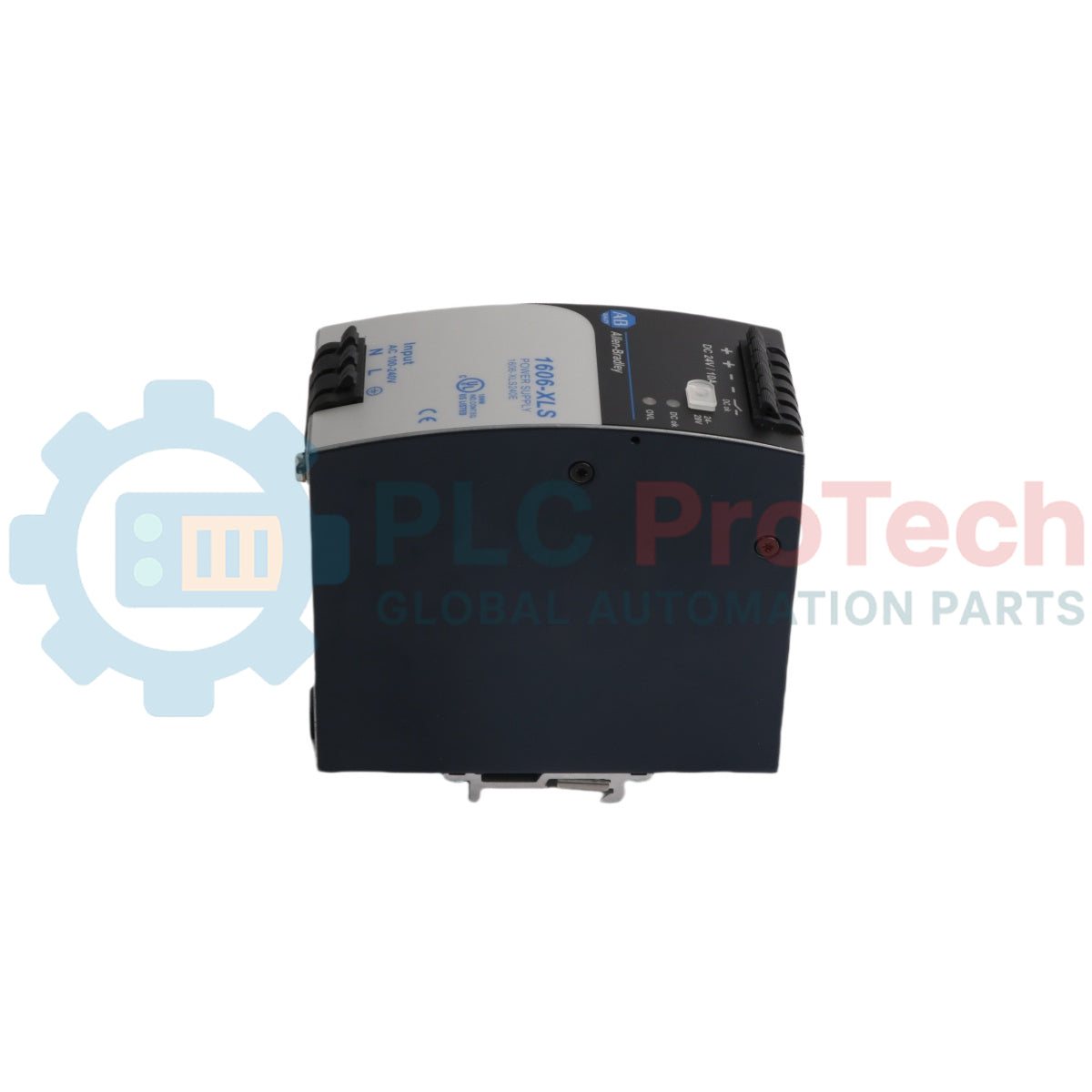

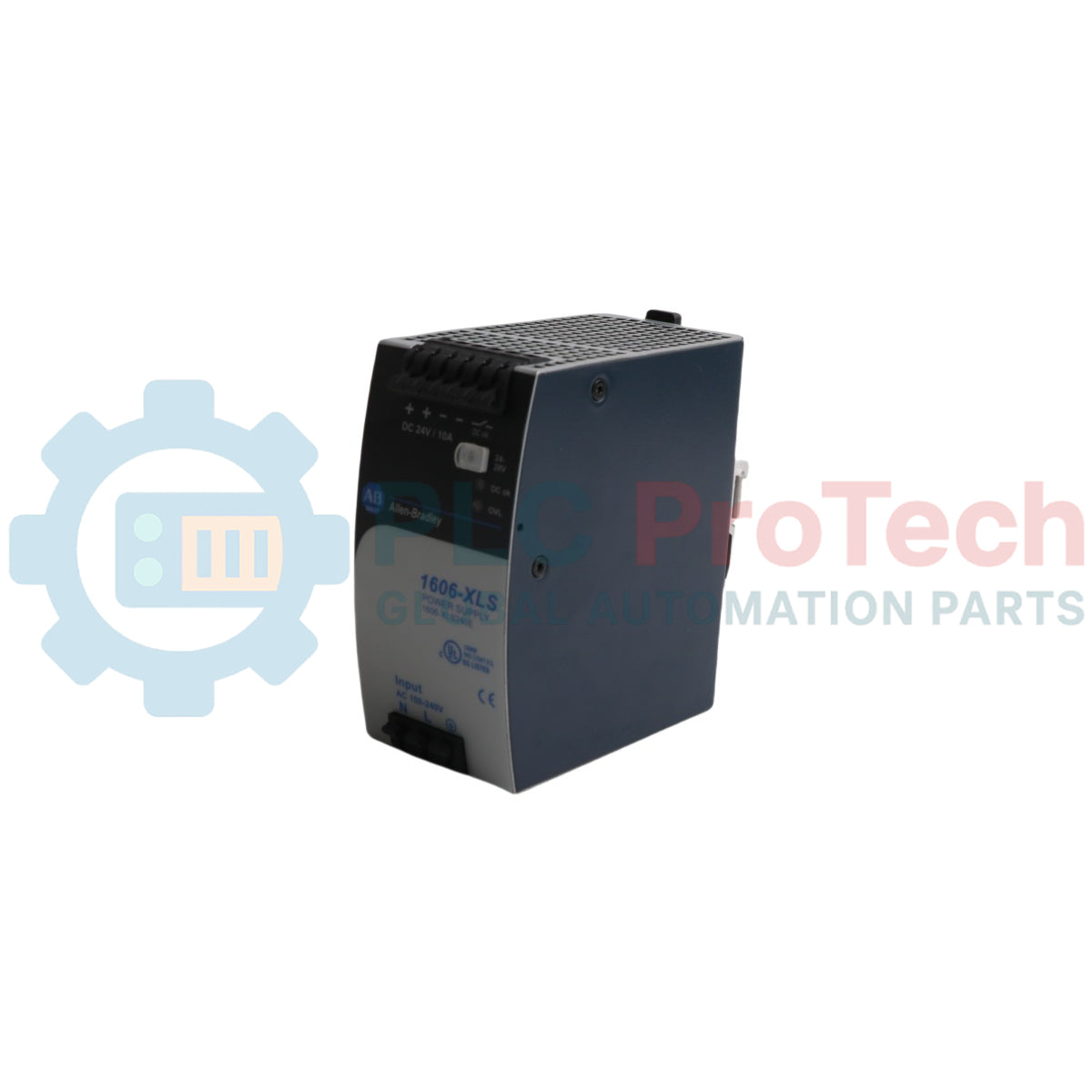

Allen-Bradley 1606-XLS240E XLS источник питания 240W 24VDC 10A

Обзор работы изделия

 1606-XLS240E (1606XLS240E) работает как высокоэффективный преобразователь электроэнергии в архитектуре промышленной автоматизации Allen-Bradley и точно соответствует заводскому обозначению Блок питания XLS 240 Вт, 24 В постоянного тока, 10. Этот модуль, используемый в таких требовательных отраслях, как нефтехимическая переработка, автоматизированные автомобильные сборочные линии и крупные горнодобывающие предприятия, стабилизирует критическую шину управления 24 В постоянного тока. Благодаря встроенному кратковременному резерву мощности 150 процентов (PowerBoost) он обеспечивает пиковый ток до 15 А в течение 4 секунд для преодоления высоких пусковых токов тяжелых индуктивных нагрузок, таких как тормоза двигателей постоянного тока и катушки крупных контакторов. Такая быстрая реакция обеспечивает бесперебойную работу контроллеров, предотвращает нестабильные провалы напряжения и сокращает критические простои системы.

Архитектура схемы и инженерные особенности

Топология этого высокопроизводительного блока питания XLS объединяет схему синхронного выпрямления с каскадом активной коррекции коэффициента мощности (PFC), обеспечивая номинальный КПД преобразования до 93,5 процента. Усовершенствованная универсальная схема входа поддерживает как однофазное сетевое питание переменного тока, так и стабильные соединения с источниками постоянного тока без использования механических перемычек. Для улучшения диагностического контроля устройство оснащено электрически изолированным нормально разомкнутым релейным контактом DC-OK и заметным светодиодным индикатором состояния на передней панели, обеспечивающими мгновенный мониторинг состояния в реальном времени через локальные входы ПЛК. Встроенные контуры защиты включают непрерывное ограничение выходного перенапряжения, защиту от длительного короткого замыкания и механизм автоматического отключения при перегреве, изолирующий критически важные внутренние компоненты от тяжелых аварийных нагрузок в полевых цепях.

Технические характеристики

Часто задаваемые вопросы

На какое конкретное поведение в полевых условиях рассчитана функция PowerBoost этого блока питания?

Система PowerBoost позволяет блоку 1606-XLS240E безопасно подавать ток 15 А вместо номинальных 10 А в течение полных 4 секунд. Это временное увеличение тока предназначено для удовлетворения значительных пусковых токов индуктивных элементов, таких как пускатели двигателей постоянного тока или мощные соленоиды, предотвращая отключение блока питания или переход в режим защитного ограничения тока при включении нагрузки.

Можно ли напрямую подключить параллельно два стандартных блока 1606-XLS240E, чтобы создать резервную шину N+1?

Да, но необходимо исключить ситуацию, при которой неисправность на одном выходе обесточит всю шину управления. Для создания защищённой резервной схемы N+1 подключите отдельные выходы постоянного тока двух блоков питания через внешний модуль диодной развязки, например серии Bulletin 1606-XLSRED, перед подключением к основным распределительным клеммам.

Как работает релейный выход DC-OK при неожиданном превышении допустимого тока на объекте?

Система контроля DC-OK непрерывно отслеживает фактическое выходное напряжение. Если активное короткое замыкание или значительная перегрузка снизит выходное напряжение ниже 90 процентов от откалиброванного значения (примерно 21,6 VDC), нормально разомкнутый релейный контакт немедленно разомкнётся, а зелёный светодиод на передней панели погаснет, передав активный предупредительный сигнал в логику контроллера PLC верхнего уровня.

Ввод в эксплуатацию на объекте и заявления о безопасности

• Зазоры для конвекционного охлаждения: Модель 1606-XLS240E полностью полагается на естественное конвекционное охлаждение, поддерживающее внутренние компоненты в безопасном температурном диапазоне. Необходимо соблюдать точные зоны свободного пространства вокруг корпуса модуля: минимум 40 мм (1,57 дюйма) над верхней вентиляционной решёткой, 20 мм (0,79 дюйма) под нижней решёткой и по 5 мм (0,20 дюйма) с обеих боковых сторон. Ограничение воздушного потока приведёт к перегреву внутри устройства и значительно сократит срок службы внутренних конденсаторов.

• Виброустойчивое подключение проводов: Этот блок питания оснащён массивами пружинных клемм быстрого подключения, устойчивыми к механическому ослаблению в условиях сильной вибрации. Перед установкой зачистите изоляцию полевого провода ровно на 10 мм (0,39 дюйма). Используйте медные проводники, рассчитанные минимум на 90 °C, сечением от 0,5 до 4,0 мм² (от 20 до 10 AWG). Убедитесь, что клемма защитного заземления (PE) надёжно соединена с задней монтажной панелью корпуса для обеспечения работы встроенных сетей фильтра ЭМС.

• Согласование защиты ответвлённой цепи: Для защиты электросети здания от отказов внутренних компонентов установите отдельный внешний автоматический выключатель перед входными клеммами. На входящей однофазной линии переменного тока необходимо установить внешний миниатюрный автоматический выключатель (MCB) типа B или C на 10 или 16 А, рассчитанный на кратковременные пусковые токи при включении без ложного срабатывания.
