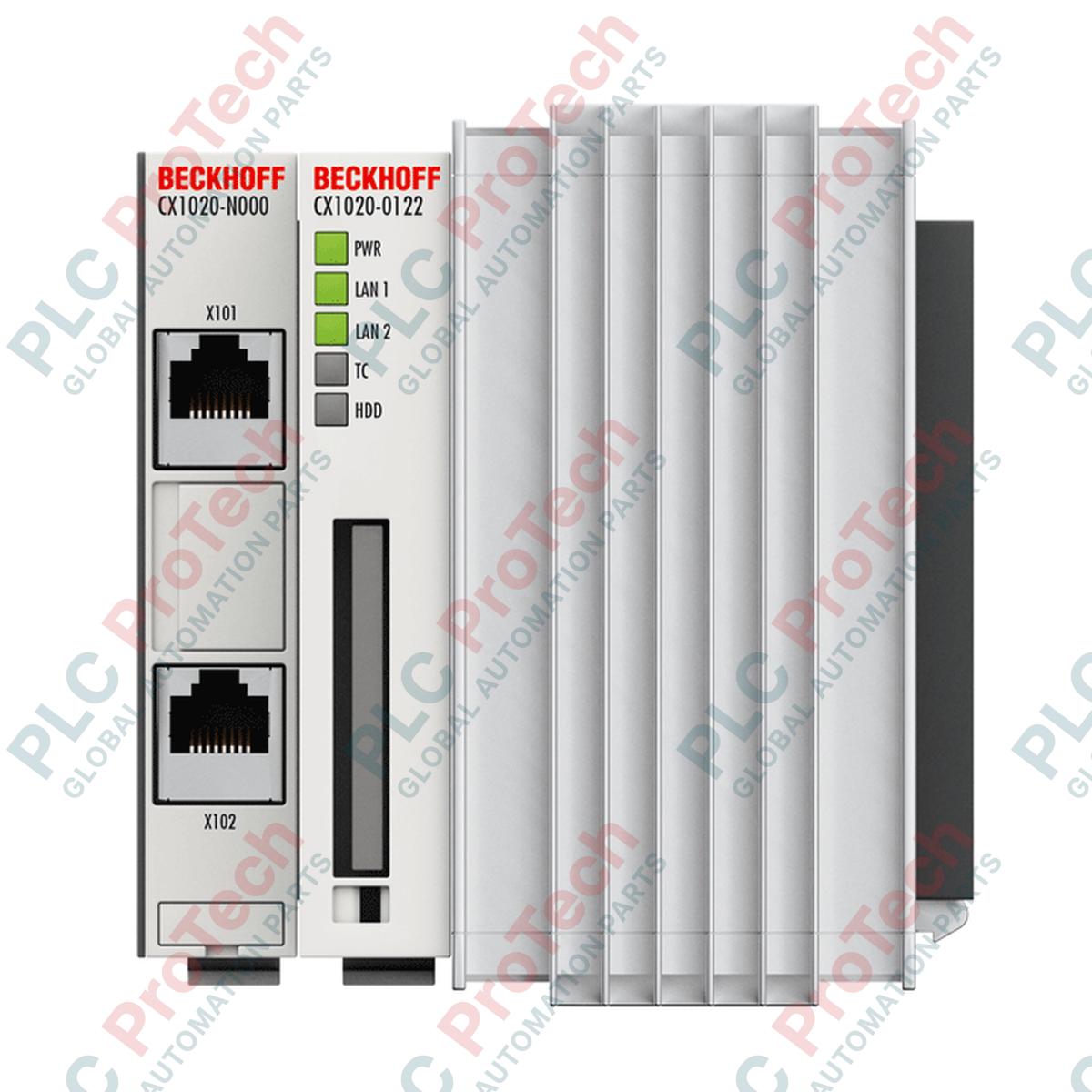

BECKHOFF CX1020-0020 Встраиваемый модуль ЦП ПК

Описание

BECKHOFF CX1020-0020 - высокопроизводительный базовый модуль ЦП, предназначенный для модульных задач управления в архитектуре встраиваемых ПК. Оснащённый процессором Intel Celeron M ULV с тактовой частотой 1 ГГц, этот блок обеспечивает надёжную вычислительную платформу для приложений автоматизации, визуализации и связи среднего масштаба в промышленных средах.

Система CX1020-0020 предназначена для непосредственной установки на стандартную DIN-рейку 35 мм в качестве центрального контроллера. Она подключается к системам ввода-вывода, таким как E-bus (клеммы EtherCAT) или K-bus (шинные клеммы), через соответствующий модуль питания серии CX1100. Эта система подключения обеспечивает стабильное электрическое соединение и быструю передачу данных по шине в стойке управления.

Для связи и работы в сети модуль оснащён двумя портами Ethernet RJ45, соединёнными через внутренний 3-портовый коммутатор, что упрощает прокладку последовательных сетевых соединений. Хранение данных осуществляется через отдельный слот Compact Flash, в котором размещаются операционная система и пользовательские файлы, а встроенные системные часы резервируются внутренней сменной батареей.

Особенности

• Оснащён процессором Intel Celeron M ULV с тактовой частотой 1 ГГц.
• Встроенные два порта Ethernet RJ45 со скоростью передачи данных 10/100 Мбит/с и внутренним сетевым коммутатором.
• Включает слот Compact Flash Type I и II с доступом с передней панели и встроенным механизмом извлечения.
• Оснащён встроенными диагностическими светодиодами, указывающими состояние питания, активность сетевого подключения, состояние программного обеспечения и доступ к флеш-памяти.
• Разработан с 16-разрядной системной шиной ISA (PC/104) для прямого физического подключения модулей расширения.
• Используется безвентиляторный механизм пассивного охлаждения, обеспечивающий высокую эксплуатационную надёжность и минимальное техническое обслуживание.

Применение

• Централизованные блоки управления для производственных машин и сборочных линий среднего размера.
• Промышленные шлюзовые модули и сетевые узлы в распределённых сетях управления.
• Станции регистрации данных и преобразования протоколов в системах автоматизации зданий и инфраструктурных системах.
• Встроенные человеко-машинные интерфейсы (HMI) и контроллеры визуализации, работающие в сложных физических условиях.

Технические характеристики

Рекомендации по установке

1. Перед началом установки убедитесь, что все источники питания шкафа управления и DIN-рейки полностью отключены.
2. Установите модуль ЦП CX1020-0020 на чистую горизонтальную DIN-рейку 35 мм (EN 60715), защёлкнув встроенный фиксатор.
3. Совместите модуль ЦП и задвиньте его в боковом направлении в совместимый модуль источника питания серии CX1100 до полного соединения разъёмов системной шины PC/104.
4. Убедитесь, что карта Compact Flash с операционной системой правильно вставлена и зафиксирована в переднем слоте.
5. Подключите сетевые кабели RJ45 к портам Ethernet, соблюдая допустимые радиусы изгиба кабелей и инструкции по экранированию.
6. Подайте питание через модуль источника питания CX1100 и проверьте диагностические светодиоды, чтобы убедиться в правильном запуске системы и состоянии шины.

Рекомендации по замене

При замене базового модуля ЦП CX1020-0020 полностью отключите питание всей системы управления. Отсоедините все внешние сетевые кабели RJ45 и отключите ЦП от источника питания CX1100, освободив боковой фиксатор. Осторожно выдвиньте модуль из направляющих шины PC/104. Перед включением заменяющего устройства переставьте оригинальную карту Compact Flash в новый модуль, чтобы сохранить точный образ операционной системы, локальные параметры и конфигурации ПЛК.
