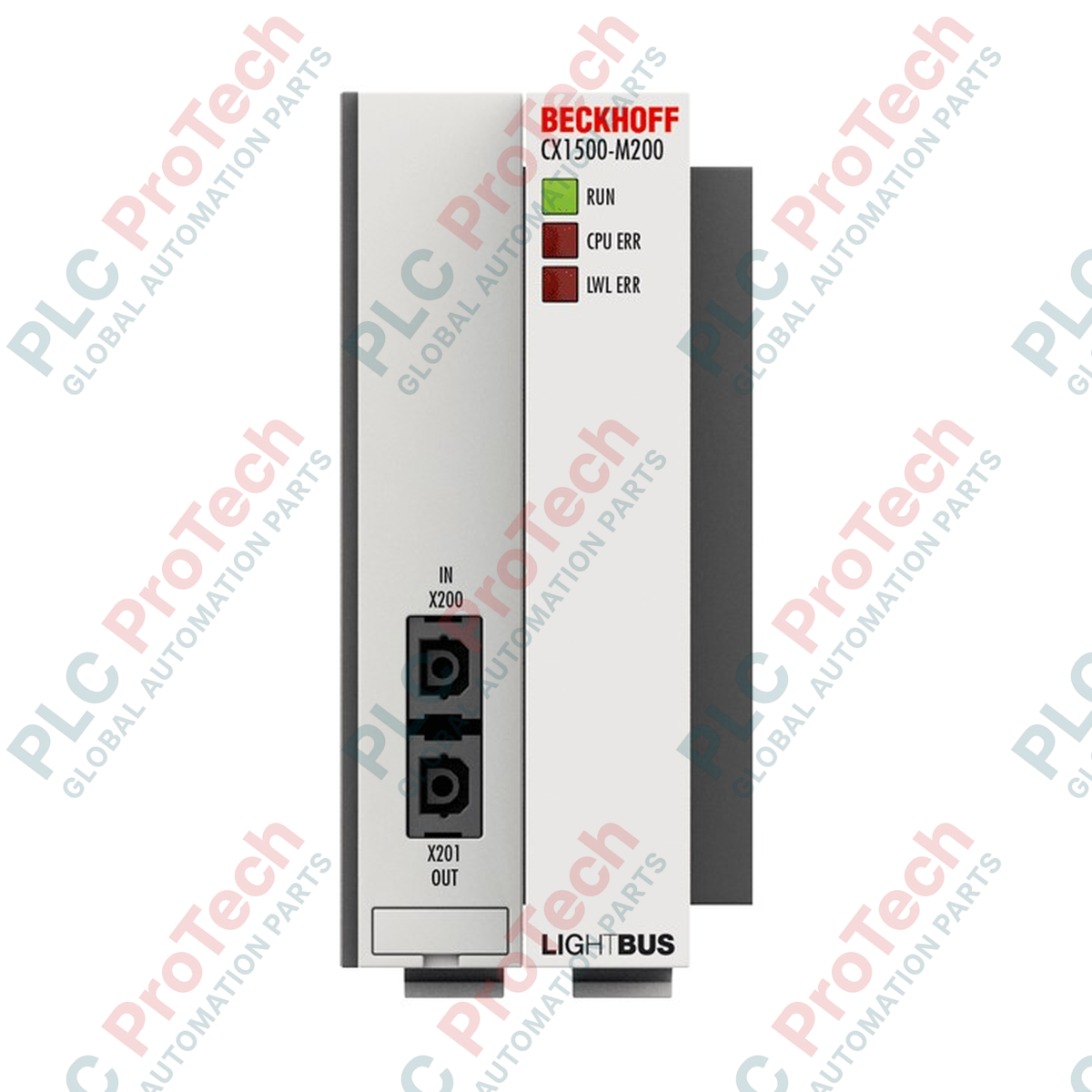

Разработанный для бесшовной интеграции в модульные системы промышленного управления, полевой шинный мастер Beckhoff CX1500-M200 обеспечивает высокоскоростную связь Lightbus непосредственно с совместимым ЦП серии CX. Благодаря использованию оптоволоконного физического уровня этот интерфейсный модуль обеспечивает полную электрическую изоляцию и исключительную помехоустойчивость в распределённых полевых системах. Связь с главным контроллером осуществляется через высокоскоростной интерфейс DPRAM 2 кбайт на базе архитектуры ISA plug-and-play, что обеспечивает быстрый циклический обмен данными. Устройство идеально подходит для синхронизированного движения и распределённых систем ввода-вывода и поддерживает режимы свободно работающего и синхронизированного обмена технологическими данными в зависимости от требований приложения.
| Параметр | Значение характеристики |
|---|---|
| Производитель | Beckhoff |
| Модель / артикул | CX1500-M200 |
| Промышленная полевая шина | Lightbus |
| Скорость передачи данных | 2,5 Мбод |
| Время цикла обработки данных | 32 бита за 25 микросекунд |
| Интерфейс шины | 2 оптоволоконных порта |
| Максимальное количество узлов | 254 узла (макс. 65 280 точек ввода-вывода) |
| Интерфейс ЦП | ISA plug-and-play, DPRAM 2 кбайт |
| Макс. рассеиваемая мощность | 2 W |
| Рабочая температура | от 0 до +55 °C |
| Температура хранения | от −25 до +85 °C |
| Относительная влажность | 95 %, без конденсации |
| Степень защиты | IP20 |
| Поддержка драйверов | Совместим только с TwinCAT 2 |
| Устойчивость к вибрации и ударам | Соответствует EN 60068-2-6 / EN 60068-2-27 |
| ЭМС: помехоустойчивость/излучение | Соответствует требованиям EN 61000-6-2 / EN 61000-6-4 |
| Разрешения | CE, UL |
| Габариты (Ш x В x Г) | 38 мм x 100 мм x 91 мм |
| Масса нетто | 190 g |
| Расчётная масса при транспортировке | 2,0 кг |
| Тип порта / интерфейса | Функция / назначение |
|---|---|
| Оптический порт 1 (Tx) | Подключение оптического передатчика Lightbus к кольцевой сети. |
| Оптический порт 2 (Rx) | Подключение оптического приёмника Lightbus, замыкающее кольцевой контур. |
| Интерфейс объединительной платы | Интегрированная шина PC104/ISA для физического подключения и распределения питания от CPU CX. |
CX1500-M200 предназначен исключительно для аппаратных конфигураций серии CX, работающих в средах исполнения TwinCAT 2. Его невозможно сопоставить или настроить в TwinCAT 3 из-за зависимостей аппаратного уровня от устаревшего адресного пространства ISA DPRAM. Перед проектированием замен убедитесь, что CPU вашей системы поддерживает каналы расширения PC104.
При прокладке оптоволоконных кабелей контура Lightbus строго соблюдайте минимальный радиус изгиба, указанный производителем. Перегиб или чрезмерное сгибание оптических волокон вызывает критическое затухание светового сигнала, что приводит к периодическим ошибкам проверки циклическим избыточным кодом (CRC) или полным сбоям синхронизации шины.
Всегда отключайте питание стека управления перед очисткой или подключением оптоволоконных разъёмов. Попадание пыли внутрь активных физических трансиверов может привести к необратимому снижению мощности светового сигнала. Перед первым запуском проверьте механическое совмещение разъёма расширения CPU, чтобы избежать загибания контактов объединительной платы.
Перед установкой или снятием модуля изолируйте и заблокируйте все источники питания, подающие энергию на хост-контроллер и подключённые полевые устройства. Невыполнение полного обесточивания системы может повредить чувствительный физический уровень DPRAM центрального процессора хоста и привести к аннулированию гарантии.
Global Express Shipping
Returns & Warranty
Производитель: BECKHOFF
Номер продукта: CX1500-M200
Страна происхождения:Германия
Тип продукта: Модули связи PLC
Оплата: Банковский перевод (T/T), Western Union
Вес: 500г
Размеры: 38 мм x 100 мм x 91 мм
Порт отправления: Сямынь
Гарантия: 12 месяцев
