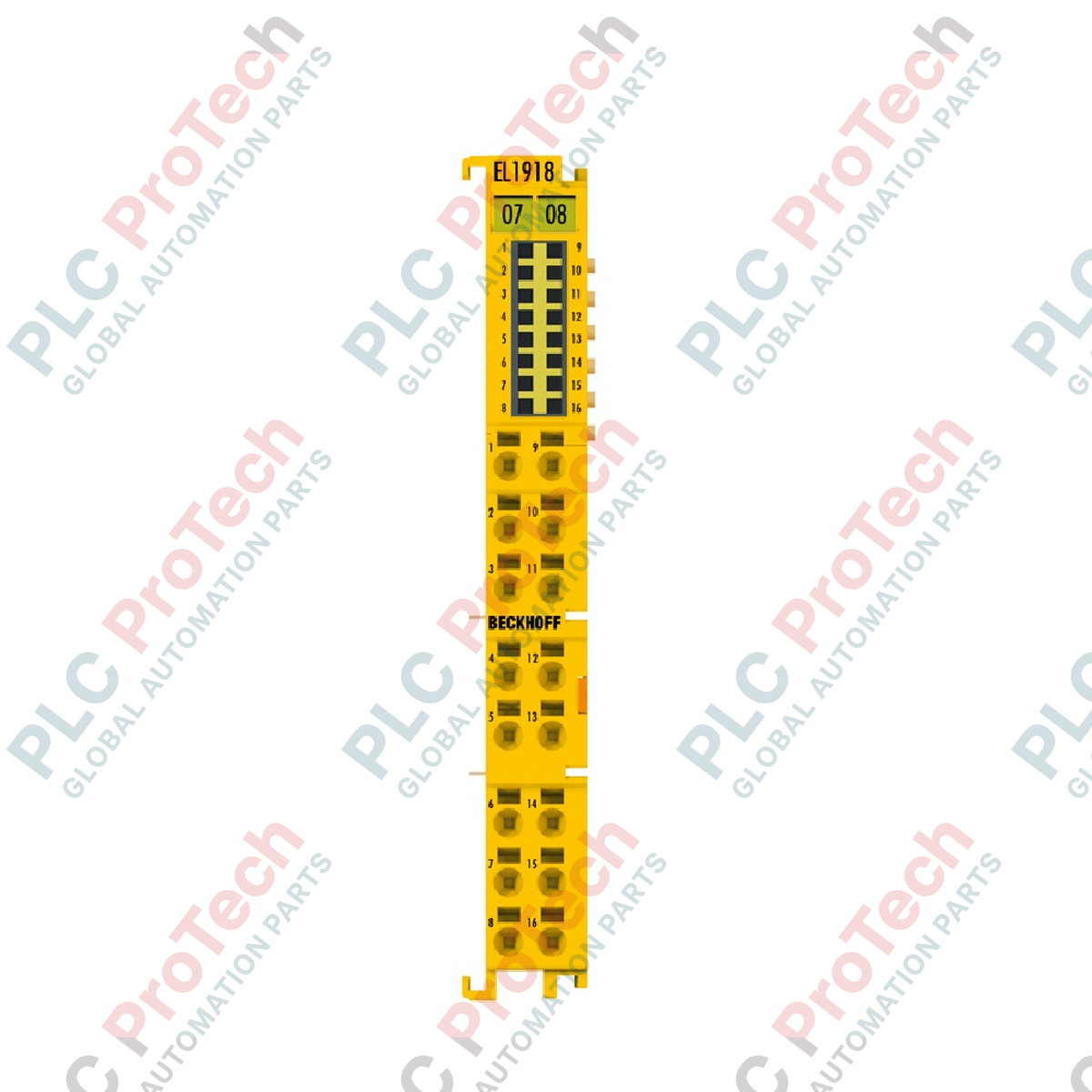

Beckhoff EL1918-2200 TwinSAFE EtherCAT терминал 8-канальный цифровой вход

Описание

Разработанный для прямой интеграции в EtherCAT I/O систему, Beckhoff EL1918-2200 — ультракомпактный терминал TwinSAFE для децентрализованного подключения датчиков безопасности. Этот 8-канальный модуль цифровых входов передаёт безопасные сигналы через Safety over EtherCAT (FSoE) на компонент с поддержкой TwinSAFE Logic, обеспечивая надёжное выполнение функций безопасности в сложных архитектурах промышленной автоматизации. Оснащённый 1- или 2-проводной технологией подключения, модуль сочетает высокую плотность монтажа с надёжной диагностикой обработки для соответствия строгим мировым стандартам безопасности.

Ключевые особенности

• 8 безопасных цифровых входов: Поддержка прямого подключения безопасных датчиков и контактов.
• Интеграция протокола FSoE: Бесшовная работа через TwinSAFE / Safety over EtherCAT.
• Гибкая проводка: Совместимость с 1- и 2-проводными схемами подключения.
• Корпус высокой плотности: Ширина 12 мм оптимизирует ценное пространство на DIN-рейке.
• Диагностика состояния: Специальные светодиодные индикаторы на передней панели для связи по шине и отслеживания ошибок.

Области применения

• Автомобильные сборочные линии: Блокировка защитных ворот, световые завесы и цепи аварийной остановки.
• Роботизированные ячейки: Обработка безопасной обратной связи по положению и сигналов функциональной безопасности.
• Системы обработки материалов: Распределённые системы аварийного отключения по расширенным физическим сетям.
• Упаковочное оборудование: Многоосевое управление безопасной зоной и мониторинг ограждений.

Технические характеристики

Эмпирические инженерные данные

Альтернативные модели и совместимость

Стандартный EL1908 предлагает 8 цифровых входов, а вариант EL1918-2200 использует высокоплотное подключение для сложного безопасного отображения и оптимизированные параметры обработки логики. Обратите внимание, что этот терминал требует действующего мастера TwinSAFE Logic (например, EL6910 или конфигурацию TwinCAT safety PLC) для выполнения безопасных логических функций. Совместимость требует TwinCAT версии 3.1 или выше для оптимальной настройки параметров и поддержки протокола FSoE.

Ошибки применения и инженерные заметки

Основная опасность при развертывании — это распределение питания E-bus. EL1918-2200 обычно потребляет 165 мА от E-bus. В больших узлах с несколькими безопасными или аналоговыми модулями внутренняя линия питания 5 В может быстро перегрузиться. Всегда пересчитывайте ток E-bus в TwinCAT System Manager; вставляйте терминал питания EL9410, если общий ток превышает емкость коммутационных устройств (обычно 2 А для стандартных EtherCAT-коммутаторов).

Советы по вводу в эксплуатацию и прокладке проводки

При подключении пружинных клемм High Density (HD) убедитесь, что наконечники обжаты ровно и не превышают 0,75 мм². Для многожильных проводников без обжатых наконечников используйте специализированную плоскую отвертку для активации пружинных контактов. Длина снятой изоляции должна строго составлять от 8 до 9 мм, чтобы избежать оголения меди или неполного контакта, что может вызвать прерывистые ошибки каналов безопасности.

Руководство по установке
