BECKHOFF EL2809 цифровой выходной терминал серии EL

Обзор продукта

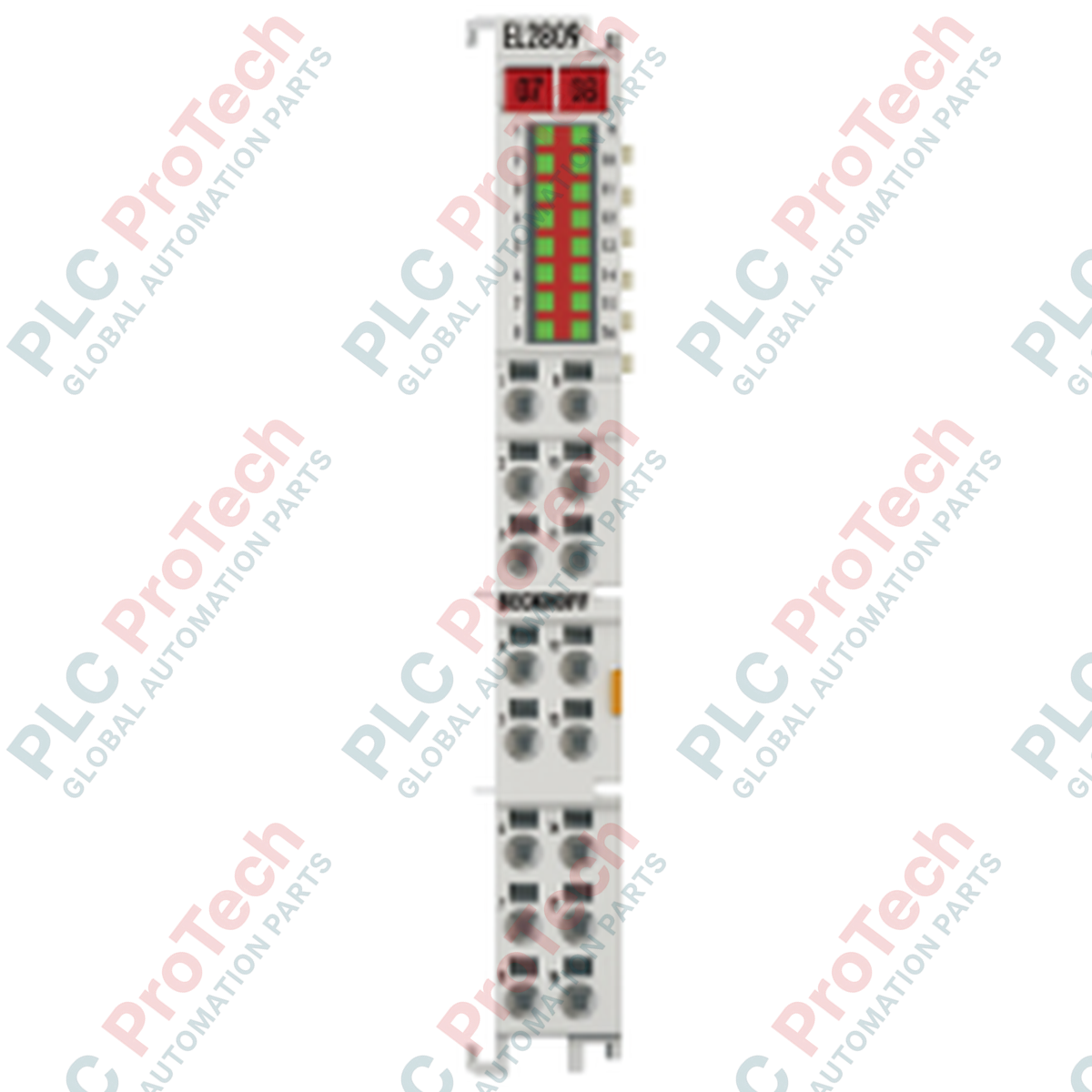

EL2809 (EL2809) — это высокоплотный 16-канальный терминал цифровых выходов серии Beckhoff EL, предназначенный для эффективной коммутации промышленных исполнительных устройств в сети терминалов EtherCAT. Этот компактный модуль оснащён 16 независимыми цифровыми выходами, обеспечивающими прямое управление омическими, индуктивными нагрузками или лампами в шкафах управления с ограниченным пространством. Разработанный для минимизации простоев, EL2809 оснащён надёжными функциями диагностики и защиты, включая защиту от короткого замыкания и обратного напряжения, что обеспечивает надёжность системы в сложных условиях промышленной автоматизации и управления технологическими процессами.

Техническая конфигурация

EL2809 использует высокоскоростную шину EtherCAT E-bus для обмена данными и потребляет около 140 мА. Каждый из 16 каналов способен коммутировать ток до 0,5 А, что делает модуль универсальным решением для управления электромагнитными клапанами, реле или сигнальными лампами. Для обеспечения безопасности эксплуатации модуль предусматривает полную электрическую изоляцию напряжением до 500 В между шиной E-bus и потенциалом полевой стороны. Кроме того, терминал рассчитан на энергию отключения до 150 мДж на канал, обеспечивая защиту от выбросов обратной ЭДС при коммутации катушек или индуктивных нагрузок.

Технические характеристики

Часто задаваемые вопросы

Совместим ли EL2809 с индуктивными нагрузками, например электромагнитными клапанами?

Да, терминал специально предназначен для работы с омическими, индуктивными нагрузками и лампами. Он оснащён функциями, позволяющими рассеивать энергию, выделяющуюся при отключении индуктивных компонентов, в объёме до 150 мДж на канал.

Какой уровень защиты от ошибок подключения обеспечивает EL2809?

Терминал оснащён встроенной защитой от обратного напряжения и имеет защиту от короткого замыкания на каждом канале, что предотвращает необратимое повреждение оборудования при ошибках подключения на полевой стороне.

Требуются ли для этого терминала дополнительные модули питания?

Питание шины E-bus осуществляется через сеть EtherCAT, однако питание полевой стороны для 16 выходов необходимо подавать через предусмотренные силовые контакты терминала, чтобы обеспечить работу подключённых исполнительных устройств.

Рекомендации по установке и эксплуатации

• Управление индуктивными нагрузками: При коммутации крупных индуктивных нагрузок, энергия отключения которых превышает номинальное значение 150 мДж, необходимо использовать внешние диоды обратного хода или цепи подавления выбросов, чтобы предотвратить преждевременный износ выходных каскадов терминала.
• Плотность монтажа проводки: Из-за высокой плотности размещения 16 каналов убедитесь, что полевая проводка аккуратно уложена и имеет соответствующую маркировку. Используйте наконечники на всех гибких проводниках для обеспечения надёжного соединения с низким сопротивлением в пружинных клеммах.
• Тепловой режим: В системах, где все 16 каналов одновременно работают с высокими токовыми нагрузками, близкими к 0,5 А на канал, обеспечьте достаточную вентиляцию внутри шкафа управления. Непрерывная работа при максимальной нагрузке выделяет тепло, поэтому температура окружающей среды должна строго поддерживаться в пределах установленного рабочего диапазона для увеличения срока службы компонентов.
