Описание

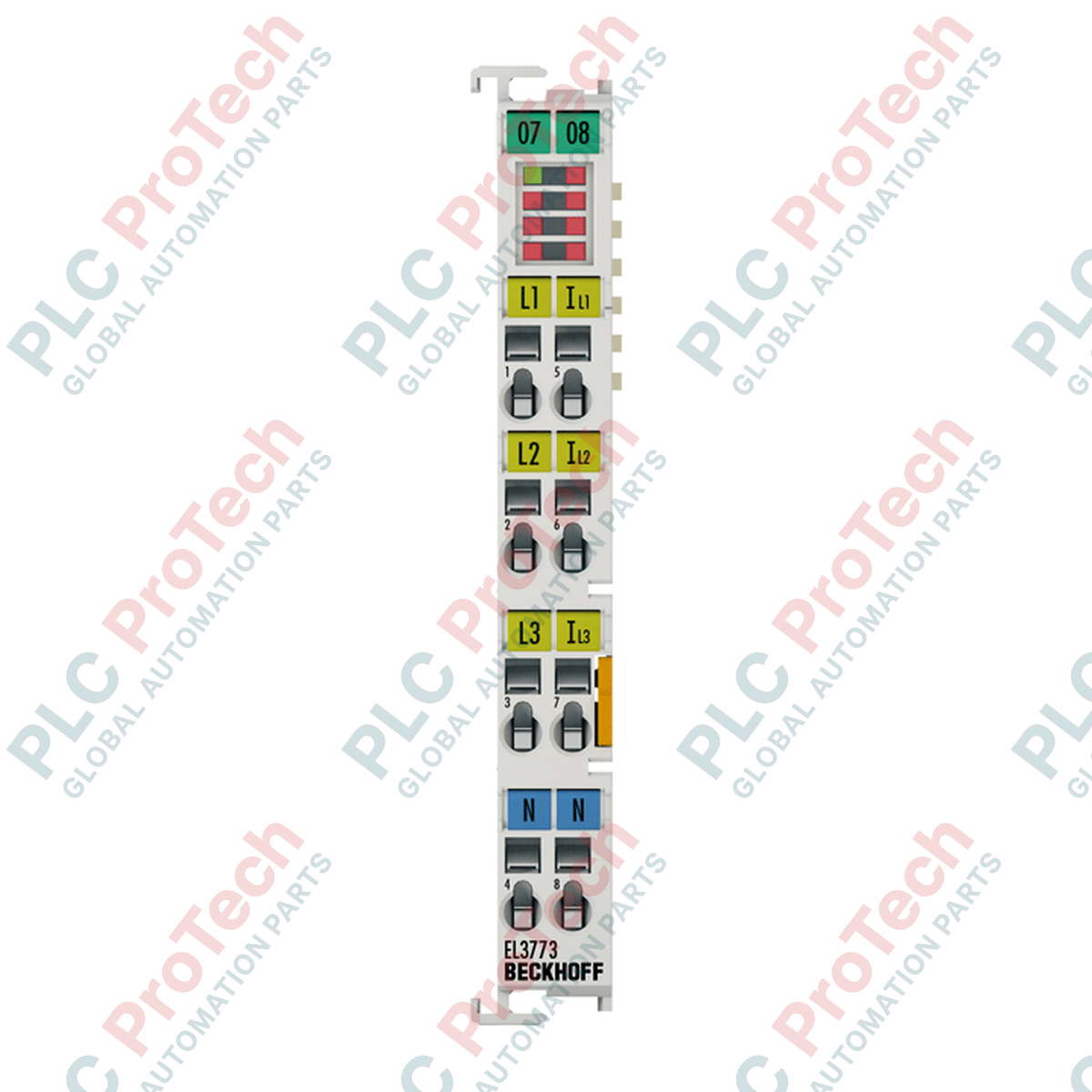

BECKHOFF EL3773 — это высокопроизводительный многофункциональный трёхканальный аналоговый входной EtherCAT-терминал, предназначенный для мониторинга трёхфазных сетей переменного и постоянного напряжения. Он обеспечивает одновременную регистрацию мгновенных значений напряжения и тока с использованием функции передискретизации, что делает его особенно подходящим для анализа электросетей, мониторинга переходных процессов и детального измерения качества электроэнергии в сложных промышленных условиях.

Благодаря высокой скорости преобразования терминал одновременно считывает данные с трёх каналов напряжения и трёх каналов тока с высоким временным разрешением. Устройство выполняет функцию специализированного измерительного интерфейса в составе модульной системы ввода-вывода Beckhoff и передаёт оцифрованные исходные значения непосредственно в контроллер по высокоскоростному протоколу EtherCAT. Это позволяет централизованно выполнять сложные расчёты мощности и алгоритмы анализа в программном обеспечении, например TwinCAT, снижая вычислительную нагрузку на физическое оборудование.

Для обеспечения точной синхронизации в распределённых сетях BECKHOFF EL3773 поддерживает Distributed Clocks (DC). Эта синхронизация позволяет сопоставлять электрические измерения с нескольких терминалов в системе с точностью до наносекунд, что особенно важно для регистрации переходных процессов и выявления фазовых сдвигов в сложных сетях распределения электроэнергии.

Особенности

• Одновременное считывание данных с 3 каналов напряжения и 3 каналов тока для комплексного мониторинга трёхфазной сети
• Технология передискретизации с выбираемым коэффициентом (n = 1–100) для детального восстановления форм сигналов
• Высокоскоростное преобразование с минимальным временем преобразования 100 микросекунд для всех каналов одновременно
• Разрешение 16 бит (включая знаковый разряд) обеспечивает исключительную точность измерений
• Совместимость с Distributed Clocks (DC) для высокоточной синхронизации времени в сети EtherCAT
• Поддержка измерений как переменного (AC), так и постоянного (DC) тока
• Высокий уровень электрической изоляции — 2500 В — для защиты электроники системы от переходных напряжений на стороне полевых устройств

Применение

• Мониторинг качества электроэнергии в трёхфазных сетях и анализ стабильности электросети
• Динамический мониторинг систем приводов переменного и постоянного тока и распределения нагрузки
• Высокочастотная регистрация переходных процессов и восстановление формы сигнала
• Промышленное управление энергопотреблением и профилирование потребления
• Интеграция с измерительными трансформаторами на подстанциях и в распределительных щитах

Технические характеристики

Рекомендации по установке

1. Перед монтажом, подключением проводов или демонтажом терминала убедитесь, что питание всей системы полностью отключено.
2. Установите терминал на стандартную DIN-рейку 35 мм (в соответствии с EN 60715). Передвигайте терминал вдоль рейки, пока фиксатор не войдет в зацепление.
3. Убедитесь, что соседние EtherCAT-терминалы правильно выровнены для обеспечения надежного контакта по E-шине.
4. Подключите цепи напряжения и тока в соответствии с архитектурой вашей системы; для сигнальных цепей используйте экранированные кабели, чтобы минимизировать электромагнитные помехи.
5. Перед установкой проводников в пружинные контактные зажимы убедитесь, что длина снятой изоляции составляет от 8 до 9 мм.
6. Настройте терминал в инженерной системе TwinCAT, применив соответствующий коэффициент передискретизации и параметры аппаратного фильтра с учетом требований вашего приложения.
