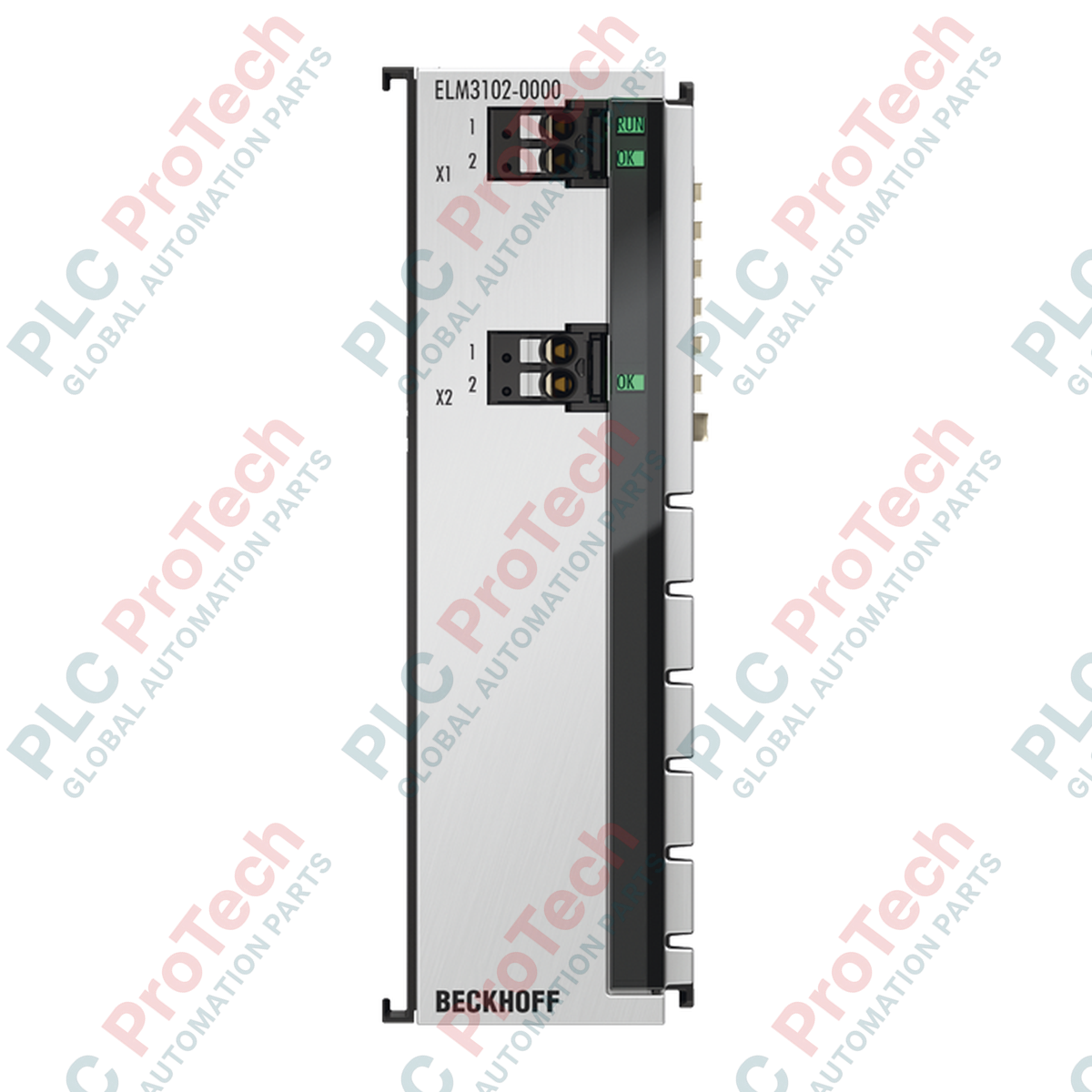

Терминал EtherCAT BECKHOFF ELM3102-0000

Q: Каковы основные характеристики BECKHOFF ELM3102-0000?

BECKHOFF ELM3102-0000 - это 2-канальный аналоговый входной EtherCAT-терминал для измерения тока, поддерживающий сигналы ±20 мА, разрешение 24 бита и максимальную частоту дискретизации 20 квыб/с на канал.

Q: Поддерживает ли BECKHOFF ELM3102-0000 распределённые часы?

Да, BECKHOFF ELM3102-0000 поддерживает распределённые часы с точностью синхронизации значительно лучше 1 микросекунды для высокосинхронного многоканального сбора данных.

Q: Какую технологию подключения использует BECKHOFF ELM3102-0000?

BECKHOFF ELM3102-0000 использует технологию пружинного зажима push-in через 2-контактные сервисные разъёмы, поддерживая одножильные и многожильные проводники сечением от 0,2 до 1,5 мм².

Q: Какие специальные функции обработки встроены в BECKHOFF ELM3102-0000?

BECKHOFF ELM3102-0000 поддерживает расширенный диапазон ExtendedRange 107 %, свободно настраиваемые числовые фильтры, расчёт TrueRMS, функции интегратора и дифференциатора, нелинейное масштабирование и PeakHold.

SKU ELM3102-0000

В наличии

12-month warranty
Free returns within 30 days

Производитель: BECKHOFF
Номер продукта: ELM3102-0000
Страна происхождения:Германия
Тип продукта: Терминалы EtherCAT
Оплата: Банковский перевод (T/T), Western Union
Вес: 350г
Размеры: 30 мм x 100 мм x 95 мм
Порт отправления: Сямынь
Гарантия: 12 месяцев

Описание

BECKHOFF ELM3102-0000 — это современный терминал EtherCAT с двумя каналами аналогового ввода, предназначенными для точного измерения тока. Разработанный в прочном металлическом корпусе из цинкового литья под давлением, этот высокоточный терминал поддерживает дифференциальные типы сигналов и обеспечивает разрешение 24 бита при максимальной одновременной частоте дискретизации 20 тыс. отсчётов/с на канал. Он легко интегрируется в сети автоматизации EtherCAT, обеспечивая точный сбор данных благодаря распределённым часам с точностью синхронизации значительно менее 1 микросекунды.

Оснащённый сложными функциями внутренней обработки, такими как ExtendedRange 107 %, свободно настраиваемые числовые фильтры, расчёт TrueRMS, функции интегратора и дифференциатора, нелинейное масштабирование и PeakHold, BECKHOFF ELM3102-0000 подходит для требовательных промышленных измерительных приложений. Подключение выполняется с помощью технологии пружинного зажима push-in через сервисные штекеры; поддерживаются одножильные и многожильные тонкие проводники, что обеспечивает эффективную установку на стандартные DIN-рейки 35 мм.

Особенности

2-канальный терминал аналогового ввода для точного измерения тока
Дифференциальный тип сигнала с поддержкой диапазонов ±20 мА
Преобразование с высоким разрешением 24 бита, включая знаковый разряд
Одновременная максимальная частота дискретизации 20 тыс. отсчётов/с на канал (50 микросекунд)
Выбираемый коэффициент передискретизации от 1 до 100
Поддержка распределённых часов с точностью синхронизации менее 1 микросекунды
Расширенные функции измерения, включая TrueRMS, свободно настраиваемый числовой фильтр, PeakHold и нелинейное масштабирование
Прочный металлический корпус из цинкового литья под давлением со светодиодами диагностических сигналов

Применение

Высокоточный промышленный мониторинг тока и сбор данных
Автоматизация измерений на испытательных стендах и в лабораториях
Синхронизированная многоканальная регистрация технологических данных
Динамический анализ сигналов и мониторинг состояния

Технические характеристики

Общие сведения

Параметр	Спецификация
Производитель	BECKHOFF
Точная модель	ELM3102-0000
Тип продукта	Терминал EtherCAT
Материал корпуса	Литой цинковый корпус
Конструктивное исполнение	Металлический корпус со светодиодными индикаторами сигнала

Электрические характеристики и измерения

Параметр	Спецификация
Количество каналов	2
Технология	Измерение тока
Тип сигнала	Дифференциальный
Диапазон измерения	±20 мА
Разрешение	24 бит (включая знак)
Макс. частота выборки	20 тыс. отсчётов/с / 50 мкс на канал (одновременно)
Коэффициент передискретизации	n = 1…100, выбирается (макс. 20 тыс. отсчётов/с)
Внутреннее сопротивление	150 Ом (ток)
Погрешность измерения	Тип. < ±100 ppm / ±0,01 % в некоторых диапазонах измерения (относительно полной шкалы)
Температурный коэффициент	Тип. < 10 ppm/K
Электрическая изоляция	707 В постоянного тока (типовое испытание) канал/шина, канал/SGND
Потребляемый ток шины E-Bus	Тип. 340 мА
Тепловыделение	Тип. 3 W

Технология подключения

Параметр	Спецификация
Тип подключения	Вставной 2-контактный сервисный разъём
Сечение одножильного проводника (s)	0,2…1,5 мм² (AWG 24…14)
Сечение многожильного проводника (st)	0,2…1,5 мм² (AWG 24…14)
Сечение проводника с наконечником (f)	0,25…0,75 мм² (AWG 24…14)
Длина зачистки	8…9 мм

Механические характеристики и условия окружающей среды

Параметр	Спецификация
Габариты (Ш × В × Г)	30 мм × 100 мм × 95 мм
Масса	Около 350 г
Монтаж	На 35-мм DIN-рейке в соответствии с EN 60715, с фиксацией
Диапазон рабочей температуры	от −25 до +60 °C
Диапазон температуры хранения	от −40 до +85 °C
Допуски / маркировка	CE, UL

Руководство по установке

Перед началом монтажных работ убедитесь, что питание системы и полевое питание полностью отключены и заблокированы. Проверьте корпус клеммы BECKHOFF ELM3102-0000 и контакты разъёма на наличие признаков повреждений при транспортировке или загрязнения. Надёжно установите клемму на стандартную 35-мм DIN-рейку в соответствии с EN 60715, задействовав механизм механической фиксации. Подключите экранированные сигнальные кабели к вставным сервисным разъёмам, соблюдая правильную длину зачистки (8–9 мм) и сечения проводников. Обеспечьте надлежащее заземление и подключение экрана для минимизации электромагнитных помех при высокоточных аналоговых измерениях. Проверьте все подключения к клеммам и возможные соединения перед восстановлением питания сети EtherCAT.

FAQ

Каковы основные характеристики BECKHOFF ELM3102-0000?

BECKHOFF ELM3102-0000 - это 2-канальный аналоговый входной EtherCAT-терминал для измерения тока, поддерживающий сигналы ±20 мА, разрешение 24 бита и максимальную частоту дискретизации 20 квыб/с на канал.

Поддерживает ли BECKHOFF ELM3102-0000 распределённые часы?

Да, BECKHOFF ELM3102-0000 поддерживает распределённые часы с точностью синхронизации значительно лучше 1 микросекунды для высокосинхронного многоканального сбора данных.

Какую технологию подключения использует BECKHOFF ELM3102-0000?

BECKHOFF ELM3102-0000 использует технологию пружинного зажима push-in через 2-контактные сервисные разъёмы, поддерживая одножильные и многожильные проводники сечением от 0,2 до 1,5 мм².

Какие специальные функции обработки встроены в BECKHOFF ELM3102-0000?

BECKHOFF ELM3102-0000 поддерживает расширенный диапазон ExtendedRange 107 %, свободно настраиваемые числовые фильтры, расчёт TrueRMS, функции интегратора и дифференциатора, нелинейное масштабирование и PeakHold.
