Beckhoff IE2320 бокс расширения цифровых входов/выходов

Обзор продукта

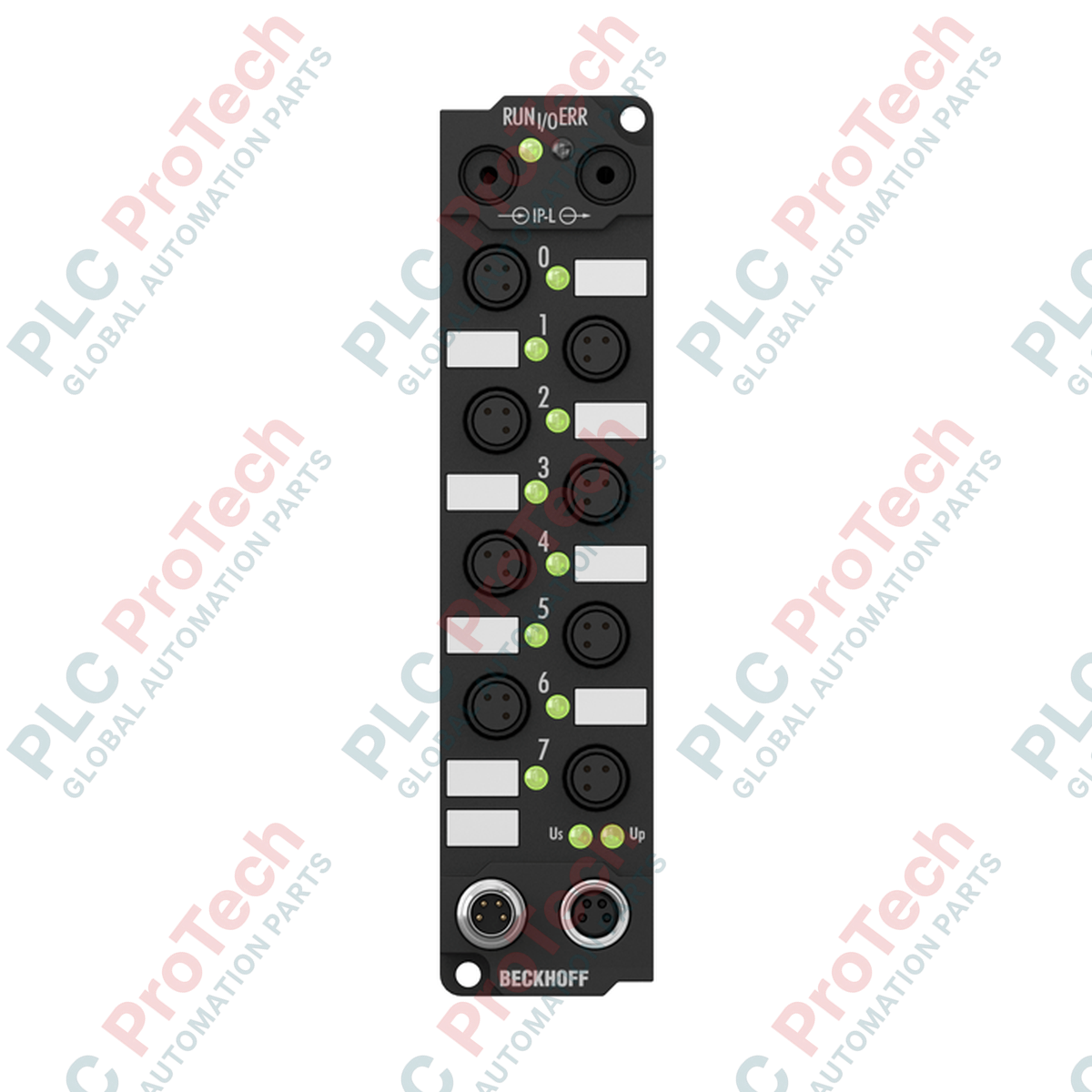

Beckhoff IE2320 (IE2320) — это компактный и прочный готовый к эксплуатации в промышленных условиях распределённый модуль Extension Box, обеспечивающий универсальные возможности цифрового ввода-вывода непосредственно на уровне машины. Модуль оснащён 4 цифровыми входами и 4 цифровыми выходами и предназначен для эксплуатации в суровых условиях, где необходима высокая степень защиты IP. Благодаря корпусу из полиамида со степенью защиты IP65/66/67 модуль IE2320 устраняет необходимость в дорогостоящих шкафах управления, позволяя создавать распределённые системы управления, которые упрощают кабельную разводку и ускоряют сборку машин.

Техническая конфигурация

IE2320 предназначен для выполнения сложных задач автоматизации и поддерживает омические, индуктивные и ламповые нагрузки. Каждый из четырёх выходов имеет индивидуальную защиту от короткого замыкания и способен выдавать до 2 А на канал; суммарный ток составляет 4 А. Входной каскад соответствует EN 61131-2 (тип 2), что обеспечивает совместимость с широким спектром промышленных датчиков. Гальваническая развязка между управляющим напряжением и полевой шиной обеспечивается через фирменный интерфейс IP-Link, защищая центральный контроллер от перенапряжений на стороне полевых устройств. Модуль оснащён разъёмами M8 для сигналов ввода-вывода и подачи питания, что обеспечивает удобную установку по принципу «подключи и работай».

Технические характеристики

Часто задаваемые вопросы

Почему между каналами отсутствует гальваническая развязка?

IE2320 разработан для приложений с распределёнными модулями ввода-вывода высокой плотности, в которых приоритет имеют компактность и низкая стоимость. В большинстве стандартных приложений с датчиками и исполнительными устройствами достаточно общего потенциала. Если для вашего приложения требуется развязка между каналами, рассмотрите альтернативную клеммную колодку или модуль гальванической развязки.

Можно ли использовать этот модуль в условиях мойки?

Да. Благодаря степени защиты IP65/66/67 модуль полностью защищён от проникновения пыли и мощных водяных струй, что делает его отличным выбором для пищевого производства, упаковочного оборудования и промышленной техники, эксплуатируемой на открытом воздухе.

Как организовано питание датчиков?

Питание датчиков подаётся непосредственно от управляющего напряжения 24 В DC. Максимальный ток питания датчиков составляет 0,5 А; предусмотрена защита от короткого замыкания. Убедитесь, что суммарный ток потребления датчиков не превышает этот предел в 0,5 А.

Что представляет собой технология подключения «Snap type»?

Защёлкивающийся разъём M8 обеспечивает быстроразъёмное соединение, ускоряя установку и замену. Он поддерживает надёжный, устойчивый к вибрации электрический контакт без традиционных резьбовых соединений.

Рекомендации по установке и передовые методы

• Монтаж: Используйте два крепёжных отверстия диаметром 3,5 мм и винты M3 для установки модуля на раму машины или монтажную plate. Поверхность должна быть ровной, чтобы избежать скручивания полиамидного корпуса, которое может нарушить герметичность IP-защиты.
• Кабельная разводка: Используйте экранированные кабели для подключения IP-Link, чтобы обеспечить целостность сигнала между распределёнными узлами ввода-вывода, особенно если модуль установлен рядом с мощными электродвигателями или преобразователями частоты (VFD), создающими значительные электромагнитные помехи.
• Распределение питания: IE2320 оснащён разъёмом подачи питания (штекер M8) и выходным разъёмом (гнездо M8). Это позволяет эффективно подключать питание к нескольким модулям Extension Box последовательно. При каскадном подключении модулей учитывайте суммарный ток потребления, чтобы предотвратить падение напряжения вдоль линии питания.
• Условия эксплуатации: Несмотря на высокую степень защиты IP67, убедитесь, что кабельные соединения полностью вставлены. Если порт не используется, установите защитный колпачок M8, чтобы сохранить герметичность корпуса и предотвратить проникновение внешних воздействий.
