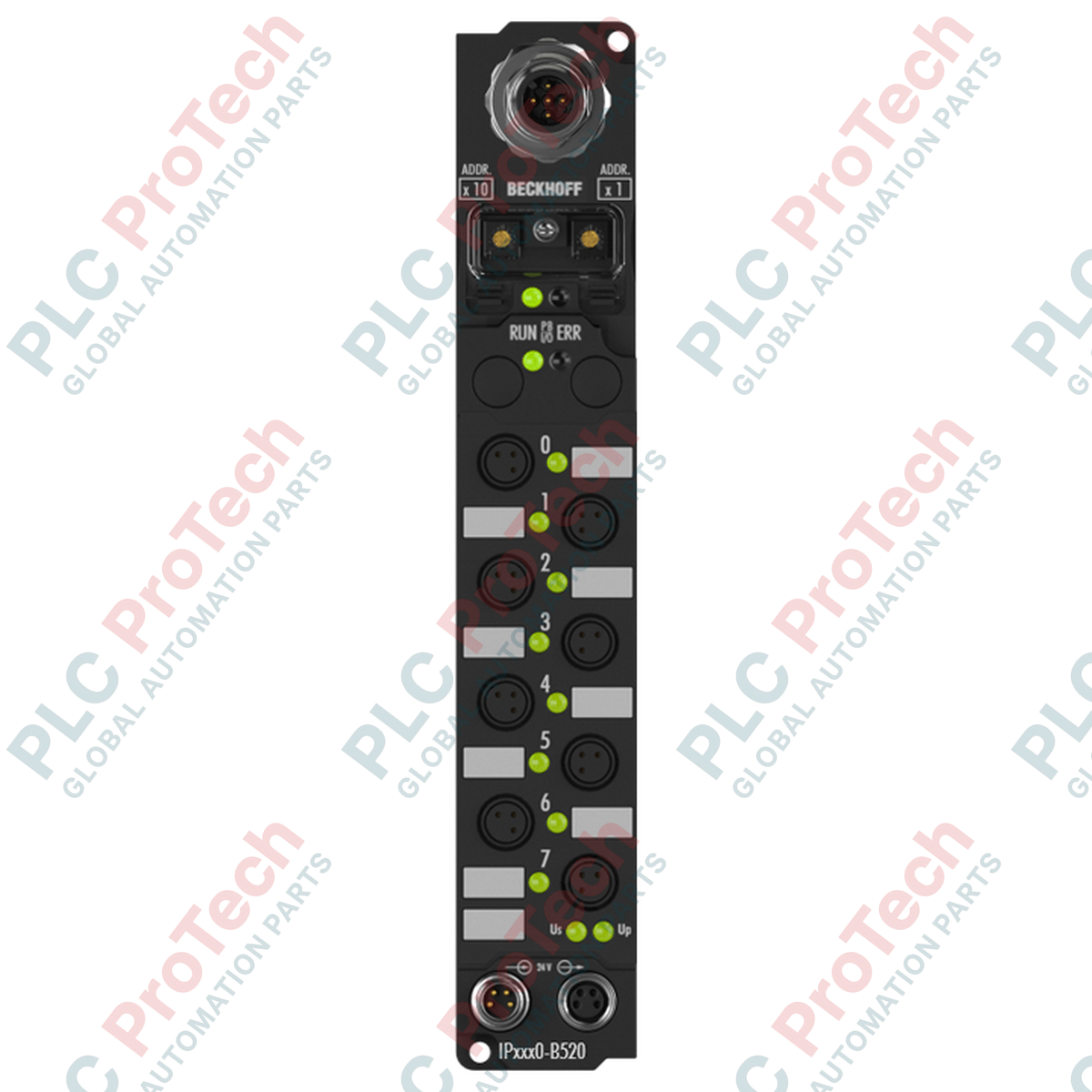

Обеспечивая надёжное децентрализованное управление в тяжёлых условиях эксплуатации, модуль Beckhoff IP1000-B528 напрямую подключает восемь цифровых датчиков к сети DeviceNet. Этот модуль Fieldbus Box устраняет необходимость в защищённых шкафах управления благодаря особо прочному корпусу, предназначенному для монтажа на машине, со встроенными интерфейсами подключения. Он работает от источника 24 В пост. тока и обрабатывает сигналы с временем фильтрации входов 3 мс. Встроенный Т-образный соединитель для сети DeviceNet позволяет легко создавать топологии с последовательным подключением непосредственно на оборудовании, сокращая объём кабельных работ и потери в линиях передачи.
Основные функциональные возможности
| Параметр спецификации | Значение / номинал |
|---|---|
| Производитель | Beckhoff Automation |
| Обозначение модели | IP1000-B528 |
| Протокол полевой шины | DeviceNet |
| Цифровые входы | 8 каналов, 24 В пост. тока, время фильтрации 3 мс |
| Скорости передачи данных | Автоматическое определение скорости до 500 кбод |
| Подключение интерфейса шины | 1 штекер M12 (5-контактный), 1 гнездо M12 (5-контактное) |
| Источник напряжения управления | 24 В пост. тока (−15% / +20%) |
| Подача питания | 1 штекер M8 (4-контактный) |
| Подача питания на следующий модуль | 1 гнездо M8 (4-контактное) |
| Ток питания внутренней шины | 45 мА + нагрузка датчиков (макс. 0,5 А суммарно) |
| Электрическая изоляция | Электрическая изоляция между цепью управления и полевой шиной: 500 В |
| Степень защиты | IP65 / IP66 / IP67 (соответствует EN 60529) |
| Диапазон рабочих температур | от 0 до +55 °C |
| Диапазон температур хранения | от −25 до +85 °C |
| Соответствие стандартам | EN 60068-2-6 (вибрация), EN 60068-2-27 (удар), CE, UL |
| Страна происхождения | Германия |
| Расчётная масса при транспортировке | 2,0 кг |
| Разъём / порт | Тип интерфейса | Соответствие контактов и сигналов |
|---|---|---|
| Вход полевой шины (восходящий канал) | Штекер M12, 5-контактный | Контакт 1: экран, контакт 2: V+, контакт 3: V-, контакт 4: CAN_H, контакт 5: CAN_L |
| Выход полевой шины (на следующий модуль) | M12, гнездо, 5 контактов | Параллельное подключение по шлейфу (встроенный T-образный соединитель) для прокладки ответвления |
| Подача питания | M8, штекер, 4 контакта | Контакт 1: подача управляющего напряжения 24 В постоянного тока, контакт 3: управляющая земля, контакты 2/4: шлейфы силового напряжения нагрузки |
| Подача питания на следующий модуль | M8, гнездо, 4 контакта | Распределение по гирляндной цепи на соседние модули Fieldbus Box |
IP1000-B528 относится к классической архитектуре Beckhoff Fieldbus Box. При переходе со старых вариантов CANopen или PROFIBUS (например, IP1000-B510 или IP1000-B310) убедитесь, что карта сканера DeviceNet обновлена правильными файлами EDS (Electronic Data Sheet), предназначенными для версии -B528. Этот модуль можно заменить вариантами IP1012-B528 в зависимости от требований к подключению датчиков (например, при необходимости входов M12 вместо M8), однако профили внутреннего сопоставления остаются функционально идентичными.
При расчёте баланса токов учитывайте, что максимальный ток питания датчиков составляет 0,5 А. Превышение этого предела для 8 цифровых входов приведёт к отключению системы с последующим восстановлением после внутренней перегрузки. В условиях высокой вибрации убедитесь, что все неиспользуемые порты M8 и M12 закрыты одобренными Beckhoff защитными заглушками, чтобы предотвратить проникновение влаги и нарушение уплотнения IP67.
Встроенный T-образный соединитель упрощает подключение на аппаратном уровне, но не содержит встроенного терминатора. Если IP1000-B528 расположен на физическом конце магистрали DeviceNet, в расположенное далее гнездо M12 необходимо установить отдельный внешний согласующий резистор M12 на 121 Ом. С помощью интерфейса конфигурации KS2000 задайте точные адреса узлов до установки модулей в местах с ограниченным физическим доступом.
