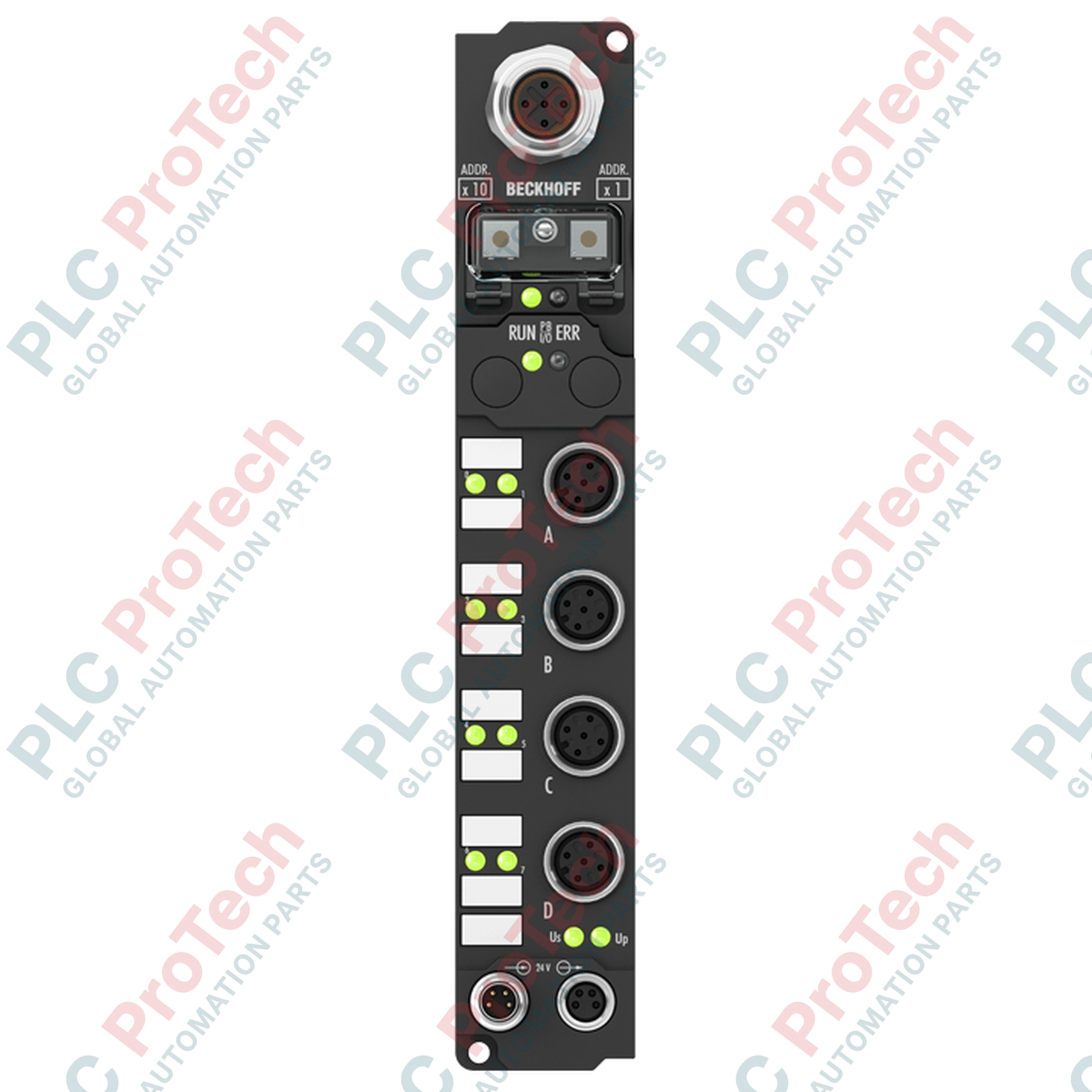

Полевой модуль BECKHOFF Fieldbus Box IP1502-B730

SKU IP1502-B730

В наличии

12-month warranty
Free returns within 30 days

Производитель: BECKHOFF
Номер продукта: IP1502-B730
Страна происхождения:Германия
Тип продукта: Модули Fieldbus Box
Оплата: Банковский перевод (T/T), Western Union
Вес: 210г
Размеры: 30 мм x 175 мм x 26,5 мм
Порт отправления: Сямынь
Гарантия: 12 месяцев

Описание

BECKHOFF IP1502-B730 — высокопроизводительный модуль Fieldbus Box, предназначенный для подсчёта быстрых цифровых импульсов в сетях Modbus RTU/ASCII. Устройство работает непосредственно в жёстких промышленных условиях без защитного шкафа управления и оснащено двумя 32-битными высокоскоростными каналами счёта, способными обрабатывать входные частоты до 100 кГц.

Модуль оснащён двумя входами счётчика, двумя входами управления и двумя переключателями направления счёта. Такая конфигурация обеспечивает гибкую обработку импульсов, определение направления и управление входами разрешения счёта. Полевые сигналы подключаются через стандартные резьбовые разъёмы M12, а встроенный источник питания датчиков обеспечивает защищённое от короткого замыкания питание непосредственно подключённых энкодеров или датчиков приближения.

Связь с контроллером верхнего уровня устанавливается по протоколам Modbus RTU или ASCII через физический интерфейс RS485. Настройка устройства, включая выбор адреса и скорости передачи данных, выполняется с помощью локальных переключателей выбора адреса или программного обеспечения для ввода в эксплуатацию KS2000. Компактный корпус из полиамида имеет степень защиты IP65, IP66 и IP67, что позволяет устанавливать устройство непосредственно на машине.

Особенности

Двухканальный высокоскоростной счёт с разрядностью счётчика 32 бита на канал.
Встроенный интерфейс RS485 с поддержкой протоколов Modbus RTU и Modbus ASCII.
Выбираемые скорости передачи данных от 150 до 38 400 бод.
Всего шесть цифровых входов, настроенных как два входа счётчика, два входа управления и два переключателя направления счёта.
Два защищённых от короткого замыкания цифровых выхода/источника питания датчиков с номиналом 24 V DC, 0,5 А.
Непосредственный монтаж на машине с высокой степенью защиты (IP65/66/67).
Интерфейсное подключение шины M12 с кодировкой B для надёжной связи по RS485.
Соединения M8 для подачи питания и дальнейшего распределения.

Применение

Высокоскоростной сбор импульсов от поворотных энкодеров, расходомеров и датчиков приближения.
Подсчёт деталей на станке, измерение длины и отслеживание скорости в упаковочном оборудовании.
Децентрализованная обработка сигналов на распределённых производственных линиях без электрических шкафов.
Интеграция с системами PLC, использующими связь по протоколу Modbus RTU/ASCII.

Технические характеристики

Общие сведения

Параметр	Технические характеристики
Производитель	BECKHOFF
Модель	IP1502-B730
Тип изделия	Модуль Fieldbus Box
Материал корпуса	Полиамид (PA6)
Размеры (W x В x Г)	30 мм x 175 мм x 26,5 мм
Масса	Прибл. 210 г
Монтаж	2 крепёжных отверстия диаметром 3,5 мм для винтов M3

Счётчик и цифровые входы

Параметр	Технические характеристики
Количество каналов счётчика	2
Разрядность счётчика	32 бита на канал
Конфигурация входов	2 входа счётчика, 2 входа управления, 2 переключателя направления счёта
Максимальная частота счёта	100 кГц (2 кГц для переключения вверх/вниз)
Номинальное входное напряжение	24 В пост. тока (-15% / +20%)
Сигнальное напряжение «0»	-3…+5 В (EN 61131-2, тип 2)
Сигнальное напряжение «1»	11–30 В (EN 61131-2, тип 2)
Подключение сигналов	M12, резьбовой тип

Электрические характеристики и выходы

Параметр	Технические характеристики
Количество выходов	2 × 24 В пост. тока, 0,5 А
Питание датчиков	Макс. 0,5 А суммарно, с защитой от короткого замыкания, от управляющего напряжения
Питание управляющего напряжения	24 В пост. тока (-15% / +20%)
Потребляемый ток модуля	45 мА (без учёта тока датчиков)
Подключение питания	Ввод: 1 × штекер M8 (4-контактный); вывод: 1 × гнездо M8 (4-контактное)
Электрическая изоляция	Управляющее напряжение/полевая шина: да; каналы/управляющее напряжение: нет; между каналами: нет

Связь Modbus

Параметр	Технические характеристики
Протокол	Modbus RTU / Modbus ASCII
Интерфейс шины	1 × гнездо M12, 5-контактное, с B-кодировкой
Скорости передачи данных	150, 300, 600, 1200, 2400, 4800, 9600, 19 200, 38 400 бод
Максимальное расстояние между станциями	1200 м (в зависимости от скорости передачи данных)
Среда передачи	Экранированный витой медный кабель 2 × 0,25 мм² (RS485)
Разрядность в образе процесса	80 входов/выходов (2 × 32-разрядных данных, 2 × 8-разрядных управляющих сигналов/состояния)
Режим конфигурации	Переключатели выбора адреса или программное обеспечение KS2000

Условия эксплуатации и сертификация

Параметр	Технические характеристики
Рабочая температура	от 0 до +55 °C
Температура хранения	от -25 до +85 °C
Степень защиты	IP65 / IP66 / IP67 (соответствует EN 60529)
Стойкость к вибрации/удару	Соответствует EN 60068-2-6 / EN 60068-2-27
Помехоустойчивость/эмиссия ЭМС	Соответствует EN 61000-6-2 / EN 61000-6-4
Сертификаты	CE, UL

Руководство по монтажу

Обесточивание: Перед началом любых монтажных, электромонтажных или технических работ убедитесь, что все источники питания модуля и полевых устройств полностью отключены.
Монтаж: Установите модуль непосредственно на плоскую поверхность машины, используя два крепёжных отверстия диаметром 3,5 мм. Используйте винты M3 и надёжно затяните их, чтобы предотвратить повреждения от вибрации.
Подключение источника питания: Подключите подачу управляющего напряжения 24 В пост. тока к 4-контактному штекерному разъёму M8. При последовательном подключении питания соедините downstream-гнездо M8 со следующим модулем. Перед включением проверьте полярность.
Подключение полевой шины: Подключите линию связи Modbus RS485 к 5-контактному гнезду M12 с B-кодировкой. Убедитесь, что на обоих концах сегмента шины установлена соответствующая оконечная нагрузка.
Подключение датчиков и сигналов: Подключите датчики к резьбовым входным разъёмам M12. Убедитесь, что суммарный ток, потребляемый подключёнными датчиками, не превышает 0,5 А.
Конфигурация: Задайте подходящий адрес узла Modbus с помощью встроенных переключателей выбора адреса или настройте параметры связи с помощью программного обеспечения KS2000.

FAQ

Какова основная функция BECKHOFF IP1502-B730?

BECKHOFF IP1502-B730 - это 2-канальный высокоскоростной цифровой счётчик Fieldbus Box, предназначенный для подсчёта быстрых цифровых импульсов с частотой до 100 кГц непосредственно в децентрализованных средах со степенью защиты IP67. Он подключается к сетям Modbus RTU или Modbus ASCII через соединение M12 с кодировкой B.

Какие входы поддерживает Fieldbus Box IP1502-B730?

BECKHOFF IP1502-B730 оснащён шестью цифровыми входами: двумя высокоскоростными входами счётчика, двумя входами стробирования и двумя переключателями направления счёта вверх/вниз, соответствующими требованиям EN 61131-2, тип 2.

Как настраивается BECKHOFF IP1502-B730 для связи по Modbus?

BECKHOFF IP1502-B730 можно настроить либо с помощью локальных переключателей выбора адреса, расположенных на корпусе, либо через интерфейс программного обеспечения для ввода в эксплуатацию KS2000; поддерживаются стандартные скорости передачи от 150 до 38 400 бод.

Предусматривает ли IP1502-B730 питание для подключённых датчиков?

Да, BECKHOFF IP1502-B730 оснащён встроенным защищённым от короткого замыкания источником питания датчиков 24 В пост. тока с максимальным суммарным током 0,5 А для подключённых энкодеров или датчиков.
