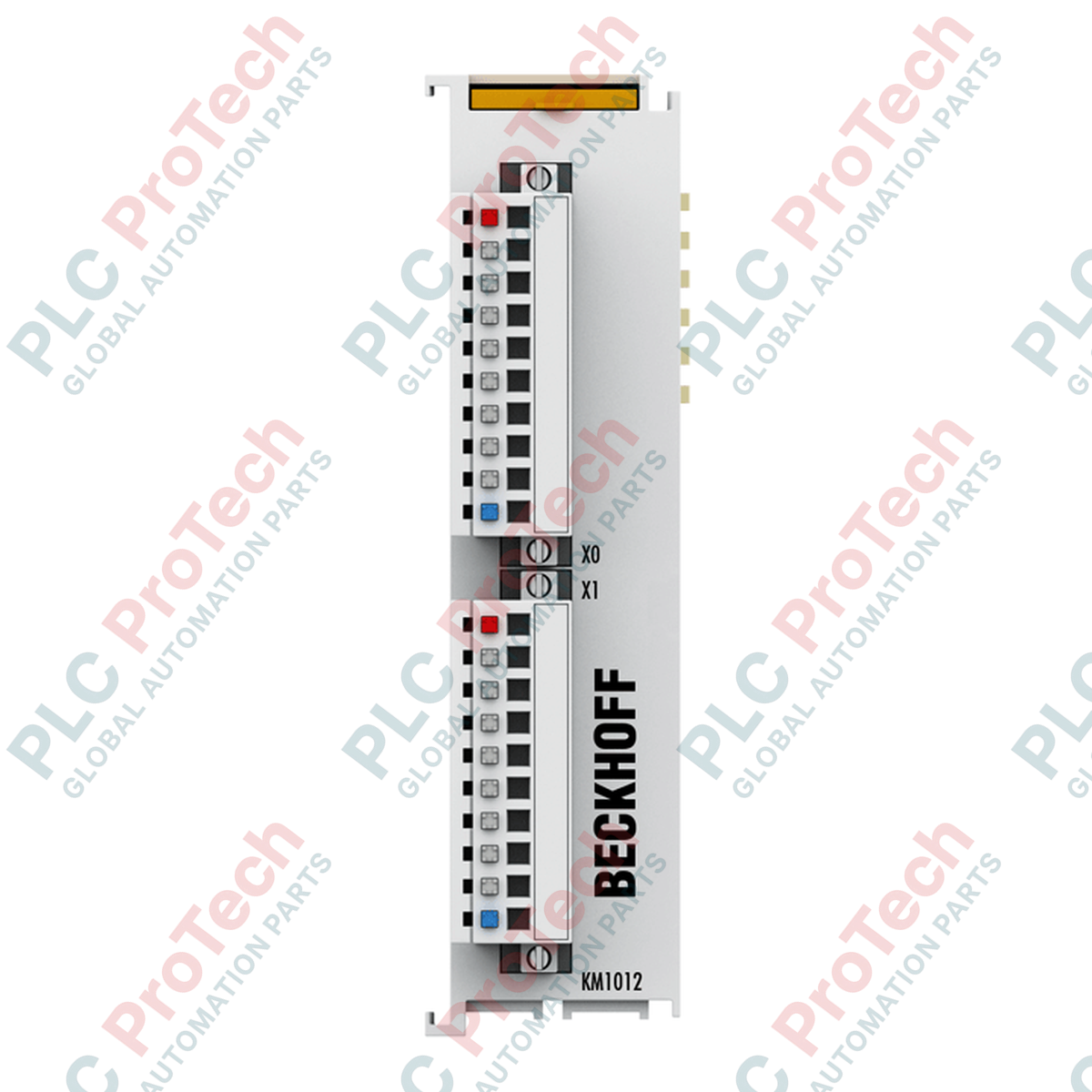

BECKHOFF KM1012-0004 модуль шинного терминала серии KM

Обзор продукта

KM1012-0004 (KM10120004) — это высокоплотный 16-канальный модуль цифровых входов серии Beckhoff KM, предназначенный для оптимизации пространства в шкафу в сложных системах автоматизации. Благодаря интеграции 16 входов в один компактный модуль с подключаемой 3-проводной системой соединения этот модуль значительно упрощает полевую проводку и уменьшает физические размеры стойки ввода-вывода. Модуль разработан для быстрого считывания сигналов и оснащён входным фильтром с типовым временем срабатывания 0,2 мс, что делает его оптимальным выбором для высокоскоростного цифрового мониторинга, определения состояния и задач управления по событиям в современном промышленном оборудовании.

Техническая конфигурация

Архитектура KM1012-0004 разработана с учётом модульности и использует два 8-канальных блока разъёмов, поддерживающих подключение датчиков по 3-проводной схеме. Это позволяет напрямую распределять питание датчиков на локальном уровне без дополнительных клеммных колодок. Модуль соответствует требованиям EN 61131-2, тип 1, обеспечивая беспроблемную совместимость со стандартными промышленными датчиками. Модуль не имеет внутренних силовых контактов и получает рабочее питание непосредственно через K-шину, что отделяет требования к питанию датчиков и упрощает общую топологию распределения питания в шкафу управления.

Технические характеристики

Часто задаваемые вопросы

Чем KM1012-0004 отличается от других вариантов этой серии?

Суффикс «0004» обозначает наличие 3-проводной системы разъёмов и встроенных светодиодов состояния. Этот вариант специально предназначен для применений, в которых датчикам требуется локальное подключение как сигнала, так и питания на клемме, а светодиоды обеспечивают немедленную визуальную диагностику каждого канала.

Требуются ли модулю внешние силовые контакты?

Нет, KM1012-0004 разработан без силовых контактов. Он получает питание от K-шины внутри системы, что помогает сохранить более аккуратную схему проводки при использовании в конфигурациях с большим количеством модулей.

Подходит ли этот модуль для применений, критичных с точки зрения безопасности?

Несмотря на то что KM1012-0004 является надёжным промышленным компонентом, это стандартный модуль цифровых входов, не имеющий показателей функциональной безопасности (например, SIL или PL). Для систем, связанных с безопасностью, обратитесь к линейке терминалов Beckhoff TwinSAFE.

Инженерные рекомендации и лучшие практики

• Высокоскоростная фильтрация: входной фильтр 0,2 мс значительно быстрее фильтров стандартных модулей. Это отлично подходит для высокоскоростного считывания, однако убедитесь, что полевые датчики не имеют дребезга контактов, превышающего это значение, поскольку при длительном дребезге модуль может регистрировать ложные импульсы.
• Плотность проводки: при использовании 3-проводной системы разъёмов для всех 16 каналов убедитесь, что жгут полевых кабелей правильно проложен и имеет разгрузку от натяжения. Перегрузка подключаемого уровня проводки громоздкими или жёсткими кабелями может создавать механическую нагрузку на соединение с DIN-рейкой.
• Условия окружающей среды: несмотря на компактное исполнение со степенью защиты IP20, необходимо защищать терминал от проникновения жидкости и токопроводящей пыли. При установке в условиях высокой влажности или воздействия химических паров убедитесь, что шкаф управления обеспечивает соответствующую защиту с необходимой степенью IP, предотвращающую внутреннюю коррозию контактов разъёмов.
