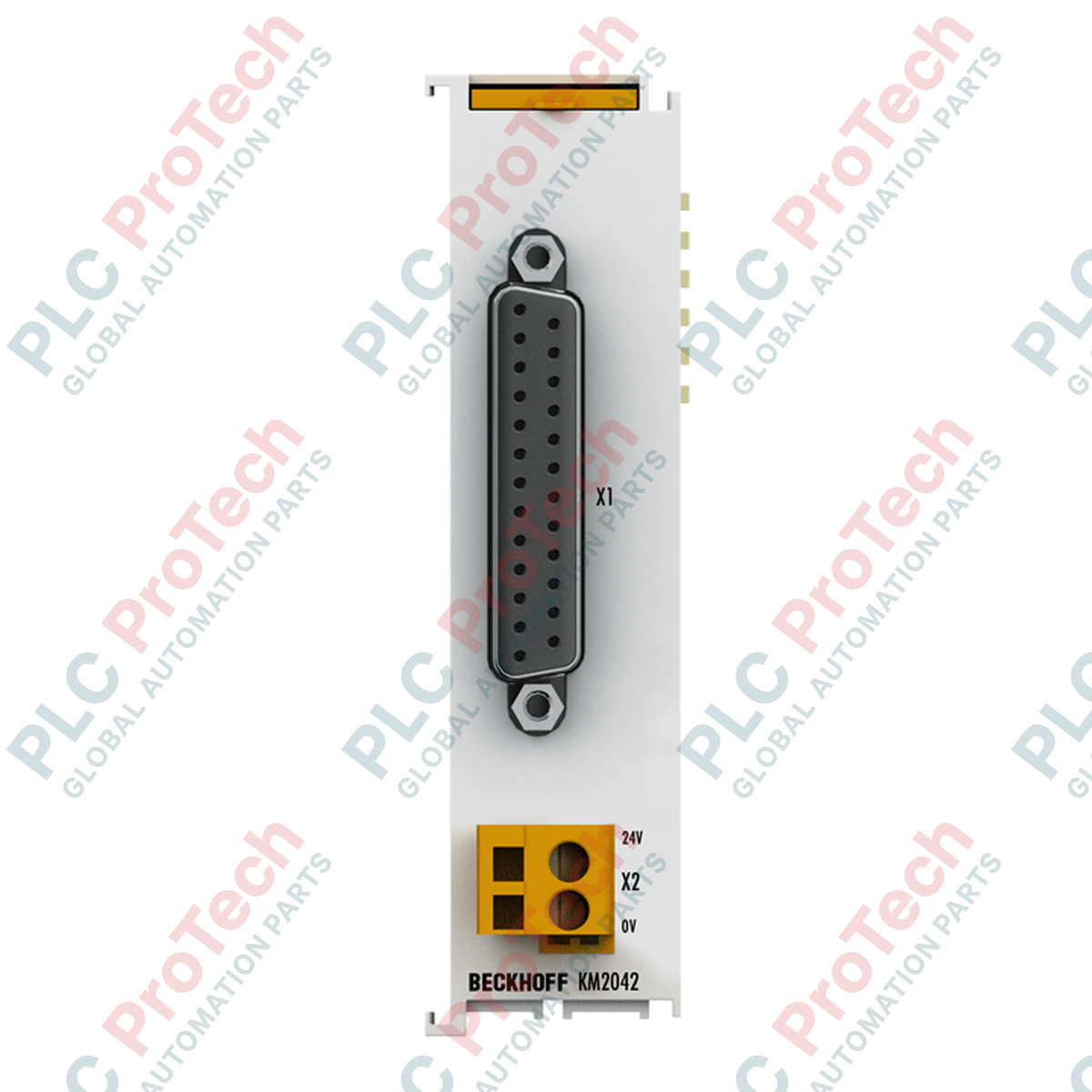

BECKHOFF KM2042 модуль терминала шины серии KM

Обзор продукта

KM2042 (KM2042) — это 16-канальный цифровой выходной шинный терминал высокой плотности серии Beckhoff KM, специально разработанный для упрощения взаимодействия между логикой управления и многоконтактными клапанными терминалами. Благодаря прямому подключению D-sub этот модуль упрощает сложные задачи монтажа, значительно сокращая время установки и вероятность ошибок при подключении отдельных проводов. Решение оптимизировано для управления пневматическими клапанами с высокой плотностью размещения, обеспечивая высокую надежность сигналов и снижая потребность в техническом обслуживании автоматизированных сборочных и упаковочных машин.

Техническая конфигурация

KM2042 разработан для компактной интеграции и использует интерфейс D-sub для управления 16 цифровыми выходами. Каждый канал поддерживает нагрузку 0,5 А, а суммарный ток составляет 4 А; каждый канал оснащен индивидуальной защитой от короткого замыкания, предотвращающей каскадные отказы при неисправностях на стороне периферии. В отличие от стандартных шинных терминалов, KM2042 не имеет силовых контактов и получает питание непосредственно через интерфейс, что упрощает архитектуру питания при использовании многоконтактных клапанных островов. Модуль обеспечивает электрическую изоляцию 500 В между шиной K-bus и потенциалом периферии, сохраняя целостность сигналов в промышленных условиях с высоким уровнем помех.

Технические характеристики

Часто задаваемые вопросы

Каковы конкретные преимущества интерфейса D-sub KM2042?

Разъем D-sub обеспечивает подключение по принципу «подключи и работай» к стандартным многоконтактным клапанным терминалам, устраняя необходимость отдельного подключения проводов для всех 16 каналов и значительно сокращая трудозатраты на монтаж.

Как модуль справляется с ограничениями суммарного тока?

Хотя номинальный ток каждого канала составляет 0,5 А, суммарный ток всех одновременно активных выходов не должен превышать 4 А, чтобы оставаться в пределах тепловых и конструктивных ограничений терминала.

Требуются ли для KM2042 внешние силовые контакты?

Нет, KM2042 не использует силовые контакты. Все необходимое питание периферии для выходных каскадов подается через интерфейс модуля.

Инженерные рекомендации и передовые методы

• Совместимость с клапанными терминалами: При выборе этого модуля для управления клапанным терминалом убедитесь, что схема расположения многоконтактного разъема клапанного острова соответствует назначению контактов D-sub KM2042. Неправильное назначение контактов может привести к некорректному включению клапанов или повреждению внутренних выходных драйверов.
• Защита индуктивной нагрузки: Несмотря на встроенную способность терминала рассеивать энергию отключения (< 150 мДж на канал), если пневматические клапаны оснащены крупными внутренними катушками, создающими высокое обратное напряжение, убедитесь в наличии средств подавления переходных процессов (например, диодов или варисторов) на стороне клапана, чтобы максимально продлить срок службы выходных каскадов терминала.
• Монтаж и условия эксплуатации: Несмотря на степень защиты IP20, устанавливайте модуль в чистом сухом шкафу управления. «Переменное» монтажное положение обеспечивает гибкость, однако для оптимального отвода тепла рекомендуется вертикальная установка, особенно при работе вблизи предельного суммарного тока 4 А.
