BECKHOFF ZB7101-0100 буксировочный кабель EtherCAT P PUR

Обзор продукта

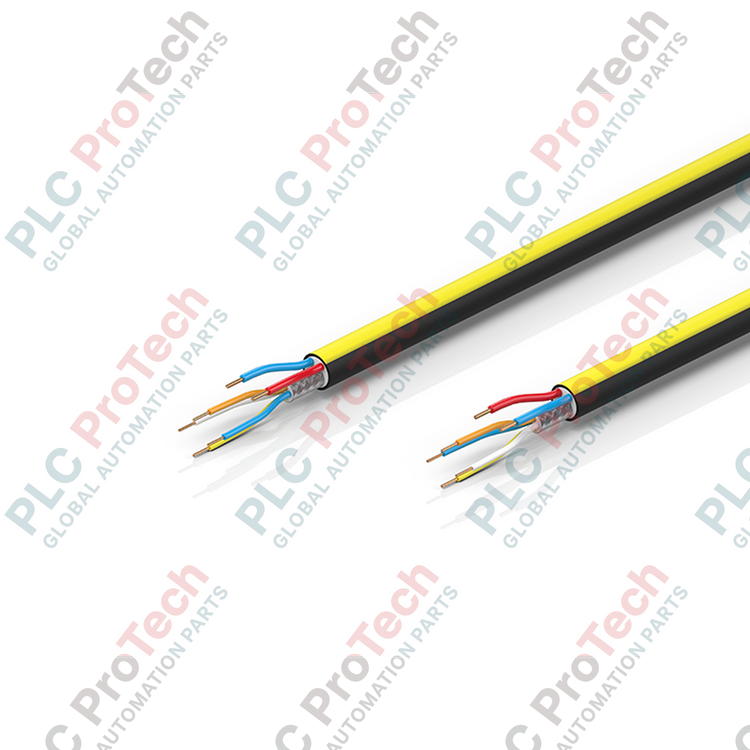

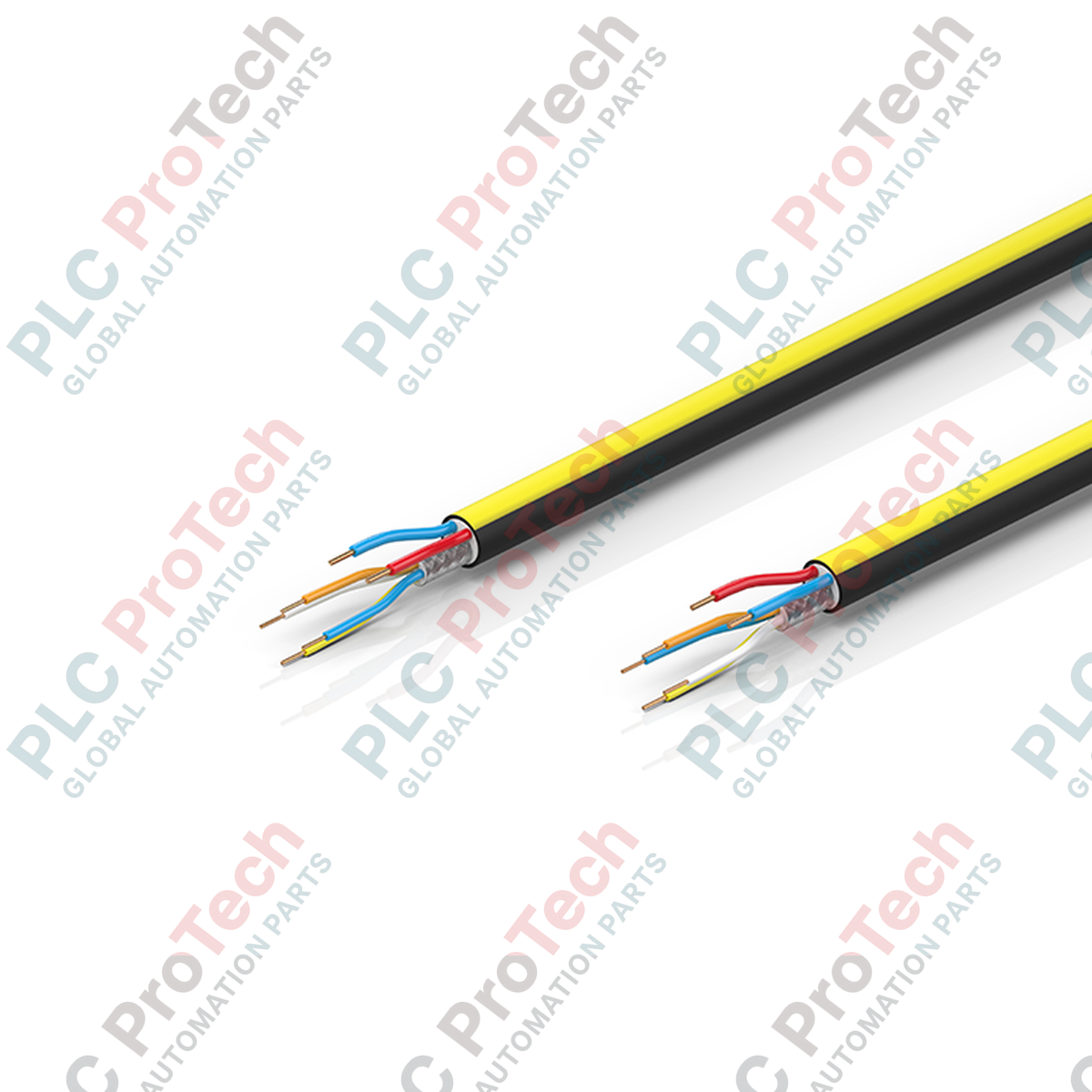

ZB7101-0100 (ZB71010100) представляет собой значительный шаг вперёд в технологии One Cable Automation (OCA), специально разработанный для экосистемы EtherCAT P. Благодаря интеграции высокоскоростной передачи данных и питания периферийных устройств 24 VDC в одной компактной оболочке этот кабель устраняет необходимость в отдельных линиях питания, существенно упрощая прокладку проводов в распределённых архитектурах ввода-вывода. Предназначенный для применения в условиях интенсивных изгибов, например в роботизированных манипуляторах и системах ЧПУ для операций захвата и укладки, он благодаря конструкции из PUR обеспечивает длительную устойчивость к механическим нагрузкам и воздействию химических веществ. В таких требовательных отраслях, как автомобильное производство и изготовление полупроводников, ZB7101-0100 служит базовым компонентом, который минимизирует занимаемое при установке пространство и одновременно повышает время безотказной работы системы благодаря превосходной целостности сигнала.

Техническая конфигурация

ZB7101-0100 использует специальную гибридную внутреннюю структуру, разработанную для EtherCAT P (питание + EtherCAT). Он оснащён 4-жильным элементом Ethernet (1 x 4 x 0.34 mm), оптимизированным для передачи данных со скоростью 100 Mbps, а также двумя отдельными силовыми жилами (2 x 0.75 mm) для Us (питание системы и датчиков) и Up (напряжение периферийных устройств для исполнительных механизмов). Для быстрой идентификации на месте внешняя оболочка из PUR выполнена в чёрном цвете с характерной жёлтой полосой в соответствии со стандартом маркировки EtherCAT P. Конструкция «без общего экрана» в сочетании с пригодностью для кабельных цепей обеспечивает необходимую гибкость при выполнении промышленных движений с большим числом циклов, исключая риск усталости или разрушения внутреннего экрана после миллионов циклов изгиба.

Технические характеристики

Часто задаваемые технические вопросы

Чем ZB7101-0100 отличается от стандартных кабелей EtherCAT?

ZB7101-0100 — это кабель EtherCAT P, то есть он передаёт данные и обеспечивает два независимых источника питания 24 VDC. Стандартные кабели EtherCAT передают только данные. Во избежание повреждения оборудования с этим кабелем необходимо использовать специальные разъёмы и соединительные устройства EtherCAT P.

Что означает жёлтая полоса на оболочке?

Жёлтая полоса является стандартным отраслевым визуальным идентификатором EtherCAT P. Она позволяет техническим специалистам быстро отличать стандартные линии Ethernet/EtherCAT от линий со встроенной передачей питания во время монтажа и обслуживания.

Подходит ли этот кабель для непрерывного движения в кабельной цепи?

Да. Оболочка из PUR и внутренняя конструкция кабеля специально разработаны для применения в кабельных цепях. Кабель сохраняет структурную целостность при постоянных изгибах и высоких ускорениях, характерных для автоматизированных производственных линий.

Каково максимальное расстояние передачи для этого типа кабеля?

В соответствии со стандартом 100Base-TX максимальная длина сегмента между двумя устройствами EtherCAT P составляет 100 метров. Однако падение напряжения на силовых жилах (AWG 18) следует рассчитывать с учётом общей нагрузки, чтобы периферийные устройства получали достаточное питание.

Руководство по проектированию и монтажу

• Контроль радиуса изгиба: При монтаже ZB7101-0100 в кабельной цепи необходимо строго соблюдать минимальный радиус изгиба, равный 10 x внешнему диаметру (примерно 90 mm). Превышение этого предела приведёт к преждевременной усталости жил данных AWG 22 и вызовет периодические ошибки CRC при передаче данных.

• Разгрузка от натяжения и кручение: Обеспечьте надлежащую разгрузку от натяжения на обоих концах кабельной цепи. Кабель должен быть уложен в цепи «без натяжения». При монтаже избегайте любых скручивающих усилий, поскольку гибридная конструкция сердцевины чувствительна к осевому вращению, которое может привести к смещению силовых жил и жил данных.

• Совместимость с окружающей средой: Оболочка из PUR обеспечивает отличную устойчивость к минеральным маслам, смазкам и многим промышленным химическим веществам. Однако при эксплуатации в условиях интенсивного воздействия сварочных брызг или экстремального ультрафиолетового излучения проверьте необходимость дополнительного экранирования или защитного трубопровода, чтобы предотвратить разрушение оболочки.
