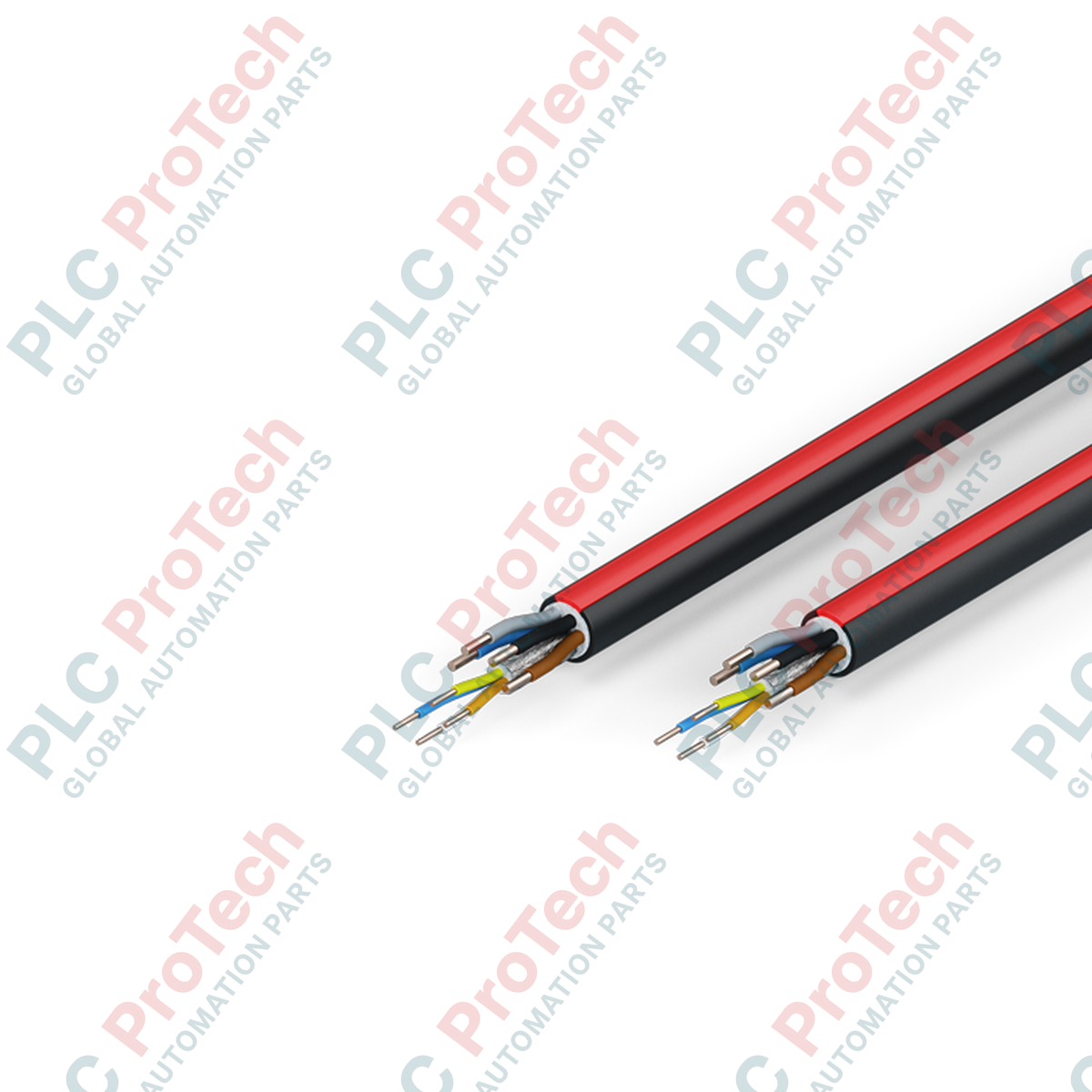

BECKHOFF ZB7215-0100 гибридный кабель EtherCAT P

Обзор продукта

ZB7215-0100 (ZB7215-0100) — высокопроизводительный гибридный кабель EtherCAT P, разработанный для надежной передачи промышленного питания и данных. Кабель общей длиной 10,00 м объединяет высокоскоростную связь EtherCAT и передачу значительной мощности в единой конструкции, совместимой с кабельными цепями. Он предназначен для современных автоматизированных систем, включая роботизированные платформы, многоосевые системы управления движением и децентрализованные кластеры ввода-вывода. Кабель сокращает время монтажа и размеры шкафа управления, обеспечивая превосходную механическую прочность в условиях высокочастотных циклов движения.

Техническая конфигурация

ZB7215-0100 разработан для обеспечения целостности высокоскоростной передачи данных и распределения тока высокой мощности. Компонент Ethernet имеет экранированную 4-жильную конструкцию сечением 0,34 мм² (AWG 22), обеспечивающую надежную связь по промышленной шине даже в условиях высокого уровня электромагнитных помех. Система передачи питания использует четыре проводника сечением 1,5 мм² (AWG 16), обеспечивая повышенную допустимую токовую нагрузку для требовательных приводов и датчиков. Вся конструкция защищена высококачественной оболочкой из полиуретана (PUR), специально разработанной для непрерывных изгибов, устойчивости к истиранию, воздействию промышленных масел и охлаждающих смазочно-охлаждающих жидкостей. Кабель имеет желтую полосу (RAL 1003), позволяющую отличать его от других сетевых линий и предотвращать неправильное подключение при техническом обслуживании.

Технические характеристики

Часто задаваемые вопросы

В чем преимущество желтой полосы на этом кабеле?

Желтая полоса является стандартизированным визуальным обозначением кабелей Beckhoff EtherCAT P с повышенной допустимой токовой нагрузкой. Она позволяет техническому персоналу быстро отличить этот силовой кабель 4 x 1,5 мм² от стандартных линий, предназначенных только для передачи данных.

Подходит ли этот кабель для эксплуатации при значительных перепадах температуры?

Хотя оболочка PUR обеспечивает отличную механическую защиту, необходимо убедиться, что рабочая температура кабельной цепи находится в пределах номинальных ограничений всей системы. PUR сохраняет гибкость и устойчивость в различных диапазонах промышленных температур.

Можно ли использовать этот кабель в стационарных установках?

Да. Хотя он оптимизирован для применения в кабельных цепях (при движении), кабель полностью совместим со стационарными установками. Высококачественные материалы обеспечивают исключительно длительный срок службы как в статичных, так и в динамичных условиях.

Достаточно ли его экранирования для зон с высоковольтными двигателями?

Встроенное экранирование Ethernet рассчитано на стандартные промышленные условия электромагнитной совместимости. В зонах с интенсивными высокочастотными помехами от неэкранированных кабелей двигателей необходимо обеспечить надлежащее заземление «шкаф — корпус» для всего коммуникационного контура.

Рекомендации по монтажу и лучшие практики

• Геометрия кабельной цепи: При установке в кабельную цепь не растягивайте кабель. Он должен свободно лежать внутри цепи, чтобы предотвратить механическое натяжение во время рабочего цикла перемещения.
• Радиус изгиба: Соблюдайте требования к минимальному радиусу изгиба кабелей для кабельных цепей (обычно 10-кратный внешний диаметр). При внешнем диаметре 10,8 мм поддерживайте минимальный радиус изгиба не менее 110 мм во всех динамических применениях.
• Разгрузка от натяжения: Используйте подходящие кабельные зажимы в точках входа и выхода кабеленесущей цепи. Это гарантирует, что динамические усилия движущейся машины будут восприниматься оболочкой кабеля, а не внутренними контактами передачи данных и питания.
