Производитель: Bently Nevada
Номер продукта: 3500/93 135785-02
Страна происхождения:Соединённые Штаты
Тип продукта: Блок дисплея
Штрихкод: 8537101190
Оплата: Банковский перевод (T/T), Western Union
Вес: 2100г
Размеры: 203.2 мм x 412.8 мм x 31.2 мм
Порт отправления: Сямынь
Гарантия: 12 месяцев

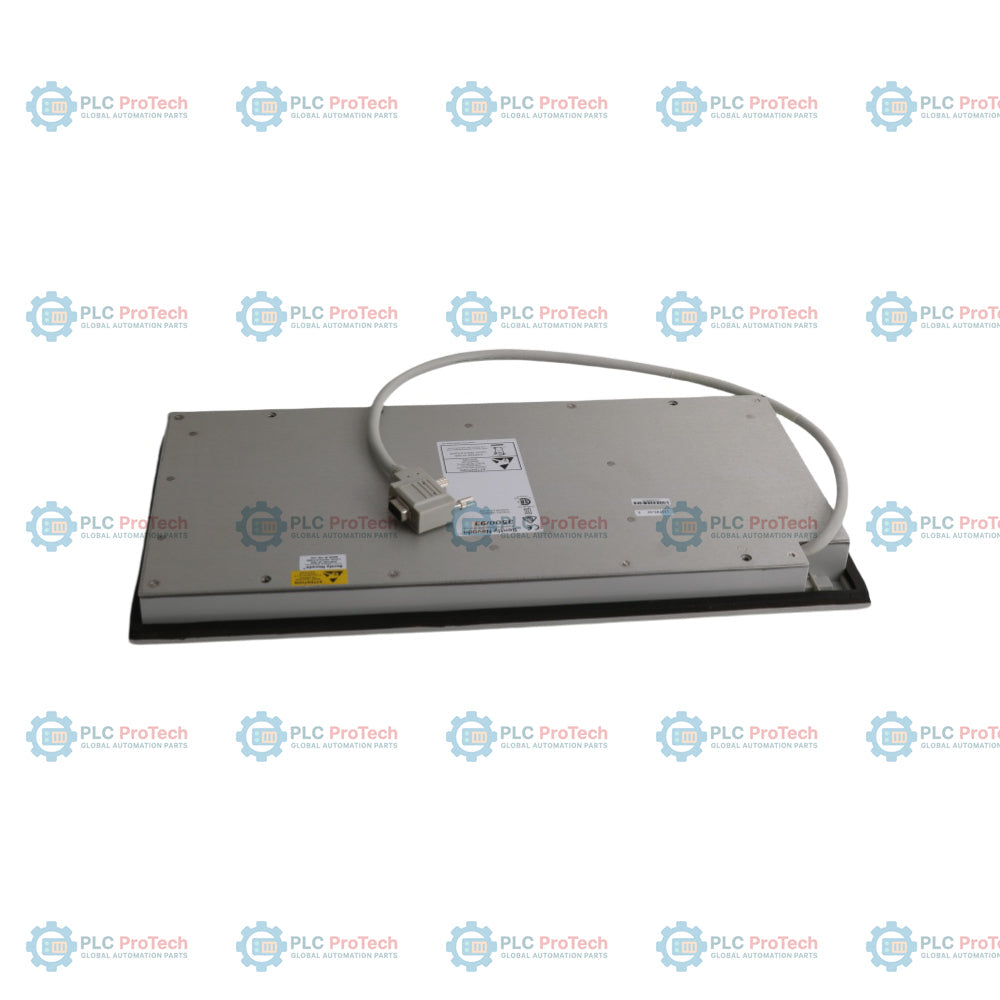

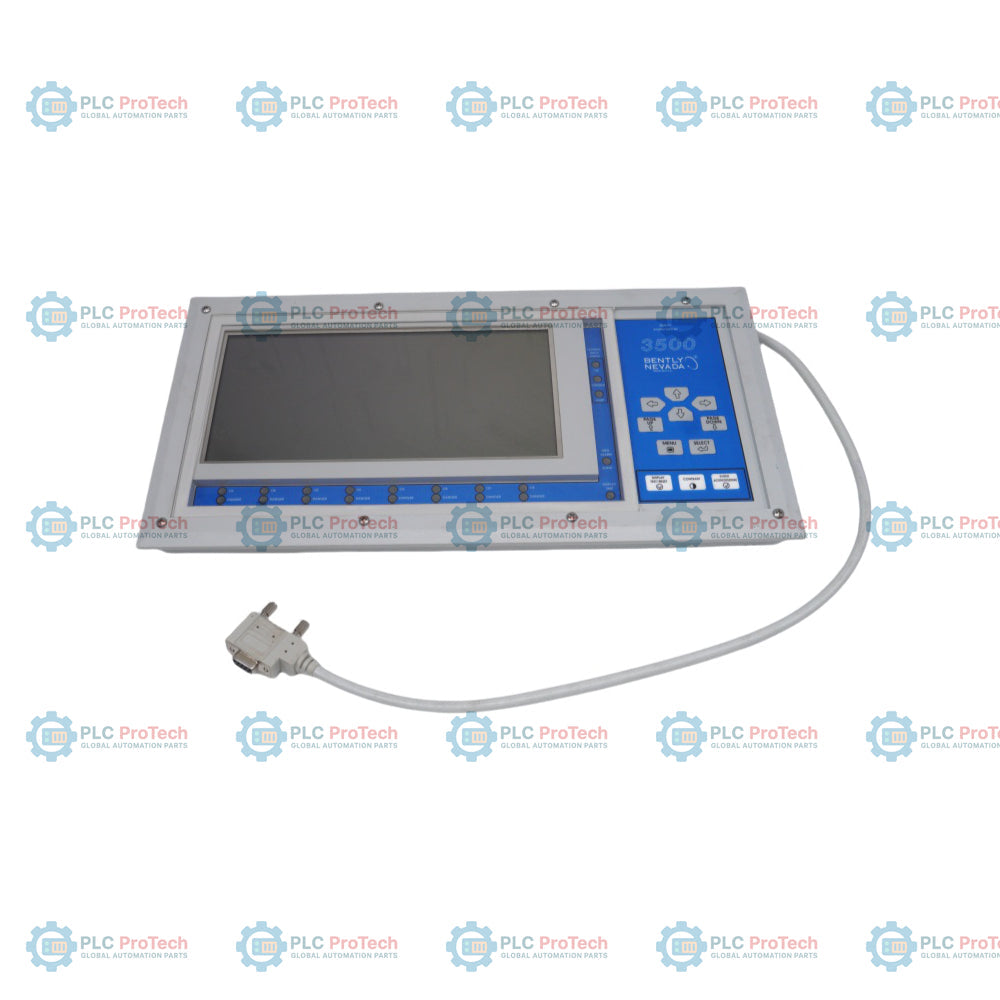

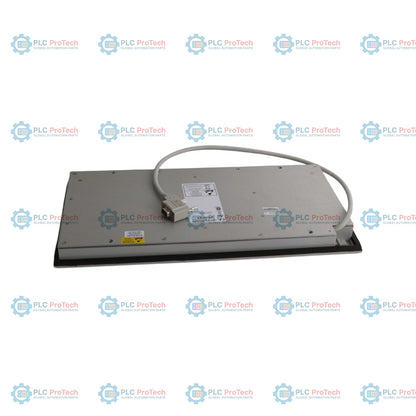

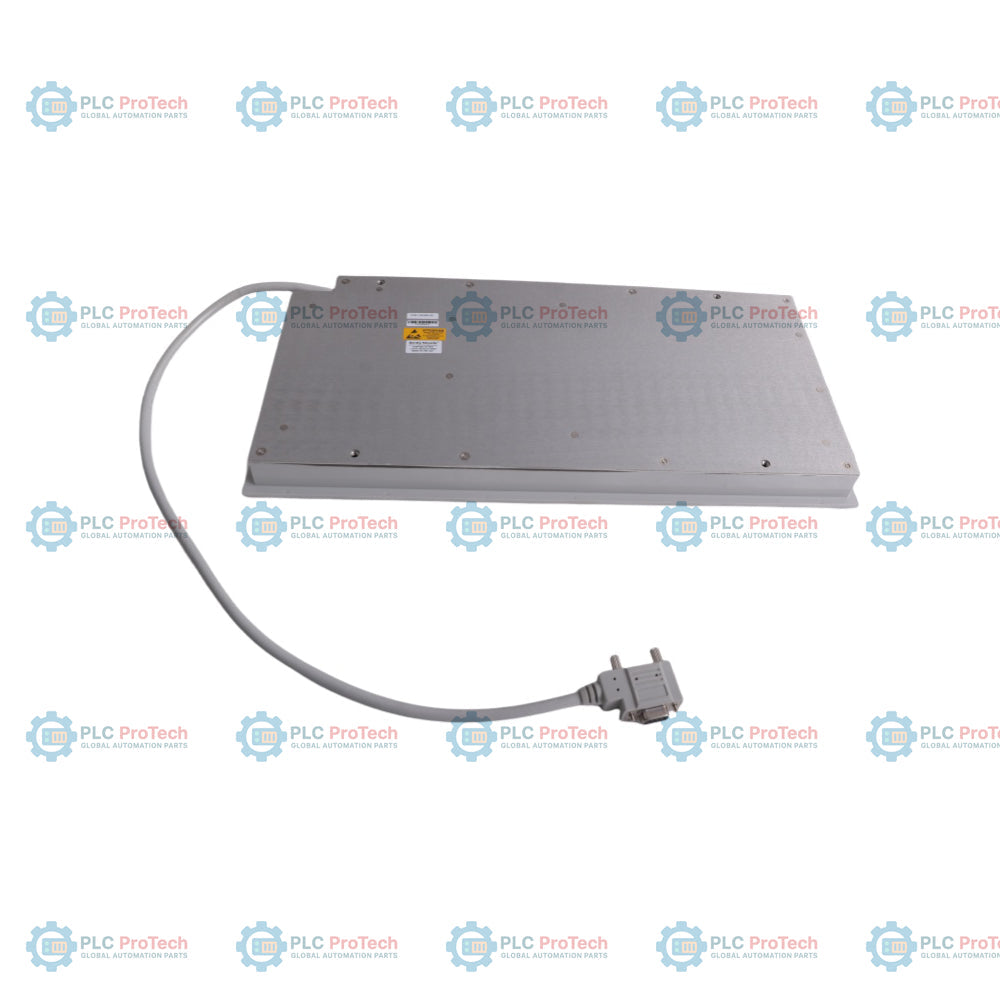

Дисплейный блок Bently Nevada 135785-02 3500/93 представляет собой операторский дисплейный интерфейс с подсветкой, предназначенный для использования в системах защиты оборудования и мониторинга технического состояния 3500. Дисплейный блок обеспечивает графическое и текстовое отображение параметров контролируемого оборудования, состояния стойки и информации об аварийных сигналах.
Дисплейный блок взаимодействует с модулем интерфейса дисплея через интерфейс связи RS422 и поддерживает фирменный протокол Bently Nevada, а также протокол Modbus на основе справочного руководства AEG PI-MBUS300 Rev. E.
Дисплейный блок оснащен несколькими светодиодными индикаторами для отображения состояния стойки и состояния контролируемых каналов. Индикаторы аварийных сигналов визуально отображают состояния нормы, предупреждения и опасности в системе мониторинга.
Трансфлективный точечно-матричный ЖК-дисплей FSTN оснащен белой электролюминесцентной подсветкой для обеспечения видимости в промышленных условиях при низком уровне окружающего освещения. Блок подходит для систем мониторинга оборудования, установленных на объектах производства электроэнергии, нефтегазовых и нефтехимических объектах, а также на промышленных технологических предприятиях.
| Спецификация дисплея | |
| Тип ЖК-дисплея | Точечно-матричный трансфлективный FSTN |
| Разрешение дисплея | 640 x 200 точек |
| Тип подсветки | Белая электролюминесцентная |
| Формат отображения | Графический и текстовый |
| Спецификация светодиодных индикаторов | |
| Индикатор исправности блока | Указывает на правильную работу блока отображения |
| Индикатор нормы стойки | Указывает, что стойка находится в состоянии нормы |
| Индикатор предупреждения стойки | Указывает, что как минимум один канал находится в состоянии предупреждения |
| Индикатор опасности стойки | Указывает, что как минимум один канал находится в состоянии опасности |
| Индикатор нормы (8) | Указывает, что отображаемые каналы находятся в состоянии нормы |
| Индикатор предупреждения (8) | Указывает, что отображаемые каналы находятся в состоянии предупреждения |
| Индикатор опасности (8) | Указывает, что отображаемые каналы находятся в состоянии опасности |
| Индикатор нового аварийного сигнала | Указывает на обнаружение нового аварийного сигнала с момента последнего подтверждения |
| Характеристики связи | |
| Аппаратный интерфейс | RS422 |
| Поддерживаемые протоколы | Фирменный протокол Bently Nevada, протокол Modbus |
| Ссылка на Modbus | AEG PI-MBUS300 Rev. E |
| Частота обновления каналов | 1 секунда, типичное значение |
| Условия окружающей среды | |
| Рабочая температура | от -20 °C до 65 °C |
| Температура хранения | от -30 °C до 80 °C |
| Влажность | 95%, без конденсации |
| Физические характеристики | |
| Физические характеристики | Размеры (В x Ш x Г) |
| 203,2 мм x 412,8 мм x 31,2 мм | 2,1 кг |
| Производитель | Bently Nevada |
| Серия изделий | 3500/93 |
| Назначение контактов разъёма | |
| Интерфейс RS422 | Связь между устройством отображения и интерфейсным модулем дисплея |
Устанавливайте устройство отображения в чистой промышленной панели или в месте размещения операторского интерфейса с достаточной вентиляцией.
Для минимизации электрических помех обеспечьте надлежащее заземление проводов связи RS422.
Прокладывайте коммуникационные кабели отдельно от высоковольтных силовых проводов и кабелей двигателей.
Во время установки избегайте прямого воздействия чрезмерной вибрации, влаги или агрессивной среды.
Перед закреплением устройства проверьте размеры выреза в панели и совмещение крепежных отверстий.
Обеспечьте достаточное окружающее освещение, если требуется работа дисплея в отражающем режиме.
Перед вводом системы в эксплуатацию проверьте целостность экрана коммуникационного кабеля.
Обеспечьте достаточное свободное пространство вокруг дисплея для доступа при обслуживании и циркуляции воздуха.
Для какой системы предназначено это устройство отображения?
Устройство предназначено для систем защиты механизмов Bently Nevada 3500.
Какой тип ЖК-дисплея используется?
В дисплее используется трансфлективный точечно-матричный ЖК-дисплей FSTN.
Есть ли у дисплея подсветка?
Да. Устройство оснащено белой электролюминесцентной подсветкой.
Какой интерфейс связи поддерживается?
Дисплей обменивается данными через интерфейс RS422.
Поддерживает ли устройство связь по протоколу Modbus?
Да. Дисплей поддерживает протокол Modbus на основе AEG PI-MBUS300 Rev. E.
Каково разрешение дисплея?
Разрешение ЖК-дисплея составляет 640 x 200 точек.
Что означает светодиод Rack Alert?
Это означает, что как минимум один контролируемый канал находится в состоянии предупреждения.
Что означает светодиод Rack Danger?
Это означает, что как минимум один контролируемый канал находится в состоянии опасности.
Какова типичная частота обновления каналов?
Типичная частота обновления составляет 1 секунду.
Какой рабочий диапазон температур поддерживается?
Рабочий диапазон составляет от -20 °C до 65 °C.
Каков допустимый уровень влажности?
Устройство поддерживает влажность до 95% без конденсации.
Может ли дисплей отображать графическую информацию?
Да. Дисплей поддерживает графический и текстовый форматы.
