Описание

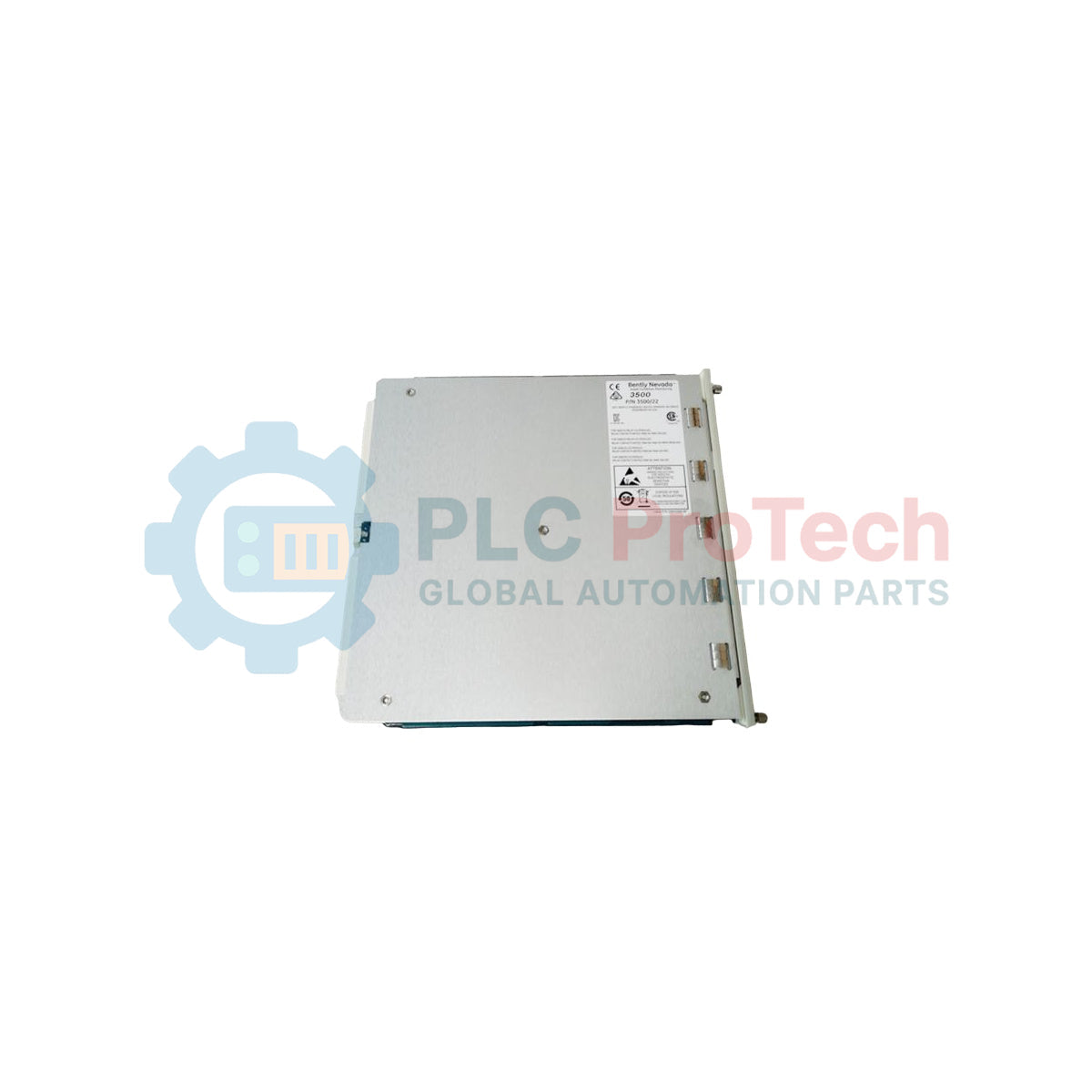

Обеспечивая высокоскоростную связь, устойчивую к помехам, внутри стойки защиты оборудования 3500, модуль Bently Nevada 147364-01 служит физическим интерфейсом для внешних Ethernet-соединений. Этот специализированный оптоволоконный модуль ввода-вывода 100Base-FX устанавливается в задней части стойки непосредственно напротив коммуникационного шлюза 3500/92 для передачи важных диагностических параметров оборудования и данных мониторинга по оптическим сетям. Замена традиционных медных соединений на оптоволоконные обеспечивает полную электрическую изоляцию и устраняет проблемы контуров заземления в сложных промышленных системах телеметрии.
Особенности
-
Стандарт 100Base-FX: обеспечивает работу со скоростью 100 Мбит/с по многомодовому оптоволокну.
-
Полная оптическая изоляция: предотвращает ухудшение целостности сигнала из-за электромагнитных (EMI) и радиочастотных (RFI) помех.
-
Два разъема SC: прямое подключение оптоволоконных линий TX и RX, обеспечивающее надежные и прочные соединения.
-
Прямое подключение к шлюзу: устанавливается непосредственно рядом со шлюзом 3500/92 для обеспечения бесшовной связи по Modbus/TCP или проприетарному Ethernet.
-
Исполнение для тяжелой промышленности: рассчитано на работу в суровых условиях эксплуатации внутри монтажной платы.
Области применения
- Высоковольтные распределительные устройства, где медные сети подвержены риску наводок.
- Системы мониторинга оборудования на больших расстояниях — до двух километров без повторителей сигнала.
- Нефтехимические, нефтегазовые и энергетические объекты, требующие искробезопасной среды передачи.
Технические характеристики
| Параметр |
Спецификация |
| Производитель |
Bently Nevada |
| Номер детали |
147364-01 |
| Протокол физического уровня |
100Base-FX (IEEE 802.3u) |
| Среда передачи |
Многомодовое оптоволокно (62,5/125 мкм или 50/125 мкм) |
| Разъемы интерфейса |
Два разъема SC (TX / RX) |
| Оптическая длина волны |
1300 нм |
| Совместимый модуль шлюза |
Коммуникационный шлюз 3500/92 |
| Диапазон рабочих температур |
от -30 до +65 °C |
| Страна происхождения |
США |
| Масса при транспортировке (расчетная) |
3,0 кг |
| Размеры упаковки (расчетные) |
245 мм x 115 мм x 25 мм |
Подключения и интерфейсы
| Маркировка порта |
Функция / спецификация подключения |
| TX |
Порт оптического передатчика; передает многомодовый световой сигнал 1300 нм на приемник сетевого коммутатора. |
| RX |
Порт оптического приемника; принимает входящий световой сигнал 1300 нм от передатчика сетевого коммутатора. |
Альтернативные модели и совместимость
Многомодовый оптоволоконный модуль ввода-вывода 147364-01 служит прямой альтернативой медным вариантам ввода-вывода системы 3500/92, например использующим соединения RJ45 (такие как 100Base-TX). При переходе с медной платы ввода-вывода на 147364-01 убедитесь, что установленный на передней панели шлюзовой модуль 3500/92 оснащён прошивкой, способной распознавать интерфейсы 100Base-FX, чтобы предотвратить ошибки конфигурации в программном обеспечении Bently Nevada 3500 Rack Configuration Software.
Типичные ошибки при применении и инженерные примечания
Распространённая ошибка при проектировании на объекте — попытка подключить эту многомодовую плату к одномодовым (SM) оптоволоконным линиям. Стандартные одномодовые волокна имеют гораздо более узкую сердцевину, что приводит к высоким оптическим потерям и вызывает сбои связи или периодические падения Link/Act. Для работы этого модуля в одномодовой инфраструктуре необходимо установить внешний промышленный медиаконвертер, преобразующий многомодовое волокно в одномодовое.
Советы по вводу в эксплуатацию и подключению
Всегда проверяйте соответствие перекрёстного подключения RX и TX. Порт TX модуля 147364-01 должен быть напрямую подключён к порту RX сетевого оборудования, и наоборот. До подготовки физических патч-кордов к подключению держите защитные колпачки оптоволоконных портов SC закреплёнными на портах. Взвешенные в воздухе частицы, часто присутствующие в промышленных условиях, могут загрязнить внутреннюю оптическую втулку, из-за чего потребуется специализированная сухая очистка тампоном для восстановления номинальных уровней дБ.
Рекомендации по установке
КРИТИЧЕСКОЕ ПРЕДУПРЕЖДЕНИЕ:
Не вставляйте задний модуль ввода-вывода и не извлекайте его при поданном питании на систему стойки 3500. Неконтролируемые скачки напряжения могут вызвать ошибки объединительной платы и физически повредить чувствительную схему оптических трансиверов. Перед работой с оборудованием заземлите себя на шасси стойки с помощью антистатического браслета.
1
Обесточьте все источники питания стойки 3500 и проверьте отсутствие напряжения с помощью калиброванного вольтметра.
2
Совместите модуль с направляющими платы в слоте объединительной платы непосредственно за соответствующим шлюзом связи 3500/92.
3
Осторожно сдвигайте модуль вперёд, пока разъёмы объединительной платы не войдут полностью.
4
Надёжно затяните невыпадающие винты на передней панели модуля 147364-01, чтобы обеспечить заземление шасси.
5
Снимите защитные колпачки с оптоволоконных разъёмов SC и подключите многомодовый кабель к портам.
