Bently Nevada 1900/65A-00-01-00-00-00, универсальный монитор оборудования серии 1900

Описание

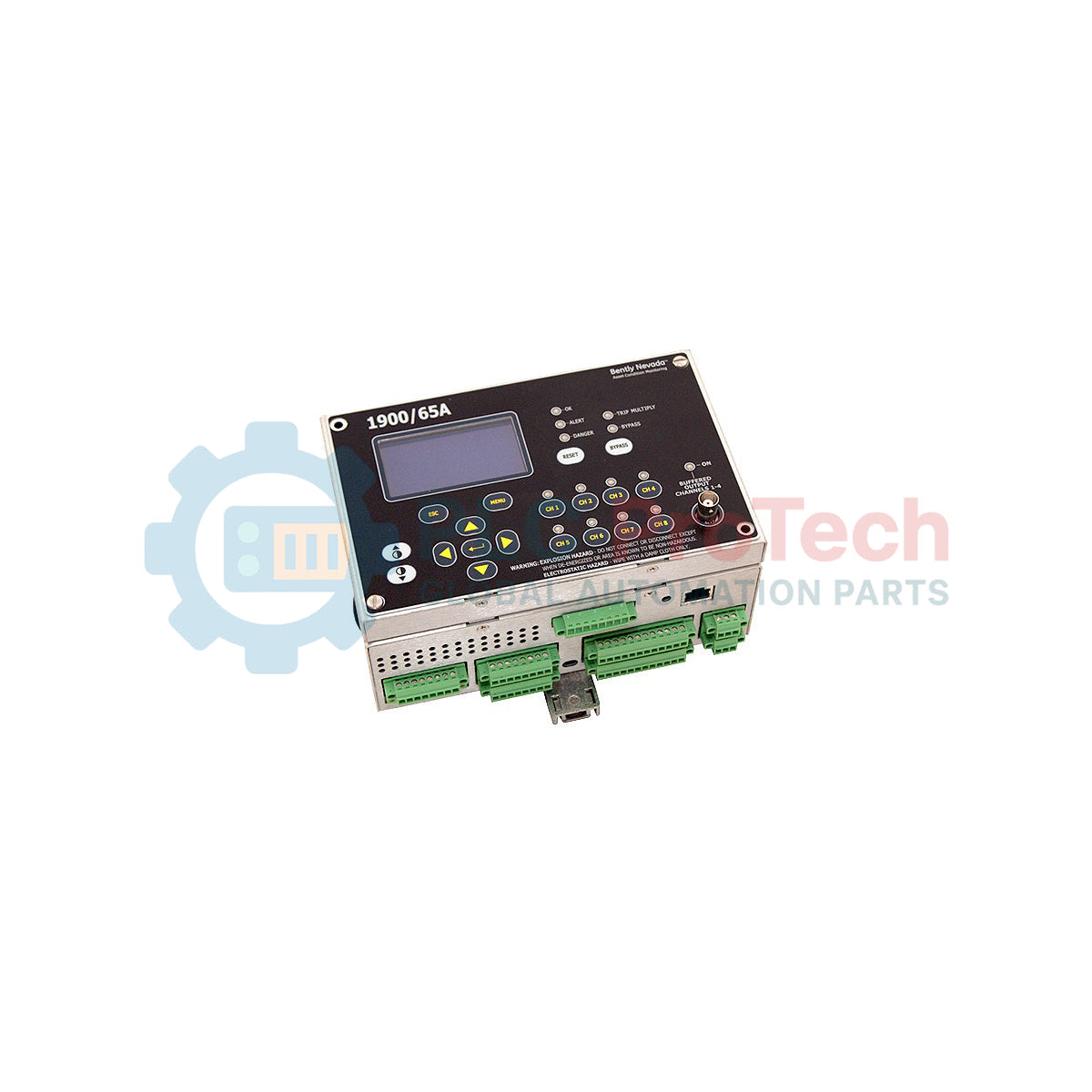

Мониторинг и защита критически важного оборудования среднего размера — основная функция Bently Nevada 1900/65A-00-01-00-00-00. Этот автономный четырёхканальный монитор оборудования общего назначения обеспечивает непрерывный мониторинг вибрации, температуры, скорости или технологических параметров. Разработанная для работы в качестве автономной системы защиты или бесшовной интеграции в более крупные архитектуры мониторинга предприятия, эта модель оснащена встроенным дисплеем на передней панели, установленным на заводе. Такая конфигурация позволяет локально отслеживать значения и диагностировать состояния в реальном времени без внешних интерфейсных панелей. Работая от стандартного низковольтного источника постоянного тока, этот надёжный промышленный монитор обеспечивает экономичную и высоконадёжную защиту оборудования в тех случаях, когда более крупные стоечные системы защиты экономически или физически нецелесообразны.

Характеристики

• Четыре полностью настраиваемых входных канала с поддержкой бесконтактных датчиков, преобразователей скорости, акселерометров или стандартных статических технологических сигналов.
• Встроенный дисплей на передней панели обеспечивает отображение диагностических данных в реальном времени, значений каналов и текущих состояний аварийных сигналов.
• Четыре настраиваемых релейных выхода SPDT, предназначенных для уставок предупреждения и опасности, что упрощает автоматическое снижение уровня опасности или выполнение последовательностей аварийного отключения.
• Четыре буферизованных выхода преобразователей, обеспечивающих чистые исходные аналоговые сигналы для непосредственного анализа с помощью портативного диагностического оборудования.
• Гибкая настройка параметров с помощью специализированного служебного программного обеспечения для оптимизации полосовых фильтров, масштабных коэффициентов и логики реле.

Применения

• Защита вращающегося оборудования: Непрерывный мониторинг вибрации и температуры промышленных вентиляторов, воздуходувок и вытяжных вентиляторов.
• Оборудование для работы с жидкостями: Раннее предупреждение и защита от аварийного отключения центробежных насосов и насосов объёмного типа.
• Поддержка вспомогательного оборудования предприятия: Мониторинг небольших воздушных компрессоров, редукторов приводов градирен и вспомогательных генераторов.
• Автономные корпуса: локальные контуры защиты, когда установка центральной стойки мониторинга серии 3500 физически или финансово нецелесообразна.

Информация для заказа

Номер модели 1900/65A-00-01-00-00-00 указывает точную конфигурацию оборудования, описанную ниже:

Технические характеристики

Подключения и интерфейсы

Эмпирические инженерные выводы

Альтернативные модели и совместимость

Этот аппаратный блок является функциональной и физической прямой заменой более старых версий монитора 1900/65 без суффикса «A». Файлы конфигурации можно экспортировать из устаревших моделей и импортировать с помощью ПО 1900 Configuration Software; однако перед вводом в эксплуатацию необходимо проверить совместимость версий встроенного ПО, чтобы обеспечить соответствие карт регистров.

Типичные ошибки при применении и инженерные примечания

Поскольку в этой аппаратной конфигурации используется опция E: 00 (без обмена данными), она не поддерживает удалённые запросы SCADA через Modbus RTU или Modbus TCP. Для установок, требующих прямой связи с DCS, необходимо использовать аналоговые сигналы или жёстко подключённые релейные цепи аварийного отключения. В качестве альтернативы аппаратную часть необходимо модернизировать или указать конфигурацию с коммуникационным модулем Option E: 01.

Советы по вводу в эксплуатацию и подключению

При подключении портативных анализаторов вибрации к буферизованным коаксиальным выходам на передней панели убедитесь, что диагностический анализатор работает от батареи или имеет оптическую развязку. Такая конфигурация предотвращает проникновение шумовых токов в контуре заземления в чувствительные контуры активного мониторинга системы.

Рекомендации по установке

1. 1
   Подготовьте вырез в панели в соответствии с точными механическими размерами, указанными для рамки панельного монтажа 1900/65A. Установите устройство и равномерно затяните монтажные скобы, чтобы не допустить деформации прокладки.
2. 2
   Проложите кабели преобразователей через отдельные заземлённые металлические кабелепроводы. Подключайте экраны только со стороны прибора, чтобы предотвратить шумовые помехи от токов в контуре заземления.
3. 3
   Подключите источник питания 18–36 В пост. тока к указанным клеммам. Перед подачей питания проверьте правильность полярности, чтобы предотвратить срабатывание внутреннего предохранителя.
4. 4
   Подключите последовательный порт монитора к ПК с установленным ПО 1900 Configuration Software для калибровки датчиков, задания времени задержки срабатывания и проверки активных конфигураций реле.
