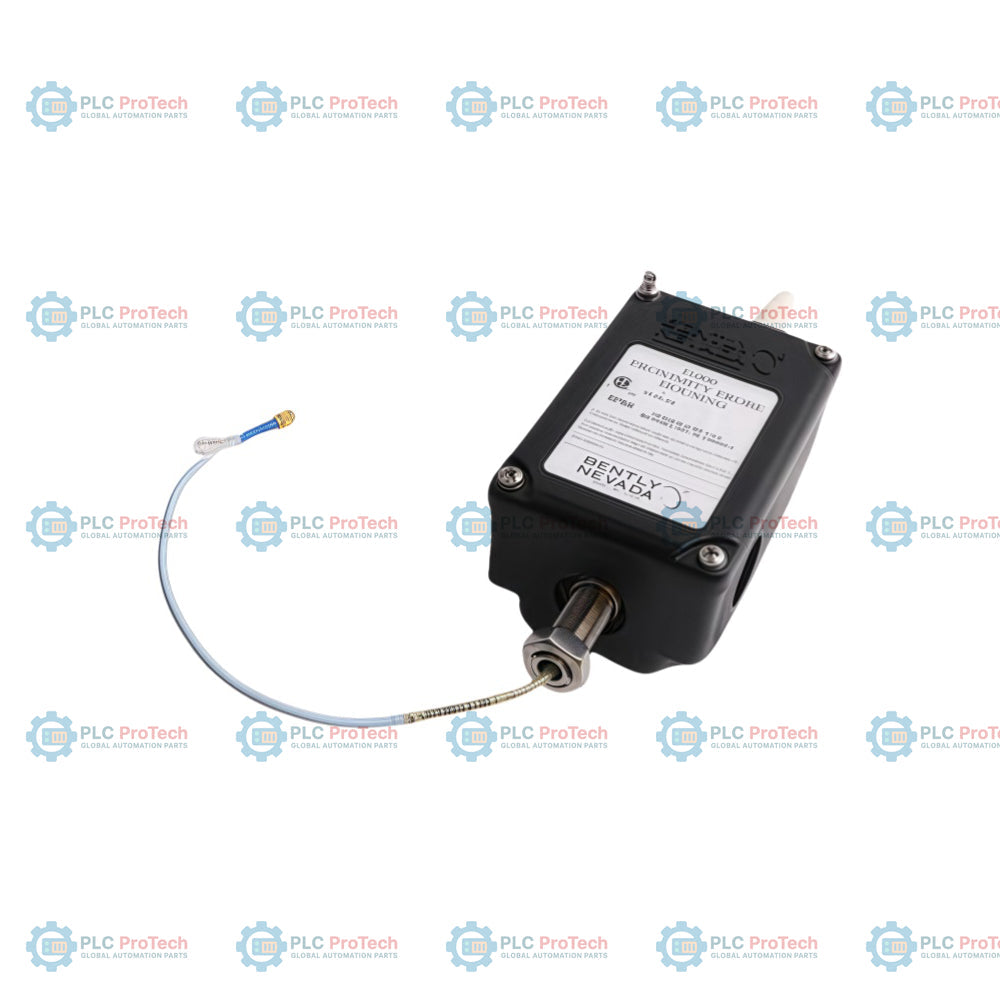

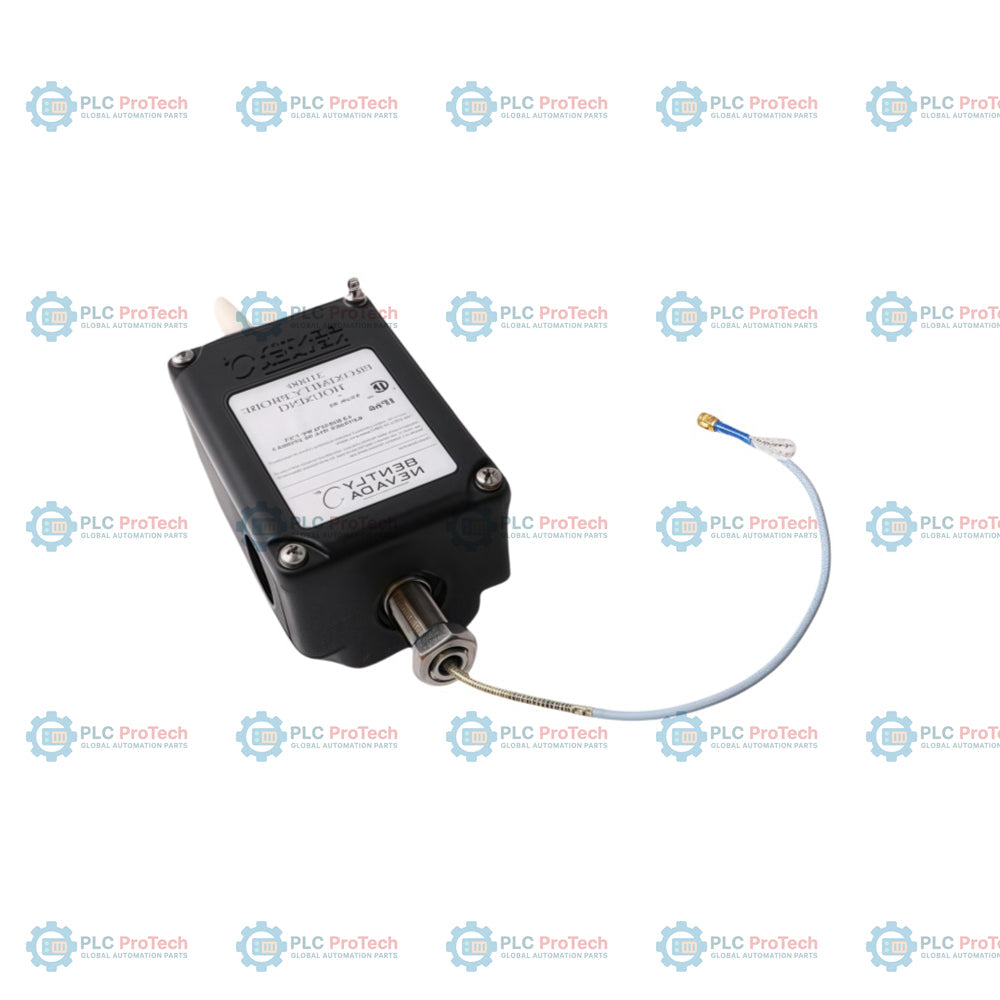

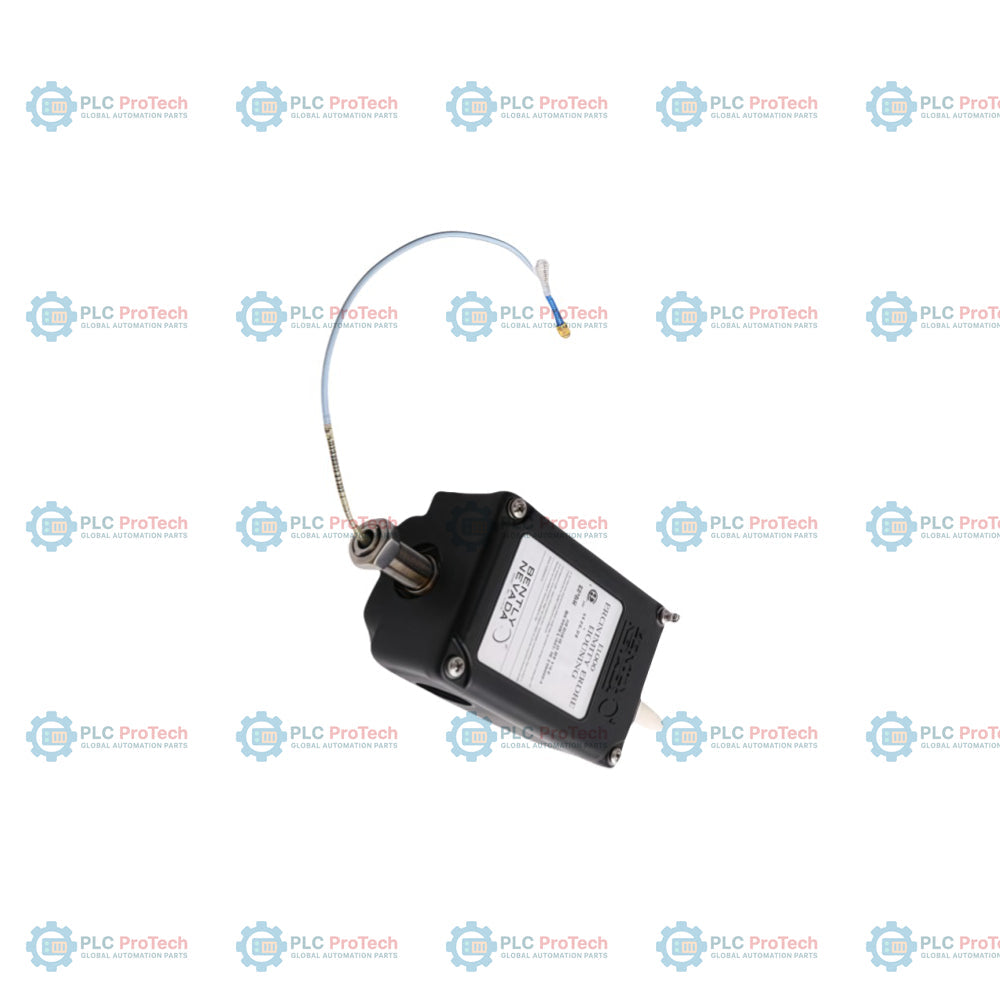

Bently Nevada 31000-16-05-00-100-03-02 Bently Nevada корпусные сборки бесконтактных щупов с дюймовой резьбой

Описание

31000-16-05-00-100-03-02 — это корпусная сборка для английского датчика приближения, специально сконфигурированная с датчиком приближения 3300 XL 8 мм (опция 16) и кабелем датчика длиной 0,5 м (20 дюймов) (опция 05). Эта сборка обеспечивает защиту компонентов системы преобразователя 3300 XL от воздействия окружающей среды и механических повреждений, сохраняя целостность соединения датчика и оконцевания кабеля в условиях эксплуатации промышленного оборудования. Устройство имеет длину проникновения датчика 10,0 дюйма (опция 100) и поставляется без дистанционной втулки (опция 00). Сборка оснащена монтажной резьбой 3/4-14 NPT (опция 02) и включает две заглушки и один фитинг M20, в том числе кабельный уплотнительный зажим для армированных кабелей датчика (опция 03). Предназначенная для стандартных промышленных применений, эта корпусная сборка обеспечивает надёжную опору для датчика приближения и его герметизацию от внешних загрязнений, способствуя точному измерению вибрации вала и осевого положения.

Особенности

• Сконфигурирована для интеграции с датчиком приближения 3300 XL 8 мм
• Включает кабель датчика длиной 0,5 м (20 дюймов)
• Глубина проникновения датчика 10,0 дюйма (опция 100)
• Две заглушки и один фитинг M20 с кабельным уплотнительным зажимом для армированных кабелей
• Монтажная резьба 3/4-14 NPT
• Обеспечивает критически важную защиту компонентов преобразователя от воздействия окружающей среды и механических повреждений

Применение

• Мониторинг вибрации валов вращающихся механизмов
• Измерение осевого положения в энергетическом и нефтехимическом секторах
• Защита оборудования для перекачки жидкостей
• Стандартные промышленные условия, требующие защиты преобразователей приближения от воздействия окружающей среды

Информация для заказа

Опция	Код в этом SKU	Описание
Заказываемый номер детали	31000-16-05-00-100-03-02	31000 — корпусная сборка для английского датчика приближения
A — датчик с разъёмом	16	Датчик 3300 XL 8 мм
B — длина кабеля датчика	05	0,5 м (20 дюймов)
C — длина дистанционной втулки	00	Без дистанционной втулки
D — проникновение датчика	100	Проникновение датчика на 10,0 дюйма
E — фитинги	03	Две заглушки, один фитинг M20, один кабельный уплотнительный зажим
F — монтажная резьба	02	3/4-14 NPT

Технические характеристики

Параметр	Характеристика
Производитель	Bently Nevada
Номер детали	31000-16-05-00-100-03-02
Тип датчика	Датчик приближения 3300 XL 8 мм
Длина кабеля датчика	0,5 м (20 дюймов)
Длина проникновения	10,0 дюйма (254 мм)
Монтажная резьба	3/4-14 NPT
Фитинги	Две заглушки, один фитинг M20, один кабельный уплотнительный зажим
Рабочая температура	от -51 degC до +177 degC (от -60 degF до +351 degF)
Материал корпуса	Полимер (стандартная серия 31000)

Рекомендации по установке

Перед установкой втулки датчика установите наружную гильзу в корпус машины. Отрегулируйте зазор датчика в соответствии со спецификациями системы преобразователя 3300 XL. Отсоедините кабель датчика, чтобы установить корпус на наружную гильзу, затем установите фиксатор под стопорную гайку и затяните её. Снова подсоедините кабель датчика и убедитесь, что защитный кожух разъёма надёжно закреплён. Если используются заглушки отверстий, затяните их с моментом 0,5 N-m (5 in-lbs). При длине проникновения более 12 дюймов (305 мм) рекомендуется установить дополнительную опору гильзы для предотвращения резонанса.

Соответствие требованиям и сертификация

Корпусная сборка серии 31000 предназначена только для механической защиты и защиты от воздействия окружающей среды и не является взрывозащищённым корпусом. Для применения во взрывоопасных зонах необходимо обеспечить соответствие местным электротехническим нормам и документации на соответствующую систему преобразователя 3300 XL.
