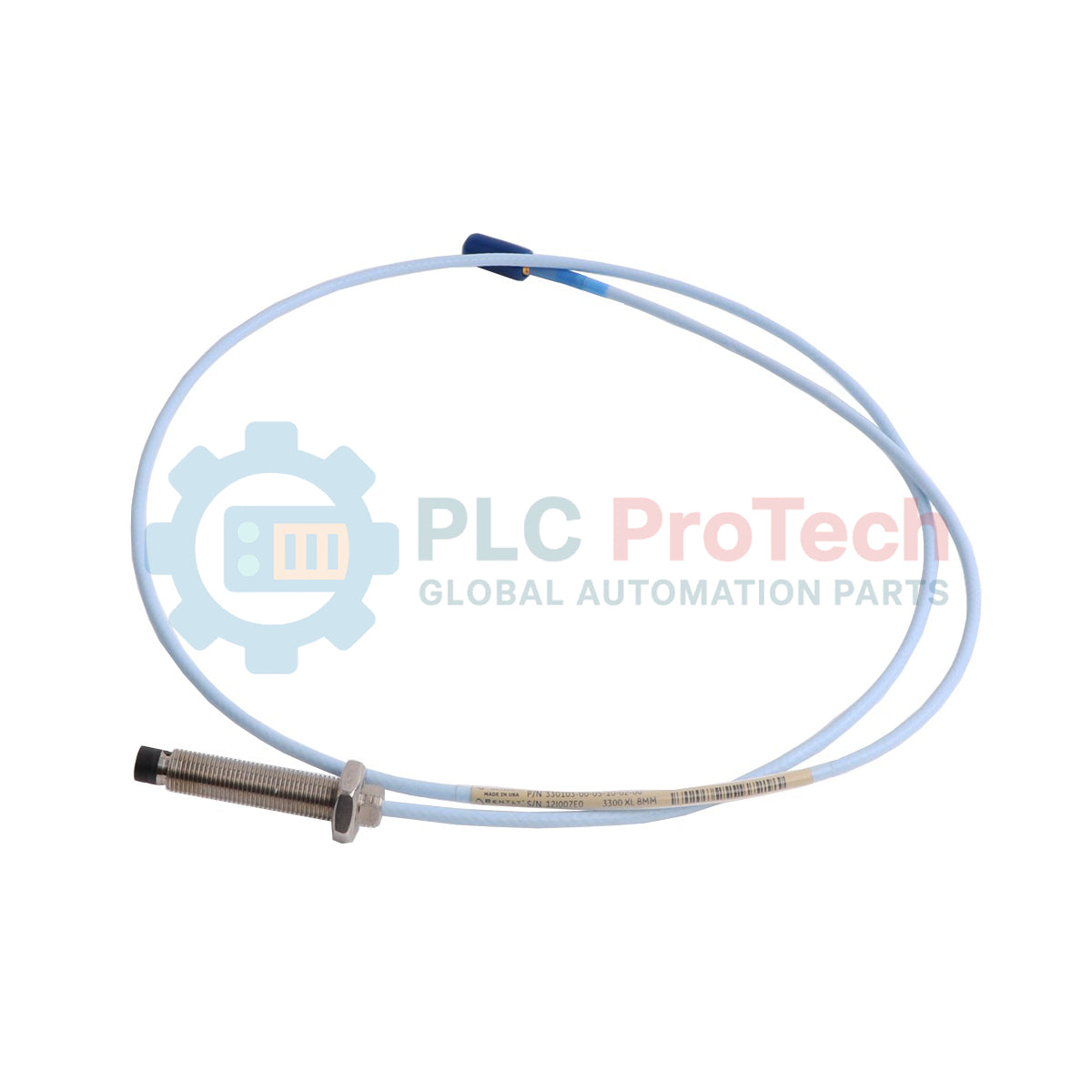

Bently Nevada 330101-00-11-10-02-CN 3300 XL 8-мм датчик приближения

Обзор продукта

 330101-00-11-10-02-CN — это бесконтактный вихретоковый датчик перемещения промышленного класса, разработанный для базовой системы преобразователей приближения Bently Nevada 3300 XL . Являясь критически важным компонентом инфраструктуры защиты оборудования, этот 8-миллиметровый датчик точно измеряет статические и динамические расстояния между наконечником датчика и контролируемым вращающимся валом. В тяжёлых условиях автоматизированной промышленной эксплуатации, включая нефтегазовые НПЗ, тепловые электростанции базовой нагрузки и крупные станции очистки сточных вод, на 330101-00-11-10-02-CN полагаются для получения стабильной механической телеметрии. Отслеживая микроскопические вибрации вала, изменения положения осевой тяги и радиальные зазоры масляной плёнки, он непрерывно передаёт аналоговые показатели непосредственно на стойку мониторинга 3500. Эта обратная связь в реальном времени позволяет операторам инициировать защитное аварийное отключение до возникновения дисбаланса или задиров подшипников, предотвращая катастрофическое повреждение оборудования и значительно сокращая незапланированные простои предприятия.

Расшифровка суффиксов

Точные физические характеристики, конфигурация резьбы, длина удлинителя и нормативные классы безопасности датчика 330101-00-11-10-02-CN определяются структурированной матрицей номера детали:

• 330101 (Базовая платформа): Определяет стандартную конфигурацию бесконтактного датчика приближения 3300 XL 8 мм с дюймовой резьбой корпуса 3/8-24 UNF и незащищённым коаксиальным кабельным выводом.

• 00 (Резьбовой сегмент отсутствует): Определяет длину участка без резьбы 0,0 дюйма, то есть весь наружный металлический корпус имеет непрерывную резьбу 3/8-24 UNF.

• 11 (Общая длина корпуса): Указывает небольшую общую длину корпуса — 1,1 дюйма, оптимизированную для тесных механических пространств и неглубоких радиальных корпусов подшипников.

• 10 (Профиль общей длины): Обозначает общую электрическую длину системы 1,0 метра (3,3 фута), требующую точной интеграции с соответствующими удлинительными кабелями и драйверами Proximitor.

• 02 (тип соединителя): Оснащает стандартный коаксиальный кабель с изоляцией миниатюрным коаксиальным соединителем ClickLoc с фиксирующим интерфейсом.

• CN (региональная сертификация): Указывает на одобрения региональных органов по взрывоопасным зонам для конкретной страны, соответствующие строгим местным стандартам безопасности для взрывоопасных сред.

Эксплуатационные показатели и физические размеры

Часто задаваемые вопросы о телеметрии и техническом обслуживании машин

В чём заключается практическая логика установки конфигурации с общей длиной 1,0 метра?

Контуры контроля близости зависят от точного отслеживания высокочастотного импеданса, откалиброванного на фиксированную общую электрическую длину, обычно 5,0 или 9,0 метра. Зонд длиной 1,0 метра рассчитан на работу с соответствующим удлинительным кабелем 3300 XL длиной 4,0 или 8,0 метра, что позволяет специалисту на месте дотянуться до удалённой соединительной коробки за пределами корпуса машины, сохраняя правильную электрическую длину.

Почему в этой модели используется конфигурация корпуса с непрерывной резьбой длиной 1,1 дюйма?

Комбинация суффиксов 00-11 означает, что зонд не имеет длины без резьбы, а его короткий металлический корпус имеет общую длину 1,1 дюйма. Этот ультракомпактный профиль идеально подходит для кронштейнов, устанавливаемых внутри, или неглубоких крышек радиальных подшипников, где более длинный корпус столкнулся бы с внутренними конструктивными препятствиями или мешал бы целевому валу.

Помогает ли соединитель ClickLoc сохранять целостность сигнального тракта при воздействии сильной вибрации?

Да. Миниатюрный коаксиальный соединитель ClickLoc оснащён автоматическим механическим фиксатором, предотвращающим случайное ослабление соединения. После полного соединения он препятствует разъединению под воздействием низкочастотной вибрации корпуса машины, поддерживая непрерывность и отсутствие ошибок в низковольтной телеметрической цепи.

Руководство по проектированию и установке

• Калибровка напряжения постоянного тока и оптимизация физического зазора:

  При установке зонда 330101-00-11-10-02-CN в монтажный кронштейн убедитесь, что поверхность датчика параллельна мишени. Подключите цифровой мультиметр к выходной цепи датчика Proximitor и отрегулируйте положение зонда, пока напряжение не составит ровно -10,0 VDC. Это значение указывает, что мишень находится в истинном геометрическом центре линейного измерительного поля 3300 XL 8 mm. Убедитесь, что поверхность мишени представляет собой гладкую однородную стальную поверхность AISI 4140, чтобы предотвратить аномалии электрического биения.

• Механика протяжки кабеля через кабелепровод и радиус изгиба кабеля:

  При прокладке неэкранированного коаксиального кабеля по внутренним каналам машины или через внешние кабельные вводы соблюдайте минимальный радиус изгиба 25,4 мм (1,0 дюйма). Никогда не прилагайте чрезмерное тяговое усилие вблизи соединения корпуса датчика или штекера клеммы, поскольку большая сила может сместить внутренний центральный проводник. Нанесите подходящий противозадирный состав на резьбу 3/8-24 UNF и затяните до стандартного момента, не перетягивая, чтобы избежать деформации корпуса.

• Изоляция соединителя и защита герметичного уплотнения от жидкостей:

  Коаксиальное соединение ClickLoc должно оставаться полностью сухим, не содержать токопроводящей плёнки и быть изолированным от конструктивных заземлений корпуса. Надёжно оберните соединённую клемму высококачественной самослипающейся силиконовой изоляционной лентой или поместите её в специальный защитный чехол для соединителя. Такая обработка не позволяет горячим синтетическим смазочным материалам, атмосферной влаге и металлической пыли проникать в резьбу клеммы, предотвращая ошибки из-за контуров заземления и дрейф калибровки.
