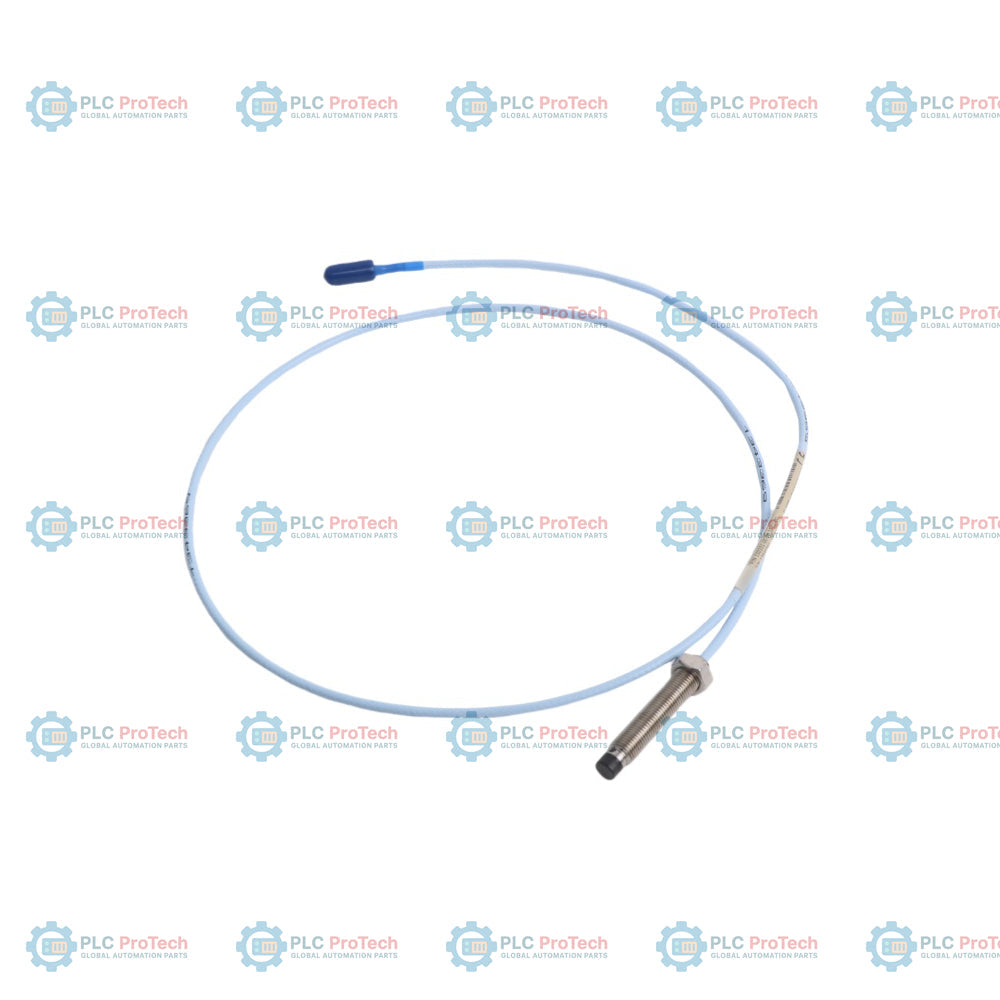

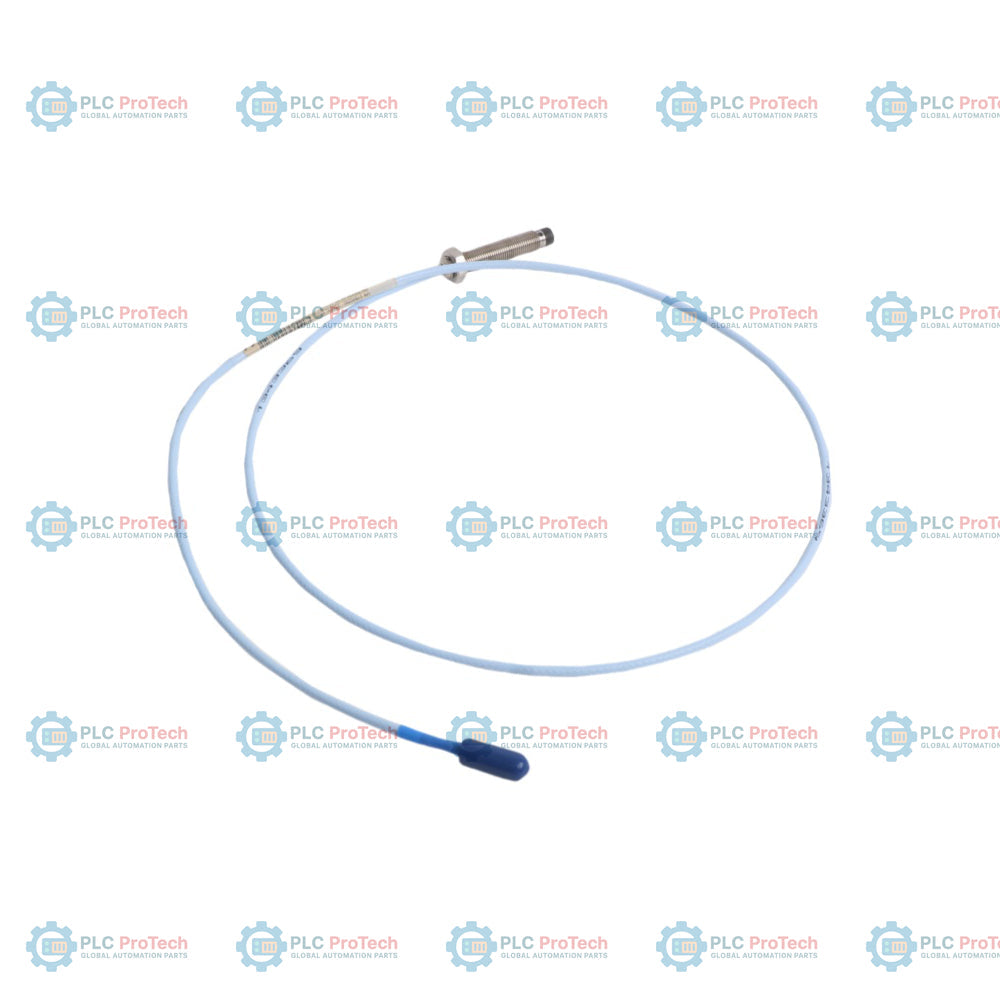

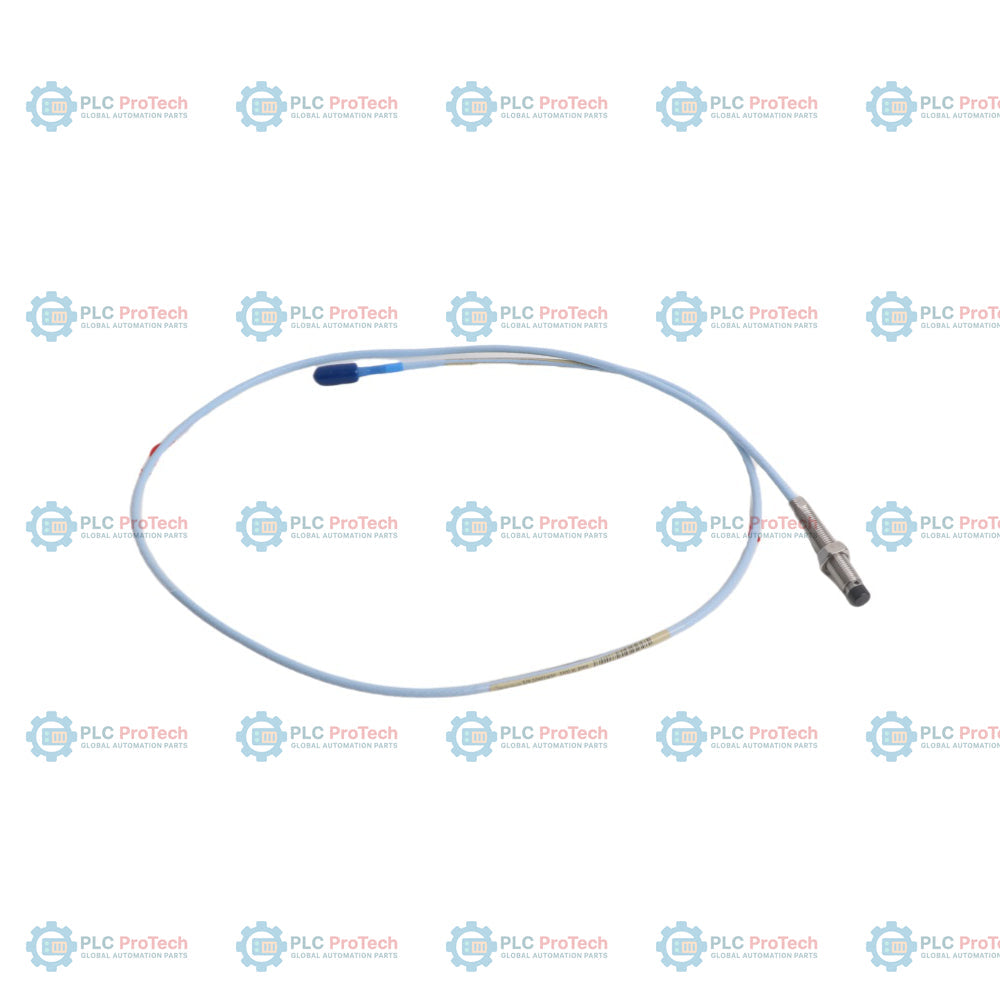

Bently Nevada 330101-00-20-10-10-02-05 Бесконтактный зонд 3300 XL 8 мм

SKU 330101-00-20-10-10-02-05

В наличии

12-month warranty
Free returns within 30 days

Производитель: Bently Nevada
Номер продукта: 330101-00-20-10-10-02-05
Страна происхождения:Соединённые Штаты
Тип продукта: 3300 XL Зонд приближения 8 мм
Штрихкод: 8537101190
Оплата: Банковский перевод (T/T), Western Union
Вес: 140г
Размеры: 45 мм x 95 мм x 95 мм (В x W x Г)
Порт отправления: Сямынь
Гарантия: 12 месяцев

Описание

330101-00-20-10-10-02-05 представляет собой бесконтактный щуп 3300 XL диаметром 8 мм с полностью резьбовым корпусом с резьбой 3/8-24 UNF и участком без резьбы длиной 0,0 дюйма, общей длиной корпуса 2,0 дюйма, общей длиной кабеля 1,0 м и стандартным миниатюрным коаксиальным разъёмом ClickLoc с допусками CSA, ATEX и IECEx для взрывоопасных зон.

Этот небронированный вариант (330101) обеспечивает прямое физическое отличие от бронированных альтернатив, таких как серия 330102, в которой используется оплётка из нержавеющей стали для защиты от механического износа. Вариант разъёма -02 предусматривает открытый миниатюрный коаксиальный разъём ClickLoc, что отличает его от конфигураций -01, включающих установленный на заводе защитный кожух разъёма. Этот щуп, работающий по принципу вихревых токов, используется вместе с датчиком 3300 XL Proximitor и удлинительным кабелем для создания полной измерительной системы для бесконтактного измерения вибрации и положения вала в критически важном вращающемся оборудовании.

Особенности

Небронированная конструкция щупа, предназначенная для установки в стандартном кабелепроводе или защищённом корпусе.
Полностью резьбовой корпус (длина участка без резьбы 0,0 дюйма) и общая длина корпуса 2,0 дюйма с резьбой 3/8-24 UNF.
Интегрированный стандартный кабель длиной 1,0 м для измерительных цепей со стандартной дальностью действия.
Миниатюрный коаксиальный разъём ClickLoc (вариант 02) без защитного кожуха разъёма.
Одобрен для использования во взрывоопасных зонах; имеет сертификацию CSA, ATEX и IECEx (вариант 05).

Применения

Этот бесконтактный щуп используется в системах защиты машин для мониторинга механических параметров вращающегося оборудования. Типичные промышленные применения включают:

Мониторинг вибрации валов и осевого положения паровых и газовых турбин.
Измерение смещения роторов компрессоров и высокоскоростных насосов.
Стационарные установки в корпусах гидродинамических подшипников или корпусах машин.

Информация для заказа

Сегмент варианта	Код для этой товарной позиции	Описание
Заказываемый номер детали	330101-00-20-10-10-02-05	Датчик приближения 3300 XL 8 мм, резьба 3/8-24 UNF, без брони
Сегмент A: длина без резьбы	00	Длина без резьбы 0,0 дюйма (0 мм)
Сегмент B: общая длина корпуса	20	Общая длина корпуса 2,0 дюйма (51 мм)
Сегмент C: общая длина	10	Общая длина 1,0 метр (3,3 фута)
Сегмент E: тип разъема и кабеля	02	Миниатюрный коаксиальный разъем ClickLoc, стандартный кабель
Сегмент F: одобрение органа сертификации	05	Одобрения CSA, ATEX и IECEx для взрывоопасных зон

Технические характеристики

Производитель	Bently Nevada
Номер детали	330101-00-20-10-10-02-05
Семейство продуктов	Система датчика приближения 3300 XL 8 мм
Тип измерения	Перемещение (приближение)
Принцип работы	Вихретоковый
Диаметр наконечника датчика	8 мм
Размер резьбы	3/8-24 UNF
Длина без резьбы	0,0 дюйма (0 мм)
Длина корпуса	2,0 дюйма (51 мм)
Общая длина	1,0 метр (3,3 фута)
Тип разъема	Миниатюрный коаксиальный ClickLoc
Вариант брони	Без брони
Одобрения органов сертификации	CSA, ATEX, IECEx
Габариты	45 мм x 95 мм x 95 мм (В x Ш x Г)
Масса	0,14 кг

Соответствие требованиям и сертификаты

Этот компонент преобразователя соответствует международным стандартам для установок во взрывоопасных зонах при использовании с совместимыми сертифицированными барьерами и датчиками Proximitor:

CSA: Сертифицировано для использования в обозначенных взрывоопасных зонах.
ATEX: Сертифицировано для использования во взрывоопасных средах.
IECEx: Международная схема сертификации для взрывоопасных зон.

FAQ

В чем разница между этим незащищенным щупом и бронированной версией?

Щуп 330101-00-20-10-10-02-05 не имеет брони, что делает его идеальным для установки внутри защитного кабелепровода. В аналогичных конфигурациях, например серии 330102, поверх коаксиального кабеля имеется оплетка из нержавеющей стали, обеспечивающая защиту при непосредственной эксплуатации в абразивных промышленных средах.

Что означает вариант разъема 02 для этого конкретного щупа?

Вариант разъема 02 обозначает стандартный миниатюрный коаксиальный разъем ClickLoc без защиты разъема. Если требуется установить на заводе силиконовый защитный колпачок разъема, следует выбрать код варианта 01.

Какие разрешения для взрывоопасных зон имеет этот бесконтактный щуп 3300 XL?

Эта конфигурация щупа оснащена вариантом агентских разрешений 05, предусматривающим сертификацию для взрывоопасных зон от CSA, ATEX и IECEx.

Как следует согласовать общую длину этого щупа в системе преобразователя?

Общая длина этого щупа составляет 1,0 метра (вариант 10). Для сохранения требуемой калибровки системы 3300 XL на 5,0 или 9,0 метра его необходимо подключить к совместимым удлинительному кабелю 3300 XL и датчику Proximitor, рассчитанным на соответствующую общую электрическую длину системы.
