Bently Nevada 330101-00-25-10-02-CN 3300 XL 8 мм Бесконтактный датчик

Обзор изделия

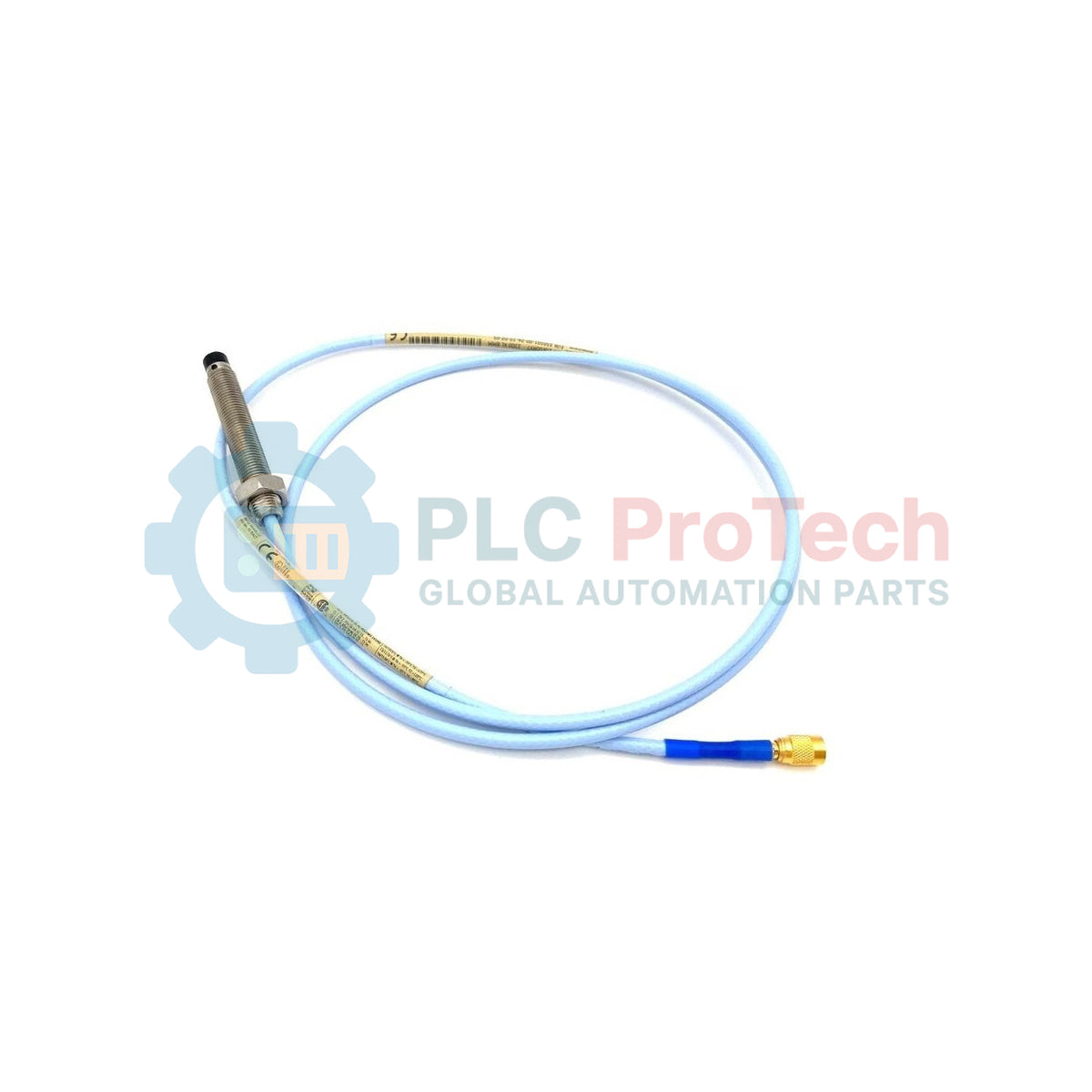

Bently Nevada 330101-00-25-10-02-CN представляет собой высокоточный вихретоковый бесконтактный зонд 8 мм, являющийся ключевым компонентом системы преобразователя 3300 XL. Эта система предназначена для бесконтактных измерений перемещений критически важных вращающихся механизмов и предоставляет важные данные для мониторинга вибрации, определения радиального положения и анализа осевого упора. Она полностью соответствует стандартам API 670 по защите оборудования.

Данная конфигурация оснащена резьбой 3/8-24 UNF, корпусом общей длиной 2,5 дюйма и поставляется без брони из нержавеющей стали. В состав изделия входит встроенный кабель длиной 1,0 метра (3,3 фута), оснащённый миниатюрным коаксиальным разъёмом ClickLoc. Суффикс "CN" обозначает специальные разрешения органов сертификации для отдельных стран, прежде всего NEPSI, для установки во взрывоопасных зонах на территории Китайской Народной Республики. При интеграции в полный контур с удлинительным кабелем 3300 XL и датчиком Proximitor он обеспечивает линейный коэффициент преобразования 7,87 В/мм (200 мВ/мил).

Техническая конфигурация

Информация для заказа

Точная идентификация конфигурации зонда необходима для совместимости системы. Номер детали 330101-00-25-10-02-CN составлен из следующих кодов опций:

Руководство по проектированию и установке

Калибровка контура и общая длина:

Зонд 3300 XL 8 мм представляет собой индуктивный компонент в составе настроенной резонансной цепи. Этот зонд длиной 1,0 метра необходимо соединить с удлинительным кабелем, чтобы получить требуемую общую длину системы (обычно 5,0 или 9,0 метров), откалиброванную для датчика Proximitor. Использование несоответствующей общей длины контура приведёт к значительным ошибкам коэффициента преобразования и дрейфу нулевой точки.

Зазоры для механического монтажа:

Чтобы обеспечить линейный выход и предотвратить помехи при «боковом обзоре», вокруг наконечника датчика необходимо выдержать минимальный боковой зазор 13 мм (0.5 дюйма) от металлических поверхностей. При установке через монтажный кронштейн убедитесь, что кронштейн достаточно жёсткий, чтобы избежать резонансных частот в рабочем диапазоне машины.

Установка зазора и напряжение:

Зазор датчика следует устанавливать в электрическом центре его линейного диапазона. Для системы 3300 XL номинальный зазор в средней точке диапазона составляет 1.27 мм (50 мил), что обычно соответствует выходному напряжению постоянного тока -10.0 Vdc на клемме «OUT» датчика Proximitor.

Защита от воздействия окружающей среды:

Коаксиальный разъём ClickLoc чувствителен к проникновению влаги и смазки. В средах с масляным туманом (распространённых в корпусах подшипников) обязательно используйте защиту разъёма или маслостойкую термоусадочную трубку, чтобы предотвратить «скачки» сигнала или неисправности, связанные с низким сопротивлением изоляции.

Часто задаваемые вопросы по техническому обслуживанию и устранению неисправностей

В: Можно ли использовать этот датчик со старым преобразователем близости 3300 (не XL)?

О: Хотя серия 3300 XL физически совместима, она имеет другой профиль температурной компенсации и стабильность масштабного коэффициента. Для максимальной точности и соответствия API 670 всегда используйте датчики 3300 XL с преобразователями близости 3300 XL.

В: Что указывает на неисправность соединения ClickLoc?

О: Высокочастотный шум или периодическое состояние «Не в норме» на мониторе вибрации часто указывают на ненадёжное или загрязнённое коаксиальное соединение. Проверьте целостность цепи центрального контакта и убедитесь, что соединение сухое.

В: Как устранить «ошибку материала»?

О: Стандартные датчики откалиброваны для стальных мишеней из AISI 4140. Если вал-мишень изготовлен из другого сплава, масштабный коэффициент (В/мм) изменится. Это требует программной настройки масштабного коэффициента или применения коэффициента коррекции материала (MCF).

В: Отличается ли одобрение "CN" по функциям от стандартных одобрений?

О: Нет. Суффикс "CN" подтверждает наличие на устройстве маркировки NEPSI, требуемой китайскими регулирующими органами для взрывоопасных атмосфер. Электрические и механические характеристики остаются идентичными стандартным датчикам 3300 XL.
