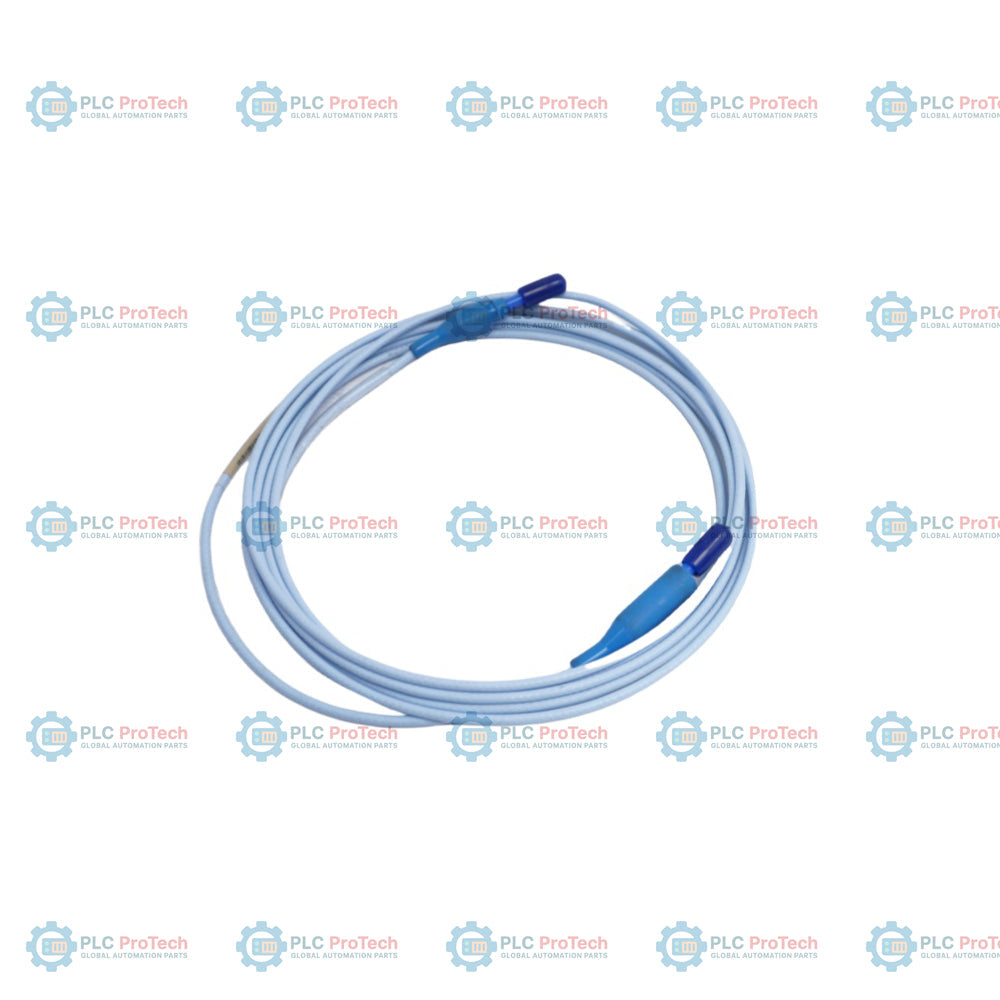

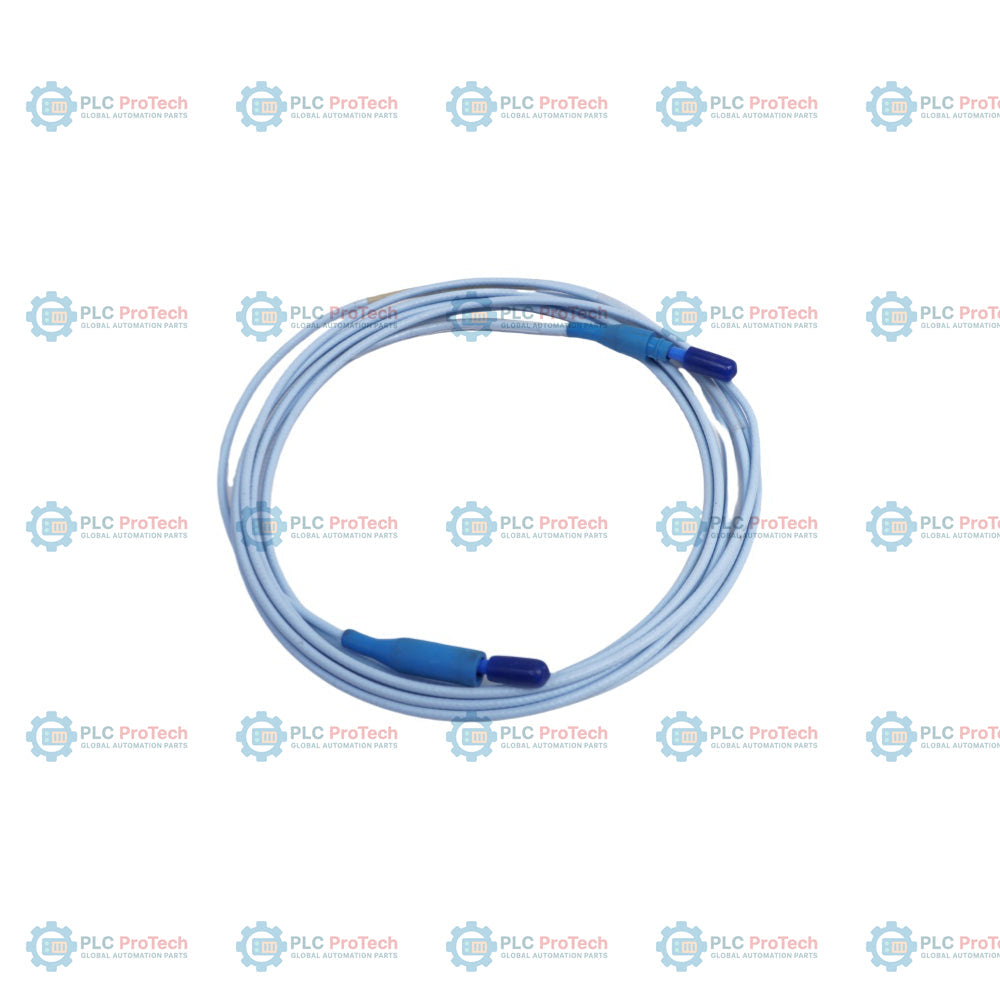

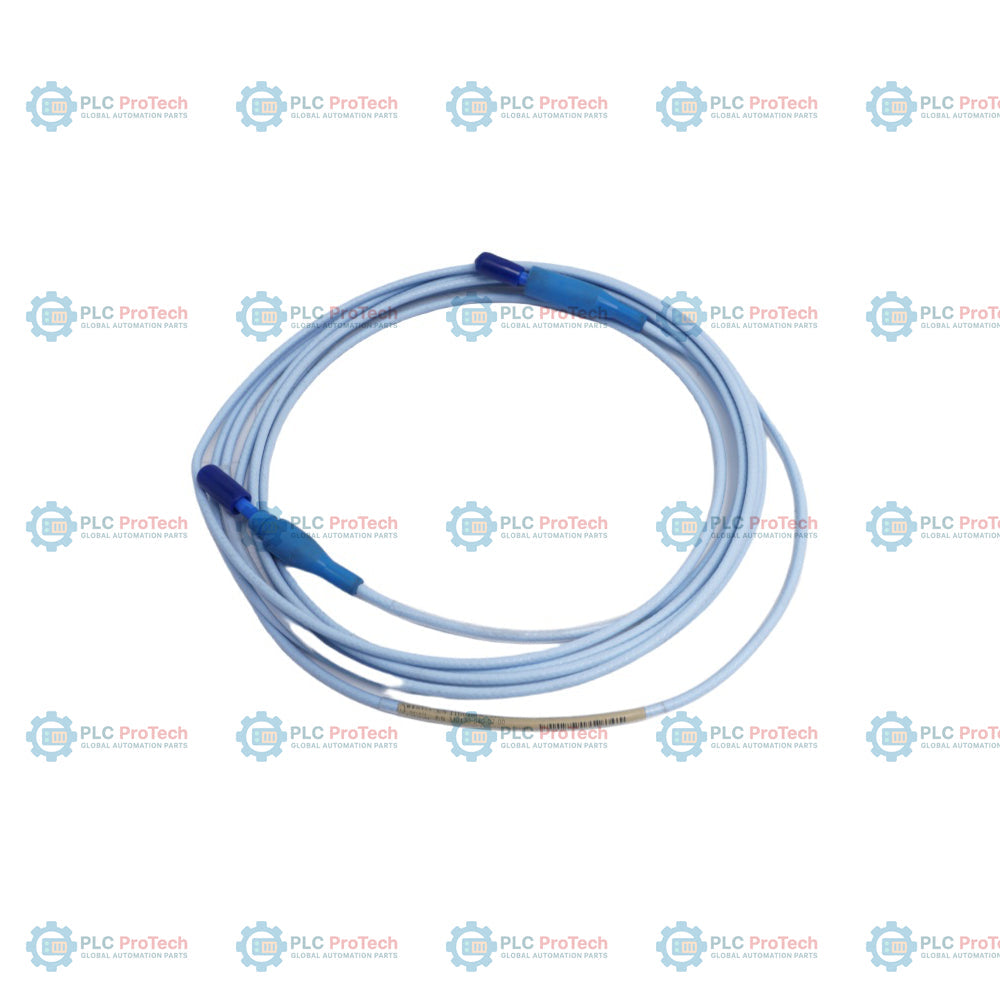

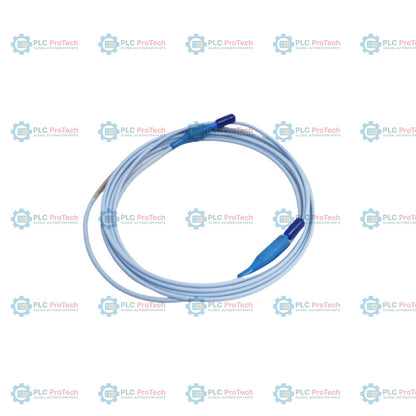

Bently Nevada 330130-040-02-00 3300 XL стандартный удлинительный кабель

Описание

Опция 040 (длина кабеля 4,0 м) и опция 02 (стандартный кабель с защитным кожухом разъёма, без одобрений регулирующих органов) определяют конфигурацию стандартного удлинительного кабеля серии 3300 XL — 330130-040-02-00.

Эта конкретная конфигурация кабеля включает миниатюрный коаксиальный разъём ClickLoc, защищённый кожухом разъёма из фторсиликона. Такая конструкция помогает предотвратить проникновение влаги, попадание пыли и механические повреждения в месте соединения зонда с удлинительным кабелем без необходимости в дополнительной броне. Кабель длиной 4,0 м вместе с зондом длиной 1,0 м образует систему преобразователя длиной 5,0 м, откалиброванную для датчиков близости 3300 XL Proximitor длиной 5 м.

В отличие от бронированных вариантов, таких как варианты B 01 или 03, оснащённых гибкой бронёй из нержавеющей стали, в 330130-040-02-00 используется неэкранированный трёхосный кабель с волновым сопротивлением 75 Ом и изоляцией FEP, сохраняющий минимальный радиус изгиба 25,4 мм (1,0 дюйма) для гибкой прокладки в узких трубопроводах, при этом защитный кожух из фторсиликона предохраняет соединение ClickLoc от воздействия окружающей среды.

Особенности

• Опция 040 обеспечивает физическую длину кабеля 4,0 м (13,1 фута) для систем средней протяжённости.
• Опция 02 включает предварительно установленный защитный кожух разъёма из фторсиликона, предохраняющий соединение зонда с кабелем от масла, пыли и влаги.
• Изоляция FEP (фторированный этилен-пропилен) обеспечивает стабильные диэлектрические характеристики в стандартном диапазоне рабочих температур.
• Позолоченные разъёмы ClickLoc обеспечивают надёжное коаксиальное соединение с низким сопротивлением и тактильной обратной связью в виде «щелчка».
• Опция 00 указывает, что одобрения регулирующих органов не требуются, что упрощает стандартные промышленные конфигурации.

Применения

• Системы мониторинга вращающихся машин (вибрация вала, осевое положение)
• Паровые турбины, газовые турбины и крупные промышленные компрессоры
• Нефтехимические предприятия, электростанции и объекты водоочистки
• Корпуса машин, требующие прокладки неэкранированного кабеля в защитных трубопроводах

Информация для заказа

Технические характеристики

Соединения и интерфейсы

Рекомендации по монтажу

Для создания стабильной цепи защиты машин при монтаже соблюдайте следующие инженерные параметры:

• Соблюдайте физический радиус изгиба кабеля не менее 25.4 mm (1.0 in), чтобы предотвратить повреждение внутренних проводников и фазовые сдвиги.
• Соедините позолоченные коаксиальные разъёмы ClickLoc, затянув их вручную. Максимальный номинальный момент затяжки соединения разъёмов составляет 0.565 N-m (5 in-lbf).
• Убедитесь, что фторсиликоновый защитный элемент разъёма полностью установлен на коаксиальном соединении, чтобы предотвратить попадание машинных смазочных материалов и влаги из окружающей среды.
• Прокладывайте кабели вдали от электрических кабелепроводов высокого напряжения, чтобы минимизировать электромагнитные наводки в цепи преобразователя.

Соответствие требованиям и сертификация

Эта конфигурация изделия (вариант 00) предназначена для использования в условиях, где не требуются разрешения для опасных зон. Компонент изготовлен в соответствии со строгими требованиями системы управления качеством ISO 9001 для систем защиты машин.
