Описание

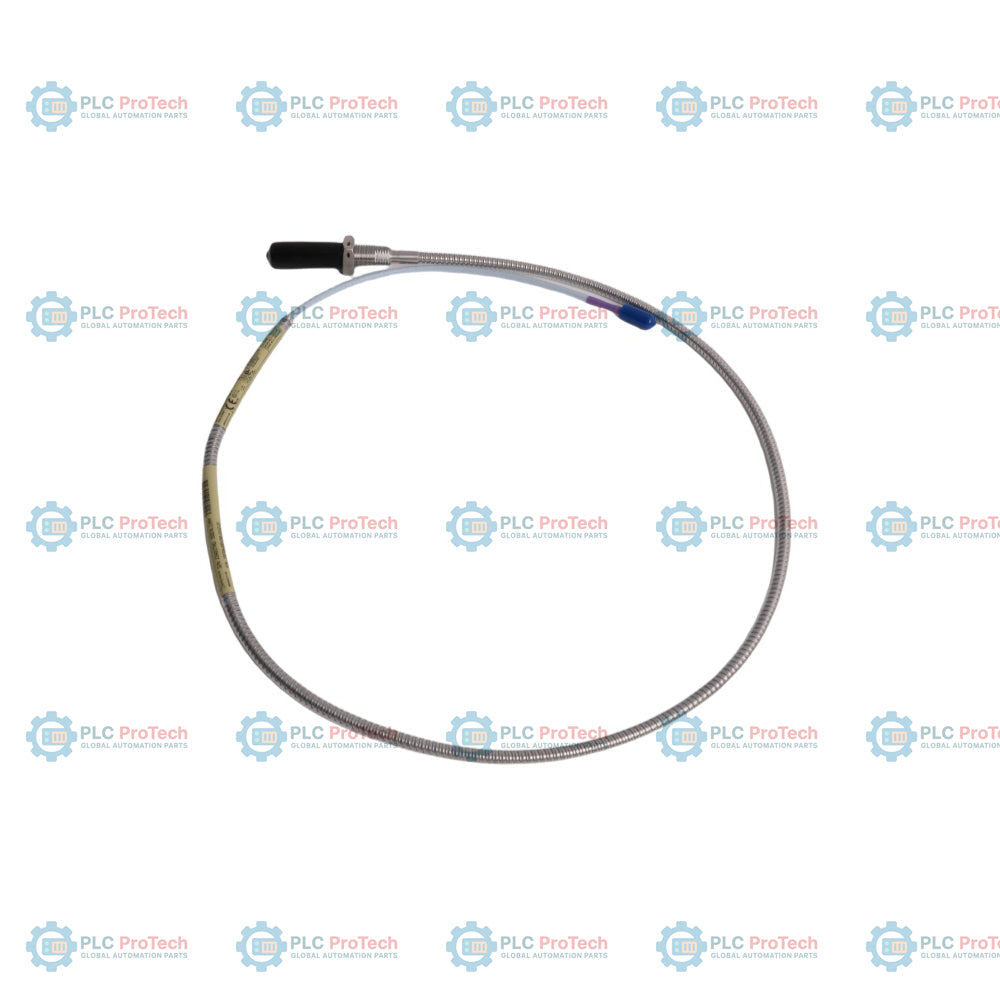

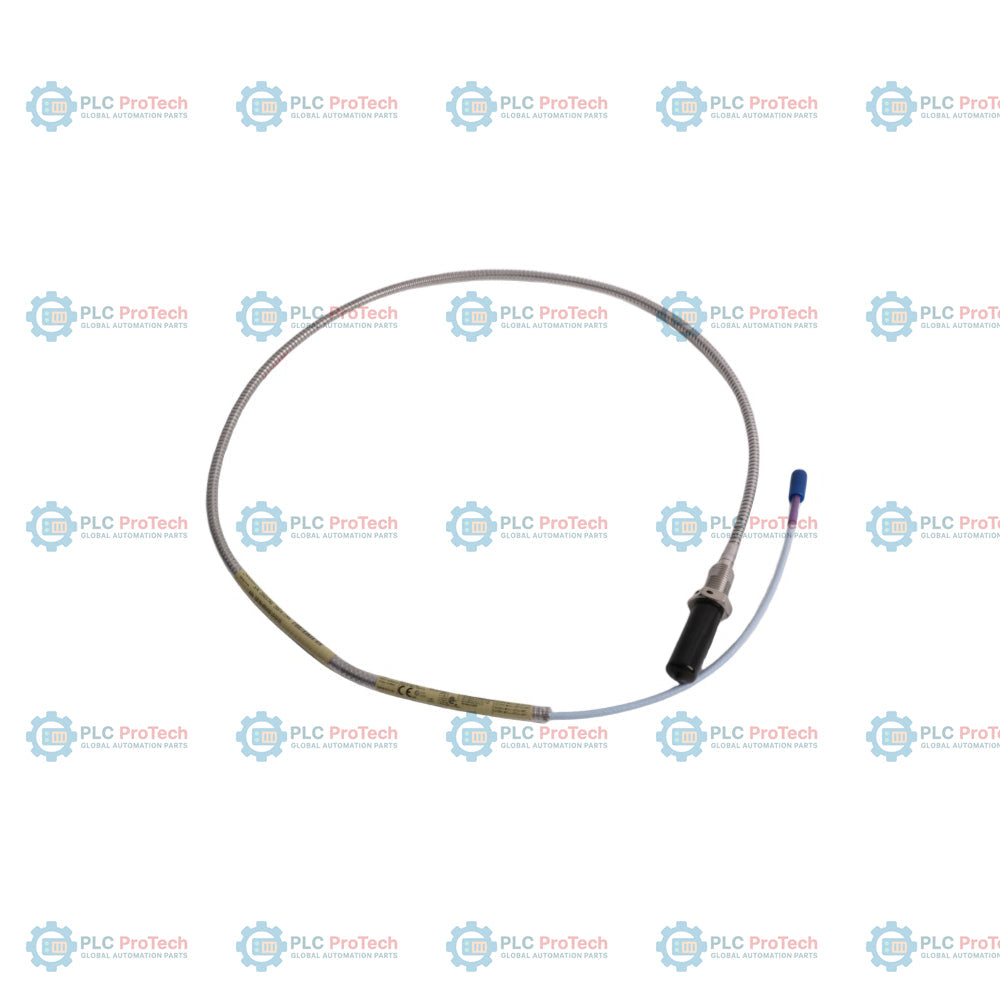

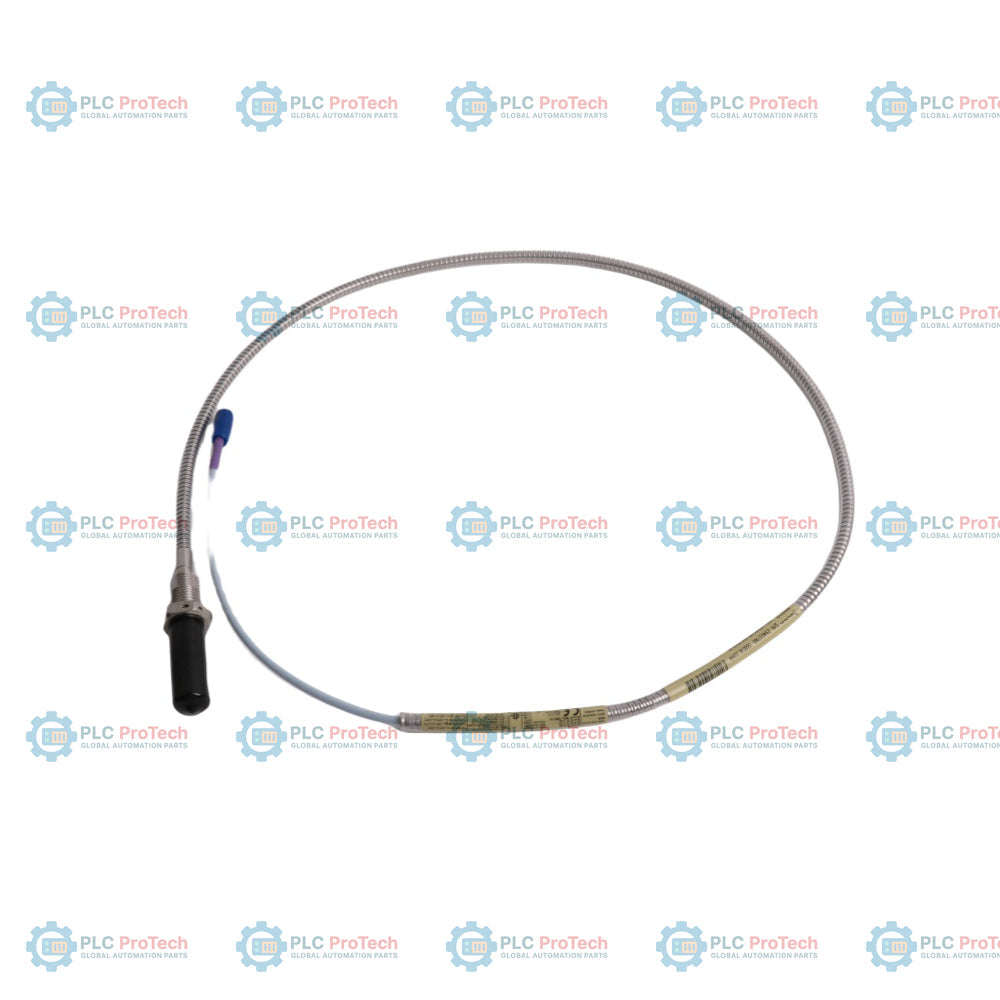

330704-000-050-90-02-05: Бесконтактный вихретоковый датчик перемещения 3300 XL с зондом 11 мм, резьбой M14 x 1,5 и броней из нержавеющей стали, вариантом 000 длины без резьбы, вариантом 050 длины корпуса, вариантом 90 общей длины, вариантом 02 миниатюрного коаксиального разъема ClickLoc и вариантом 05 с сертификатами нескольких органов сертификации. Этот датчик входит в измерительные цепи 3300 XL 11 мм и предназначен для измерения осевого положения вала и динамической вибрации машин с подшипниками скольжения.

Данная конфигурация оснащена метрическим корпусом M14 x 1,5, защищенным гибкой броней из нержавеющей стали AISI 302 с внешней оболочкой из FEP, что обеспечивает повышенную механическую защиту в тяжелых промышленных условиях. В отличие от моделей без брони или с дюймовой резьбой, этот зонд имеет длину корпуса 50 мм и длину без резьбы 0 мм для надежного крепления, а также общий кабель длиной 9,0 м. Встроенный трехосный кабель длиной 9,0 м подключается непосредственно к датчику Proximitor длиной 9 м, устраняя необходимость в промежуточном удлинительном кабеле и сокращая общее количество точек соединения в корпусах турбин или компрессоров.

Особенности

• Вариант 000 обеспечивает полностью резьбовой метрический корпус M14 x 1,5 с длиной без резьбы 0 мм для максимальной стабильности крепления в тонкостенных корпусах.
• Вариант 050 обеспечивает общую длину корпуса 50 мм, оптимизированную для стандартных корпусов машин и кронштейнов с резьбовыми отверстиями.
• Вариант 90 обеспечивает общую длину зонда 9,0 м (29,5 фута), позволяя напрямую подключать его к датчику Proximitor длиной 9 м.
• Вариант 02 оснащен миниатюрным коаксиальным разъемом ClickLoc на стандартном трехосном кабеле с изоляцией FEP.
• Вариант 05 обеспечивает несколько сертификатов для взрывоопасных зон, включая ATEX, IECEx и CSA.
• Защитная броня из нержавеющей стали AISI 302 с внешней оболочкой из FEP защищает кабель зонда от механических ударов, истирания и проникновения масла.
• Наконечник зонда из полифениленсульфида (PPS) обеспечивает долговечность и совместимость со смазочными материалами промышленного оборудования.

Применения

• Измерение осевого положения ротора (осевого упора) и дифференциального расширения с контролем нарастания в паровых турбинах.
• Контроль радиальной вибрации вала и относительного смещения корпуса в высоконапорных турбокомпрессорах.
• Контроль положения штока и падения штока в поршневых компрессорах.
• Измерение частоты вращения тахометром и определение фазового эталона (Keyphasor) в крупных турбогенераторах.

Информация для заказа

Технические характеристики

Рекомендации по установке

• Убедитесь, что наконечник щупа имеет свободную от препятствий целевую область диаметром не менее 30.5 mm, в идеале изготовленную из стали AISI 4140.
• Соблюдайте рекомендуемый зазор 2.5 mm (100 mils), чтобы рабочий диапазон контура преобразователя оставался линейным.
• Ограничьте момент затяжки корпуса значением 21.1 N-m (187 in-lb) и не превышайте максимальный номинальный момент 63.3 N-m (560 in-lb), чтобы избежать деформации корпуса.
• Соблюдайте минимальный радиус изгиба 25.4 mm (1.0 in) вдоль трассы бронированного кабеля, чтобы предотвратить структурную деградацию триаксиального кабеля.
• Защищайте коаксиальные разъёмы от воздействия машинного масла и химических веществ; при установке внутри корпуса машины используйте подходящие защитные чехлы или втулки для разъёмов.

Соответствие требованиям и сертификаты

• Искробезопасное исполнение (ATEX/IECEx): Ex ia IIC T5...T1 Ga, Ex ia IIIC T90C...T280C Dc; Class I, Zone 0, AEx/Ex ia IIC T5...T1 Ga; Class I, Groups A, B, C, D; Class II, Groups E, F, G; Class III.
• Искробезопасность / повышенная безопасность: Ex nA/ec IIC T4/T5 Gc; Class I, Zone 2, AEx/Ex nA/ec IIC T4/T5 Gc; Class I, Division 2, Groups A, B, C, D.
• Стандарты ЭМС: EN 61000-6-2 (помехоустойчивость для промышленных сред) и EN 61000-6-4 (эмиссия для промышленных сред).
• RoHS: соответствует Директиве ЕС 2011/65/EU и SJ/T 11364-2024.
• Функциональная безопасность: сертифицировано для контуров SIL 2 (HFT=0) и SIL 3 (HFT=1).
