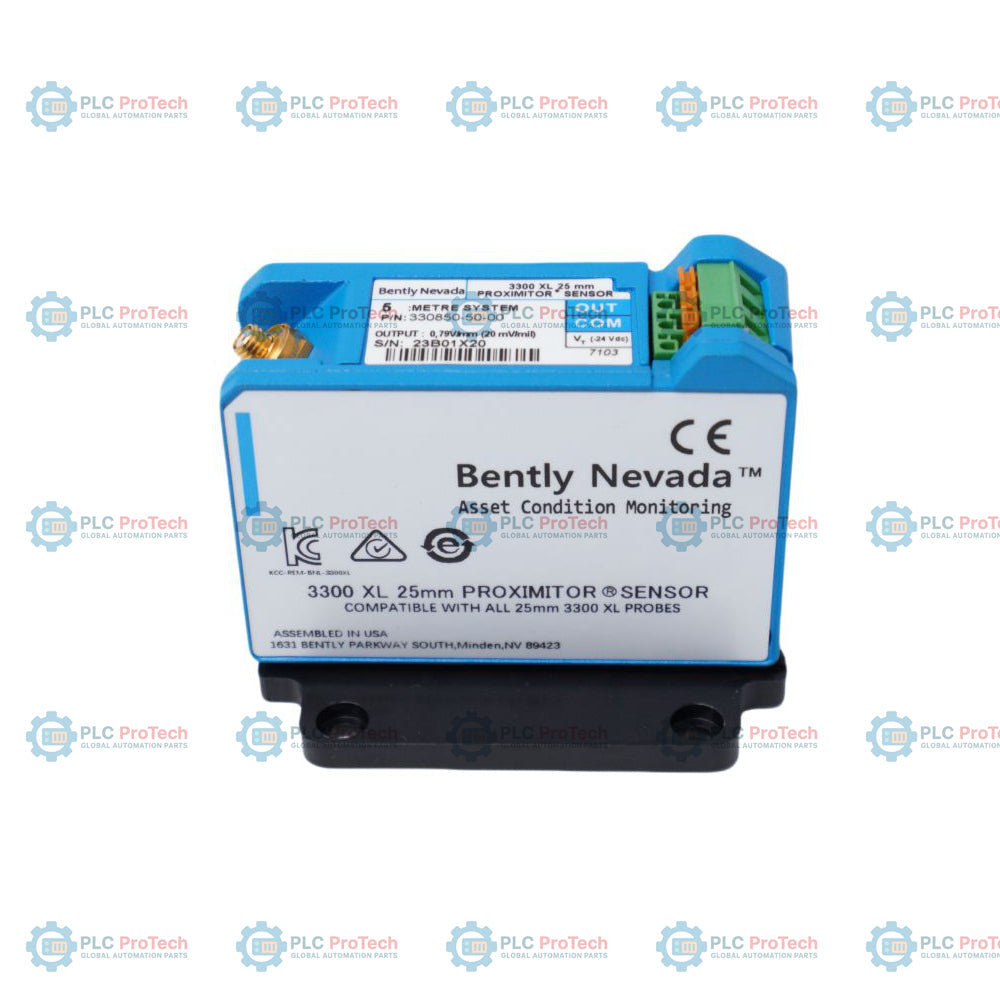

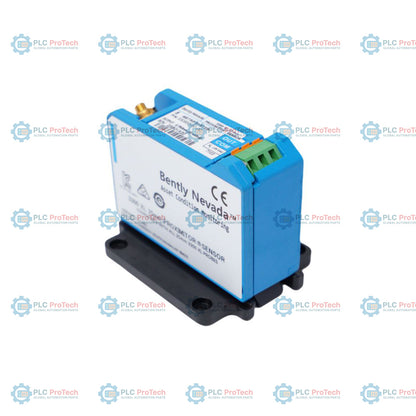

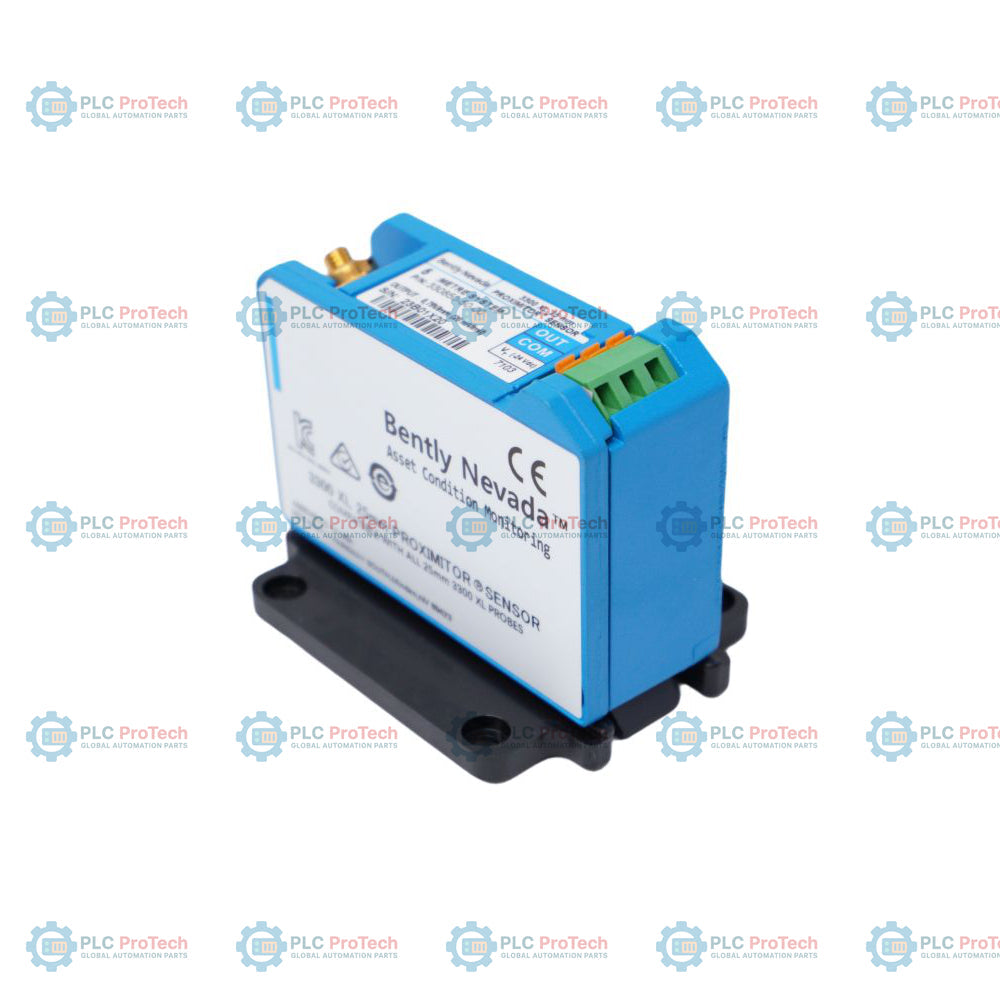

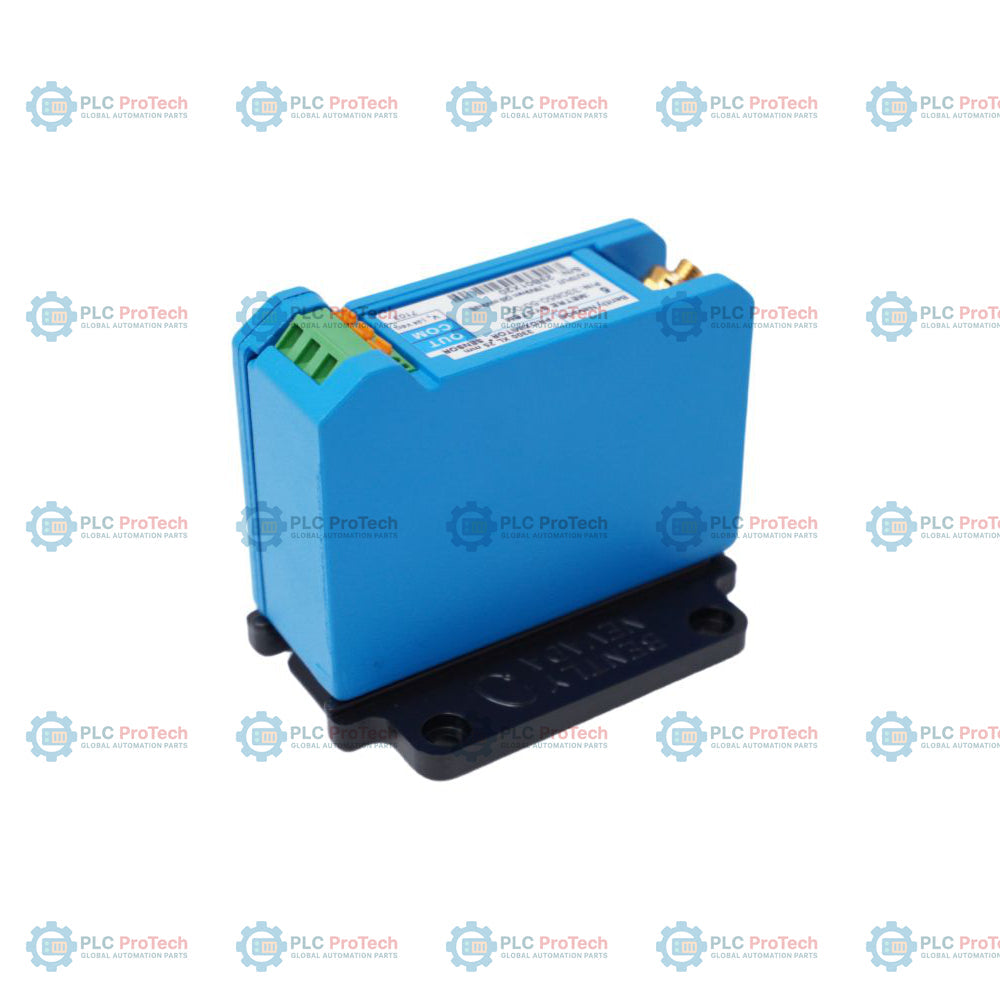

330850-50-00 Указывает на датчик Proximitor 3300 XL, 25 мм, выполненный с системой длиной 5,0 метра, панельным монтажом на плоскую поверхность и без разрешений регулирующих органов. Этот датчик служит аналоговым преобразователем сигнала в системе бесконтактного преобразователя 3300 XL, 25 мм, формируя непрерывный выходной сигнал напряжения, прямо пропорциональный расстоянию между наконечником соответствующего зонда 25 мм и материалом мишени.
В отличие от исполнений с монтажом на DIN-рейку или вариантов с разрешениями для искробезопасных цепей, этот прибор специально предназначен для панелей общего назначения, устанавливаемых во взрывоопасных зонах. Он поддерживает приложения для контроля смещения крупных объектов, например контроля осевого положения паровой турбины и дифференциального расширения. Система рассчитана на стабильную работу в широком диапазоне температур при использовании с зондами 330851 и удлинительными кабелями 330854.
| Вариант | Код для этой позиции SKU | Описание |
|---|---|---|
| Номер детали для заказа | 330850-50-00 | Датчик Proximitor 3300 XL, 25 мм |
| A: общая длина и вариант монтажа | 50 | Система длиной 5,0 метра (16,4 фута), панельный монтаж |
| B: вариант с разрешением регулирующих органов | 00 | Без разрешений регулирующих органов |
| Параметр | Значение характеристики |
|---|---|
| Manufacturer | Изготовитель |
| Bently Nevada (Baker Hughes) | 330850 |
| Базовая модель | 330850-50-00 |
| Номер детали | Совместимость с преобразователями |
| Поддерживает один бесконтактный датчик 3300 XL 25 мм и удлинительный кабель | Линейный диапазон |
| 12,7 мм (500 мил) | Пределы линейного диапазона |
| Начинается примерно с 0,63 мм (25 мил) и простирается до 13,33 мм (525 мил) | Средний коэффициент масштабирования (ASF) |
| Номинально 0,787 В/мм (20 мВ/мил) | Отклонение от наилучшей аппроксимирующей прямой (DSL) |
| Менее ±0,31 мм (±12 мил) при стандартных рабочих условиях | Требования к входному источнику питания |
| от -17,5 В пост. тока до -26 В пост. тока без барьеров; от -23 В пост. тока до -26 В пост. тока с барьерами | Потребляемый ток |
| Не более 12 мА | Выходное аналоговое напряжение |
| Приблизительно от -1,5 В пост. тока до -11,5 В пост. тока | Выходной импеданс |
| 50 Ом | Амплитудно-частотная характеристика |
| от 0 до 2,7 кГц (обычно +0, -3 дБ) при длине полевой проводки до 305 метров | Поддерживаемые кабели полевой проводки |
| от 0,2 до 1,5 мм2 (16–24 AWG); рекомендуется экранированная трехжильная витая пара | Максимальная длина полевой проводки |
| 305 метров (1000 футов) до контролируемого оборудования | Диапазон рабочих температур |
| от -51 °C до +100 °C (от -60 °F до +212 °F) | Диапазон температур хранения |
| от -51 °C до +105 °C (от -60 °F до +221 °F) | Предельная относительная влажность |
| 100% конденсация, не предназначен для погружения | Материал корпуса |
| Алюминий A380 | Масса Proximitor |
| Соединения и интерфейсы | Обозначение клеммы |
|---|---|
| Описание и назначение | Коаксиальный разъем |
| Входы от согласованных бесконтактного датчика 3300 XL 25 мм и удлинительного кабеля | Системная общая точка / обратный путь |
| OUT | Аналоговый линейный выходной сигнал напряжения (от -1,5 В пост. тока до -11,5 В пост. тока) |
| VT | Входная клемма источника питания (от -17,5 В пост. тока до -26 В пост. тока) |
Установите Proximitor на плоскую металлическую панель или поверхность корпуса с помощью четырех входящих в комплект панельных самонарезающих винтов с резьбой 6-32. Снимите изоляцию внешнего полевого кабеля, чтобы оголить проводники сечением от 0,2 до 1,5 мм2 (16–24 AWG), и вставьте их непосредственно в клеммные колодки SpringLoc. Затяните коаксиальные соединения вручную для надежного контакта, не превышая максимально рекомендуемый момент 0,565 Н·м (5 дюйм-фунт-сила). Поддерживайте условия окружающей среды в пределах допустимого диапазона рабочих температур и защищайте коаксиальные разъемы самослипающейся силиконовой лентой, если возможно воздействие влаги.
Global Express Shipping
Returns & Warranty
Производитель: Bently Nevada
Номер продукта: 330850-50-00
Страна происхождения:Соединённые Штаты
Тип продукта: 3300 XL 25 мм Датчик Proximitor
Штрихкод: 8537101190
Оплата: Банковский перевод (T/T), Western Union
Вес: 255г
Размеры: 70 мм × 120 мм × 120 мм (В × Ш × Г)
Порт отправления: Сямынь
Гарантия: 12 месяцев
