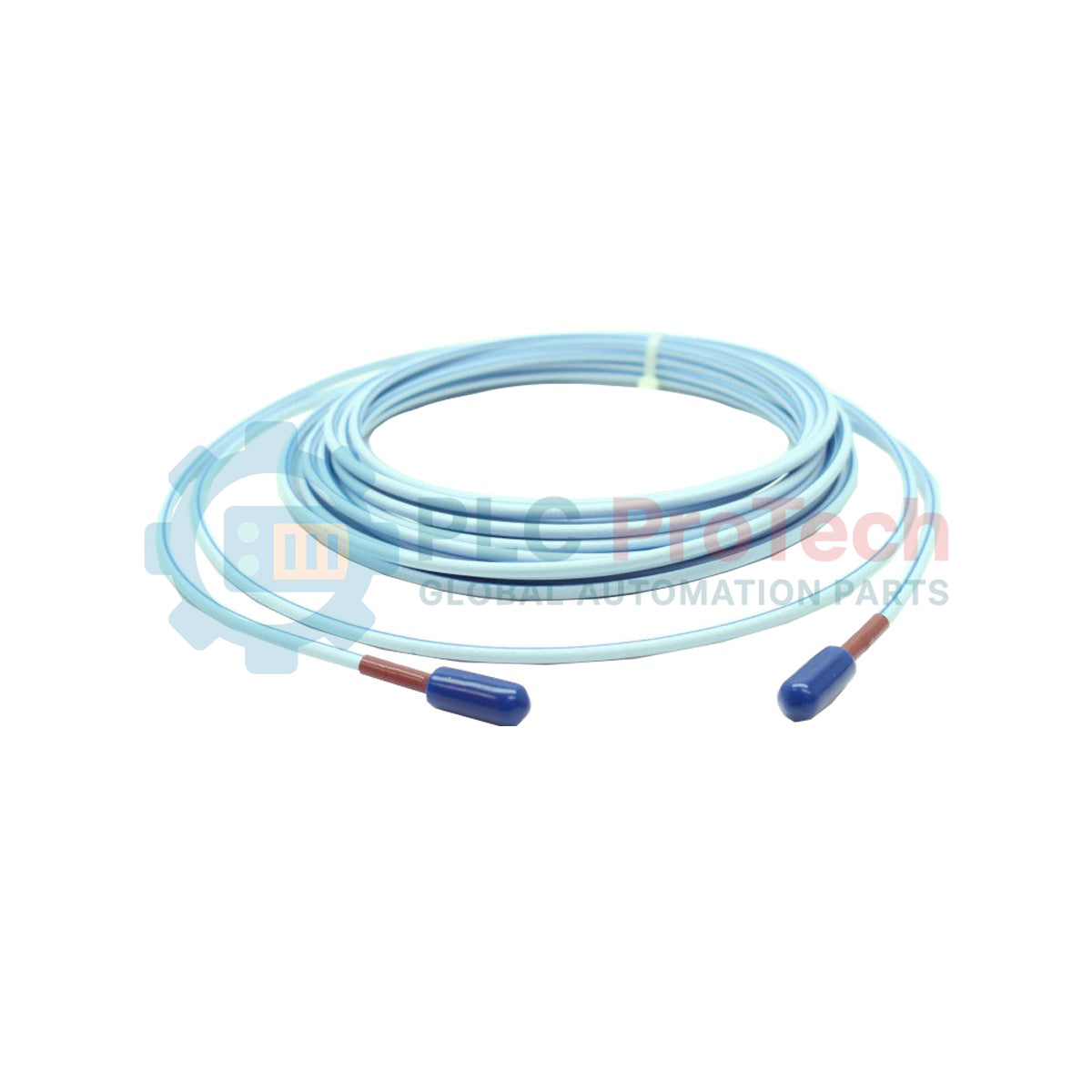

Bently Nevada 330877-080-37-CN 3300 XL удлинительный кабель 50 mm

Описание

Надёжная передача сигналов датчика приближения с широким диапазоном перемещения в тяжёлых промышленных условиях обеспечивается удлинительным кабелем Bently Nevada 330877-080-37-CN. Разработанный как неотъемлемое звено системы преобразователя приближения 3300 XL 50 мм, этот кабель длиной 8,0 метра непрерывно передаёт важные данные о динамической вибрации и положении от критически важного вращающегося оборудования к контрольным приборам. Специализированная трёхосевая конструкция FluidLoc с изоляцией из перфторэтоксиэтилена (PFA) предотвращает проникновение технологических жидкостей через внутреннюю сердцевину, а наружная броня из нержавеющей стали защищает от интенсивного механического износа и электромагнитных помех.

Особенности

• Согласование с калибровкой системы: Точно оптимизировано под электрические требования линейки датчиков 3300 XL 50 мм.
• Технология кабеля FluidLoc: Блокирует опасный обходной путь для жидкостей через внутренние полости кабеля, обеспечивая изоляцию корпуса.
• Броня из нержавеющей стали: Обеспечивает исключительную устойчивость к раздавливанию и физическую защиту в сложных условиях эксплуатации турбомашин.
• Трёхосевое экранирование: Согласование импеданса 75 Ом обеспечивает чистый сигнал с минимальным электрическим затуханием.
• Широкий диапазон рабочих условий: Высокая термостойкость позволяет выдерживать интенсивные непрерывные температуры без структурной деградации.

Области применения

• Паровые, газовые и гидроэлектрические турбины (отслеживание радиального и осевого перемещения вала)
• Центробежные и поршневые компрессоры на нефтегазоперерабатывающих предприятиях
• Промышленные технологические насосы и вентиляторы для тяжёлых условий эксплуатации
• Диагностика оборудования для выработки электроэнергии и вращающихся механизмов

Таблица технических характеристик

Эмпирические инженерные выводы

Альтернативные модели и совместимость

Этот удлинительный кабель длиной 8,0 м специально настроен на заводе для калибровочных контуров определённой длины в семействе систем 3300 XL 50 мм. Не смешивайте и не используйте эту сборку со стандартными зондами 3300 XL 8 мм или 11 мм, поскольку это исказит профили импеданса системы и вызовет ложные калибровочные смещения и ошибки измерений в расположенных ниже по цепи датчиках Proximitor. Общая конфигурация физической длины должна в точности соответствовать проектным параметрам для обеспечения точности отслеживания.

Типичные ошибки применения и инженерные примечания

Хотя внешняя оболочка из нержавеющей стали обеспечивает надёжную физическую защиту, кабель нельзя укладывать с малым радиусом или подвергать воздействию острых точек пережатия. При установке соблюдайте минимальный радиус изгиба 25,4 мм. Превышение допустимого радиуса изгиба может привести к растрескиванию триаксиальных слоёв, вызывая внутренние аномалии сигнала и периодические состояния отказа на картах мониторинга вибрации. Хотя технология FluidLoc ограничивает миграцию технологической жидкости, физические соединения и стандартные клеммные интерфейсы всё равно необходимо защищать от постоянного погружения в жидкость.

Советы по вводу в эксплуатацию и подключению

Перед соединением всегда проверяйте, что специализированные коннекторы ClickLoc полностью чистые и не содержат следов окружающей смазки или влаги. Надёжно зафиксируйте соединительные муфты, чтобы предотвратить периодические потери сигнала при высокочастотной промышленной вибрации. Обеспечьте постоянную непрерывность экрана сигнала во всех соединительных коробках для защиты вибрационных сигналов от влияния окружающих магнитных полей.
