Описание

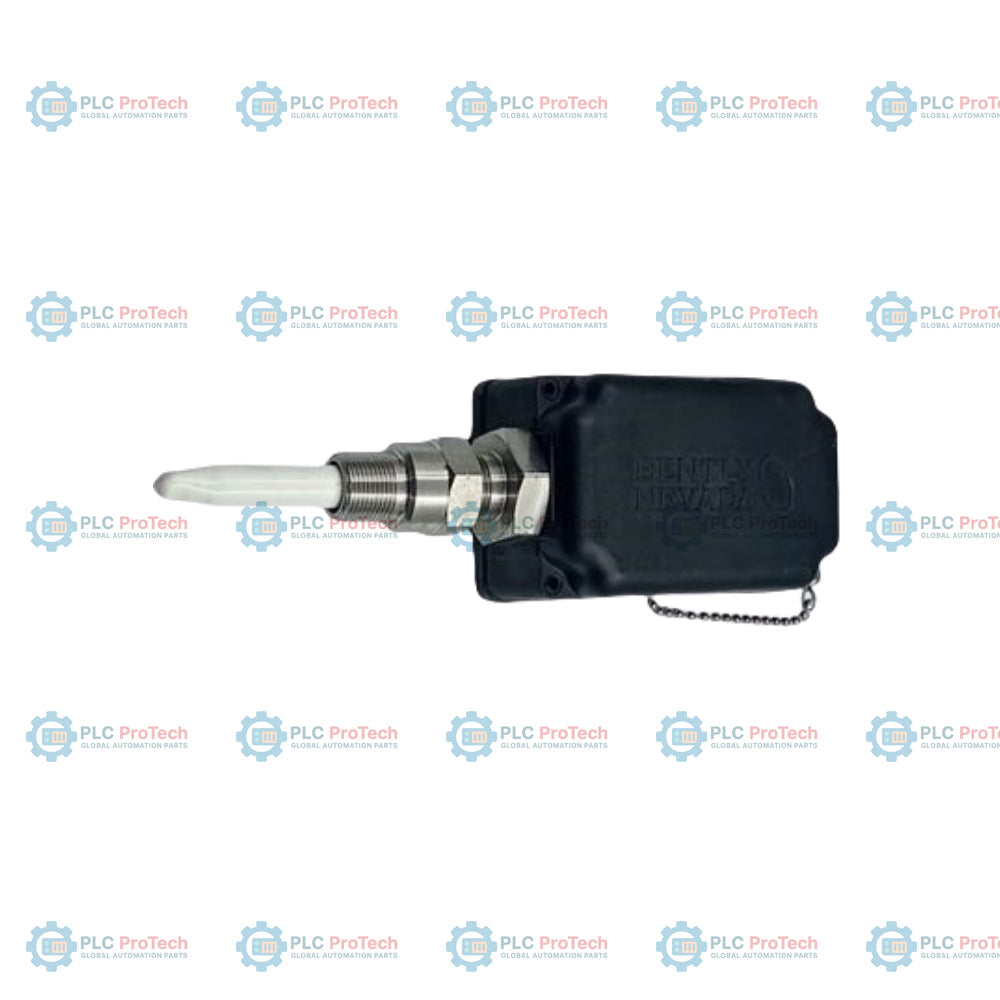

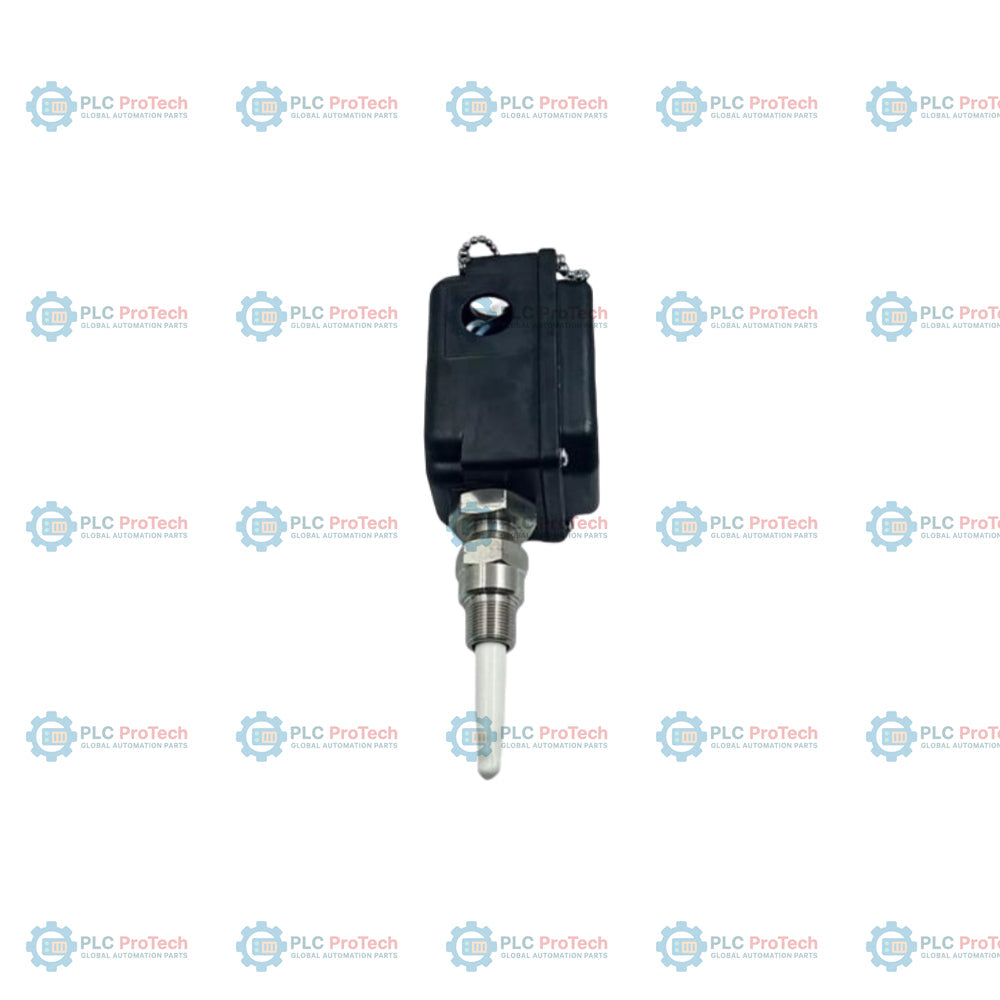

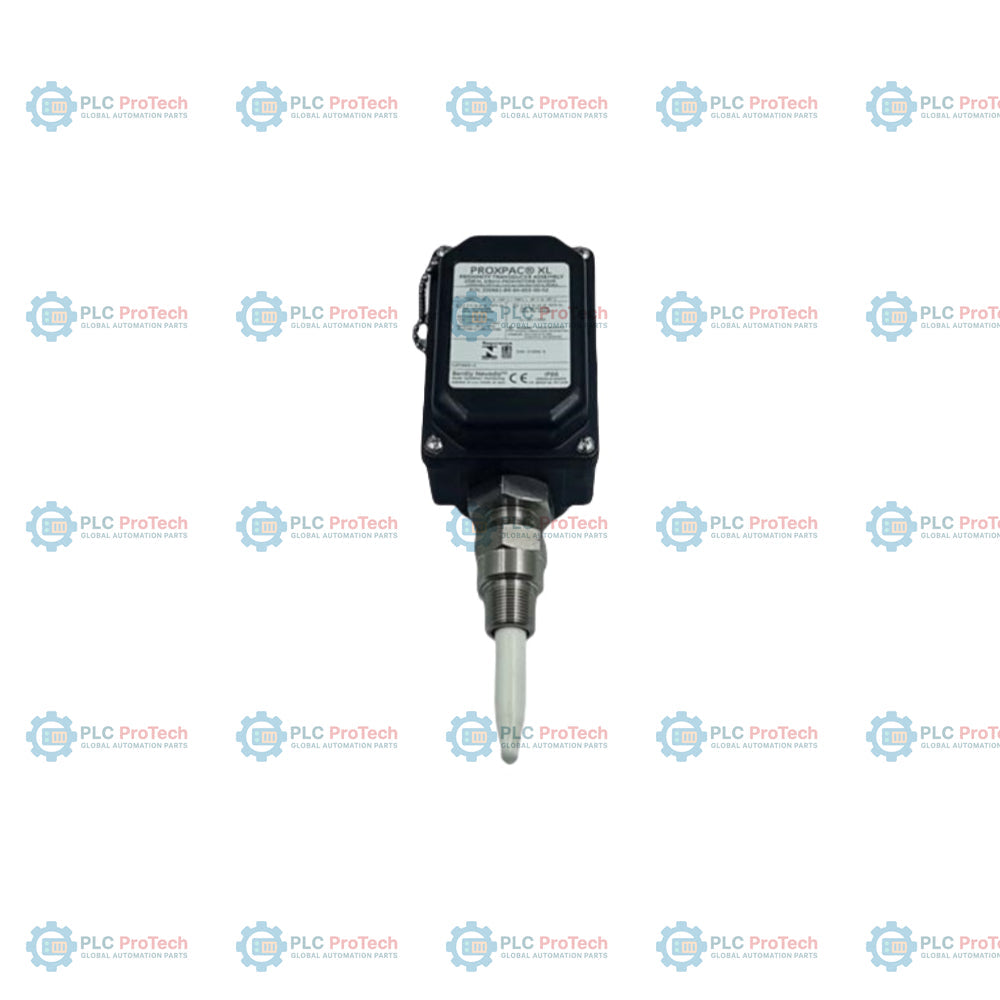

Bently Nevada 330881-16-05-035-01-02 обозначает метрическую сборку интегрированного датчика приближения PROXPAC XL, оснащённую зондом 3300 XL 8 mm (без разрешений), дистанционной проставкой длиной 50 мм, глубиной ввода зонда 35 мм, одним кабельным вводом M25 (с двумя заглушками) и монтажной резьбой 3/4-14 NPT. Эта конкретная интеграция объединяет бесконтактный вихретоковый зонд и датчик Proximitor 3300 XL в одной крышке корпуса из полифениленсульфида (PPS), полностью устраняя необходимость в удлинительном кабеле и отдельном корпусе Proximitor. Прокладка полевой проводки напрямую от монитора к корпусу PROXPAC XL значительно уменьшает установочные габариты и количество точек возможного отказа соединений.

Прочный термопластиковый корпус изготовлен из PPS, армированного стеклянными и токопроводящими волокнами, что обеспечивает эффективное рассеивание электростатических зарядов, конструкционную прочность и защиту от воздействия окружающей среды по стандартам Type 4X / IP66. В этой конфигурации используется 1-метровый триаксиальный кабель с волновым сопротивлением 75 Ом и изоляцией FEP, внутри оснащённый позолоченным разъёмом ClickLoc. Конструкция обеспечивает стабильную работу в суровых условиях и прямое подключение к мониторам защиты машин Bently Nevada 3300 XL для непрерывного мониторинга вибрации вала, осевого положения и частоты вращения роторных машин.

Характеристики

• Интеграция Option 16 включает датчик приближения 3300 XL 8 mm без разрешений для взрывоопасных зон, предназначенный для стандартных промышленных условий.
• Option 05 обеспечивает длину дистанционной проставки 50 мм для точного позиционирования зонда на корпусах машин.
• Option 035 задаёт длину ввода зонда 35 мм, регулируемую в узком диапазоне для оптимизации зазора до объекта измерения.
• Комплект фитингов Option 01 включает один кабельный ввод M25 и две заглушки, обеспечивая аккуратный и надёжный непосредственный ввод полевой проводки.
• Вариант монтажной резьбы Option 02 предусматривает прочную резьбу 3/4-14 NPT, необходимую для правильной установки дистанционной проставки и крепления к корпусу.
• Крышка корпуса из термопластика на основе полифениленсульфида (PPS) армирована стеклянными и токопроводящими волокнами для повышения прочности сборки и рассеивания электростатических зарядов.
• Возможность непосредственного подключения полевой проводки к монитору устраняет необходимость во внешних удлинительных кабелях, отдельных корпусах и вспомогательных разъёмах.
• Степени защиты IP66 и Type 4X обеспечивают защиту от суровых условий окружающей среды, проникновения влаги и коррозионных атмосфер.

Применения

Интегрированная конструкция преобразователя идеально подходит для машин с подшипниками скольжения, где пространство ограничено и требуется упрощённая топология проводки. Типичные области применения включают:

• Измерения радиальной вибрации и осевого положения на паровых турбинах, газовых турбинах и промышленных компрессорах.
• Мониторинг динамического перемещения вала на высокоскоростных насосах и редукторах.
• Измерения бесконтактного приближения, устанавливаемые на корпусе, когда внешнее пространство для корпуса Proximitor отсутствует.
• Системы защиты оборудования, требующие корпусов типа 4X / IP66 для эксплуатации в окружающей среде.

Информация для заказа

Технические характеристики

Рекомендации по установке

Для успешного ввода в эксплуатацию системы преобразователя PROXPAC XL соблюдайте следующие стандартные рекомендации:

• При осевых измерениях выдерживайте минимальное расстояние 40 мм (1,6 дюйма) между соседними наконечниками преобразователей, а при измерении радиальной вибрации — 38 мм (1,5 дюйма), чтобы ограничить перекрёстные помехи уровнем не более 50 мВ.
• Не устанавливайте устройство на валы диаметром менее 76,2 мм (3,0 дюйма), не учтя возможные изменения масштабного коэффициента.
• Приложите крутящий момент 29,5 N·м (260 дюйм-фунт) к крепёжной гайке и 39,3 N·м (350 дюйм-фунт) к стопорной гайке втулки зонда, чтобы обеспечить надёжную механическую фиксацию и герметичность.
• Убедитесь, что наружные кабелепроводы на объекте должным образом герметизированы, чтобы предотвратить проникновение внешней влаги и конденсата по трубам кабелепровода в корпус PPS.

Соответствие требованиям и сертификация

• Маркировка CE: соответствует европейским требованиям CE в области электромагнитной совместимости и промышленной безопасности.
• Степень защиты корпуса IP66: подтверждена отчётом BASEEFA № T07/0709.
• Механическая целостность корпуса: сертифицировано BASEEFA на устойчивость к двум отдельным ударам энергией 4 Дж при температурах -39 °C и +115 °C.
