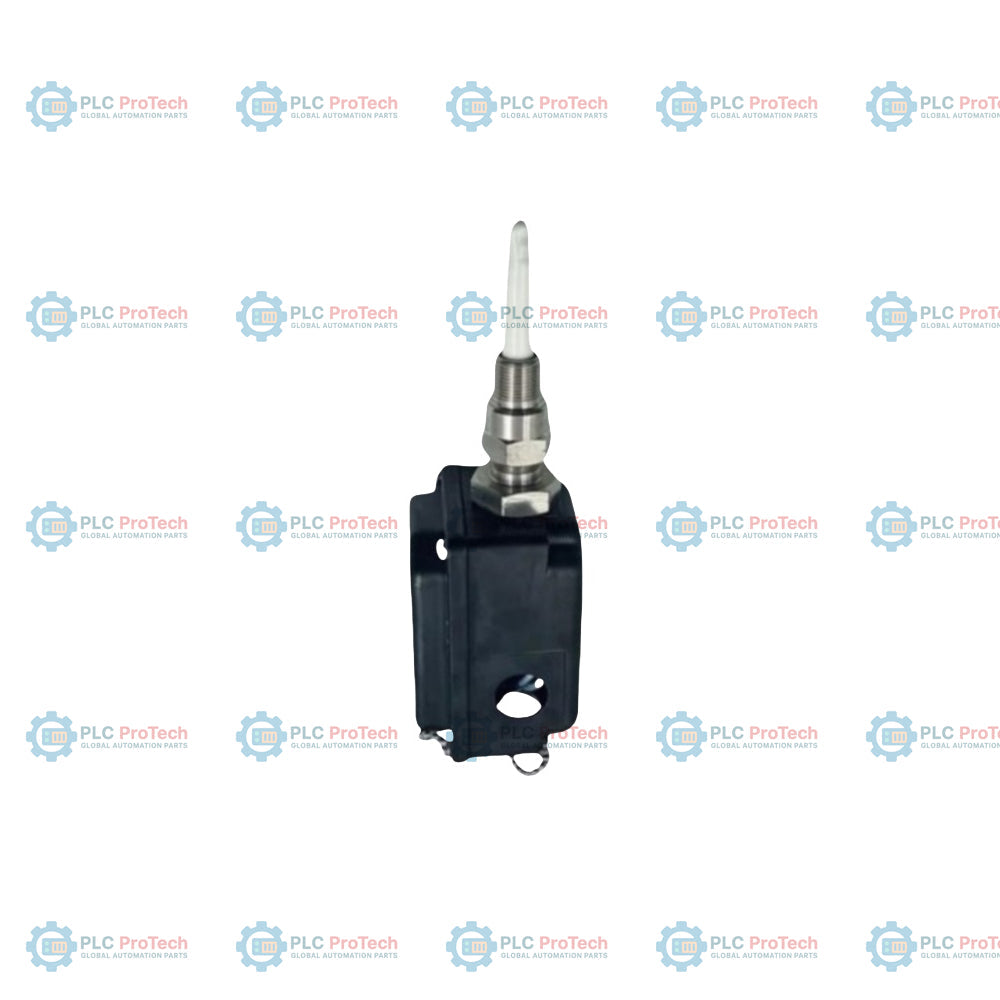

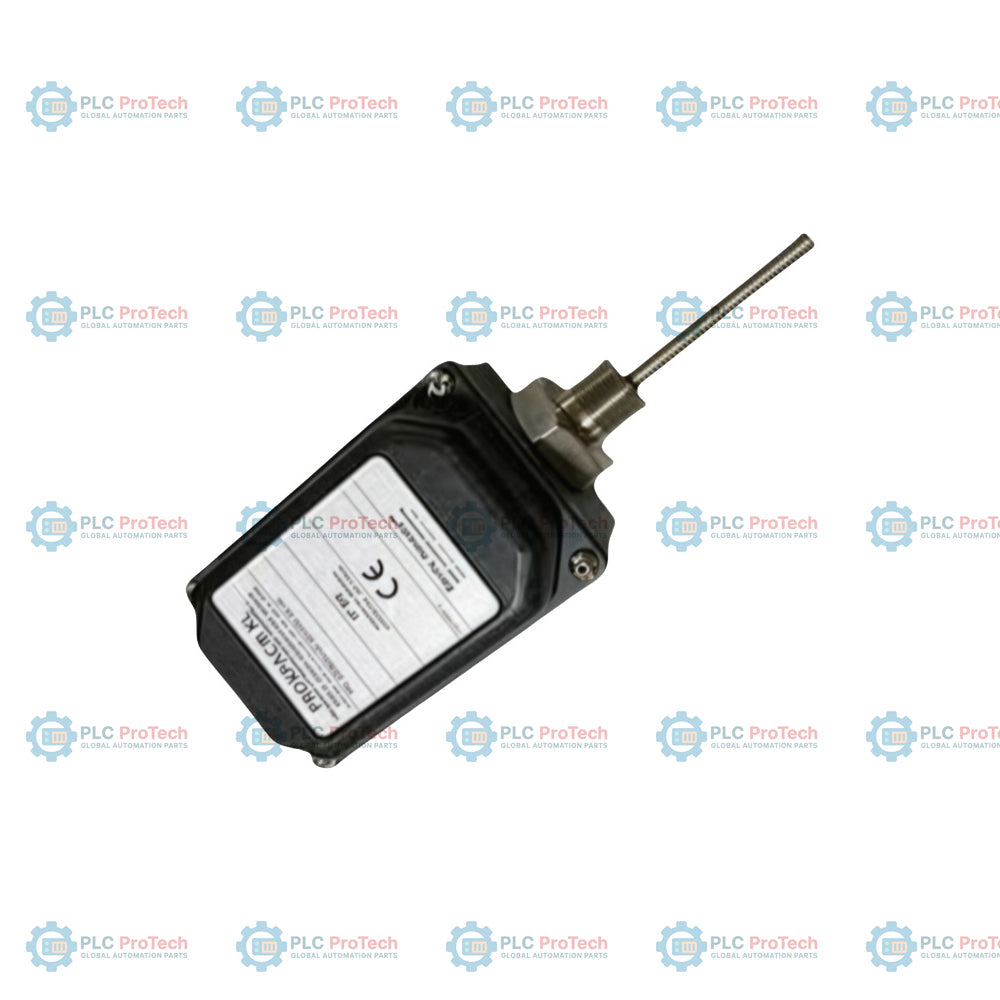

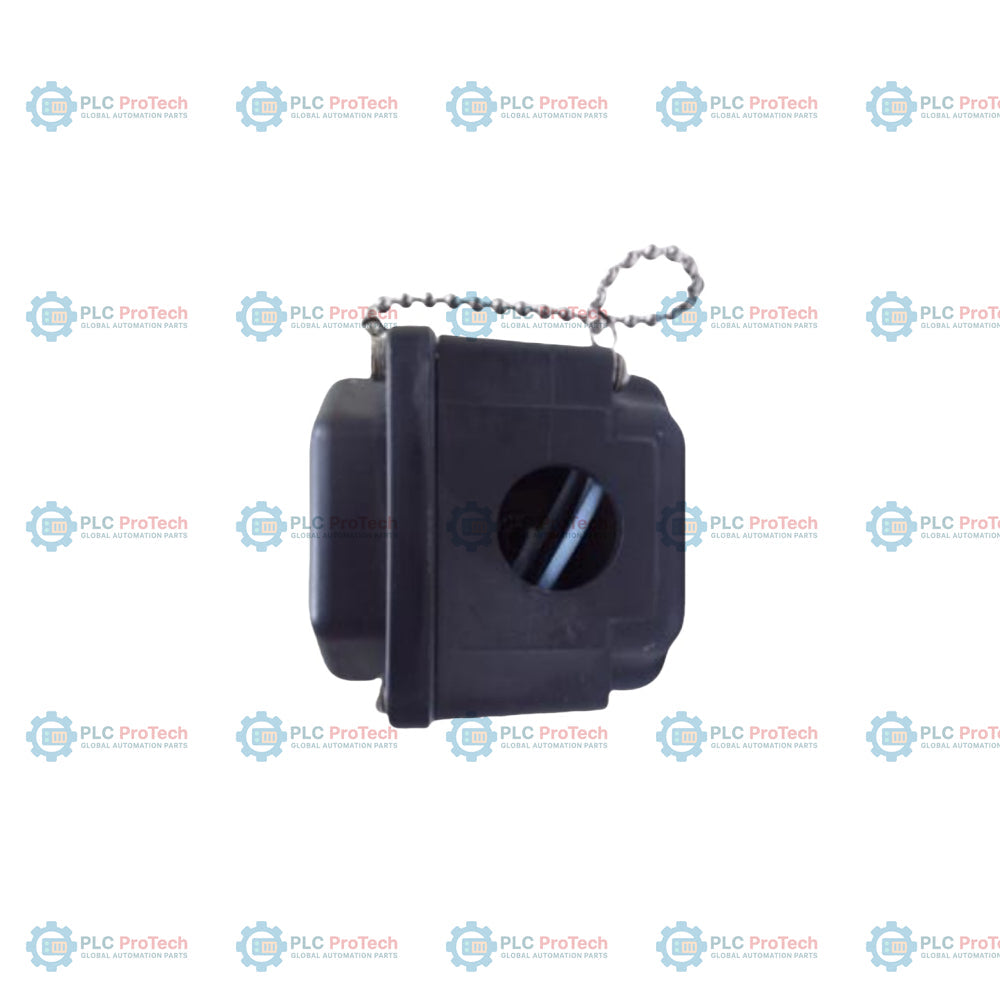

Bently Nevada 330881-28-04-070-03-02 PROXPAC XL преобразователь приближения

Описание

Этот 330881-28-04-070-03-02 представляет собой интегрированную сборку датчика приближения с метрической конфигурацией серии Bently Nevada PROXPAC XL. Эта конфигурация объединяет зонд приближения 3300 XL 8 мм и датчик Proximitor 3300 XL в одном автономном устройстве. Она оснащена вариантом 28 (зонд 3300 XL 8 мм с несколькими сертификатами), вариантом 04 (адаптер проставки 40 мм), вариантом 070 (глубина ввода зонда 70 мм), вариантом 03 (один ввод кабелепровода M20 и две заглушки) и вариантом 02 (технологическая монтажная резьба 3/4-14 NPT).

Благодаря размещению зонда приближения и датчика Proximitor в одном корпусе эта система устраняет необходимость во внешнем удлинительном кабеле и отдельных соединительных коробках Proximitor. Корпус изготовлен методом литья из армированного стекловолокном и токопроводящим волокном полифениленсульфида (PPS) — современного термопластика, предназначенного для рассеивания электростатических зарядов и устойчивости к коррозионным воздействиям. Устройство сертифицировано по классам IP66 и 4X и предназначено для прямого подключения к системам защиты оборудования в тяжелых условиях эксплуатации, например вблизи газовых и паровых турбин, насосов и компрессоров.

Характеристики

• Прямое подключение в полевых условиях: устраняет необходимость в промежуточных удлинительных кабелях и отдельных корпусах Proximitor за счет размещения датчика непосредственно внутри защитной сборки.
• Сертификация для взрывоопасных зон (вариант 28): встроенный зонд соответствует международным стандартам искробезопасности и невоспламеняемости благодаря нескольким сертификатам CSA, ATEX и IECEx.
• Метрическая конфигурация (330881): включает специальные метрические компоненты, в том числе адаптер проставки 40 мм и глубину ввода 70 мм для точного механического позиционирования.
• Безопасный доступ к клеммам (вариант 03): оснащено одним вводом кабелепровода M20 и двумя заглушками для защиты полевых оконцеваний проводов.
• Резьбовое крепление (вариант 02): оснащено монтажной резьбой 3/4-14 NPT, необходимой для надежного конструктивного крепления адаптера проставки к корпусу машины.
• Прочный полимерный корпус: современная конструкция из PPS обеспечивает герметичность класса 4X и IP66, защищая от влаги, химикатов и механических воздействий.

Применения

Этот интегрированный датчик приближения используется для защиты оборудования и диагностического мониторинга вращающихся механизмов, включая:

• Измерение радиальной вибрации и осевого положения на паровых и газовых турбинах
• Контроль перемещения вала и осевого усилия на высокоскоростных насосах и центробежных компрессорах
• Бесконтактное измерение перемещения в опасных зонах или технологических областях с высокой влажностью

Информация для заказа

Технические характеристики

Рекомендации по установке

Для обеспечения надлежащей электрической работы и механической устойчивости:

• Зазор датчика: Установите начальный физический зазор между наконечником зонда и объектом измерения с помощью цифрового вольтметра. Рекомендуемый зазор составляет 1.27 мм (50 мил), что соответствует примерно -9.0 Vdc на выходной клемме.
• Подключение полевой проводки: Подключите полевую проводку непосредственно к клеммной плате внутри крышки корпуса. Для соединения с системой мониторинга используйте экранированный витой кабель с 3 жилами (16–24 AWG или 0.2–1.5 мм2) при длине линии до 305 метров (1000 футов).
• Герметизация окружающей среды: Используйте подходящий герметик для резьбы на технологической монтажной резьбе 3/4-14 NPT и фитингах кабелепровода M20, чтобы сохранить степень защиты IP66 и предотвратить попадание масла или воды в корпус.
• Заземление: Подключите внутреннюю заземляющую прокладку к заземлению установки, чтобы обеспечить надлежащую защиту от электростатического разряда и шумов сигнала.

Соответствие требованиям и сертификаты

Интегрированные узлы зонда и датчика Proximitor сертифицированы для эксплуатации во взрывоопасных зонах в соответствии со следующими стандартами:

• ATEX / IECEx (искробезопасность): Ex ia IIC T4/T5 Ga, Ex ia IIIC T90C/T105C Dc
• ATEX / IECEx (искробезопасное исполнение / повышенная безопасность): Ex nA IIC T4/T5 Gc, Ex ec IIC T4/T5 Gc
• CSA / NRTLus: Класс I, зона 0: AEx/Ex ia IIC T4/T5 Ga; класс I, группы A, B, C, D; класс II, группы E, F, G; класс III; класс I, раздел 2, группы A, B, C, D
• Маркировка CE: Соответствует европейским директивам по электромагнитной совместимости и электробезопасности
