Описание

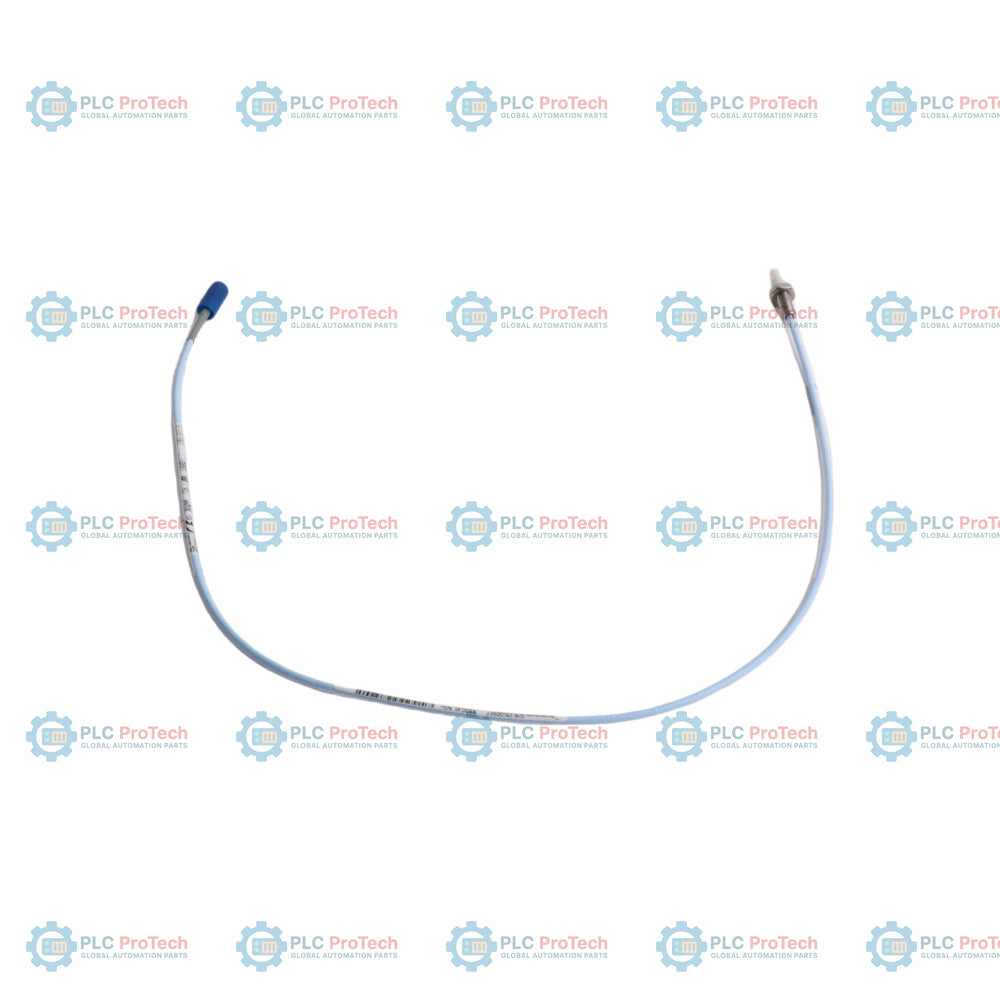

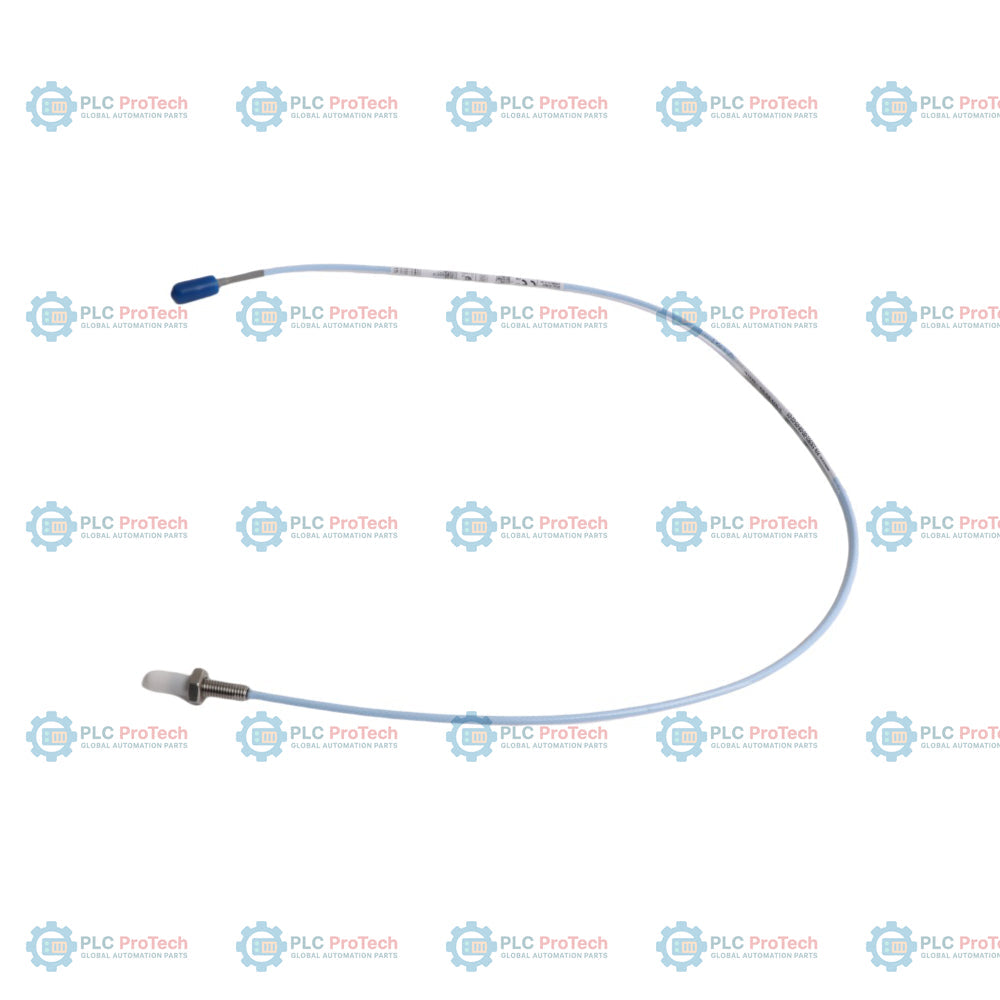

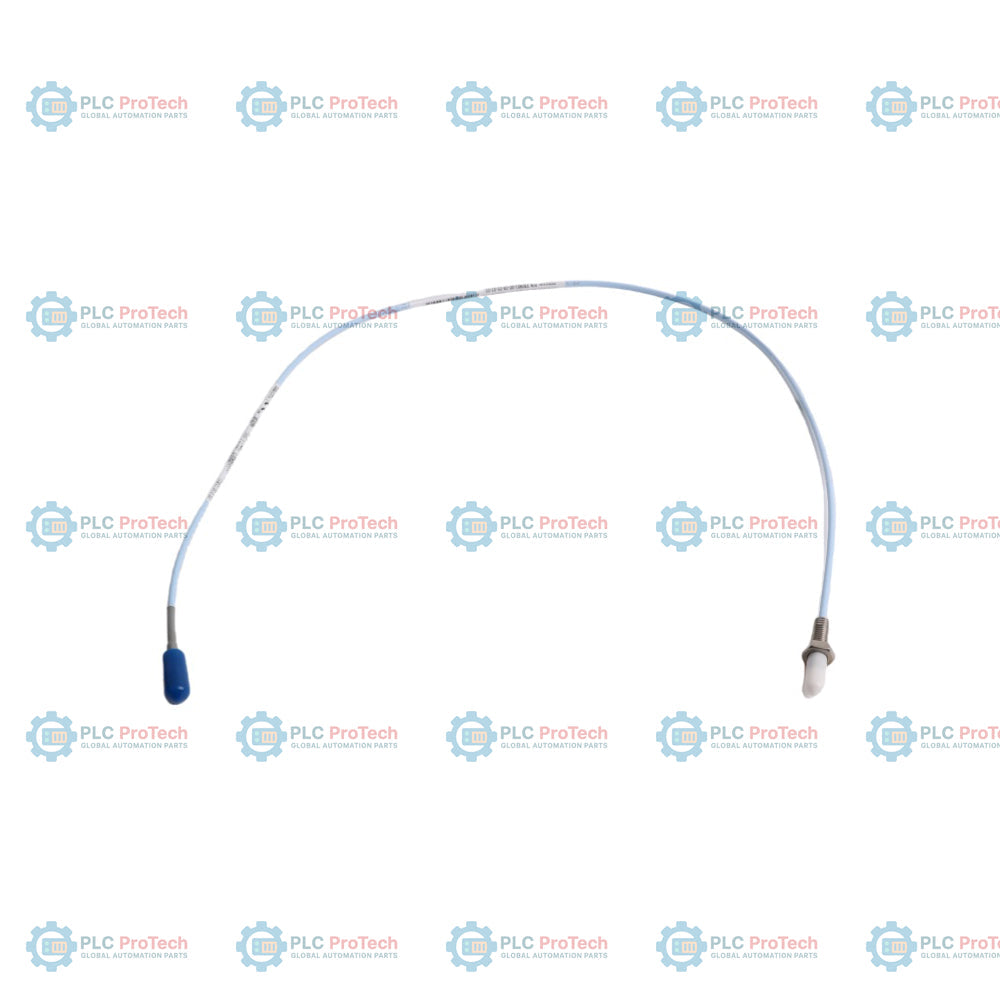

Конфигурация 330901-00-08-10-02-05 задаёт датчик близости 3300 NSv с резьбой 1/4-28 UNF, разработанный без брони из нержавеющей стали. Этот заказываемый номер детали имеет длину без резьбы 0,0 дюйма (вариант 00) и общую длину корпуса 0,8 дюйма (вариант 08), что соответствует минимальной доступной длине корпуса для этой серии. Встроенный вывод щупа имеет общую длину 1,0 метра (вариант 10) и выполнен из стандартного коаксиального кабеля, который заканчивается штекерным миниатюрным коаксиальным разъёмом ClickLoc (вариант 02); изделие поставляется с несколькими сертификатами для применения во взрывоопасных зонах (вариант 05).

Работая как ключевой датчик в составе системы вихретоковых преобразователей близости 3300 XL NSv, этот щуп без брони со стандартным кабелем оптимизирован для установки в условиях ограниченного зазора на малогабаритных вращающихся механизмах и в газовых турбинах с аэродериватными двигателями. Благодаря высокочастотной вихретоковой технологии он выполняет бесконтактные измерения вибрации и осевого положения вала в компактных пространственных зонах с уменьшенной геометрией площади мишени. В отличие от бронированных моделей (например, серии 330902) или вариантов со встроенными защитными элементами разъёма, эта упрощённая конфигурация без брони облегчает прокладку непосредственно через кабелепровод и стандартные корпуса машин.

Особенности

• Резьбовая геометрия корпуса: корпус щупа с резьбой 1/4-28 UNF-2A без брони, предназначенный для непосредственного монтажа на резьбу.
• Полностью резьбовой корпус: вариант 00 задаёт длину без резьбы 0,0 дюйма, обеспечивая максимальный диапазон регулировки глубины при установке.
• Ультракомпактный корпус: вариант 08 обеспечивает длину корпуса 0,8 дюйма для установки в условиях жёстких ограничений по пространству внутри высокоскоростного оборудования.
• Общая длина вывода 1,0 метра: встроенный коаксиальный кабель длиной 1,0 метра (39 дюймов) варианта 10 обеспечивает прямое подключение к удлинительному кабелю.
• Стандартное кабельное соединение: миниатюрный штекерный разъём ClickLoc варианта 02 обеспечивает надёжное соединение с низкими потерями со стандартными удлинительными кабелями с волновым сопротивлением 75 Ом.
• Комплексная сертификация: вариант 05 обеспечивает соответствие щупа требованиям нескольких международных органов сертификации для применения во взрывоопасных зонах.

Области применения

• Измерение осевого положения и вибрации вала в высокоскоростных газовых турбинах с аэродериватными двигателями.
• Мониторинг радиальной вибрации и положения вала в малогабаритных вращающихся механизмах с ограниченной геометрией мишени.
• Мониторинг вибрации оборудования, где малый диаметр вала или небольшая площадь мишени ограничивают использование щупов стандартного размера.
• Системы диагностики и защиты оборудования, требующие высокочастотного бесконтактного измерения перемещений.

Информация для заказа

Несколько разрешений (включая CSA, ATEX, IECEx)

Рекомендации по установке

Соблюдайте следующие инженерные и механические требования, чтобы обеспечить правильную установку и длительный срок службы зонда:

• При сверлении и нарезании монтажных отверстий для этого зонда 1/4-28 рекомендуется использовать сверло для метчика №3 или большего размера.
• Максимальная длина зацепления резьбы для корпуса типоразмера 1/4-28 составляет 0,375 дюйма. Убедитесь, что монтажный кронштейн или отверстие не превышают этот предел, чтобы избежать заклинивания.
• Всегда затягивайте корпус зонда с рекомендуемым моментом 5,1 N m (45 in lb). Не превышайте абсолютный максимальный момент затяжки 7,3 N m (65 in lb).
• Аккуратно прокладывайте встроенный кабель сопротивлением 75 Ом, соблюдая минимальный радиус изгиба 25,4 мм (1,0 дюйма), чтобы предотвратить повреждение внутренних проводников.
• Содержите соединения зонда с удлинительным кабелем сухими и чистыми. Для установок, подверженных воздействию жидкостей, используйте самослипающуюся силиконовую ленту или комплект защиты разъёма из принадлежностей для защиты разъёмов ClickLoc.

Соответствие стандартам и сертификаты

При интеграции с совместимыми датчиком приближения 3300 XL NSv Proximitor и удлинительным кабелем зонд 330901-00-08-10-02-05 соответствует требованиям следующих стандартов в соответствии с опцией 05:

• ATEX/IECEx: искробезопасное исполнение (Ex ia IIC T5...T1 Ga) и исполнение без искрообразования/Ec (Ex nA/Ex ec IIC T5...T1 Gc) для взрывоопасных зон.
• Северная Америка (CSA/NRTL/C): класс I, раздел 1, группы A, B, C и D; класс II, группы E, F и G; класс III.
• Экологические характеристики: испытано на соответствие стандартам влажного тепла IEC 68-2-3; рассчитано на влажность до 100% при конденсации при условии надлежащей изоляции разъёмов.
