Производитель: Bently Nevada
Номер продукта: 330901-11-25-10-01-00
Страна происхождения:Соединённые Штаты
Тип продукта: Зонды приближения 3300 NSv
Штрихкод: 8537101190
Оплата: Банковский перевод (T/T), Western Union
Вес: 120г
Размеры: 45 мм x 90 мм x 90 мм (В x W x Г)
Порт отправления: Сямынь
Гарантия: 12 месяцев

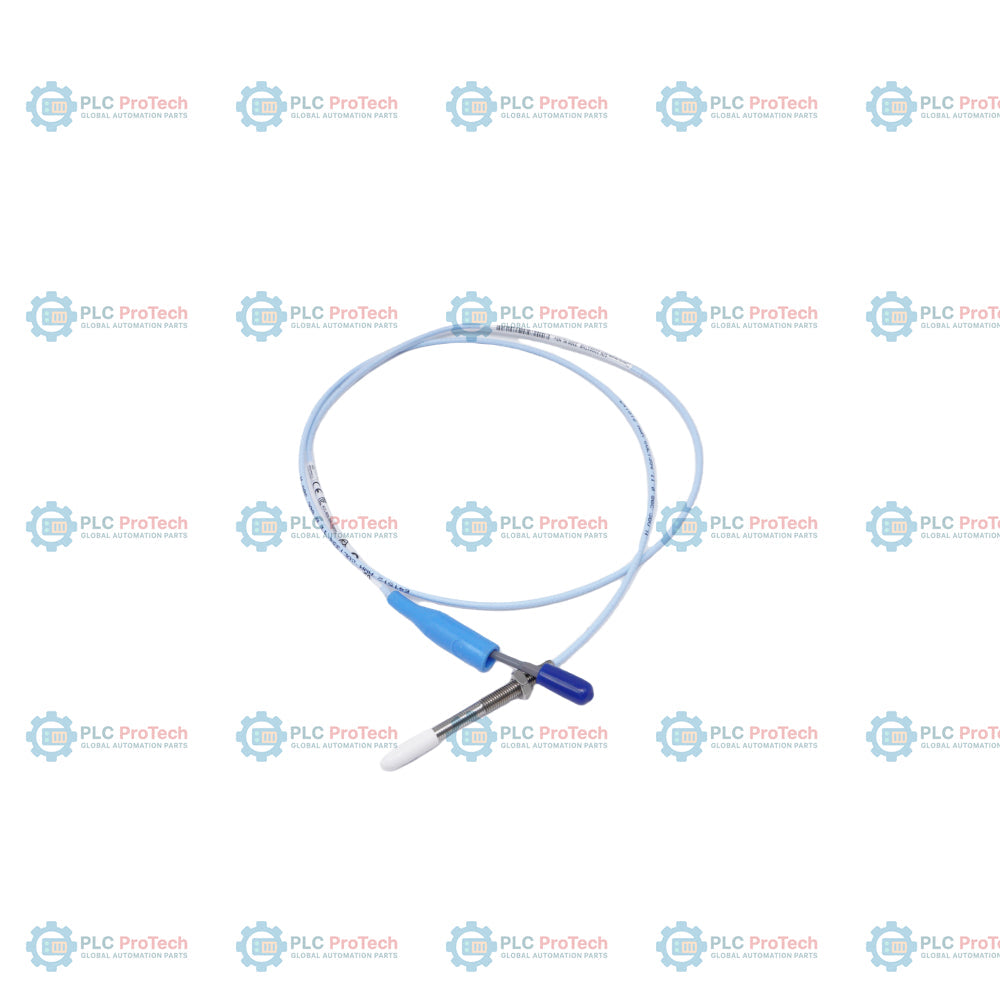

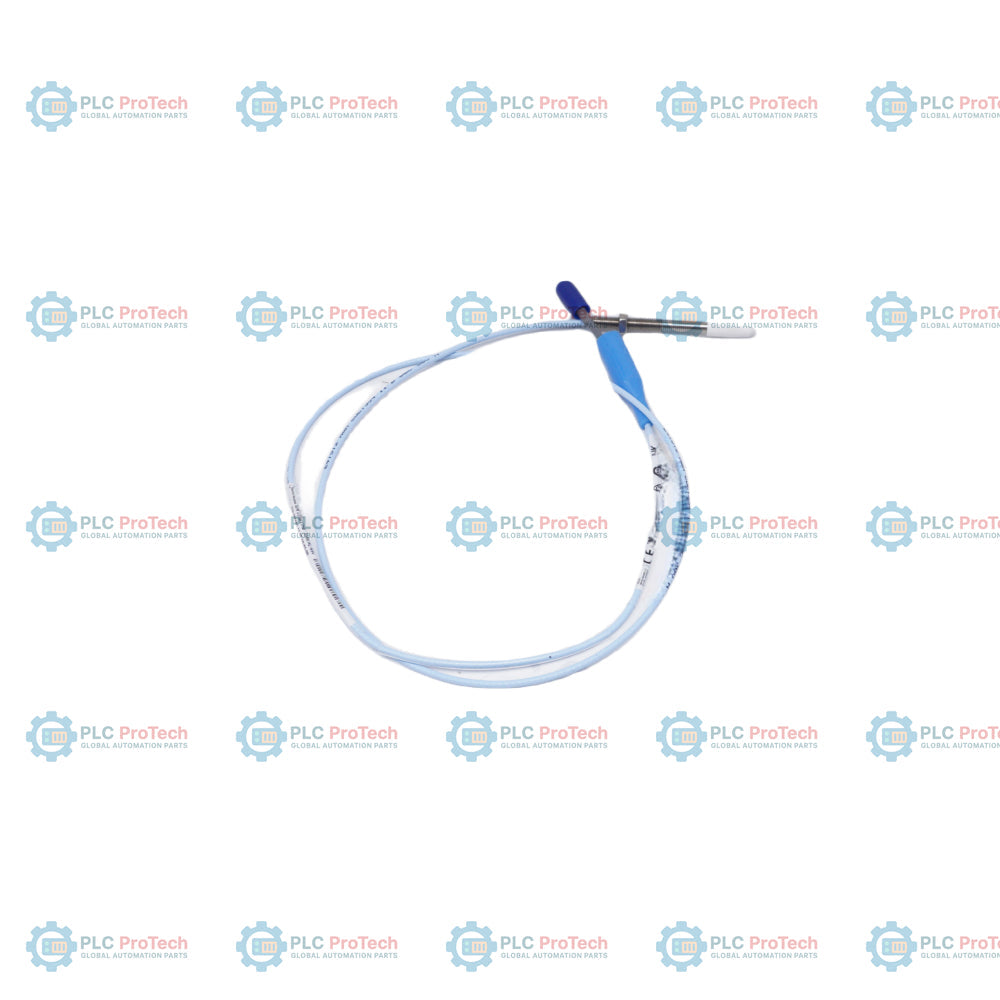

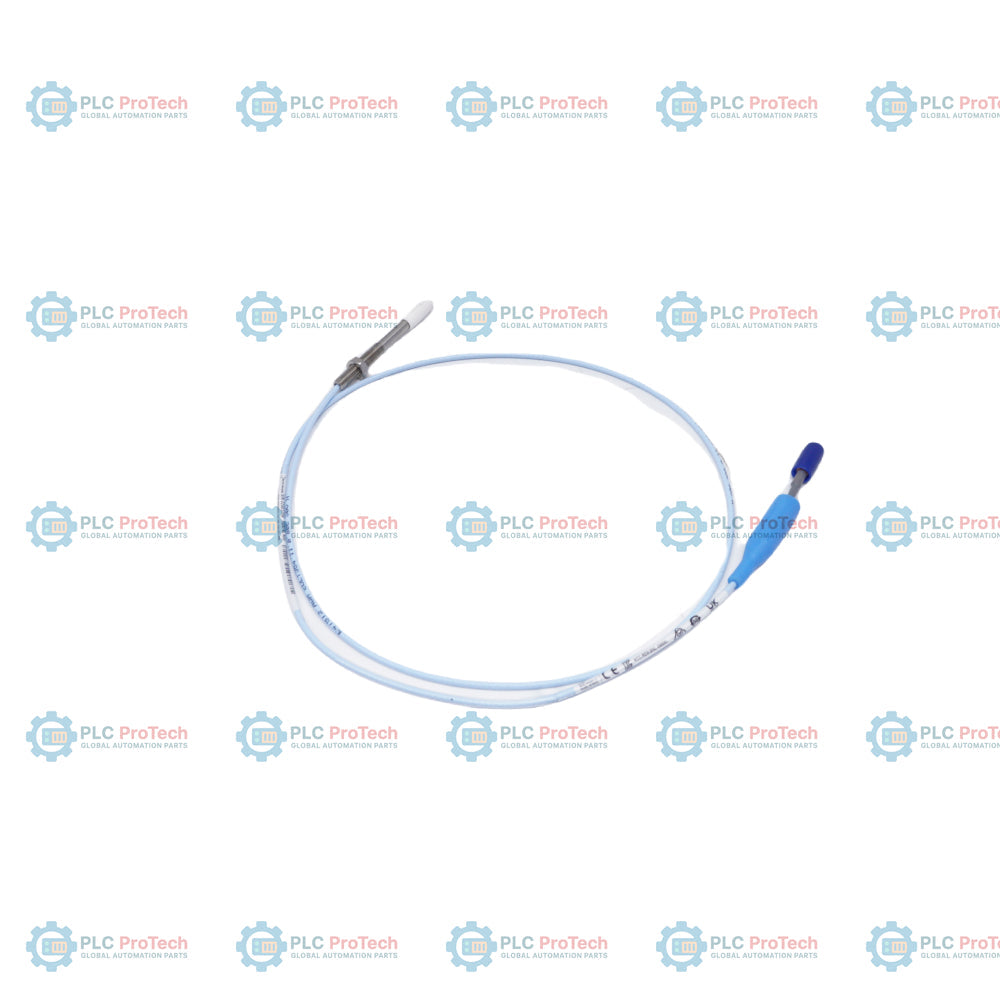

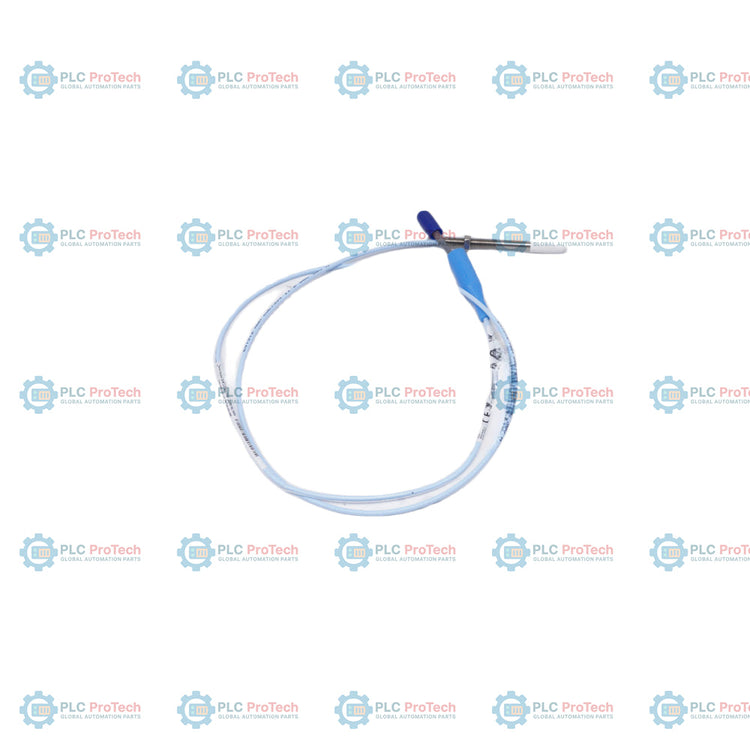

330901-11-25-10-01-00: датчик приближения 3300 NSv с резьбой 1/4-28 UNF и без брони, с участком без резьбы длиной 1,1 дюйма, корпусом длиной 2,5 дюйма, общей длиной 1,0 м (39 дюймов), стандартным кабелем с миниатюрным коаксиальным разъёмом ClickLoc и защитой разъёма, без одобрений уполномоченных органов.
Эта конфигурация зонда отличается от родственных моделей наличием участка без резьбы длиной 1,1 дюйма и корпуса длиной 2,5 дюйма, что обеспечивает конкретные размеры зазоров, подходящие для малогабаритных машин. В отличие от вариантов с бронёй из нержавеющей стали (например, 330902) или вариантов с кабелями FluidLoc для герметизации от масла, эта версия со стандартным кабелем без брони и встроенной защитой разъёма из фторсиликона подходит для чистых сред, где требуется минимальное монтажное пространство.
| Сегмент варианта | Значение кода | Значение / описание |
|---|---|---|
| Базовая модель | 330901 | Зонд 3300 NSv, резьба 1/4-28 UNF, без брони |
| A - вариант длины без резьбы | 11 | 1,1 дюйма (заказывается с шагом 0,1 дюйма) |
| B - вариант общей длины корпуса | 25 | 2,5 дюйма (заказывается с шагом 0,1 дюйма) |
| C - вариант общей длины | 10 | 1,0 метр (39 дюймов) |
| D - вариант разъёма и типа кабеля | 01 | Миниатюрный коаксиальный разъём ClickLoc с защитой разъёма, стандартный кабель |
| E - вариант одобрения уполномоченного органа | 00 | Не требуется |
| Производитель | Bently Nevada |
| Модель/номер детали | 330901-11-25-10-01-00 |
| Спецификация резьбы | 1/4-28 UNF-2A, стандартное крепление |
| Вариант бронирования | Без брони |
| Длина без резьбы | 1.1 in (27.9 mm) |
| Общая длина корпуса | 2.5 in (63.5 mm) |
| Материал кабеля | Коаксиальный кабель с волновым сопротивлением 75 ohm, изолированный сополимером тетрафторэтилена и пропилена (FEP) |
| Длина кабеля/общая длина | 1.0 m (39 in) |
| Тип разъёма | Миниатюрный коаксиальный штекерный разъём ClickLoc из латуни с золотым покрытием |
| Защита разъёма | Установлен защитный кожух разъёма из фторсиликона |
| Материал наконечника зонда | Полисульфид фенилена (PPS) |
| Материал корпуса зонда | Нержавеющая сталь AISI 304 (SST) |
| Совместимость системы | Совместим с удлинительными кабелями 330930 NSv и датчиками приближения 330980 NSv |
| Линейный диапазон | 1.5 mm (60 mils), в диапазоне от 0.25 до 1.75 mm (10 до 70 mils) |
| Рекомендуемый зазор | 1.0 mm (40 mils) (примерно -9.0 Vdc смещения) |
| Инкрементальный коэффициент преобразования (ISF) | 7.87 V/mm (200 mV/mil) +12.5% / -20% в диапазоне от 0 degC до 45 degC |
| Отклонение от наилучшей аппроксимирующей прямой (DSL) | Менее +/-0.06 mm (+/-2.3 mils) |
| Амплитудно-частотная характеристика | От 0 до 10 kHz: обычно +0, -3 dB при использовании полевой проводки длиной до 305 m (1000 ft) |
| Рабочая температура и температура хранения | -52 degC до +177 degC (-62 degF до +351 degF) |
| Предельные значения относительной влажности | 100% конденсация, не предназначено для погружения при защищённых разъёмах |
| Предел прочности при растяжении (максимальный номинальный) | 220 N (50 lb) от корпуса зонда до кабеля зонда, 220 N (50 lb) на разъёме |
| Требования к размеру мишени | Минимум: плоская мишень 8.9 mm (0.35 in); рекомендуется: плоская мишень 13 mm (0.5 in) |
