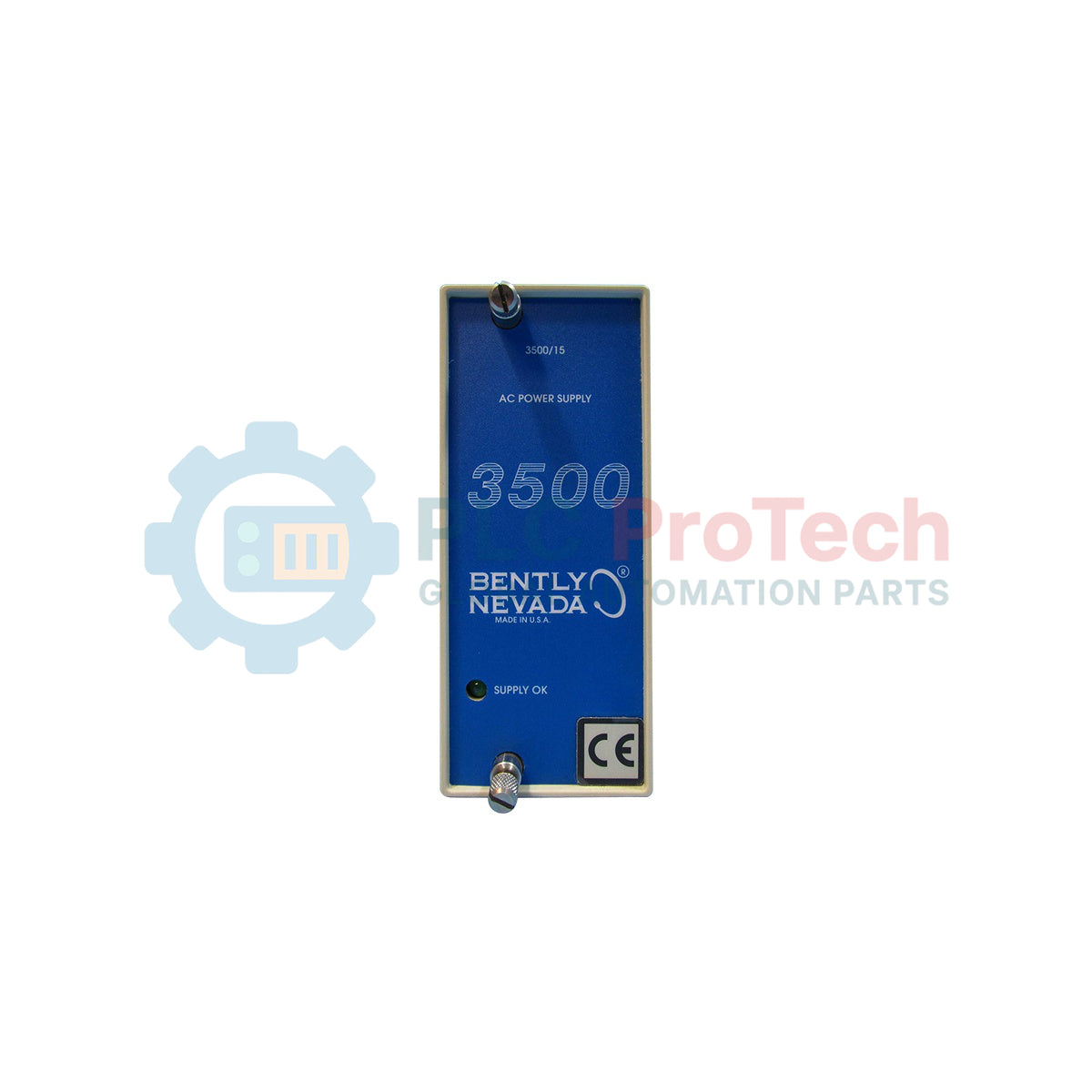

Bently Nevada 3500/15-04-04-00 модуль электропитания серии 3500

Описание

Разработанный для подачи чистого и высокостабильного электропитания на стойку системы защиты машин 3500, Bently Nevada 3500/15-04-04-00 представляет собой высоконадёжный низковольтный модуль питания. Этот модуль принимает входное постоянное напряжение низкого уровня и преобразует основное входное питание в стабилизированные напряжения, необходимые модулям мониторинга и связи, размещённым в стойке. Он поддерживает конфигурацию с двумя резервными источниками питания для максимальной доступности системы на крупных промышленных предприятиях, нефтеперерабатывающих заводах и объектах производства электроэнергии, где непрерывный мониторинг оборудования имеет критическое значение.

Характеристики

• Поддержка резервного питания: поддерживает основные и вторичные низковольтные источники постоянного тока, обеспечивая бесперебойную работу системы при отказе одного источника питания.
• Встроенная диагностика: светодиодные индикаторы состояния на передней панели отображают состояния «Источник питания в норме» и «Перегрев» для оперативного поиска и устранения неисправностей на объекте.
• Изоляция переходных помех: встроенные внутренние фильтры изолируют чувствительные компоненты стойки от электромагнитных помех (EMI) и внешних переходных процессов в линии.
• Надёжная архитектура безопасности: оснащена механизмами автоматического отключения при перегрузке по току и перенапряжении для защиты установленных модулей мониторинга.

Применение

• Сети мониторинга вибрации турбин, генераторов и компрессоров.
• Стойки защиты оборудования нефтегазовых и нефтехимических предприятий.
• Критически важные вращающиеся активы вспомогательных систем электростанции.
• Паротурбинные и газотурбинные системы производства электроэнергии.

Таблица технических характеристик

Практические инженерные выводы

Альтернативные модели и совместимость

Модель 3500/15-04-04-00 представляет собой конфигурацию только с низковольтным питанием постоянного тока. При замене более старых устройств 3500/15 убедитесь, что входная клеммная колодка питания объединительной платы вашей стойки рассчитана именно на номинальное напряжение 24 В пост. тока. Установка модуля постоянного тока в стойку, предварительно подключённую для высоковольтного переменного тока (например, с вариантами 3500/15-01-xx), приведёт к повреждению внутренних штырьковых контактов клемм. При переходе со старых конфигураций проверьте зазоры физических направляющих карт в шасси 3500 ранних ревизий.

Типичные ошибки при применении и инженерные примечания

При полной загрузке стойки (все 14 слотов мониторинга заняты двухканальными реле или сейсмическими платами с высоким энергопотреблением) тепловыделение внутри модулей источников питания увеличивается. Обеспечьте свободный путь для вентиляции над корпусом 3500 и под ним. Не устанавливайте источник низковольтного постоянного тока и источник высоковольтного переменного тока в одном шасси, если только объединительная плата стойки явно не проверена для компоновок с разными напряжениями и двумя источниками, поскольку при неисправности может не произойти переключение из-за несогласованных сопротивлений линий питания.

Советы по вводу в эксплуатацию и подключению

Всегда используйте экранированные кабели типа «витая пара» сечением не менее 12 AWG для подключения входных клемм постоянного тока, чтобы защитить объединительную плату от синфазных помех. Убедитесь, что клемма заземления каркаса на входной колодке соединена с чистым заземлением измерительного прибора низкоомным соединением. Это предотвращает появление контуров заземления, искажающих сигналы данных мониторинга переходных процессов, проходящие через соседние платы мониторинга.
