Bently Nevada 133292-01 Модуль источника питания постоянного тока низкого напряжения

Описание

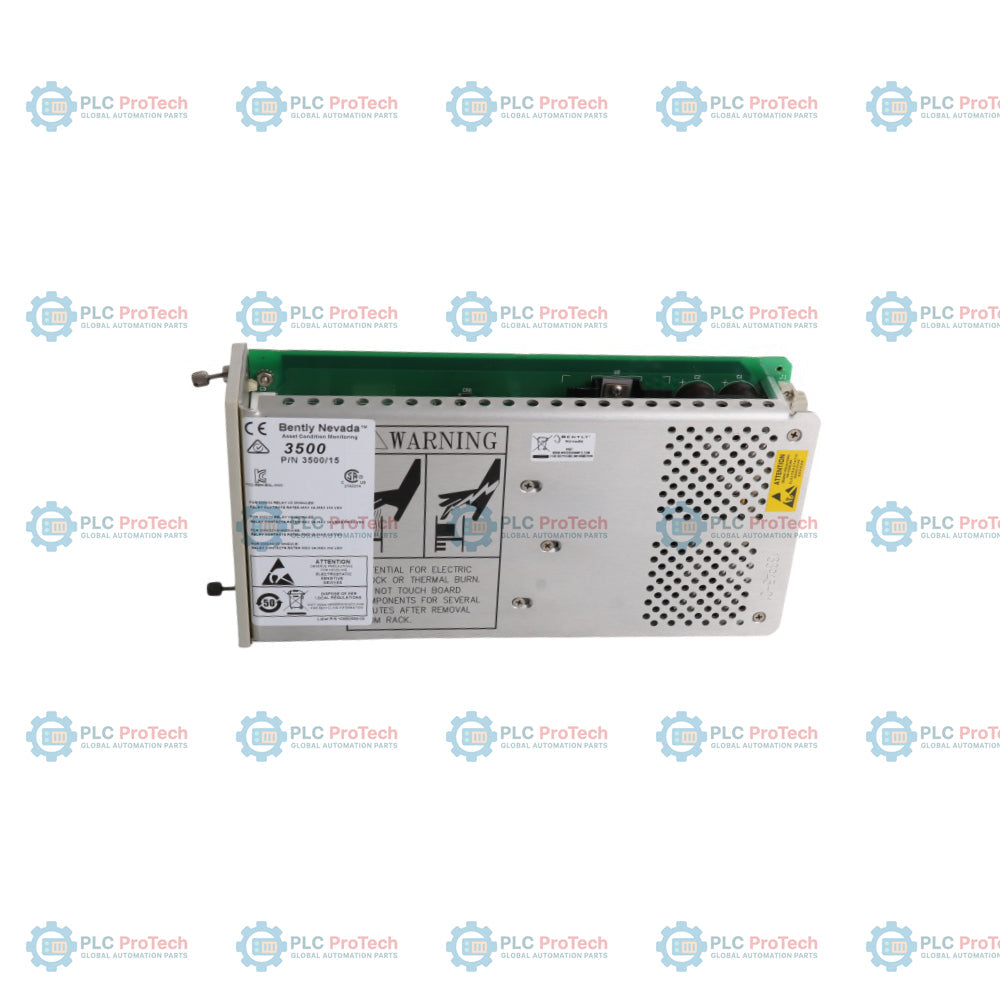

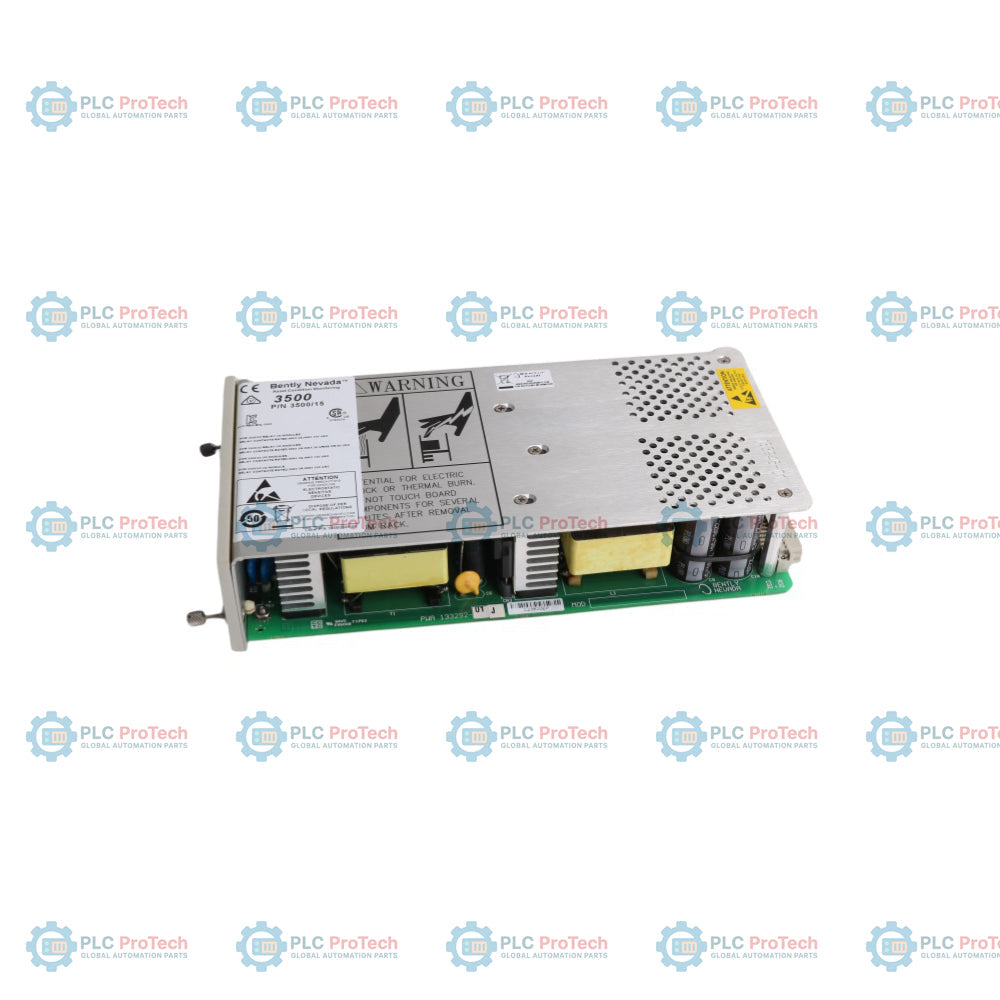

133292-01 — аппаратный модуль половинной высоты, предназначенный для подачи стабильного и стабилизированного питания в составе системы защиты оборудования серии 3500. Он выполняет функции устаревшего модуля регулирования низкого напряжения, преобразуя входной постоянный ток низкого напряжения в заданные профили напряжения, необходимые для работы соседних модулей мониторинга состояния и обработки данных в стойке. Этот аппаратный вариант устанавливается в специально предназначенные слоты в крайней левой части стандартного шасси стойки и может работать как автономный источник питания или параллельно со второй совместимой платой, обеспечивая бесперебойное резервирование системы. Плата принимает специализированные низковольтные входы постоянного тока через соответствующий модуль ввода питания (PIM), установленный сзади, что делает её важной запасной деталью для автоматизированных производственных комплексов, нефтехимических предприятий и установок с тяжёлыми турбомашинами, требующих высокодоступной инфраструктуры мониторинга.

Характеристики

• Конструкция половинной высоты для установки в предназначенные для питания слоты с левой стороны шасси.
• Поддерживает режим резервирования с двумя источниками питания и автоматическим переключением между основным и резервным источниками при установке второго модуля.
• Архитектура с возможностью горячей замены, позволяющая напрямую заменить повреждённый блок без нарушения работы активных контуров защиты оборудования.
• Встроенная диагностика на передней панели с отдельным светодиодным индикатором состояния питания, показывающим корректную работу регулирования модуля.
• Комплексные меры защиты от пониженного напряжения, разработанные для защиты внутренних многослойных печатных плат от электрических неисправностей.
• Высокая совместимость с устаревшими распределительными системами низковольтного постоянного тока на объединительной плате для эффективной модернизации оборудования.

Применение

• Питание стоек защиты оборудования на удалённых нефтегазовых трубопроводах, работающих от низковольтных аккумуляторных батарей постоянного тока.
• Управление распределением питания для локальных массивов мониторинга вибрации вращающегося оборудования внутри нефтехимических производственных установок.
• Подача питания для критически важных сетей мониторинга турбин и генераторов с использованием автономных солнечных установок или аккумуляторных батарей.

Информация для заказа

Технические характеристики

Подключения/интерфейсы

Схема интерфейсов управляет состояниями источников питания и отслеживает подключения в системе шасси:

Рекомендации по установке

• Распределение слотов: Устанавливайте устройство только в предназначенные для него слоты половинной высоты, расположенные с левой стороны основной стойки.
• Приоритет резервирования: Установите аппаратный модуль в нижний отсек половинной высоты, чтобы назначить его основным источником питания, либо используйте верхний отсек для резервного питания.
• Согласование PIM: Всегда используйте модуль питания 133292-01 в паре с соответствующим устаревшим низковольтным PIM постоянного тока объединительной платы (номер детали 133300-01), чтобы избежать электрической несовместимости.
• Выполнение горячей замены: Перед извлечением этого устройства или выполнением его замены под напряжением убедитесь, что в противоположном отсеке питания остаётся включённой отдельная активная карта источника питания.
• Обслуживание предохранителя: При возникновении перенапряжения проверьте и замените специальный защитный предохранитель (номер детали 01720045) на соответствующем интерфейсном модуле объединительной платы.

Соответствие требованиям и сертификаты

• Директивы ЭМС: директива Европейского сообщества 2014/30/EU.
• Стандарты ЭМС: EN 61000-6-2 (помехоустойчивость в промышленной среде), EN 61000-6-4 (промышленные выбросы).
• Электробезопасность: директива по низковольтному оборудованию 2014/35/EU, стандарт EN 61010-1.
• Директива RoHS: соответствие европейской директиве 2011/65/EU.
• Морские сертификаты: правила DNV GL для классификации, правила ABS для стальных судов.
• Сертификаты для Северной Америки: cNRTLus, класс I, раздел 2, группы A, B, C и D (T4 при Ta = от -20 °C до +65 °C).
• Сертификаты ATEX/IECEx: II 3 G Ex nA nC ic IIC T4 Gc / Ex ec nC ic IIC T4 Gc.

Часто задаваемые вопросы

В чём функциональное различие между 133292-01 и обновлёнными высокоэффективными модулями питания постоянного тока?

Модуль 133292-01 представляет собой низковольтный модуль постоянного тока устаревшего типа, специально разработанный для более старых вариантов распределительных систем питания 3500; он явно несовместим со стандартными современными низковольтными модулями ввода питания постоянного тока.

Требуется ли этому аппаратному модулю минимальная электрическая нагрузка для поддержания безопасных уровней выходного напряжения?

Нет, топология обработки данных карты означает, что для надлежащего регулирования схемы минимальная нагрузка стойки не требуется.

Приведёт ли временная просадка напряжения на входной шине 24 В к разрушению внутренних компонентов?

Нет, отклонение входного напряжения в сторону понижения не приводит к повреждению при работе или необратимой деградации внутренних компонентов оборудования или подключённого PIM.

Можно ли одновременно эксплуатировать источник питания переменного тока и низковольтный модуль постоянного тока 133292-01 в одной стойке?

Да, корпус монитора поддерживает размещение любых комбинаций модулей питания переменного и постоянного тока в двух слотах для создания высокогибкой резервированной конфигурации.
