Интерфейс переходных данных Bently Nevada 3500/22-01-01-01 | 288055-01 +146031-01

Интерфейс переходных данных Bently Nevada 3500/22-01-01-01 | 288055-01 +146031-01

Остался только 50 товар(ы) на складе

  • Производитель: Bently Nevada

  • Номер продукта: 288055-01 +146031-01

  • Страна происхождения:Соединённые Штаты

  • Тип продукта: Интерфейс временных данных

  • Оплата: Банковский перевод (T/T), Western Union

  • Вес: 1110г

  • Размеры: 241,3 мм x 24,4 мм x 99,1 мм

  • Порт отправления: Сямынь

  • Гарантия: 12 месяцев

Просмотреть полные детали
Описание продукта
FAQ
Доставка и возврат
Дополнительные детали
Отзывы

Описание

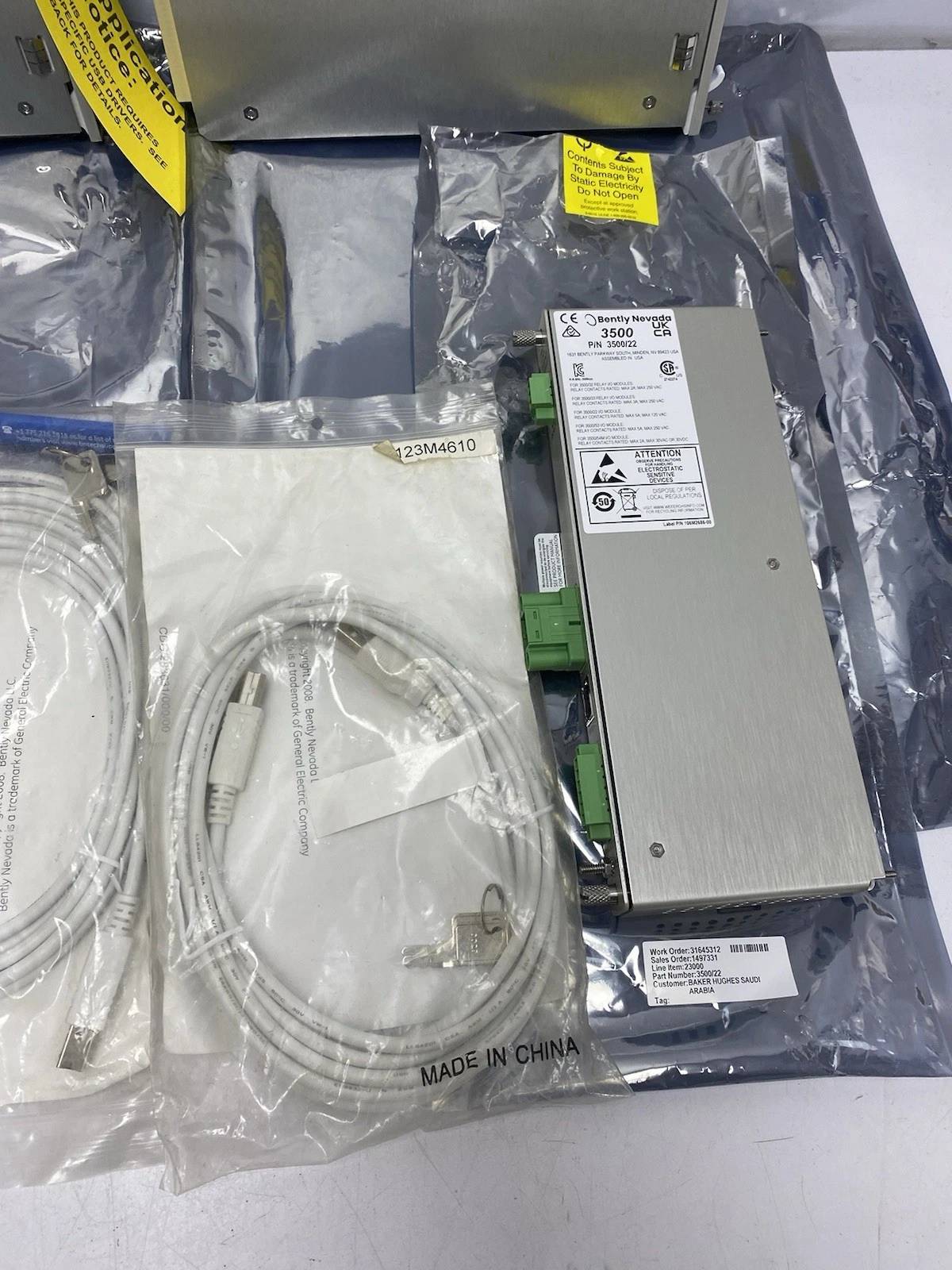

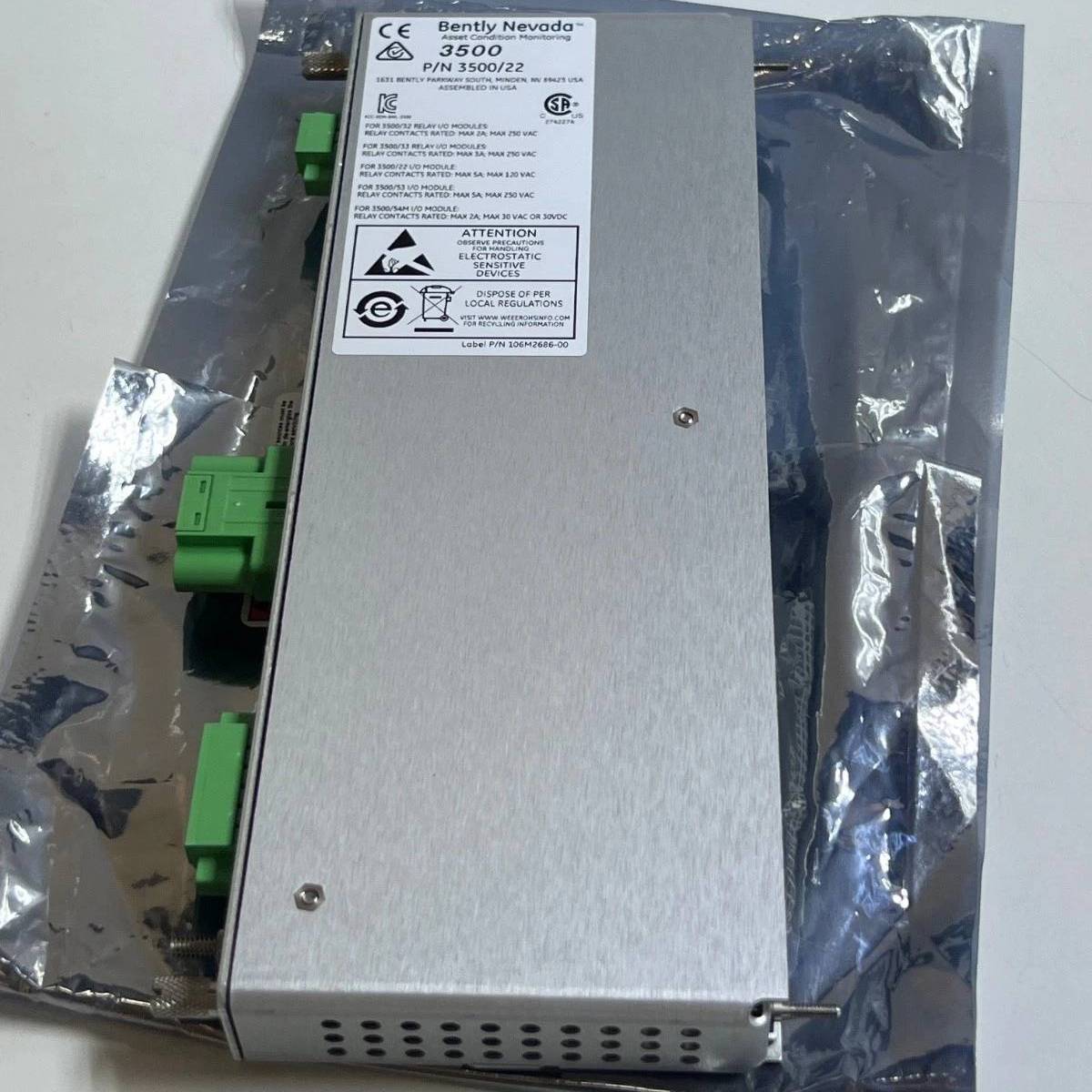

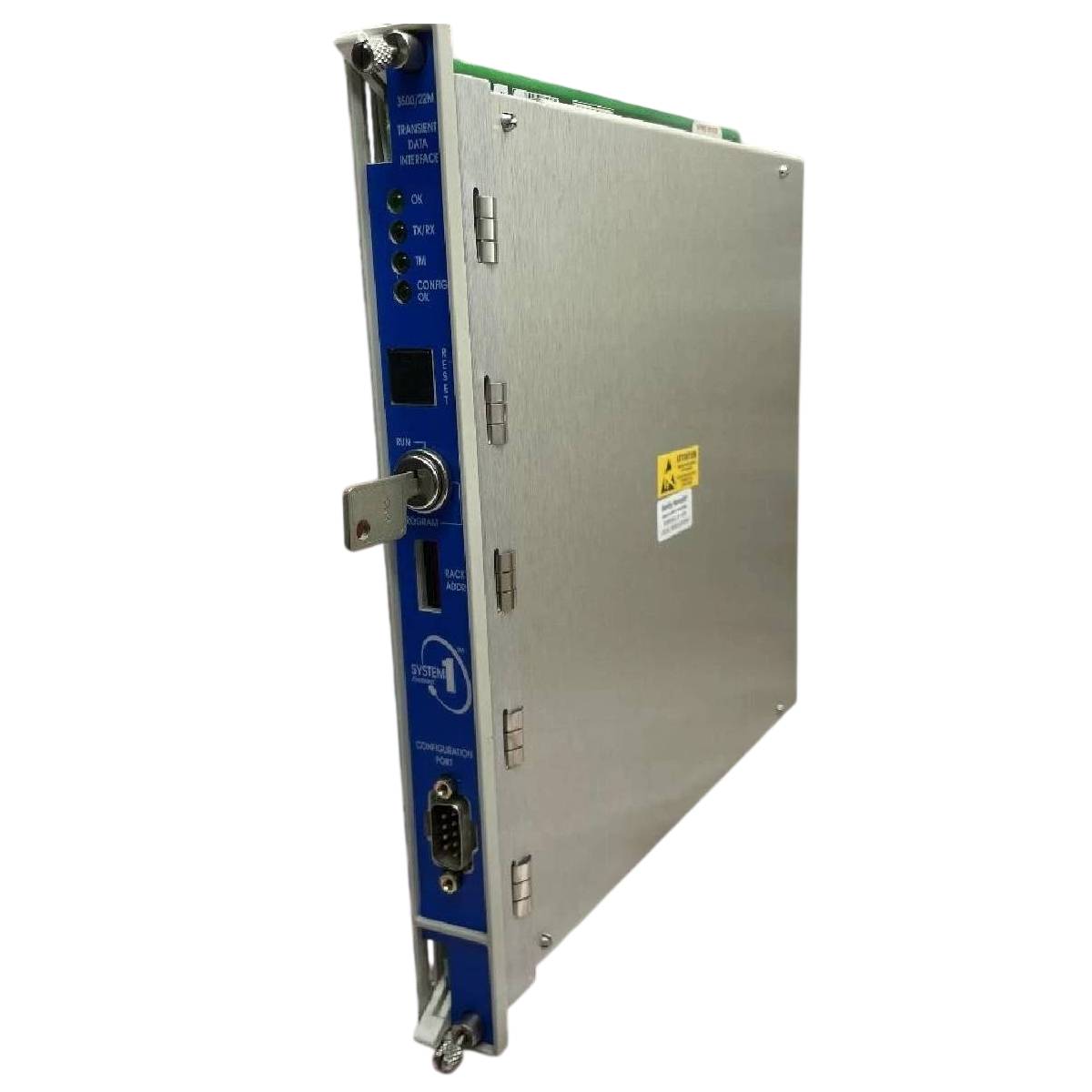

The 3500/22M Интерфейс временных данных (TDI), заказанный специально под номером конфигурации 3500/22-01-01-01 (включая основной модуль 288055-01 и модуль ввода-вывода 146031-01), обеспечивает выделенный интерфейс между системой мониторинга 3500 и совместимым программным обеспечением для конфигурации или мониторинга состояния. Этот модуль объединяет базовые функции интерфейса стойки стандартного модуля 3500/20 Rack Interface Module (RIM) с возможностями высокоемкого сбора данных продвинутого коммуникационного процессора. Он напрямую взаимодействует с мониторами серии M в стойке для непрерывного сбора установившихся и динамических форм сигналов, передавая эту информацию через Ethernet-соединение на хост-платформы программного обеспечения. В то время как 3500/22M обеспечивает обработку важных системных данных, работает вне критического пути мониторинга, гарантируя, что функции защиты оборудования остаются полностью доступными и полностью не затронутыми операциями модуля.

Особенности

  • Интегрирует функции стандартного модуля интерфейса стойки и коммуникационного процессора в одном слоте.
  • Поддерживает непрерывный сбор как установившихся значений, так и высокоразрешающих динамических форм сигналов.
  • Включает стандартный захват статических данных с опциональным включением динамических каналов через специализированный диск валидации.
  • Обеспечивает двойные коммуникационные каналы через USB на передней панели и Ethernet на задней панели.
  • Работает как не вмешивающийся компонент относительно путей безопасности и автоматической защиты стойки мониторинга.
  • Включает четыре настраиваемых статических значения nX на точку канала с отслеживанием амплитуды и фазы.

Применения

  • Мониторинг вибрации оборудования и аналитика предиктивного обслуживания.
  • Регистрация данных запуска и остановки турбомашин.
  • Непрерывный захват событий и форм сигналов в промышленном энергогенерации.
  • Управление конфигурацией и удалённая диагностика для крупномасштабных промышленных стоек с двигателями и насосами.

Информация для заказа

Код компонента / суффикс Описание
3500/22-01-01-01 Номер заказа полного сборочного модуля
A: 01 Тип интерфейса для временных данных: Стандартный (используется для стандартных приложений мониторинга)
B: 01 Тип модуля ввода/вывода: Ethernet-модуль ввода/вывода 10Base-T/100Base-TX
C: 01 Сертификация агентства: CSA/NRTL/C (Класс 1, Раздел 2)
288055-01 Стандартный модуль интерфейса переходных данных с USB-кабелем
146031-01 Модуль ввода/вывода 10Base-T/100Base-TX
123M4610 Кабель USB длиной 1 фут от A до B (входит в комплект с 288055-01)

Технические характеристики

Категория параметров Детали спецификации
Производитель Bently Nevada (Baker Hughes)
Страна происхождения США
Потребляемая мощность 10,5 Вт
Ethernet-подключение RJ-45 для 10Base-T/100Base-TX, автоопределение, максимальная длина 100 метров
USB-интерфейс Порт USB-B на передней панели, максимальная скорость 115,2 кбод, максимальная длина кабеля 5 метров
Стандартное реле OK Номинал до 5А при 24 В постоянного тока / 120 В переменного тока, 120 Вт / 600 ВА максимальная переключаемая мощность
Поддерживаемые Keyphasor 4 системных сигнала Keyphasor до 20 кГц
Диапазоны скоростей Keyphasor 1–16 каналов: 1–100 000 об/мин; 17–24 канала: 1–60 000 об/мин; 25–48 каналов: 1–30 000 об/мин
Каналы формы сигнала Одновременный сбор данных с 48 каналов, с постоянной связью
Вес главного модуля 0,91 кг (2,0 фунта)
Размеры главного модуля 241,3 мм x 24,4 мм x 241,8 мм (9,50 дюйма x 0,96 дюйма x 9,52 дюйма)
Вес модуля ввода/вывода 0,20 кг (0,44 фунта)
Размеры модуля ввода/вывода 241,3 мм x 24,4 мм x 99,1 мм (9,50 дюйма x 0,96 дюйма x 3,90 дюйма)
Общий вес 1,11 кг
Занятость слотов в стойке 1 слот полной высоты спереди (главный модуль), 1 слот полной высоты сзади (модуль ввода/вывода)
Рабочая температура -30 °C до +65 °C (-22 °F до +149 °F)
Температура хранения -40 °C до +85 °C (-40 °F до +185 °F)
Относительная влажность 95% без конденсации
Срок службы батареи (с питанием) 38 лет при 50 °C (122 °F)
Срок службы батареи (без питания) 12 лет при 50 °C (122 °F)

Подключения/Интерфейсы

Системный интерфейс Функция / Описание
Передний порт USB-B Прямое подключение к компьютеру с использованием протокола BN Host для локальной настройки и извлечения данных.
Порт RJ-45 (медный ввод/вывод) Основной интерфейс для сетевых подключений с использованием Ethernet TCP/IP, поддерживающий протоколы BN Host и TDI.
2-контактный разъем заземления Специфический клеммный блок на модуле ввода/вывода для подключения общего сигнала к заземлению прибора.
Клеммы системных контактов Штыревые разъемы, предназначенные для жестко подключенных входов Trip Multiply, Alarm Inhibit и Rack Reset.

Руководство по установке

  • Требования к слотам: Основной модуль всегда должен устанавливаться в слот 1, непосредственно рядом с блоками питания стойки.
  • Меры предосторожности при обновлении: При замене старого модуля 3500/20 RIM необходимо полностью извлечь как старый модуль RIM, так и старую плату ввода-вывода RIM до установки нового оборудования. Неснятие старой платы ввода-вывода RIM перед установкой нового модуля приведёт к серьёзному повреждению оборудования TDI.
  • Последовательность обновления: Следуйте точно этому порядку: 1) удалите существующий RIM, 2) удалите существующую плату ввода-вывода RIM, 3) установите новую плату ввода-вывода TDI, 4) установите новый основной модуль TDI.
  • Конфигурация заземления: При использовании 2-контактного разъёма Signal Common для соединения с заземлением прибора сдвиньте переключатель, расположенный на модуле питания (PIM), в сторону отметки «HP» для правильной изоляции Signal Common от заземления шасси.
  • Подключение USB: Всегда используйте специальный USB-кабель (номер детали 123M4610) для сохранения электрической изоляции между шасси и землёй. Кроме того, убедитесь, что подключённый компьютер работает исключительно от внутренней батареи (полностью отключён от сети и заземления), чтобы избежать опасных контуров заземления.

Соответствие и сертификаты

  • FCC: Соответствует части 15 правил FCC по помехам.
  • Директивы по ЭМС: Директива Европейского сообщества 2014/30/EU; стандарты EN 61000-6-2 (помехоустойчивость) и EN 61000-6-4 (излучения).
  • Электробезопасность: Директива Европейского сообщества 2014/35/EU; стандарт EN 61010-1.
  • RoHS: Директива Европейского сообщества 2011/65/EU.
  • Морские стандарты: Правила классификации DNV GL (суда, оффшорные установки); Правила ABS для условий классификации, часть 1, правила для стальных судов, оффшорных установок и конструкций.
  • Сертификаты для взрывоопасных зон: Класс I, раздел 2, группы A, B, C и D (cNRTLus), сертифицированы для определённого температурного диапазона от -20 °C до +65 °C.
Key Features:
#Bently Nevada 3500/22 #TDI Module #Transient Data Interface

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Интерфейс переходных данных Bently Nevada 3500/22-01-01-01 | 288055-01 +146031-01

Download Open in new tab

Каков критический аппаратный риск при обновлении стойки 3500 с 3500/20 RIM на 3500/22M TDI?
Существующий модуль ввода-вывода RIM должен быть удалён из стойки перед установкой нового TDI. Оставление модуля RIM в стойке при установке нового TDI приведёт к физическому повреждению модуля TDI.

Какие электрические меры предосторожности по заземлению необходимо соблюдать при подключении ноутбука к переднему USB-B порту конфигурации?
Необходимо использовать специальный USB-кабель (PN 123M4610) для сохранения изоляции между шасси и землёй. Кроме того, подключённый компьютер должен работать исключительно от батареи, чтобы избежать возникновения петли заземления.

Как функциональная роль TDI влияет на основной контур автоматической защиты оборудования?
TDI выполняет функции связи и сбора данных для хост-программного обеспечения. Он полностью изолирован от критического пути мониторинга и не влияет на нормальную защитную работу отдельных модулей мониторинга.

Какой конкретный шаг требуется выполнить на модуле питания при прокладке сигнального общего к инструментальному заземлению через клемму ввода-вывода TDI?
Переключатель селектора на боковой стороне модуля питания (PIM) должен быть сдвинут в сторону стрелки «HP». Это действие изолирует сигнальное общее от защитного заземления шасси.

Как количество включённых динамических каналов влияет на рабочий диапазон скоростей входов Keyphasor?
Диапазон скоростей уменьшается с увеличением числа каналов. Для 1–16 каналов диапазон составляет от 1 до 100 000 об/мин; для 17–24 каналов максимальная скорость снижается до 60 000 об/мин; для 25–48 каналов максимальная скорость ограничена 30 000 об/мин.

Какие конкретные интервалы сбора данных и временные окна использует TDI во время аварийного события?
Для статических данных фиксируются интервалы по 1 секунде за 10 минут до и 1 минуту после аварии, а также интервалы по 100 мс за 20 секунд до и 10 секунд после. Для данных формы сигнала сбор происходит с интервалом 10 секунд за 2,5 минуты до и 1 минуту после события.

Каково ограничение по фазовой корреляции между мониторами при выполнении асинхронного полного спектрального анализа?
Каналы должны находиться в одной паре физических каналов монитора. Для асинхронных полных спектров данные с частотным диапазоном 30 кГц не будут фазово коррелированы, если каналы распределены по разным мониторам.

Каковы требования к физическому подключению при использовании оптического модуля ввода-вывода 100Base-FX?
Модуль ввода-вывода 100Base-FX оснащён встроенным оптическим разъёмом MT-RJ Male. Поэтому полевые оптические кабели должны иметь разъём MT-RJ Female для обеспечения правильного механического соединения и надёжной связи.
