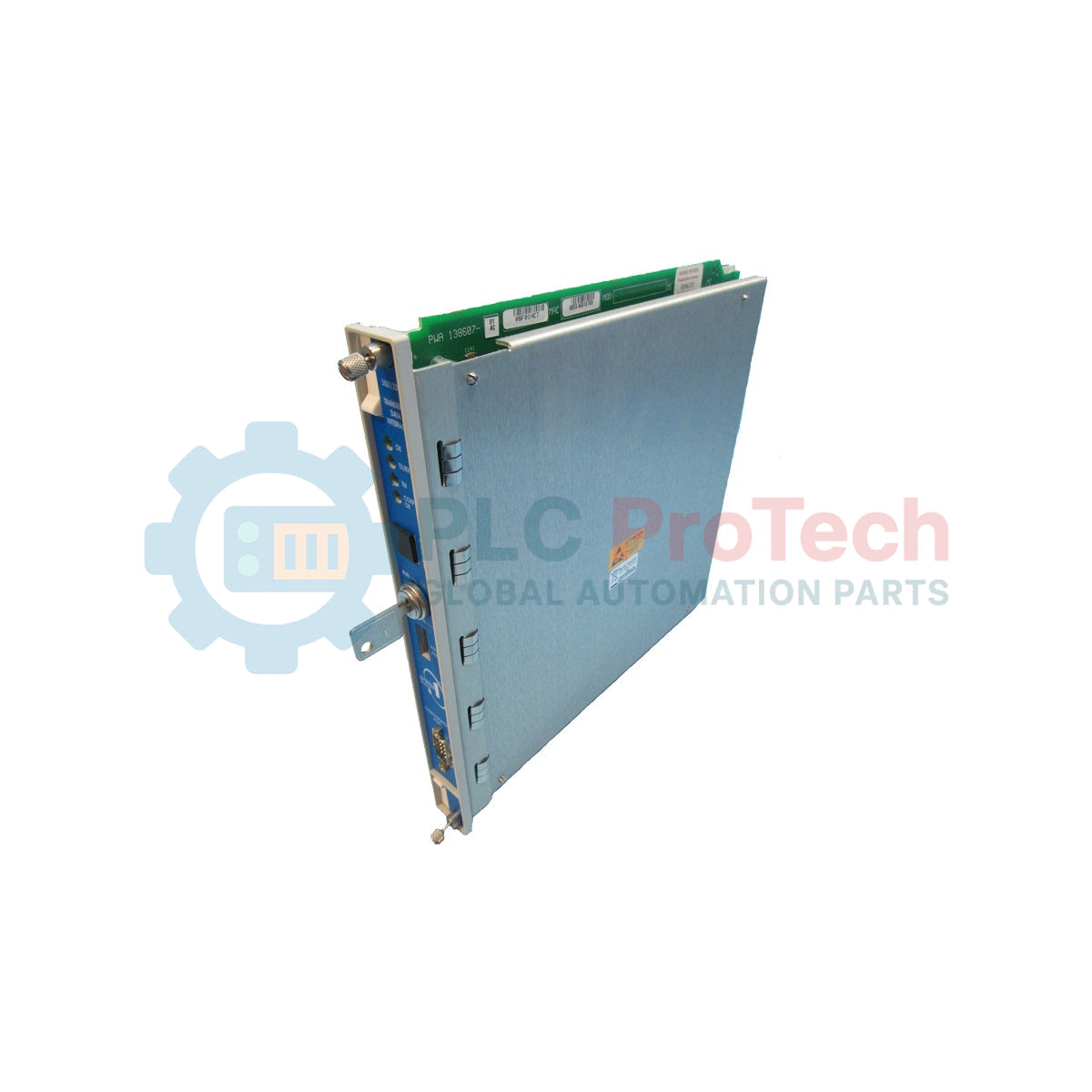

Обеспечивая основной канал связи между системами защиты оборудования Bently Nevada 3500 и управляющим программным обеспечением верхнего уровня, Bently Nevada 3500/22-01-01-01 выполняет функции ключевого модуля интерфейса переходных данных (TDI). Этот модуль собирает важные статические и переходные динамические данные с модулей мониторинга стойки и передаёт их в программное обеспечение мониторинга состояния System 1 по высокоскоростным сетям. Разработанный для высокой надёжности, он легко интегрируется в промышленные системы управления, обеспечивая диагностику в реальном времени и анализ технического состояния оборудования.
| Код варианта | Описание варианта |
|---|---|
| 3500/22-01 | Стандартный тип интерфейса переходных данных |
| -01 | Модуль ввода-вывода Ethernet 10Base-T/100Base-TX |
| -01 | Вариант с одобрением CSA/NRTL/C (класс I, раздел 2) |
| Производитель | Bently Nevada |
| Номер модели | 3500/22-01-01-01 |
| Тип модуля | Интерфейс переходных данных (TDI) |
| Скорость порта Ethernet | 10Base-T / 100Base-TX с автоматическим согласованием |
| Поддерживаемые протоколы | Проприетарный протокол Bently Nevada, Modbus TCP/IP (дополнительная конфигурация) |
| Рабочая температура | от -30 до +65 °C (от -22 до +150 °F) |
| Температура хранения | от -40 до +85 °C (от -40 до +185 °F) |
| Предельные значения влажности | 95% относительной влажности, без конденсации |
| Масса модуля TDI нетто | 0,91 кг (2,0 фунта) |
| Масса модуля ввода-вывода нетто | 0,20 кг (0,44 фунта) |
| Расчётная масса при транспортировке | 3,00 кг (6,6 фунта) |
| Страна происхождения | Соединённые Штаты Америки |
| Порт / разъём | Назначение функций / цепей |
|---|---|
| Основной RJ-45 | Ethernet-соединение с хост-компьютером / сервером System 1 |
| Конфигурационный порт (передний) | Порт связи USB или последовательный порт для прямой локальной настройки с ноутбука |
| Распиновка объединительной платы TDI | Непрерывная шина связи стойки и передача данных модулей мониторинга |
TDI 3500/22 — современная замена устаревшего модуля интерфейса стойки 3500/20 (RIM). Обратите внимание: переход с 3500/20 на 3500/22 требует обновления программного обеспечения конфигурации стойки 3500. Учитывайте, что при использовании TDI могут существовать зависимости между версиями микропрограммы старых модулей мониторинга каналов (например, 3500/42M); убедитесь, что версии микропрограммы модулей мониторинга совместимы с выпуском микропрограммы TDI.
При выполнении высокоплотного сбора переходных процессов по нескольким каналам убедитесь, что пропускная способность сети достаточна. TDI отдаёт приоритет функциям защиты оборудования на объединительной плате, однако перегруженная сеть Ethernet может вызывать задержки при передаче динамических осциллограмм в System 1. Убедитесь, что 3500/22 установлен в слоте непосредственно рядом с источниками питания (обычно слот 1), как предусмотрено конструкцией объединительной платы.
Для Ethernet-интерфейса всегда используйте высококачественный экранированный кабель на витой паре (STP), чтобы защитить систему от электромагнитных помех (EMI), создаваемых расположенным поблизости тяжёлым вращающимся оборудованием. Для первоначальной настройки IP-адреса подключите кабель непосредственно к порту конфигурационной утилиты на передней панели, прежде чем устанавливать модуль в удалённой стойке.
Global Express Shipping
Returns & Warranty
Производитель: Bently Nevada
Номер продукта: 3500/22-01-01-01
Страна происхождения:Соединённые Штаты
Тип продукта: Модули интерфейса переходных данных
Оплата: Банковский перевод (T/T), Western Union
Вес: 320г
Порт отправления: Сямынь
Гарантия: 12 месяцев
Обеспечивая основной канал связи между системами защиты оборудования Bently Nevada 3500 и управляющим программным обеспечением верхнего уровня, Bently Nevada 3500/22-01-01-01 выполняет функции ключевого модуля интерфейса переходных данных (TDI). Этот модуль собирает важные статические и переходные динамические данные с модулей мониторинга стойки и передаёт их в программное обеспечение мониторинга состояния System 1 по высокоскоростным сетям. Разработанный для высокой надёжности, он легко интегрируется в промышленные системы управления, обеспечивая диагностику в реальном времени и анализ технического состояния оборудования.
| Код варианта | Описание варианта |
|---|---|
| 3500/22-01 | Стандартный тип интерфейса переходных данных |
| -01 | Модуль ввода-вывода Ethernet 10Base-T/100Base-TX |
| -01 | Вариант с одобрением CSA/NRTL/C (класс I, раздел 2) |
| Производитель | Bently Nevada |
| Номер модели | 3500/22-01-01-01 |
| Тип модуля | Интерфейс переходных данных (TDI) |
| Скорость порта Ethernet | 10Base-T / 100Base-TX с автоматическим согласованием |
| Поддерживаемые протоколы | Проприетарный протокол Bently Nevada, Modbus TCP/IP (дополнительная конфигурация) |
| Рабочая температура | от -30 до +65 °C (от -22 до +150 °F) |
| Температура хранения | от -40 до +85 °C (от -40 до +185 °F) |
| Предельные значения влажности | 95% относительной влажности, без конденсации |
| Масса модуля TDI нетто | 0,91 кг (2,0 фунта) |
| Масса модуля ввода-вывода нетто | 0,20 кг (0,44 фунта) |
| Расчётная масса при транспортировке | 3,00 кг (6,6 фунта) |
| Страна происхождения | Соединённые Штаты Америки |
| Порт / разъём | Назначение функций / цепей |
|---|---|
| Основной RJ-45 | Ethernet-соединение с хост-компьютером / сервером System 1 |
| Конфигурационный порт (передний) | Порт связи USB или последовательный порт для прямой локальной настройки с ноутбука |
| Распиновка объединительной платы TDI | Непрерывная шина связи стойки и передача данных модулей мониторинга |
TDI 3500/22 — современная замена устаревшего модуля интерфейса стойки 3500/20 (RIM). Обратите внимание: переход с 3500/20 на 3500/22 требует обновления программного обеспечения конфигурации стойки 3500. Учитывайте, что при использовании TDI могут существовать зависимости между версиями микропрограммы старых модулей мониторинга каналов (например, 3500/42M); убедитесь, что версии микропрограммы модулей мониторинга совместимы с выпуском микропрограммы TDI.
При выполнении высокоплотного сбора переходных процессов по нескольким каналам убедитесь, что пропускная способность сети достаточна. TDI отдаёт приоритет функциям защиты оборудования на объединительной плате, однако перегруженная сеть Ethernet может вызывать задержки при передаче динамических осциллограмм в System 1. Убедитесь, что 3500/22 установлен в слоте непосредственно рядом с источниками питания (обычно слот 1), как предусмотрено конструкцией объединительной платы.
Для Ethernet-интерфейса всегда используйте высококачественный экранированный кабель на витой паре (STP), чтобы защитить систему от электромагнитных помех (EMI), создаваемых расположенным поблизости тяжёлым вращающимся оборудованием. Для первоначальной настройки IP-адреса подключите кабель непосредственно к порту конфигурационной утилиты на передней панели, прежде чем устанавливать модуль в удалённой стойке.
Глобальная экспресс-доставка
Возвраты и гарантия
Заказы обрабатываются и доставляются с понедельника по пятницу (кроме государственных праздников).
Для полной информации о праве на возврат, сборах за пополнение запасов и международных возвратах, пожалуйста, ознакомьтесь с нашим официальным Политика возврата и возмещения .
