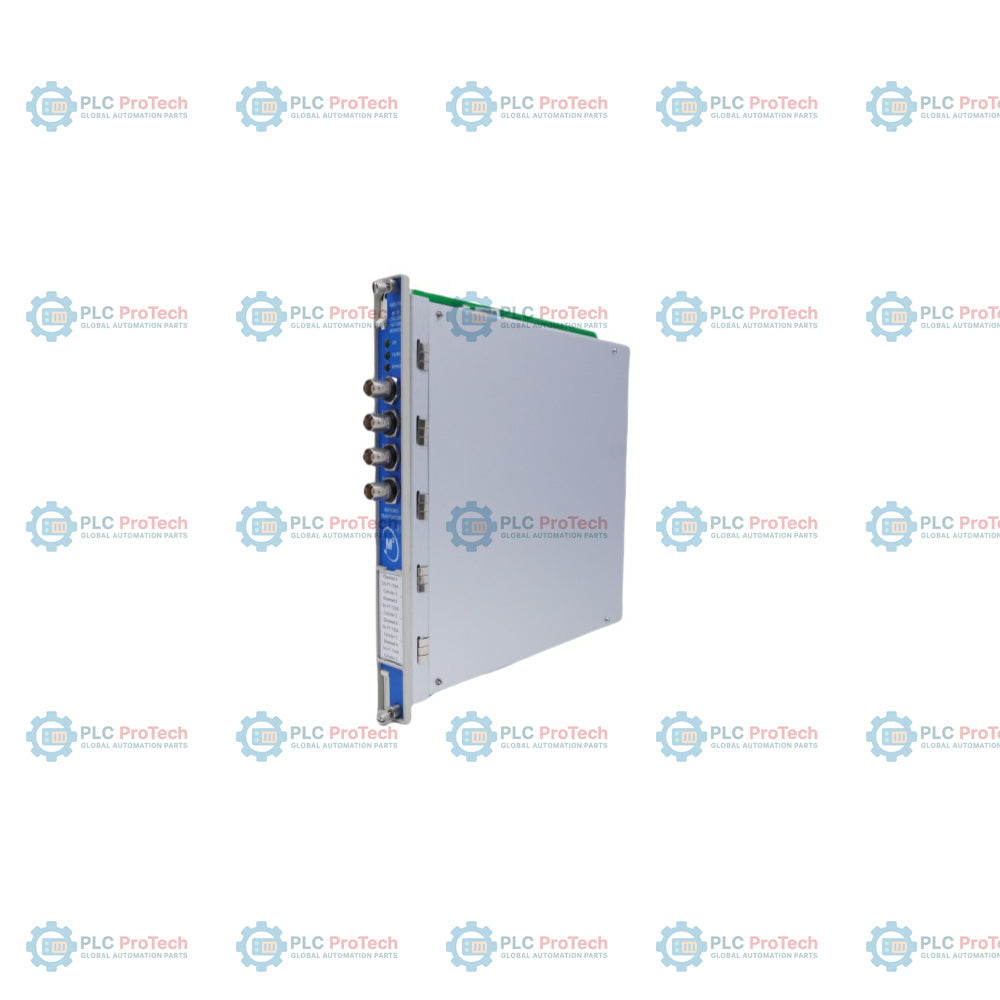

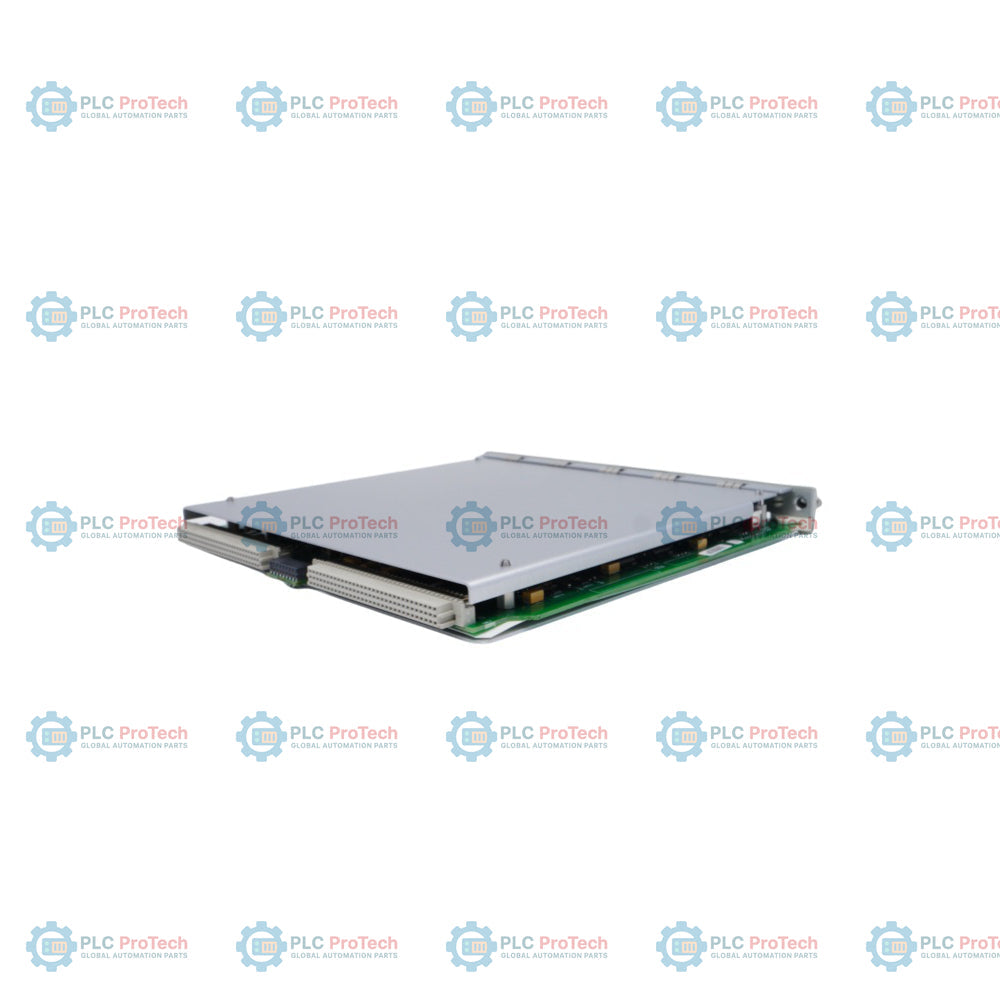

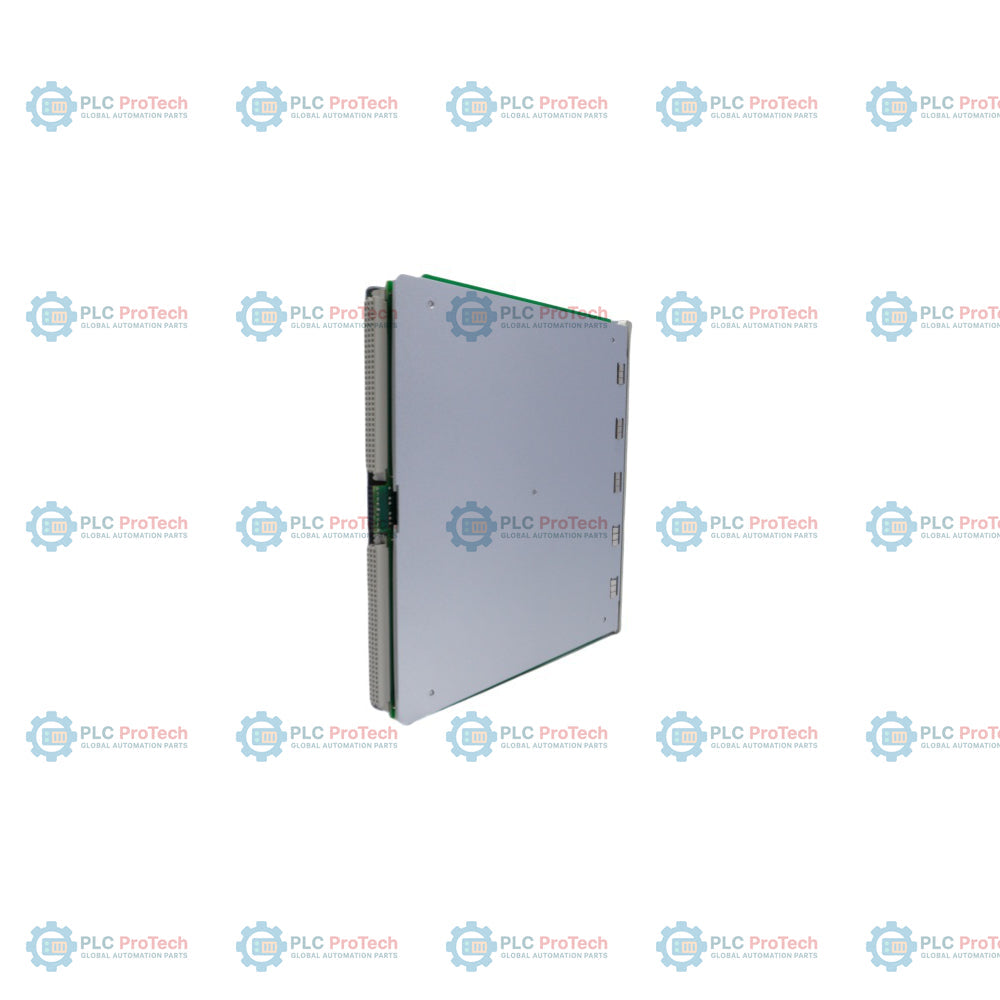

Bently Nevada 3500/77M 140734-07 Монитор давления цилиндра поршневой машины

Описание

Bently Nevada 3500/77M 140734-07 — это 4-канальная карта непрерывной защиты и мониторинга оборудования, разработанная для системы обнаружения неисправностей оборудования серии 3500. Она напрямую взаимодействует с одобренными Bently Nevada преобразователями давления сторонних производителей с положительным напряжением (psia) для измерения, формирования и анализа значений давления в цилиндрах поршневых компрессоров.

Основная функция 3500/77M обеспечивает непрерывную защиту оборудования, сопоставляя обработанные параметры с запрограммированными в программном обеспечении уставками сигнализации для автоматической подачи системных предупреждений или отключения оборудования. Одновременно он предоставляет полный набор пропорциональных физических значений (PPL), необходимых инженерам по эксплуатации и техническому обслуживанию для контроля состояния оборудования. В зависимости от параметров конфигурации каждый канал выдаёт восемь отдельных значений PPL. Пять из них предназначены для показателей одной камеры (давление нагнетания, давление всасывания, максимальное давление, минимальное давление и степень сжатия), а три представляют собой расширенные расчёты механической нагрузки, полученные на основе межканальных показателей и физической компоновки рамы (максимальное сжатие штока, максимальное растяжение штока и степень реверса штока).

Характеристики

• Четырёхканальная архитектура с поддержкой до четырёх независимых входов датчиков давления.
• Отслеживание в реальном времени восьми пропорциональных значений (PPL) для каждого активного канала для комплексного анализа цилиндров.
• Встроенная логика защиты оборудования, напрямую сравнивающая точки данных с настраиваемыми уставками предупреждения и опасности.
• Буферизованные выходы коаксиальных преобразователей с защитой от короткого замыкания, расположенные на передней панели.
• Динамический расчёт сил нагрузки на шток, включая максимальное сжатие штока, максимальное растяжение штока и степень реверса штока.
• Светодиоды состояния на передней панели для локальной идентификации работы модуля, связи внутри стойки и активного состояния байпаса.
• Полная совместимость с модулями ввода-вывода давления цилиндра с внутренним и внешним оконечным подключением.

Применение

• Мониторинг цилиндров поршневого компрессора
• Расчёт и обработка нагрузки на шток и реверса штока
• Защита компрессоров технологического газа на нефтехимических предприятиях
• Мониторинг станции транспортировки природного газа по трубопроводу
• Диагностика критически важных поршневых машин

Технические характеристики

Рекомендации по установке

• Подключение преобразователя: Подключайте только одобренные Bently Nevada положительные сторонние преобразователи абсолютного давления (psia) с диапазоном выходного сигнала от +0,5 Vdc до +10,0 Vdc.
• Примечание о буферизованных выходных сигналах ввода-вывода: При мониторинге с помощью модуля ввода-вывода давления в цилиндре обратите внимание, что буферизованные выходы преобразователя на коаксиальных разъёмах передней панели инвертированы и смещены на −2,265 Vdc.
• Настройка оконечной заделки: Подберите соответствующую конфигурацию для внутренних или внешних блоков оконечной заделки в зависимости от версии установленного в слоте стойки модуля ввода-вывода давления в цилиндре.
• Ввод механических параметров: Для точного расчёта межканальных пропорциональных значений (максимального сжатия штока, максимального растяжения штока и степени реверса штока) необходимо точно ввести параметры механических компонентов компрессора в программном обеспечении конфигурации стойки.
• Тепловые характеристики: Убедитесь, что рабочая температура окружающей среды вокруг стойки 3500 не выходит за установленный предельный диапазон от -30 до +65 °C.

Соответствие требованиям и сертификаты

• Разрешения для опасных зон: CSA/NRTL/C

Часто задаваемые вопросы

Каково основное назначение этого модуля в стойке 3500?

Модуль непрерывно контролирует давления в цилиндрах поршневых компрессоров, обеспечивая защиту оборудования и вычисляя ключевые рабочие параметры.

Сколько каналов давления поддерживает один модуль?

Он поддерживает от 1 до 4 независимых каналов преобразователей давления.

Какие типы датчиков совместимы со входами?

Он поддерживает абсолютные преобразователи положительного напряжения (psia), одобренные Bently Nevada, сторонних производителей.

Какие базовые выходные напряжения предполагаются для коэффициентов масштабирования датчика давления?

Коэффициенты масштабирования предполагают базовое абсолютное напряжение +0,5 В пост. тока при 0 psia и +10,0 В пост. тока при заданном для датчика диапазоне полного давления.

Какие пять пропорциональных значений однокамерного цилиндра рассчитываются картой?

Рассчитываемые значения: давление нагнетания, давление всасывания, максимальное давление, минимальное давление и степень сжатия.

Какие три объединённых многоканальных параметра рассчитываются?

Параметры включают максимальное сжатие штока, максимальное растяжение штока и степень реверса штока.

Сколько уставок опасного уровня можно настроить для каждого канала?

Уставки опасного уровня (ограничения превышения скорости/давления) можно явно сопоставить с любыми двумя активными пропорциональными значениями.

Модифицируются ли буферизованные выходы преобразователей на передней панели?

Да, при использовании модуля ввода-вывода давления в цилиндре буферизованные коаксиальные выходы передней панели инвертируются и смещаются на -2,265 В пост. тока.

Каков предел тока встроенного источника питания датчика?

Модуль оснащён выходом питания +23,0 В пост. тока с функцией ограничения тока до 24,5 мА, встроенной в каждый отдельный канал.

Какова частотная характеристика обработки сигналов карты давления?

Модуль обеспечивает частотную характеристику от 0 до 5,5 кГц по всем активным настроенным каналам.

Повреждает ли устройство короткое замыкание на буферизованном выходе передней панели?

Нет, все соединения буферизованных преобразователей через передние коаксиальные разъёмы полностью защищены от короткого замыкания.
