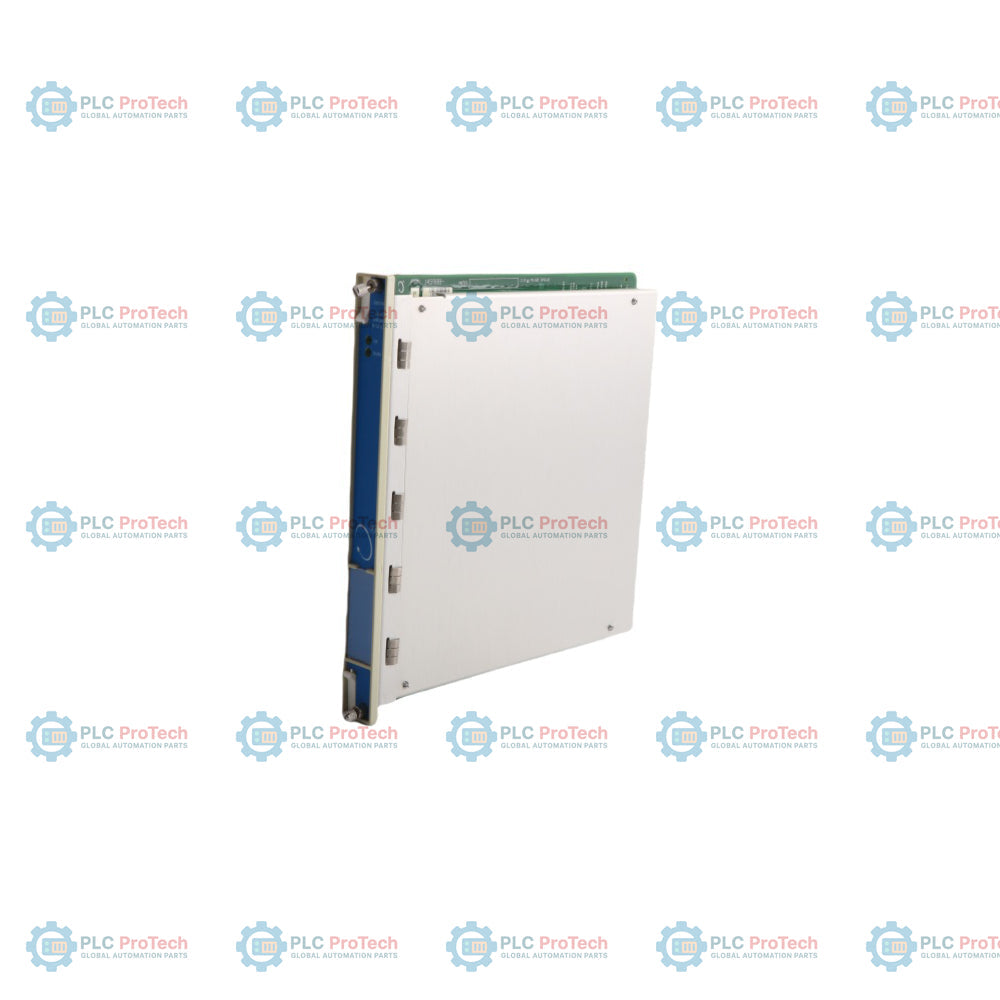

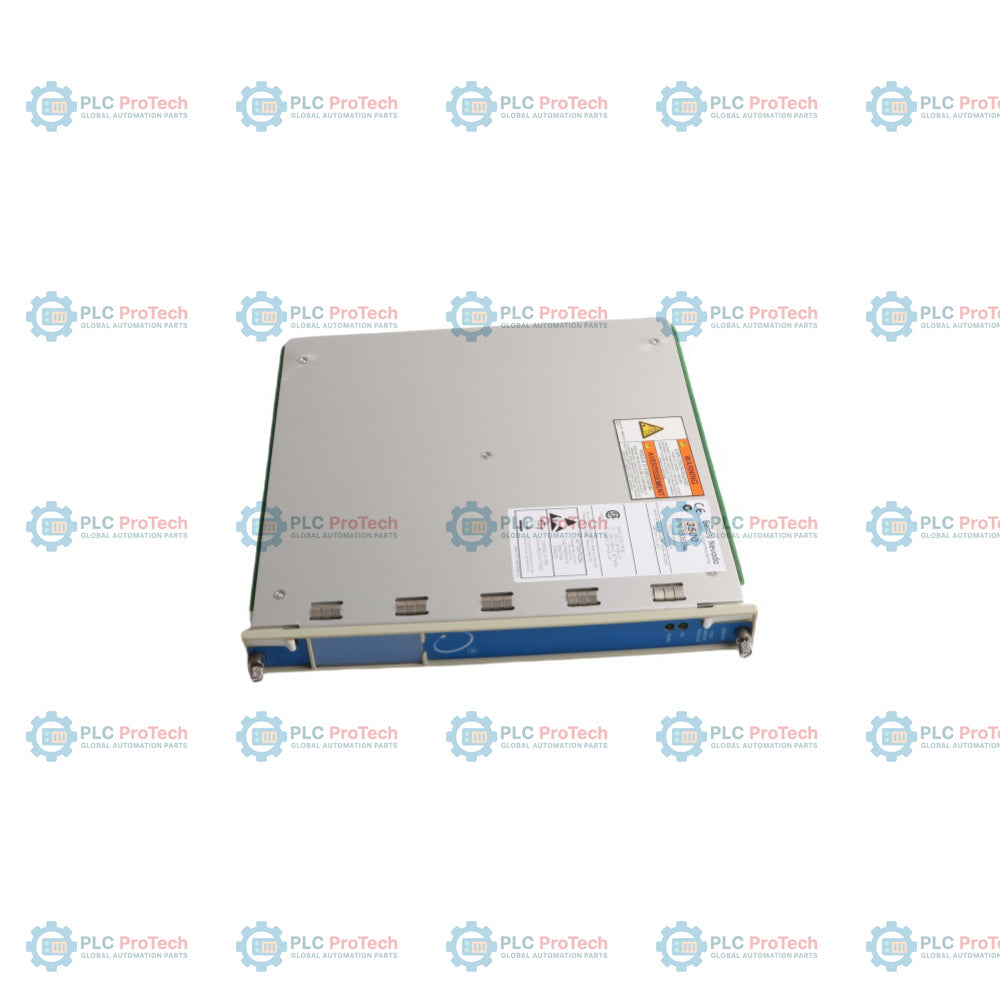

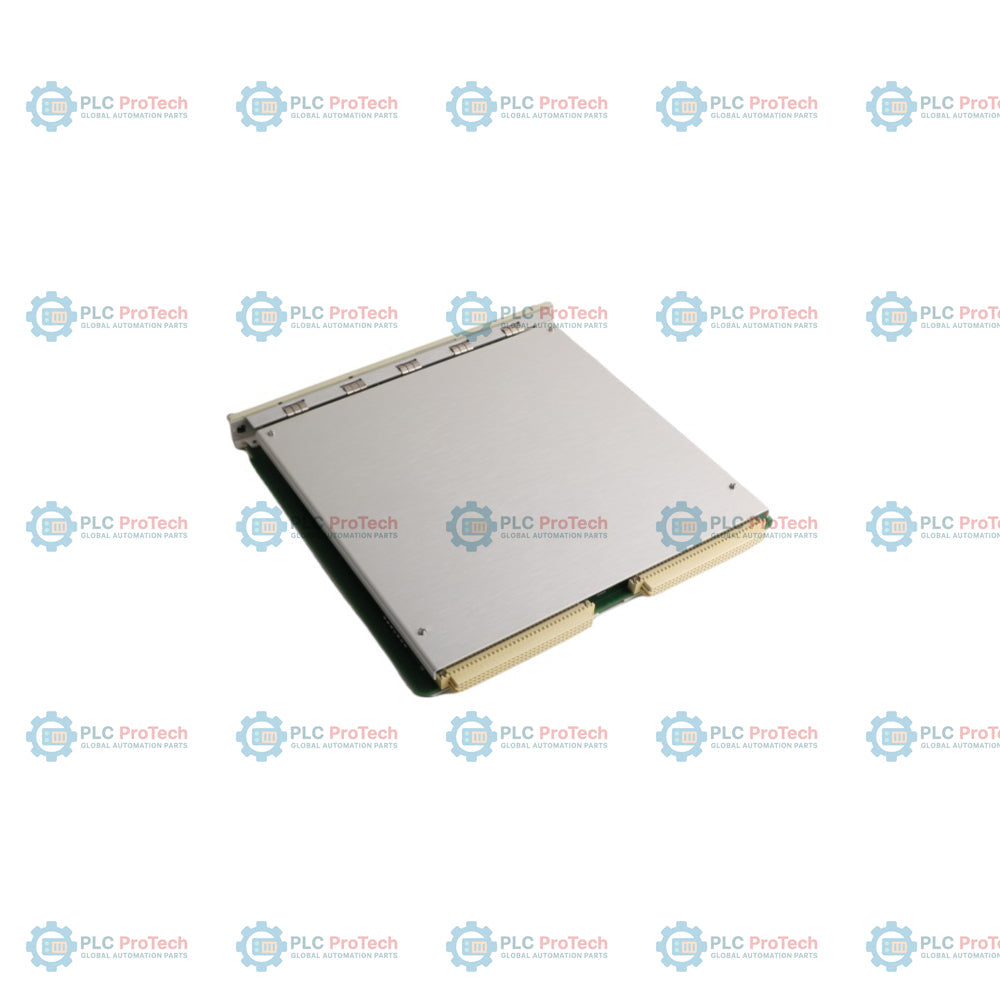

Bently Nevada 3500/94 145988-01 модуль с VGA-дисплеем

Описание

Bently Nevada 3500/94 145988-01 — это высокопроизводительный модуль VGA-дисплея, входящий в состав системы защиты оборудования серии 3500. Этот модуль предназначен для сбора, обработки и отображения критически важных данных непосредственно из системной стойки, выступая в качестве централизованного человеко-машинного интерфейса для операторов предприятия и инженеров по техническому обслуживанию.

3500/94 (также обозначаемый как 3500/94M) отображает подробные показатели защиты оборудования, включая списки системных событий, списки аварийных событий, измерения отдельных модулей и каналов, а также статусы OK или аварии в реальном времени. С помощью программного обеспечения для конфигурации стойки 3500 пользователи могут создать до девяти пользовательских экранов, организованных по группам машинных агрегатов или в соответствии с требованиями пользовательской компоновки. По умолчанию предварительно настроенные компоновки отображают отфильтрованные по 1X измерения вибрации в виде столбчатых диаграмм вместе со значениями зазора датчиков приближения. Система поддерживает прямое подключение к промышленным сенсорным дисплеям с диагональю 10 или 15 дюймов, мониторинг нескольких стоек через дополнительный маршрутизатор дисплея и удалённое подключение по оптоволокну через KVM-удлинители для безопасного доступа к данным на больших расстояниях в промышленных условиях.

Особенности

• Отображение полных списков системных событий, списков аварийных событий и подробных данных каналов.
• Поддержка до девяти пользовательских конфигураций дисплея для каждого модуля с помощью программного обеспечения стойки.
• Непрерывный мониторинг и визуальная индикация состояния аварии и OK.
• Поддержка нескольких стоек позволяет отображать данные до четырёх стоек 3500 на одном дисплее с помощью маршрутизатора.
• Светодиоды состояния на передней панели, указывающие на обмен данными в системе и работу модуля.
• Интеграция через переднюю панель с выводом питания 24 В пост. тока, выводом сигнала VGA и маршрутизацией сенсорных команд.
• Совместимость с сертифицированным для взрывоопасных зон промышленным оборудованием с сенсорным экраном.

Применение

• Централизованное отображение вибрации оборудования с несколькими стойками
• Отслеживание состояния крупных паровых и газовых турбинных агрегатов
• Высокоскоростные станции мониторинга компрессоров и насосов
• Удалённые операторские панели через систему KVM-удлинения на большие расстояния
• Локальный мониторинг на нефтехимических предприятиях и электростанциях

Технические характеристики

Подключения/интерфейсы

Рекомендации по установке

• Ограничения стандартной длины: Стандартные кабели VGA позволяют устанавливать монитор на максимальном расстоянии 6 м (20 футов) от стойки 3500 или блока маршрутизации дисплея. Превышение этого ограничения приводит к ухудшению качества изображения.
• Варианты удаленного подключения на большие расстояния: Для удаленных установок на расстоянии от 10 м до 10 км (от 33 футов до 6,2 мили) используйте одномодовый оптоволоконный удлинитель (SM FO) Keyboard Video Monitor (KVM).
• Снижение электрических помех: Не прокладывайте линии VGA-сигнала вблизи источников сильных электронных помех, чтобы обеспечить стабильное разрешение и синхронизацию изображения.
• Источник питания дисплея: Для сенсорных дисплеев диагональю 10 и 15 дюймов требуются отдельные внешние источники питания; питание только через интерфейсный порт невозможно.
• Гальваническая развязка для взрывоопасных зон: При использовании одномодового оптоволоконного приемника и передатчика KVM оба устройства должны быть установлены в специально предназначенной безопасной зоне или размещены внутри спроектированного и одобренного взрывозащищенного корпуса.

Соответствие требованиям и сертификация

• Соответствие требованиям FCC: Соответствует части 15 правил FCC (эксплуатация допускается при условии отсутствия вредных помех и принятия любых получаемых помех).
• Директивы по электромагнитной совместимости: Директива 2014/30/EU; стандарты EN 61000-6-2, EN 61000-6-4.
• Электробезопасность: Директива 2014/35/EU; стандарты CSA C22.2 61010-1, UL EN 61010-1.
• RoHS: Директива 2011/65/EU.
• Сертификация модуля для взрывоопасных зон (опция 01 — Северная Америка): Канада: Ex nC [L] IIC T4 Gc (CSA60079-0, -11, -15), класс I, раздел 2, группы A, B, C, D (CSA213). США: класс I, зона 2: AEx nC IIC T4 Gc (UL60079-0, -11, -15), класс I, раздел 2, группы A, B, C, D (ISA 12.12.01). Температурный класс T4 при -20 градусах Цельсия <= Ta <= +65 градусов Цельсия согласно монтажному чертежу 149243.
• Сертификация модуля для взрывоопасных зон (опция 02 — ATEX/IECEx): II 3 G, Ex nA nC ic IIC T4 Gc, T4 при -20 градусах Цельсия <= Ta <= +65 градусов Цельсия согласно монтажному чертежу 149243.
• 10-дюймовый дисплей Advantech (AN-D3510). Сертификаты: Североамериканский вариант 01: Ex ic nA IIC T4 (CSA C22.2 60079-0, -11, -15), класс I, раздел 2, группы A, B, C, D, T4 (CSA C22.2 213); класс I, раздел 2, группы A, B, C, D, T4 (ISA 12.12.01), класс I, зона 2, AEx ic nA IIC T4 (UL60079-0, -11, -15). Вариант ATEX/IECEx 02: II 3G Ex ic nA IIC T4 Gc, IP54.
• 15-дюймовый дисплей Advantech (FPM-8151). Примечание: Не сертифицирован на соответствие стандартам ATEX/IECEx.

Часто задаваемые вопросы

Какая информация может отображаться с помощью этого модуля?

На нём отображаются списки системных событий и аварийных событий, рабочие данные модулей и каналов, а также общий статус системы: OK или авария.

Сколько пользовательских экранов можно настроить на устройстве?

С помощью основного программного обеспечения для настройки стойки можно сконфигурировать до девяти пользовательских экранов.

Какие макеты экранов предварительно настроены по умолчанию?

На первом экране по умолчанию отображается гистограмма вибрационных измерений с фильтрацией 1X, а на втором — значения зазоров датчиков приближения.

Можно ли объединить данные с нескольких стоек мониторов и вывести их на один дисплей?

Да, дополнительный блок маршрутизации дисплея позволяет подключить до четырёх отдельных стоек к одному монитору.

Каково максимальное расстояние при прямом кабельном подключении стойки к блоку маршрутизации дисплея?

Максимальная рекомендуемая длина кабеля составляет 6 метров, или 20 футов, из-за ограничений стандарта сигнала VGA.

Как отодвинуть монитор более чем на 6 метров от стойки?

Для передачи сигналов на большие расстояния необходимо использовать одномодовый оптический удлинитель Keyboard Video Monitor.

Каково максимальное расстояние передачи с использованием оптических удлинителей?

Данные можно передавать на расстояние до 10 километров или 6,2 мили без потери качества изображения.

Сертифицированы ли удлинители KVM для непосредственного размещения во взрывоопасных средах?

Нет, модули оптического передатчика и приёмника должны находиться в безопасных зонах или размещаться в одобренных защитных оболочках.

Какие размеры промышленных сенсорных дисплеев официально поддерживаются?

Система поддерживает промышленные сенсорные дисплеи диагональю 10 и 15 дюймов.

Безопасны ли оба варианта дисплея — 10- и 15-дюймовый — для зон ATEX?

Только 10-дюймовый дисплей имеет сертификацию ATEX и IECEx, тогда как 15-дюймовый вариант не соответствует этим стандартам.

Что показывают светодиоды на передней панели при нормальной работе?

Светодиод OK указывает, что основной модуль дисплея работает корректно, а светодиод TX/RX — на стандартную связь внутри стойки.

Каково общее внутреннее энергопотребление основной платы модуля?

Модуль потребляет не более 4,6 Вт.
