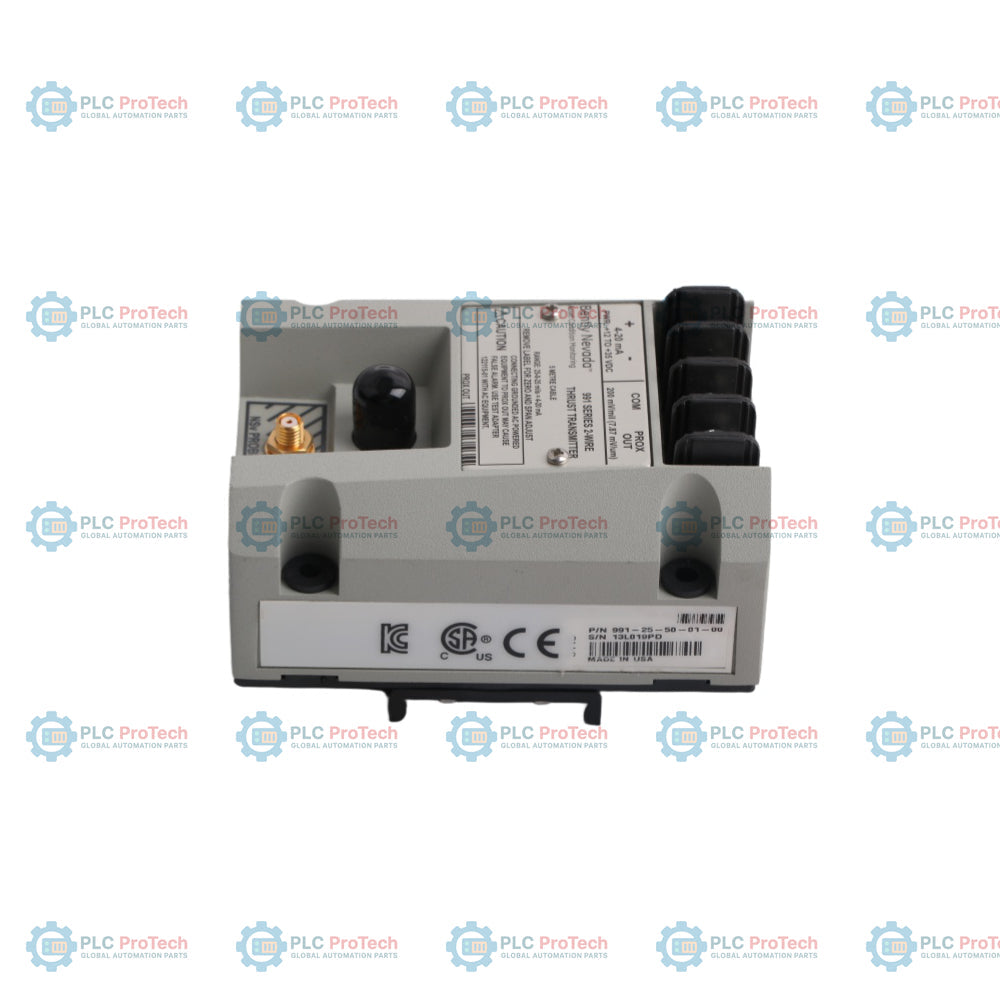

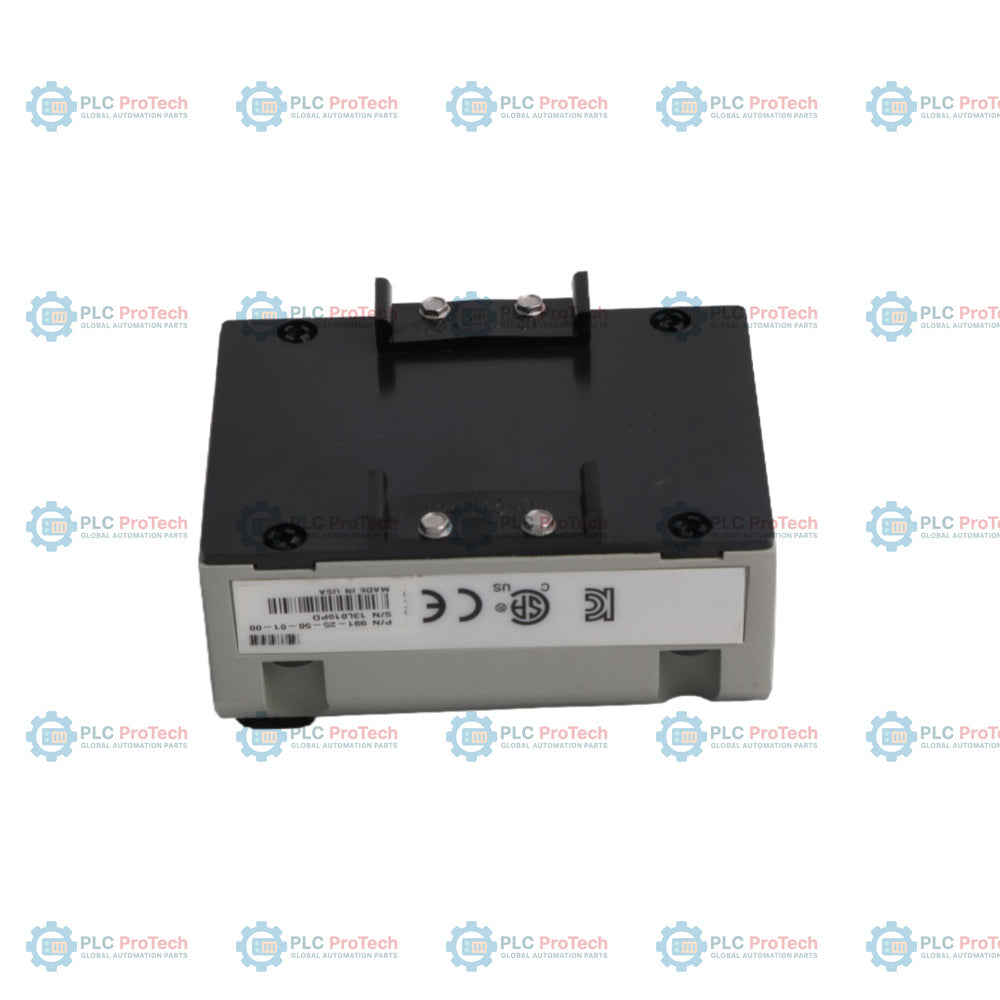

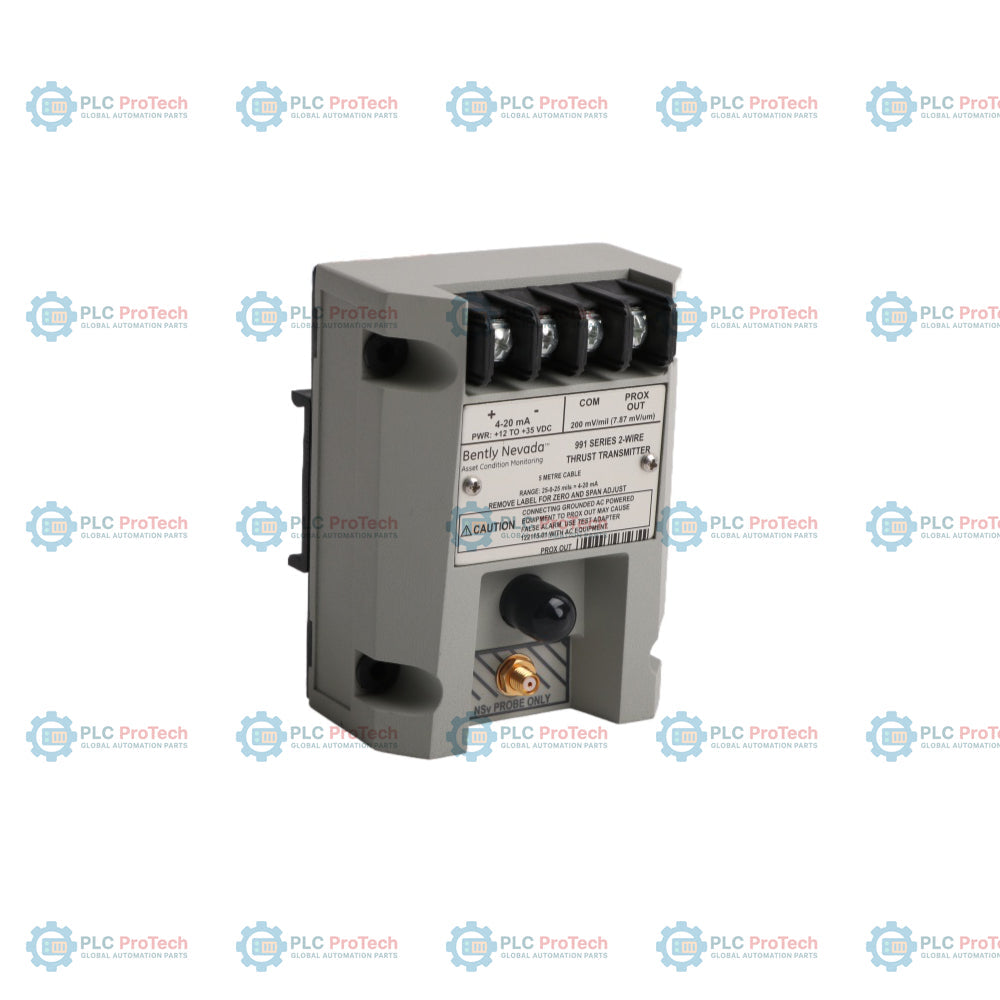

Bently Nevada 991-25-50-02-00 991 датчик осевой тяги

Описание

Преобразователь обработанного сигнала 991-25-50-02-00 предназначен для приёма входных сигналов от датчика положения и сенсорной системы для мониторинга осевого перемещения вала на уровне микро-дюймов; он представляет собой преобразователь осевого положения 991. Это автономный двухпроводной преобразователь с питанием от токовой петли, который напрямую преобразует измерения датчика положения в выходной токовый сигнал от 4 до 20 мА, пропорциональный общему осевому перемещению. Он бесшовно интегрируется со стандартными программируемыми логическими контроллерами (PLC), распределёнными системами управления (DCS) и системами безопасности (SIS), позволяя операторам организовать мониторинг осевого положения без отдельной стоечной системы защиты оборудования. Преобразователь обеспечивает непрерывную защиту вращающегося оборудования, включая центробежные компрессоры, паровые турбины, насосы и промышленные вентиляторы.

Особенности

• Интегрированный бесконтактный вход вихретокового датчика положения в стандартный двухпроводной интерфейс токовой петли 4–20 мА.
• Буферизированный выход напряжения через специальный разъём BNC для прямого подключения портативных анализаторов вибрации и диагностических приборов.
• Специализированная схема для раннего обнаружения износа упорного подшипника или потенциально катастрофического отказа из-за осевого разбега.
• Прочный компактный корпус, совместимый с конфигурациями монтажа на DIN-рейке высокой плотности.
• Встроенная защита цепи от обратной полярности и аномальных скачков напряжения.

Области применения

• Мониторинг осевого смещения и положения упора высокоскоростных центробежных компрессоров.
• Отслеживание износа упорного подшипника питательного насоса котла на объектах электроэнергетики.
• Контроль осевого положения ротора паровых и газовых турбин.
• Мониторинг технического состояния механики промышленного турбокомпрессора и детандера.
• Отслеживание смещения вала крупного электродвигателя и редуктора.

Информация для заказа

Технические характеристики

Соединения/интерфейсы

Рекомендации по установке

• Установка на DIN-рейку: Защёлкните корпус на стандартной симметричной DIN-рейке типа «топ-хэт» шириной 35 мм, убедившись, что верхний и нижний фиксаторы надёжно зафиксированы.
• Заземление: Подключите корпус преобразователя непосредственно к локальной чистой земле контрольно-измерительных приборов или к заземляющей клемме DIN-рейки во избежание плавающих потенциалов.
• Экранирование: Подключайте внешний экран кабеля полевой проводки только со стороны системы управления; убедитесь, что экран кабеля датчика подключён непосредственно к обозначенной клемме экрана преобразователя и изолирован от соединительной коробки.
• Снижение воздействия EMI/RFI: Прокладывайте все кабели входных сигналов бесконтактного датчика низкого уровня в отдельных заземлённых металлических кабелепроводах, удалённых от силовой проводки переменного тока.
• Регулировка зазора датчика: Перед фиксацией конфигурации токового контура преобразователя убедитесь, что зазор бесконтактного датчика настроен на правильный физический диапазон напряжения для обеспечения максимальной динамической линейности.
• Защита от влаги: При установке на открытом воздухе, в условиях высокой влажности или агрессивной окружающей среды размещайте устройство в корпусе со степенью защиты IP65 или NEMA 4X.

Соответствие требованиям и сертификация

• CSA/NRTL/C
• ATEX
• IECEx

Часто задаваемые вопросы

Какова основная функция этого преобразователя?

Оно преобразует высокочастотные сигналы бесконтактного датчика в стандартный линейный сигнал тока контура 4–20 мА, отображающий осевое положение или положение упорного подшипника вала.

Требуется ли этому устройству отдельная линия питания?

Нет, это двухпроводное устройство с питанием от токового контура, работающее от напряжения контура, подаваемого системой DCS или аналоговым входным модулем PLC.

Как подключается портативный сборщик данных для проверки исходных данных о вибрации?

Портативный анализатор или осциллограф можно подключить непосредственно к передней BNC-розетке, не прерывая автоматический токовый контур управления 4–20 мА.

С какой именно системой бесконтактного датчика совместим код опции 25?

Опция 25 обозначает совместимость с системой бесконтактного датчика и удлинительного кабеля Bently Nevada 3300 XL 8mm.

Можно ли устанавливать это устройство непосредственно в суровых условиях наружной среды?

Для защиты электронных клеммных колодок от влаги, пыли и агрессивных веществ в воздухе требуется защитный корпус соответствующего класса.

Каково влияние обратного подключения полярности входного контура?

Устройство оснащено внутренними схемами защиты от обратной полярности, предотвращающими электрические повреждения, однако до правильного подключения оно не будет передавать корректный сигнал.

Требует ли этот модуль регулярной калибровки на месте эксплуатации?

Нет, устройство откалибровано на заводе для определённых линейных диапазонов и не требует регулировки или ручной настройки потенциометра при стандартной установке.
