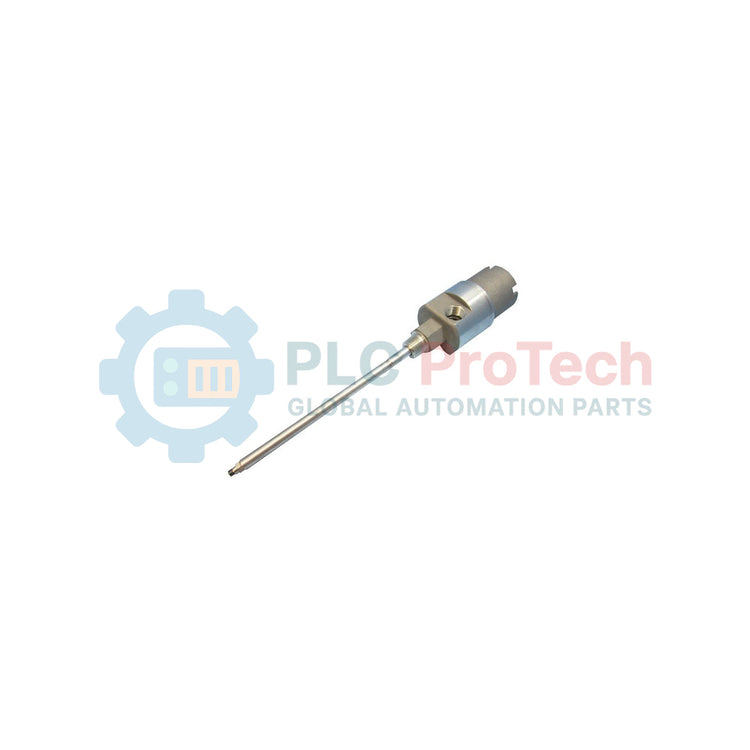

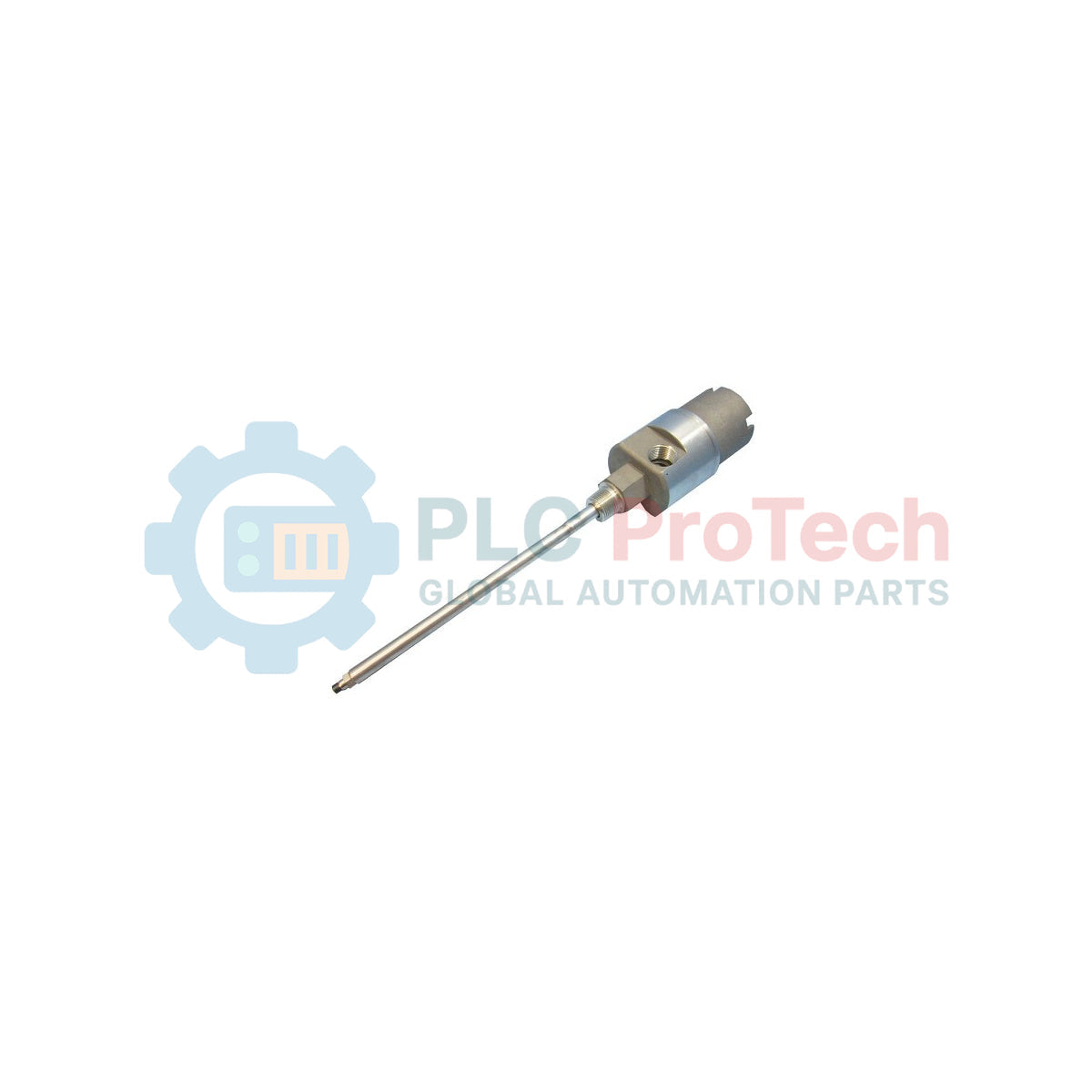

CA24701-28-05-20-034-03-02 Bently Nevada взрывозащищенная корпусная сборка

Обзор продукта

Bently Nevada CA24701-28-05-20-034-03-02 — это прочный взрывозащищённый корпус в сборе, предназначенный для защиты датчиков приближения в самых опасных промышленных средах. Этот корпус служит надёжной внешней защитной системой, позволяя устанавливать датчики 3300 XL 8 мм снаружи машины при сохранении сертифицированного огнестойкого уплотнения.

Корпус изготовлен из высококачественной нержавеющей стали 303 с втулкой из нержавеющей стали 304 и рассчитан на мойку под высоким давлением и работу в агрессивной атмосфере. Он главным образом применяется на нефтегазоперерабатывающих предприятиях, химических производствах и объектах энергетики, где присутствуют горючие газы или пыль. Конструкция упрощает замену и регулировку датчика, позволяя обслуживающему персоналу получить доступ к нему без разборки внутренних корпусов подшипников машины.

Техническая конфигурация

В серии CA24701 используется точная система обозначения размеров, обеспечивающая точное достижение концом датчика целевого вала при сохранении сертифицированного взрывозащищённого барьера.

• Датчик с разъёмом (28): Включает встроенный датчик приближения 3300 XL 8 мм, предварительно сконфигурированный с выбираемыми допусками для опасных зон в соответствии с международными требованиями безопасности.

• Длина кабеля датчика (05): Включает внутренний кабельный вывод длиной 0,5 метра (20 дюймов), оптимизированный для подключения внутри клеммного пространства корпуса.

• Проставка (20): Задаёт размер «C», равный 2,0 дюйма. Эта проставка обеспечивает необходимый зазор между корпусом и поверхностью машины.

• Глубина ввода датчика (034): Задаёт размер «D», равный 3,4 дюйма. Он определяет, насколько датчик выступает от монтажной поверхности внутрь машины для достижения вала.

• Фитинги (03): Включает полный комплект крепёжных элементов: одну заглушку 3/4-14 NPT, переходник с 3/4 на 1/2 NPT и универсальный кабельный уплотнитель с втулками для кабелей различного диаметра (от 1/8" до 3/8").

• Монтажная резьба (02): Использует монтажную резьбу 3/4-14 NPT, необходимую для надёжного крепления при использовании проставки.

Технические характеристики

Инженерное руководство по установке

Установка взрывозащищённого корпуса требует строгого соблюдения требований к механическому выравниванию и процедурам безопасного уплотнения.

Глубина ввода и зазор

Глубину ввода 3,4 дюйма (опция D) необходимо проверить с учётом толщины корпуса машины. После ввинчивания корпуса в машину используйте внутреннюю регулировочную втулку для настройки зазора датчика. Обычно зазор датчика настраивают на -10,0 VDC (центр линейного диапазона 80 мил). Для сохранения взрывозащищённого исполнения корпуса убедитесь, что проставка герметично уплотнена промышленным резьбовым герметиком.

Уплотнение кабеля

В комплект входит кабельный уплотнитель (опция 03). Необходимо выбрать размер втулки, соответствующий диаметру удлинительного кабеля. Это уплотнение предотвращает прохождение взрывоопасных газов через кабелепроводную систему. Затягивайте нажимную гайку до тех пор, пока втулка полностью не охватит кабель и не останется пустот.

Инженерные преимущества

Корпус CA24701 устраняет необходимость во внутренних кронштейнах датчика, обслуживание которых может быть затруднено. Перенос точки крепления датчика наружу машины позволяет выполнять «горячую замену» или регулировку датчиков, пока машина находится в безопасном режиме ожидания, при условии, что во время конкретного технического обслуживания зона не является опасной.

Конструкция из нержавеющей стали 303 обеспечивает более длительный срок службы по сравнению с алюминиевыми корпусами, особенно в прибрежных и морских условиях, где соляной аэрозоль вызывает быстрое окисление. Кроме того, датчик 3300 XL 8 мм обеспечивает высокий уровень стабильности сигнала и устойчивости к «сбоям», предоставляя надёжные данные, необходимые системам защиты машин серии Bently Nevada 3500.

Технические часто задаваемые вопросы

Q1: Почему монтажная резьба (опция 02) обязательна для этой конфигурации?

A1: Поскольку эта модель включает проставку длиной 2,0 дюйма, для механического соединения проставки с корпусом машины при сохранении огнестойкого пути требуется монтажная резьба 3/4-14 NPT.

Q2: Можно ли заменить внутренний датчик, не покупая новый корпус в сборе?

A2: Да. Внутренний датчик 3300 XL 8 мм является модульным компонентом. Однако длина кабеля заменяемого датчика должна составлять 0,5 метра, чтобы он правильно разместился внутри корпуса.

Q3: Что делать, если мой кабель немного толще предоставленных втулок?

A3: Не прикладывайте силу к кабелю. В комплекте опции 03 предусмотрены втулки трёх различных диапазонов. Если диаметр кабеля выходит за пределы от 1/8" до 3/8", необходимо приобрести совместный кабельный ввод NPT, чтобы сохранить взрывозащищённость корпуса в сборе.

Q4: Подходит ли этот корпус для подводного применения?

A4: Хотя корпус обладает высокой водостойкостью (степень защиты IP66/IP67 при использовании надлежащих уплотнений), он предназначен для взрывозащиты в атмосферных условиях, а не для постоянного погружения под воду.
