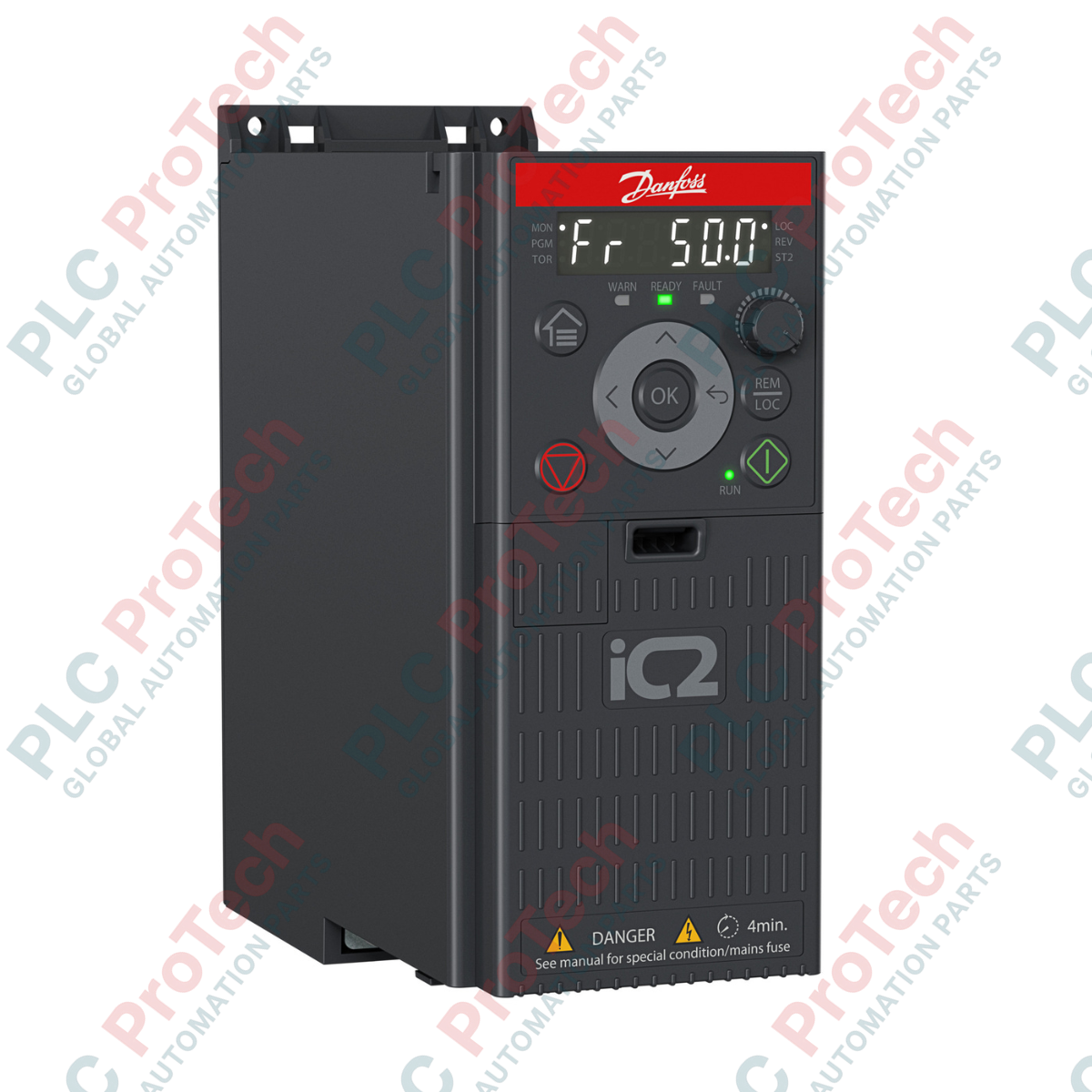

Danfoss 132L6115 iC2-30 преобразователь частоты с воздушным охлаждением

Danfoss 132L6115 — это преобразователь частоты с воздушным охлаждением IC2-30FA1N02-09A6E20F0+ACXX, предназначенный для регулирования скорости двигателей переменного тока от однофазной сети питания. Устройство регулирует частоту и выходное напряжение для управления работой двигателя, принимает входное питание в заданном диапазоне напряжений и обеспечивает непрерывный выходной ток для подключённой нагрузки без встроенных функций динамического торможения.

Техническое описание

Преобразователь частоты работает от однофазной сети переменного тока и предназначен для управления трёхфазными асинхронными двигателями или двигателями с постоянными магнитами. В нём используется встроенный ЭМС-фильтр категории C1 для минимизации высокочастотных электромагнитных помех в силовых линиях. Охлаждение обеспечивается принудительной конвекцией воздуха через внутренние радиаторы, а физический корпус соответствует исполнению открытого типа, поэтому для защиты от воздействия окружающей среды устройство необходимо устанавливать внутри защитного шкафа.

Технические характеристики оборудования

Расшифровка суффиксов

Полный код модели IC2-30FA1N02-09A6E20F0+ACXX расшифровывается следующими обозначениями функциональных блоков:

• IC2-30: Идентифицирует платформу серии продуктов iC2-30.
• FA: Обозначает конфигурацию преобразователя частоты с воздушным охлаждением.
• 1N: Указывает на совместимость с однофазной сетью питания.
• 02: Обозначает диапазон рабочего напряжения сети 200–240 В переменного тока.
• -09A6: Устанавливает максимальный номинальный ток длительной работы на уровне 9,6 А.
• E20: Обозначает класс защиты IP20 / механическую конструкцию открытого типа.
• F0: Указывает на наличие радиочастотного фильтра помех (RFI) категории C1.
• +ACXX: Подтверждает отсутствие внутренней схемы тормозного прерывателя.

Инженерные примечания

• Циклический обмен данными: Убедитесь, что все подключённые интерфейсы промышленной связи или линии полевой шины сопоставлены с соответствующими словами данных, соответствующими профилю прошивки устройства, чтобы предотвратить тайм-ауты циклического обмена данными.
• Тепловой режим: Устройство необходимо устанавливать вертикально для оптимизации внутренних каналов воздушного потока. Не загораживайте вентиляционные отверстия для впуска и выпуска воздуха, расположенные в верхней и нижней части устройства.
• Ограничения торможения: Поскольку в этой модификации отсутствует встроенный тормозной прерыватель (+ACXX), во время интенсивного торможения может срабатывать защита от перенапряжения. Рампы торможения необходимо программировать с достаточной продолжительностью, чтобы обеспечить возврат рекуперированной энергии в шину постоянного тока в пределах безопасных рабочих порогов.

Рекомендации по эксплуатации

• Заземление: Обеспечьте низкоимпедансное высокочастотное электрическое соединение между корпусом преобразователя частоты и задней панелью центрального шкафа. Для оптимальных характеристик ЭМС используйте короткую плетёную медную заземляющую ленту.
• Экранирование: Моторные кабели должны иметь полное экранирование. Снимайте экран только в местах оконцевания и используйте заземляющие зажимы с охватом 360 градусов, чтобы напрямую закрепить экран кабеля на развязывающей пластине привода.
• Прокладка и разделение кабелей: Обеспечьте минимальное расстояние 200 мм между кабелями управления/сигнальными кабелями и силовыми сетевыми/моторными кабелями, чтобы предотвратить ёмкостную связь. Если пересечение неизбежно, прокладывайте силовые и сигнальные линии под углом 90 градусов.
• Радиус изгиба: Соблюдайте указанное производителем кабеля минимальное значение радиуса изгиба — обычно 10 наружных диаметров кабеля для стационарных установок, — чтобы предотвратить разрушение изоляции и ухудшение экранирования.
• Целостность изоляции: Убедитесь, что все соединения силовых клемм затянуты с указанным номинальным моментом, чтобы предотвратить локальный нагрев и ухудшение контакта. Убедитесь, что корпус IP20 защищён от токопроводящей пыли и попадания капель жидкости внутрь конечного корпуса.
