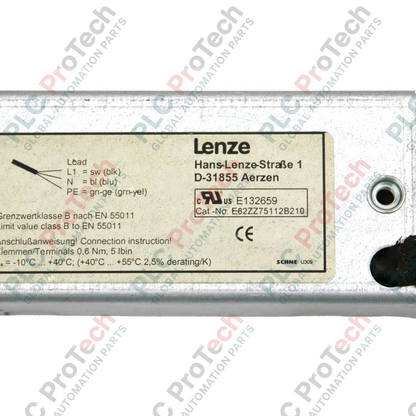

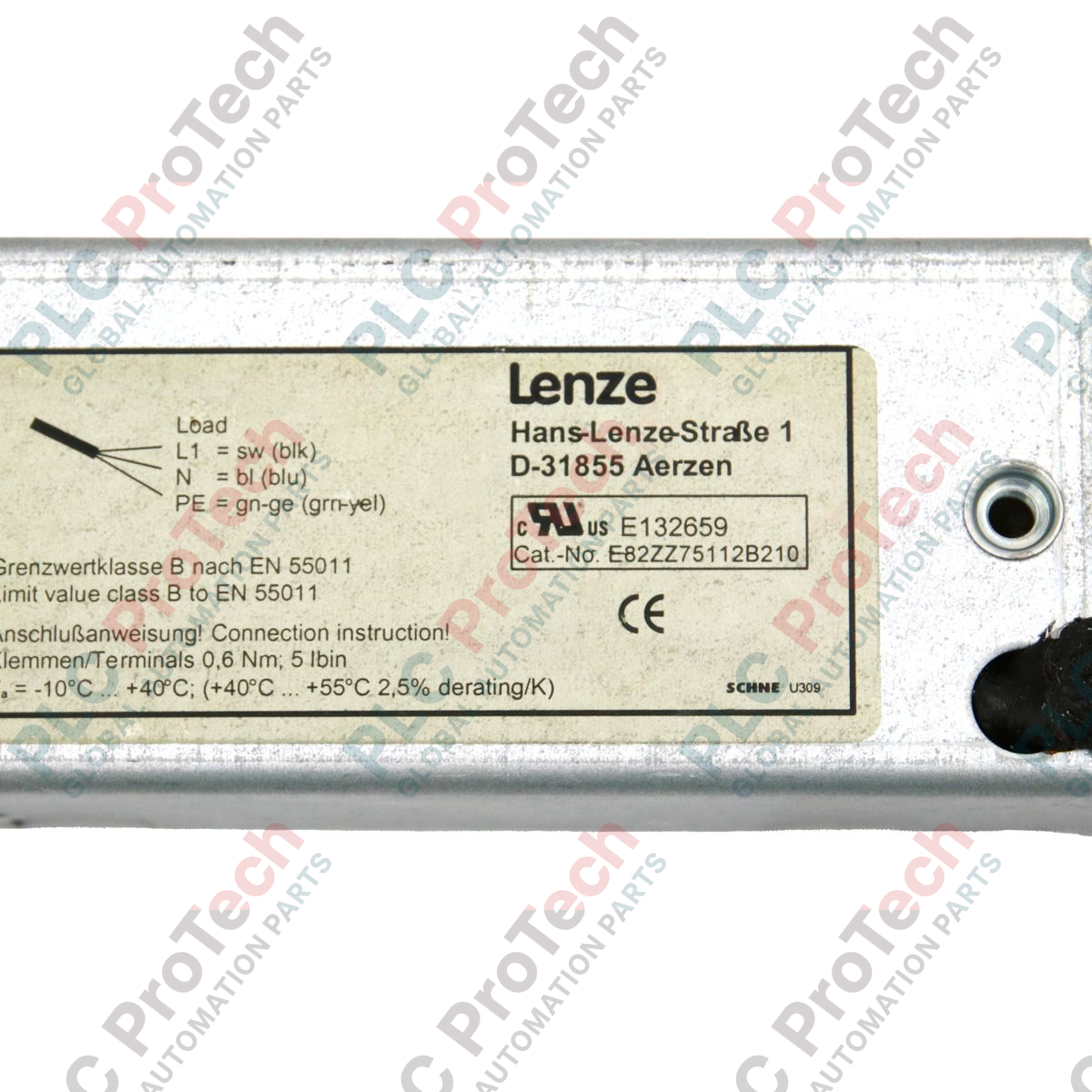

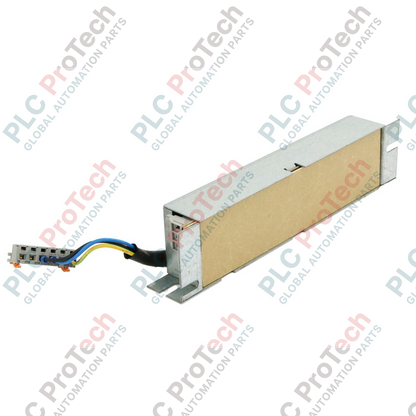

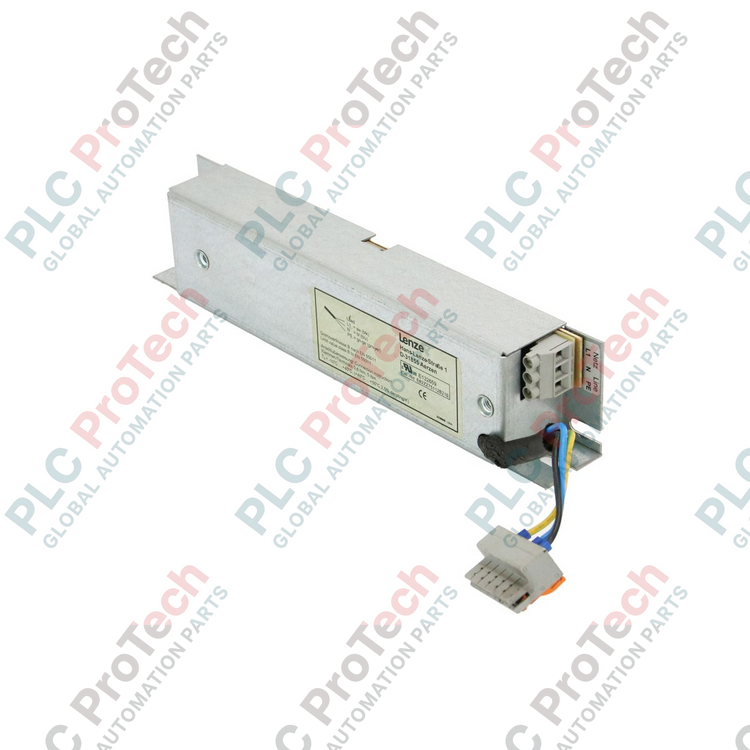

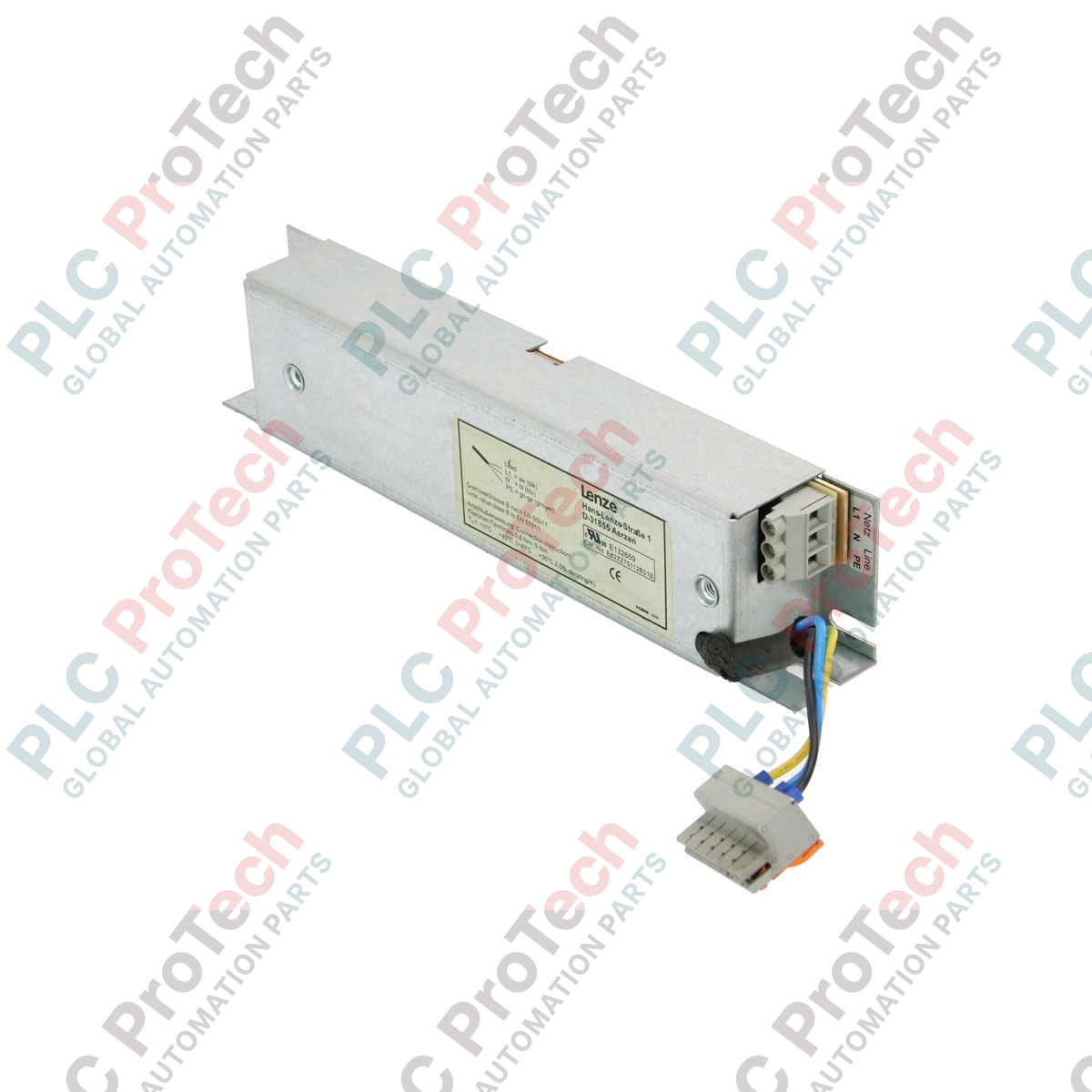

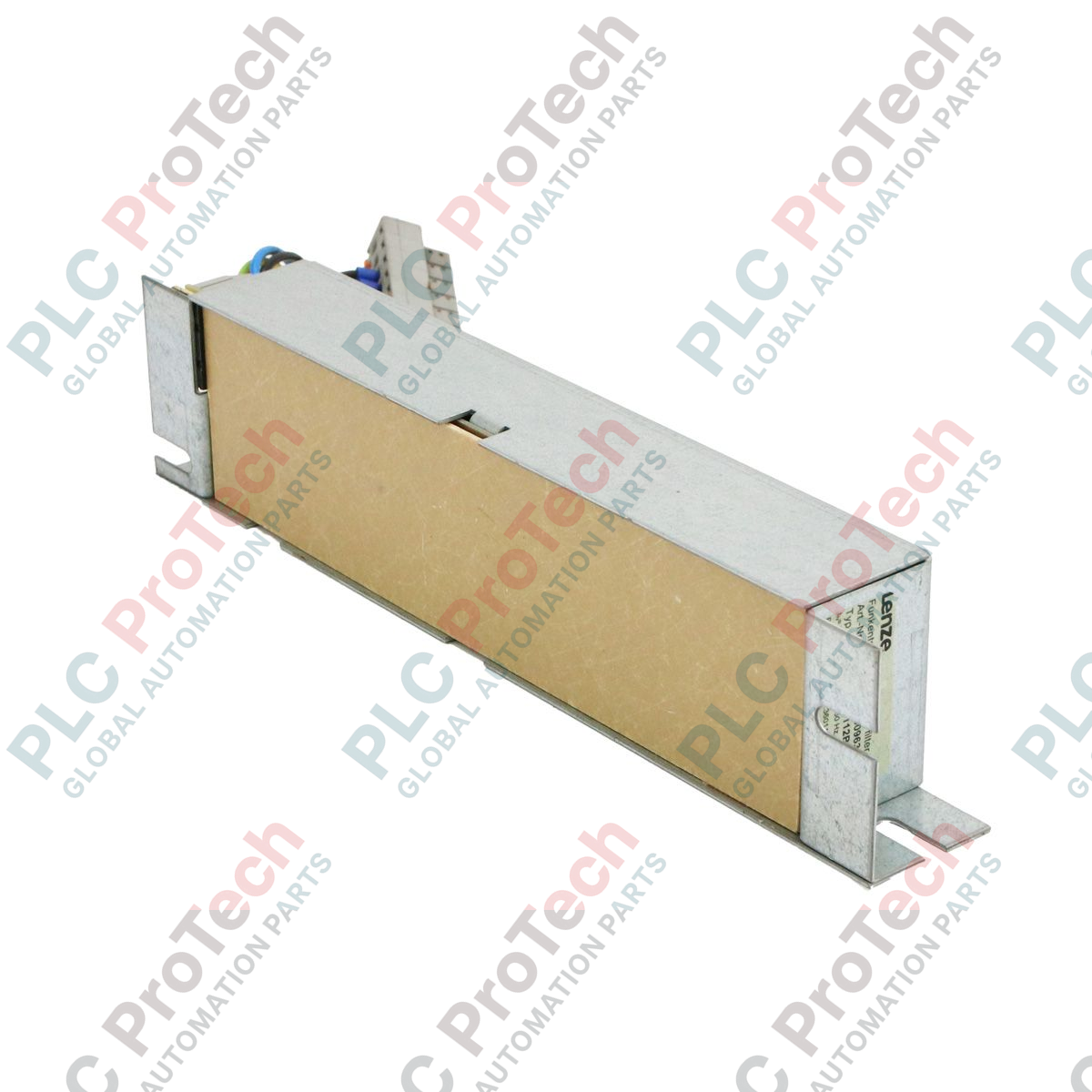

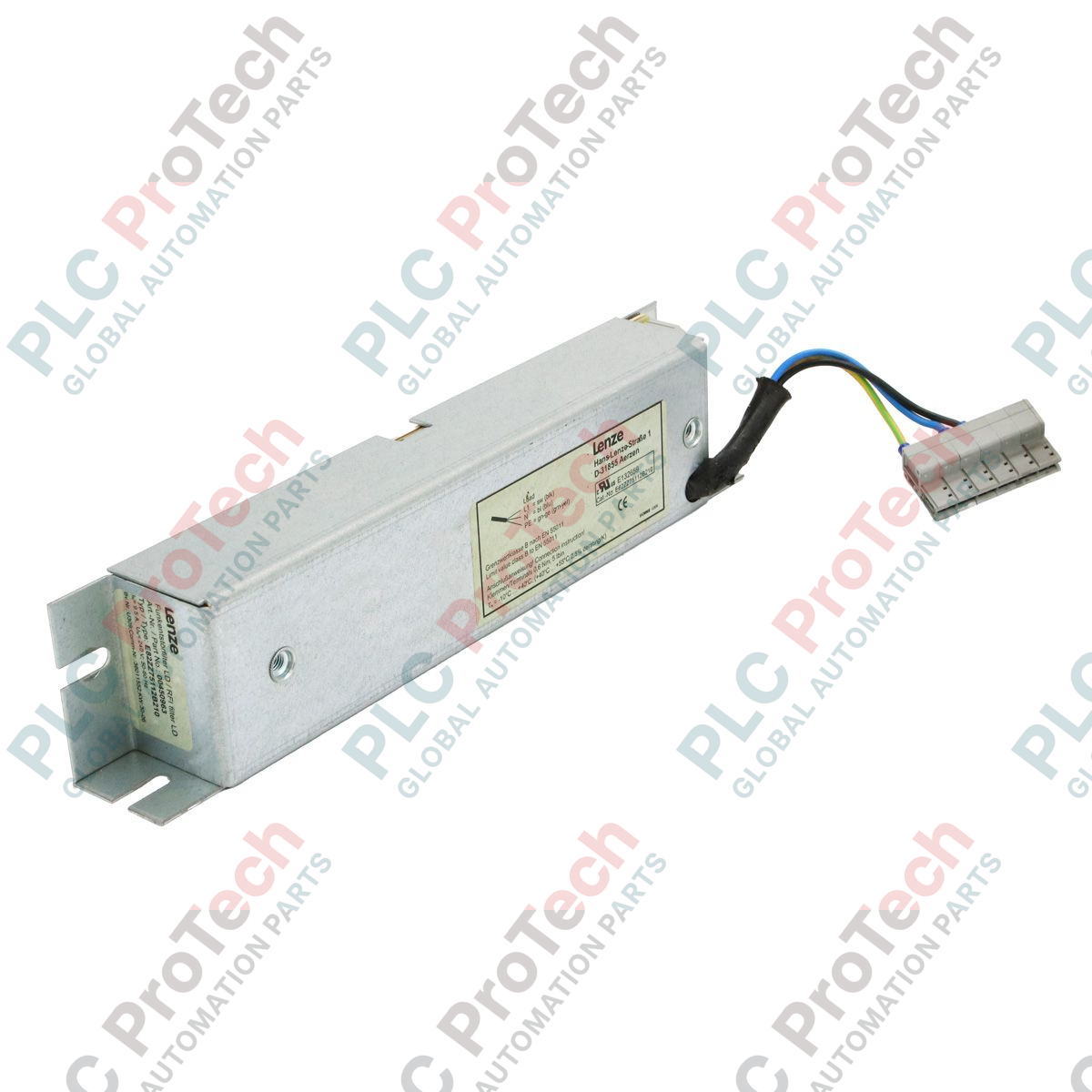

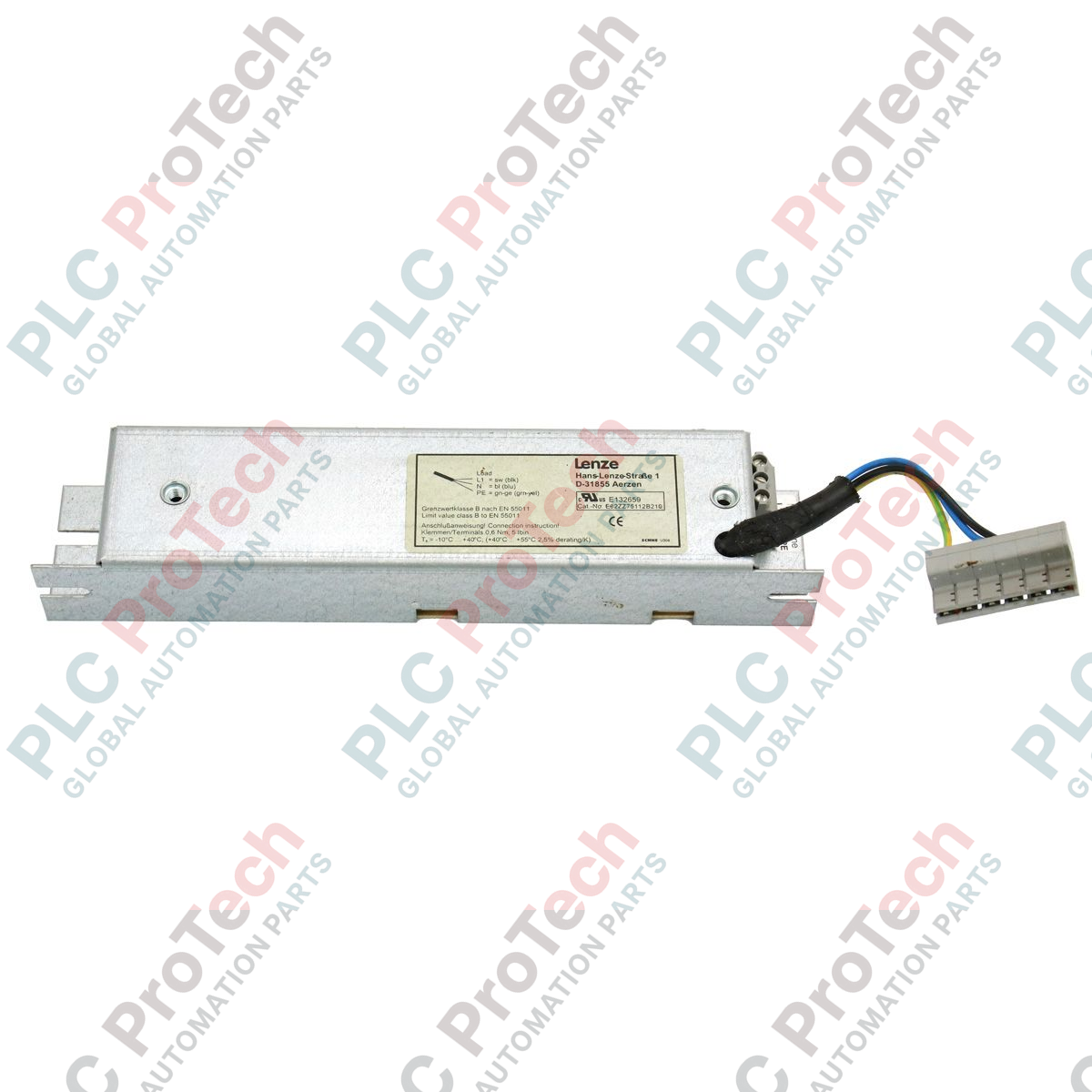

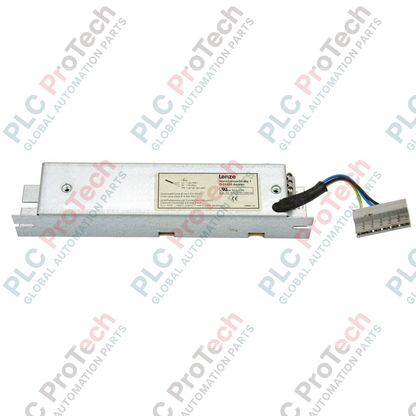

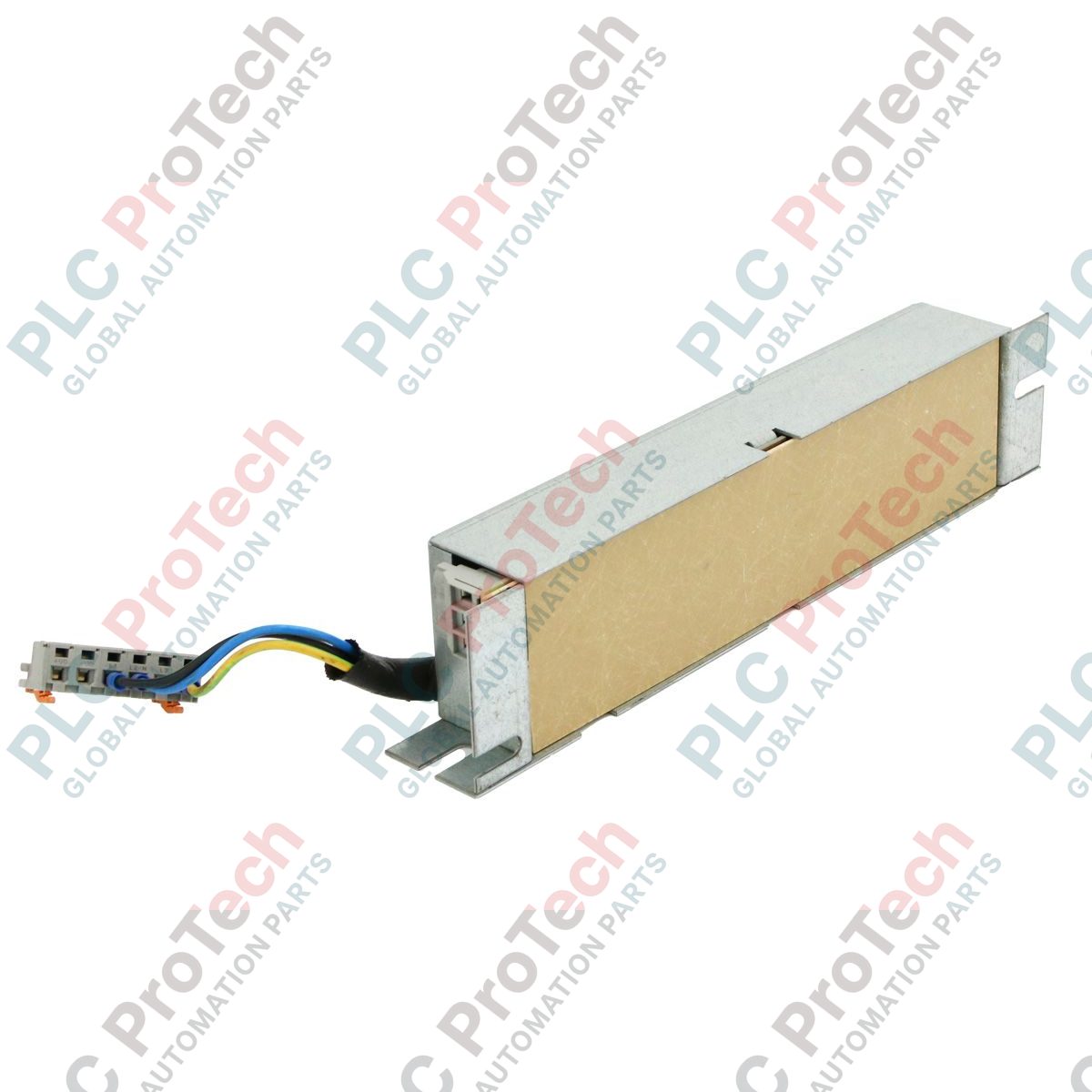

E82ZZ75112B210 Lenze серии 8200, RFI-фильтр 3.4 Amp

Обзор продукта

E82ZZ75112B210 (E82ZZ75112B210) — это высокоэффективный фильтр радиочастотных помех (RFI), разработанный специально для частотных преобразователей серии Lenze 8200. Этот важный компонент электромагнитной совместимости (ЭМС) предназначен для подавления кондуктивных высокочастотных помех, обеспечивая соответствие приводных систем строгим промышленным стандартам по уровню излучений. Фильтр E82ZZ75112B210 главным образом используется в прецизионном производстве, текстильном оборудовании и автоматизированных сборочных линиях; он устраняет электрические помехи, которые в противном случае могут нарушать работу чувствительных управляющих сигналов и периферийных датчиков. Эффективно фильтруя трёхфазное электропитание, он защищает целостность системы, предотвращает повреждение данных в коммуникационных сетях и значительно повышает долговременную надёжность всей приводной системы.

Техническая конфигурация

E82ZZ75112B210 имеет надёжную трёхфазную конструкцию, рассчитанную на длительный ток 3,4 А при напряжении 500 В. Несмотря на статус «снятого с производства», этот востребованный устаревший компонент оснащён высококачественными индуктивными и ёмкостными элементами, сохраняющими стабильные характеристики подавления даже при изменяющейся нагрузке. Фильтр рассчитан на установку вровень с оборудованием или сбоку, что позволяет сэкономить место и разместить его непосредственно рядом с преобразователем серии 8200. Его внутренняя схема специально настроена на частоты коммутации силовых модулей Lenze, обеспечивая оптимальное подавление электромагнитных помех (EMI) в диапазоне 50/60 Гц. Это оборудование критически важно для применений, в которых преобразователь должен работать в непосредственной близости от чувствительной электроники или в бытовых и коммерческих электрических сетях.

Технические характеристики

Часто задаваемые технические вопросы

Требуется ли E82ZZ75112B210 для каждой установки серии 8200?

Хотя привод будет работать и без него, этот фильтр обязателен, если установка должна соответствовать европейским директивам по ЭМС (EN 61800-3). Его настоятельно рекомендуется использовать в условиях, где присутствуют чувствительные цифровые схемы или аналоговые сигналы, чтобы предотвратить нестабильную работу системы.

Можно ли использовать этот фильтр на 3,4 А с преобразователем Lenze более высокой мощности?

Нет. Фильтр RFI должен соответствовать номинальному входному току преобразователя. Использование фильтра на 3,4 А с приводом большей мощности приведёт к насыщению дросселей фильтра, перегреву и возможному выходу из строя фильтра и входного каскада привода.

Каковы последствия использования этой «устаревшей» детали в новых системах?

Несмотря на то что деталь технически снята с производства, она остаётся важной заменой с полной совместимостью по габаритам, посадочным местам и функциям для поддержания существующих установок серии 8200. Для проектирования новых систем рекомендуется обратиться к актуальной документации Lenze по эквивалентам для серии i500, хотя качество этого устаревшего фильтра по-прежнему служит эталоном управления электромагнитными помехами.

Руководство по проектированию и установке

• Ограничения длины кабеля: Чтобы обеспечить максимальную эффективность E82ZZ75112B210, минимизируйте длину кабеля между фильтром RFI и преобразователем — в идеале она должна быть менее 30 см. Чрезмерная длина проводов создаёт паразитную индуктивность, которая на высоких частотах может обходить цепи подавления фильтра.

• Надёжное заземление: Корпус фильтра должен иметь низкоимпедансное соединение с монтажной панелью. Удалите краску или окисление с монтажной поверхности, чтобы обеспечить контакт «металл с металлом». Это создаёт необходимый путь для возврата токов помех к источнику, не позволяя им распространяться через шкаф.

• Разделение проводов: Строго разделяйте кабели «чистой» сетевой стороны и кабели «шумной» стороны нагрузки, ведущие к преобразователю и двигателю. Никогда не прокладывайте входные и выходные провода в одном кабель-канале, поскольку высокочастотные помехи могут из-за взаимной индукции наводиться обратно на сетевую сторону, сводя преимущества фильтра к минимуму.

• Тепловые условия: Устанавливайте фильтр вертикально для обеспечения естественной конвекции. Несмотря на компактность устройства массой 0,79 кг, при длительной работе с полной нагрузкой оно может выделять локальное тепло. Обеспечьте зазор не менее 100 мм от других компонентов, выделяющих тепло.
