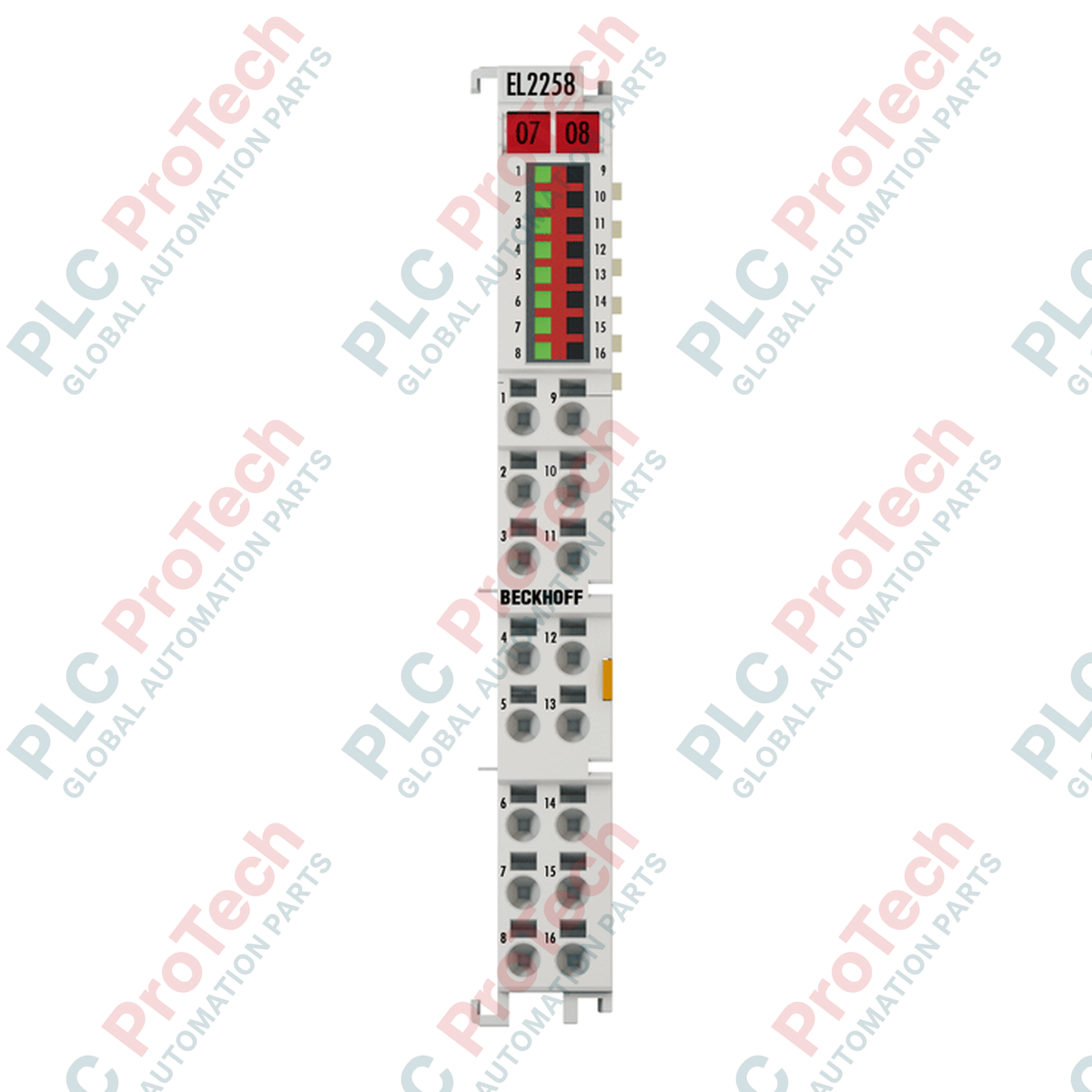

EL2258 BECKHOFF 8-канальный терминал цифрового вывода с многократной временной меткой

Обзор продукта

 EL2258 (EL 2258) — высокопроизводительный 8-канальный терминал цифрового вывода, предназначенный для сверхточной синхронизации и высокоскоростного переключения в сети EtherCAT. Работая при напряжении 24 В пост. тока и поддерживая ток 0,5 А на канал,  EL2258 выделяется благодаря функции мультимаркирования времени и встроенным распределённым часам (DC). Этот терминал предназначен для приложений, в которых стандартного времени цикла недостаточно, например для высокоскоростных сортировочных систем, управления лазерами и прецизионной электронной сборки. Благодаря возможности выполнять несколько команд переключения в течение одного цикла обмена  EL2258 обеспечивает временную точность значительно выше 1 микросекунды, гарантируя точное формирование фронтов выходного сигнала в требуемые моменты процесса.

Техническая конфигурация

В EL2258 используется корпус высокой плотности (HD), обеспечивающий 8 каналов при небольшой ширине 12 мм и двухпроводной технологии подключения. Главное преимущество устройства — функция «мультимаркирования времени»: оно может хранить и выполнять до 10 событий переключения на канал (в зависимости от конфигурации) относительно распределённых часов. Выходной каскад выполнен по толкающей схеме и оптимизирован для омических, индуктивных и ламповых нагрузок; он оснащён встроенной защитой от короткого замыкания и обратного напряжения. При внутреннем времени выполнения от 10 до 40 микросекунд терминал может обнаруживать и обрабатывать от 100 до 25 000 фронтов в секунду. Электробезопасность обеспечивается изоляцией 500 В между логикой E-bus и потенциалом полевой стороны.

Технические характеристики

Технические часто задаваемые вопросы

Что именно представляет собой «мультимаркирование времени» и чем оно отличается от стандартных выходов?

Стандартные цифровые выходы обновляются один раз за цикл ПЛК. Функция мультиметок позволяет  EL2258 получать от контроллера буфер, содержащий несколько временных меток. Затем клемма автономно переключает выход в точно заданные моменты времени независимо от того, когда поступит следующая телеграмма EtherCAT. Это позволяет использовать частоты коммутации, значительно превышающие частоту циклов полевой шины.

Поддерживает ли эта клемма распределённые часы (DC)?

Да, распределённые часы необходимы для  EL2258 . Они синхронизируют локальные часы всех устройств EtherCAT с единым эталонным временем. Благодаря этой синхронизации клемма может выполнять команды с временными метками с точностью значительно выше 1 микросекунды.

Можно ли использовать EL2258 для индуктивных нагрузок?

Да.  EL2258 рассчитана на работу с индуктивными нагрузками с максимальной энергией отключения 150 мДж на канал. Однако для очень больших индуктивных нагрузок или высокочастотной коммутации соленоидов настоятельно рекомендуется проверить рассеяние энергии, чтобы предотвратить преждевременный износ выходного каскада.

Руководство по проектированию и установке

Монтаж в корпусах HD (высокой плотности):

В  EL2258 используется конструкция клеммы HD с 16 точками подключения в корпусе шириной 12 мм. Из-за компактной конструкции убедитесь, что используются провода правильного сечения: одножильные проводники сечением до 1,5 мм² или гибкие проводники с наконечниками сечением до 0,75 мм². Для приведения в действие пружинных клемм используйте небольшую отвёртку. Двухпроводная технология позволяет в некоторых конфигурациях подключать к модулю непосредственно и сигнал, и соответствующий провод заземления/опорного потенциала, что упрощает монтаж проводки в шкафу.

Настройка TwinCAT и автоматическая активация:

При интеграции  EL2258 с TwinCAT убедитесь, что на вкладке «DC» (Distributed Clock, распределённые часы) выбран режим «DC-Synchronous». Функция «Auto-activation» позволяет клемме автоматически начать последовательность формирования выходных сигналов сразу после получения первой корректной временной метки. Чтобы в полной мере использовать возможности точного синхронизированного управления, необходимо сопоставить 9-байтовый образ процесса временных меток с переменными ПЛК.

Тепловые аспекты:

Хотя клемма рассчитана на ток 0,5 А на канал, полностью загруженный модуль (8 × 0,5 А = общий ток нагрузки 4 А) выделяет внутреннее тепло. Убедитесь, что в месте установки поддерживается влажность 95% без конденсации, а температура окружающей среды не превышает 55 °C. При установке нескольких модулей  EL2258 рядом друг с другом в небольшом корпусе с высокочастотной коммутацией рассмотрите возможность установки вентилятора или увеличения расстояния между модулями, чтобы предотвратить снижение допустимой нагрузки из-за перегрева.
