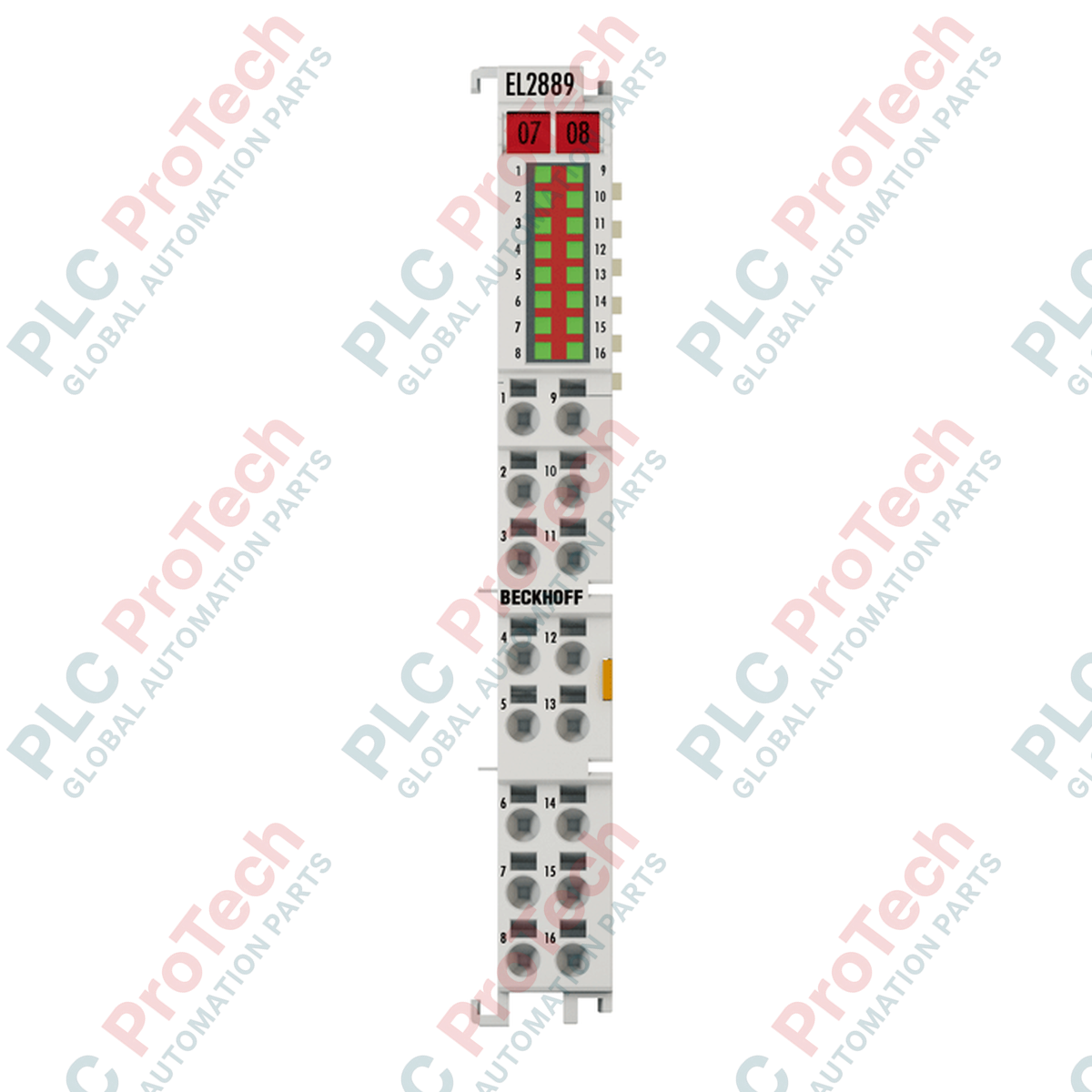

EL2889 BECKHOFF 16-канальный терминал цифрового вывода EtherCAT

Обзор продукта

EL2889 (EL2889) — высокоплотный EtherCAT-терминал, разработанный для промышленных систем автоматизации, где особенно важна экономия пространства. Этот модуль с 16 цифровыми выходами в компактном корпусе шириной 12 мм использует логику коммутации по земле (отрицательной коммутации) для управления исполнительными механизмами, лампами и индуктивными нагрузками при напряжении 24 В DC. Благодаря конструкции Beckhoff HD (High Density, высокая плотность) EL2889 идеально подходит для децентрализованных конфигураций ввода-вывода в производстве полупроводников, электронной сборке и высокоскоростных упаковочных линиях. Поддержка технологии подключения 1-wire и наличие выходов с защитой от короткого замыкания обеспечивают надежную работу и упрощают монтаж, сохраняя высокую целостность сигналов в сети EtherCAT.

Техническая конфигурация

Аппаратная часть EL2889 оптимизирована для быстрого переключения и интеграции большого количества каналов. Модуль предоставляет 16 каналов, каждый из которых способен коммутировать ток до 0,5 A, при этом энергия отключения составляет менее 100 мДж на канал. Архитектура с коммутацией по земле делает модуль специализированным решением для полевых устройств, совместимых с NPN. Контроль состояния упрощается благодаря встроенным сигнальным светодиодам на корпусе HD, обеспечивающим немедленную визуальную диагностику 16-битного образа процесса. Модуль также имеет электрическую изоляцию 500 В между E-bus и потенциалом поля, защищая центральную систему управления от электрических помех и переходных перенапряжений со стороны поля.

Технические характеристики

Часто задаваемые вопросы

В чем основное преимущество логики коммутации по земле EL2889?

Коммутация по земле (отрицательная коммутация) часто требуется при подключении определенных электронных компонентов или коллекторов сторонних производителей, использующих общую положительную шину. EL2889 выполняет функцию коммутатора потенциала 0 В DC, замыкая цепь подключенной нагрузки.

Как выполняется подключение проводов к корпусу HD (High Density)?

В модуле используется пружинный механизм. Вставьте небольшую отвертку в предназначенное для этого отверстие, чтобы открыть пружину, вставьте одножильный провод или провод с наконечником, затем извлеките отвертку, чтобы зафиксировать соединение. Это обеспечивает устойчивый к вибрации и газонепроницаемый контакт.

Может ли EL2889 управлять индуктивными нагрузками, например электромагнитными клапанами?

Да. Модуль рассчитан на работу с индуктивными нагрузками. Однако убедитесь, что энергия отключения на канал не превышает 100 мДж. Для очень больших индуктивных нагрузок могут потребоваться внешние ограничители перенапряжения, чтобы увеличить срок службы модуля.

Руководство по проектированию и монтажу

• Стандарты подключения: Для 16-канального корпуса HD используйте длину зачистки 8–9 мм. Убедитесь, что за пределами клеммы не видны отдельные жилы провода, чтобы предотвратить межканальные короткие замыкания в зоне контактов высокой плотности.

• Нагрузка на силовые контакты: Силовые контакты рассчитаны на максимальный ток 10 A. При последовательном подключении нескольких модулей EL2889 рассчитайте суммарный одновременный ток потребления. Если значение приближается к пределу 10 A, необходимо установить новую клемму питания, например EL9011, чтобы предотвратить перегрев внутренних силовых шин.

• Тепловой режим: Расширенный диапазон рабочих температур от -25 до +60 градусов Цельсия обеспечивает гибкость размещения. Однако в конфигурациях с высокой плотностью модулей на DIN-рейке необходимо обеспечить зазор не менее 10 мм от компонентов, выделяющих тепло, чтобы сохранять оптимальную скорость переключения и надежность внутреннего поликарбонатного корпуса.
