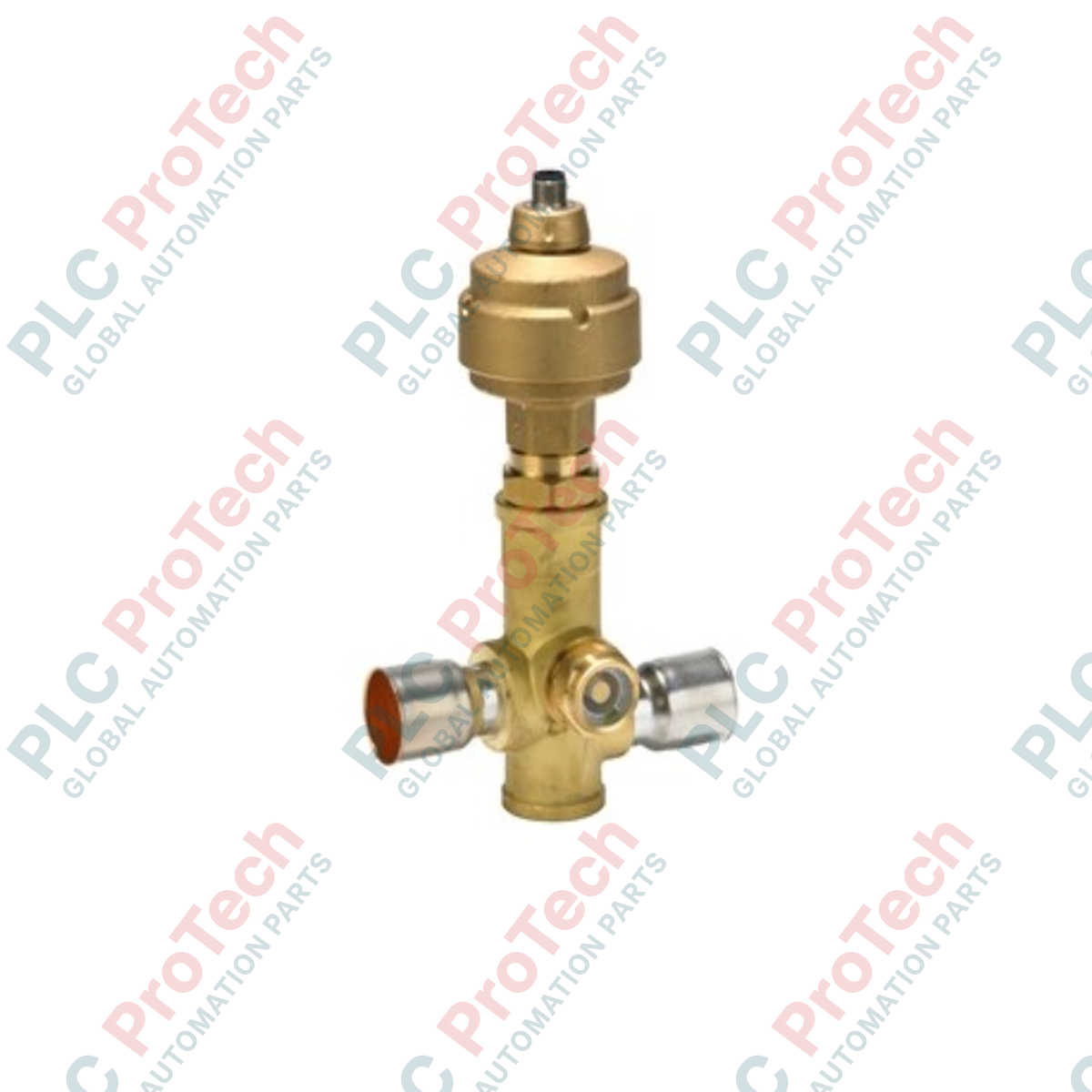

Электрический расширительный клапан Danfoss ETS 50 (034G1709)

Обзор продукта

ETS 50 (034G1709) — это электронный расширительный клапан (EEV) высокого разрешения, разработанный для точного управления массовым расходом хладагента в промышленных системах кондиционирования и охлаждения. Как центральный компонент высокоэффективной системы терморегулирования, Danfoss 034G1709 (034G1709) использует биполярный шаговый двигатель для точного позиционирования иглы, что имеет решающее значение для поддержания стабильного перегрева (SH) и оптимизации энергоэффективности. Эта модель имеет прямоточную конструкцию с симметричными соединениями ODF 1 1/8 дюйма, что делает её надёжным выбором для промышленных чиллеров, тепловых насосов и установок прецизионного кондиционирования, где особенно важны быстрая реакция и высокая надёжность.

Техническая конфигурация

Техническая конструкция 034G1709 обеспечивает простую интеграцию и длительный срок службы. Клапан оснащён биметаллическими (сталь/медь) паяными соединениями, которые упрощают монтаж и одновременно защищают прецизионный внутренний двигатель от чрезмерной теплопередачи. Электрический интерфейс представляет собой стандартный 4-контактный штекерный разъём M12, обеспечивающий виброустойчивое и герметичное соединение с электронным контроллером. Степень защиты корпуса IP67 означает полную защиту от проникновения пыли и воды, что гарантирует надёжную работу в условиях сильной конденсации или частых циклов оттайки. Внутренняя сбалансированная конструкция иглы обеспечивает двунаправленный поток и стабильное регулирование расхода как в режиме отопления, так и в режиме охлаждения.

Технические характеристики

Часто задаваемые технические вопросы

Почему в 034G1709 используются биметаллические соединения?

Биметаллическая конструкция позволяет выполнять стандартную пайку медь-медь на концах труб, а участок из нержавеющей стали служит тепловым барьером, защищая внутренний шаговый двигатель и прецизионные уплотнения иглы от высоких температур во время пайки.

Какой управляющий драйвер требуется для этого клапана?

Для 034G1709 требуется драйвер биполярного шагового двигателя, например серии Danfoss EKD или EKE, обеспечивающий постоянный ток приблизительно 100 мА RMS и способный выполнять 2625 шагов для полного хода.

Можно ли использовать этот клапан в реверсивных системах с тепловым насосом?

Да, серия ETS 50 оснащена сбалансированной конструкцией иглы и направляющей, которая обеспечивает одинаковую точность регулирования массового расхода в обоих направлениях, устраняя необходимость во внешних контурах с обратными клапанами в реверсивных системах.

Руководство по проектированию и монтажу

• Безопасность при пайке: Во время монтажа необходимо обернуть корпус клапана влажной тканью. Следите, чтобы температура корпуса клапана оставалась ниже 100 градусов Цельсия, чтобы предотвратить необратимое повреждение магнитов двигателя и внутреннего седла из PEEK.

• Монтаж кабеля M12: При подключении 4-контактного кабеля M12 затяните гайку вручную, чтобы обеспечить правильное сжатие уплотнительного кольца и сохранить степень защиты IP67. Сформируйте на кабеле каплеуловительную петлю, чтобы предотвратить стекание воды непосредственно в электрический разъём.

• Калибровка контроллера: При первоначальном вводе в эксплуатацию контроллер должен выполнить процедуру инициализации (перемещения с превышением хода) минимум на 2625 шагов для определения механического «нуля» — полностью закрытого положения. Отсутствие калибровки приведёт к неточному регулированию расхода и возможным колебаниям перегрева.
