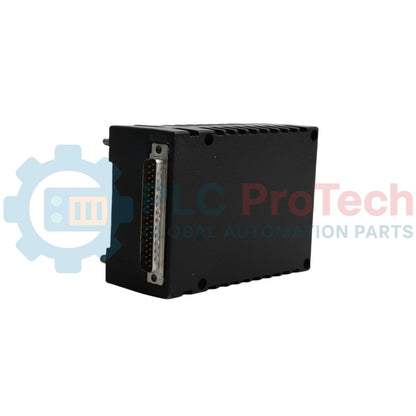

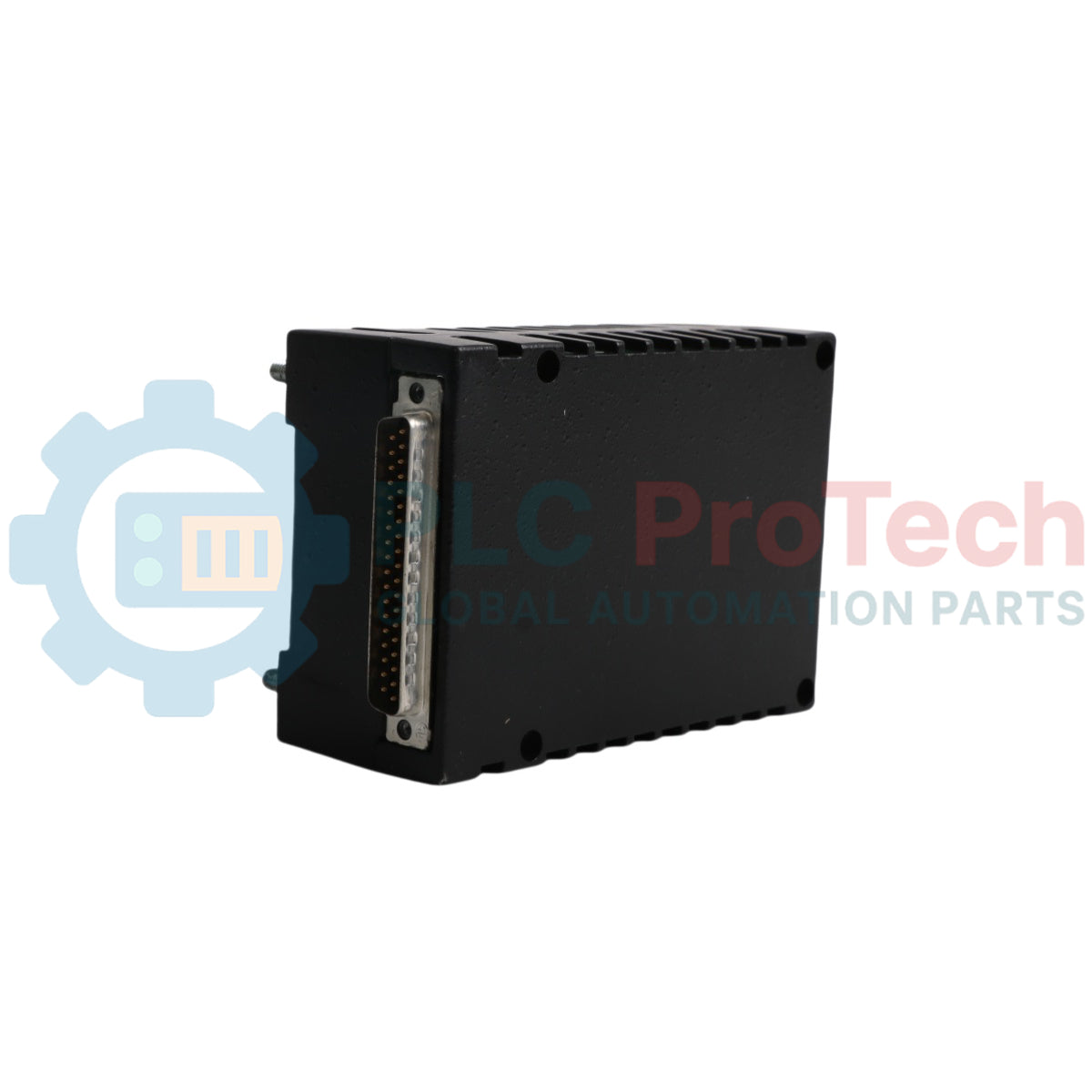

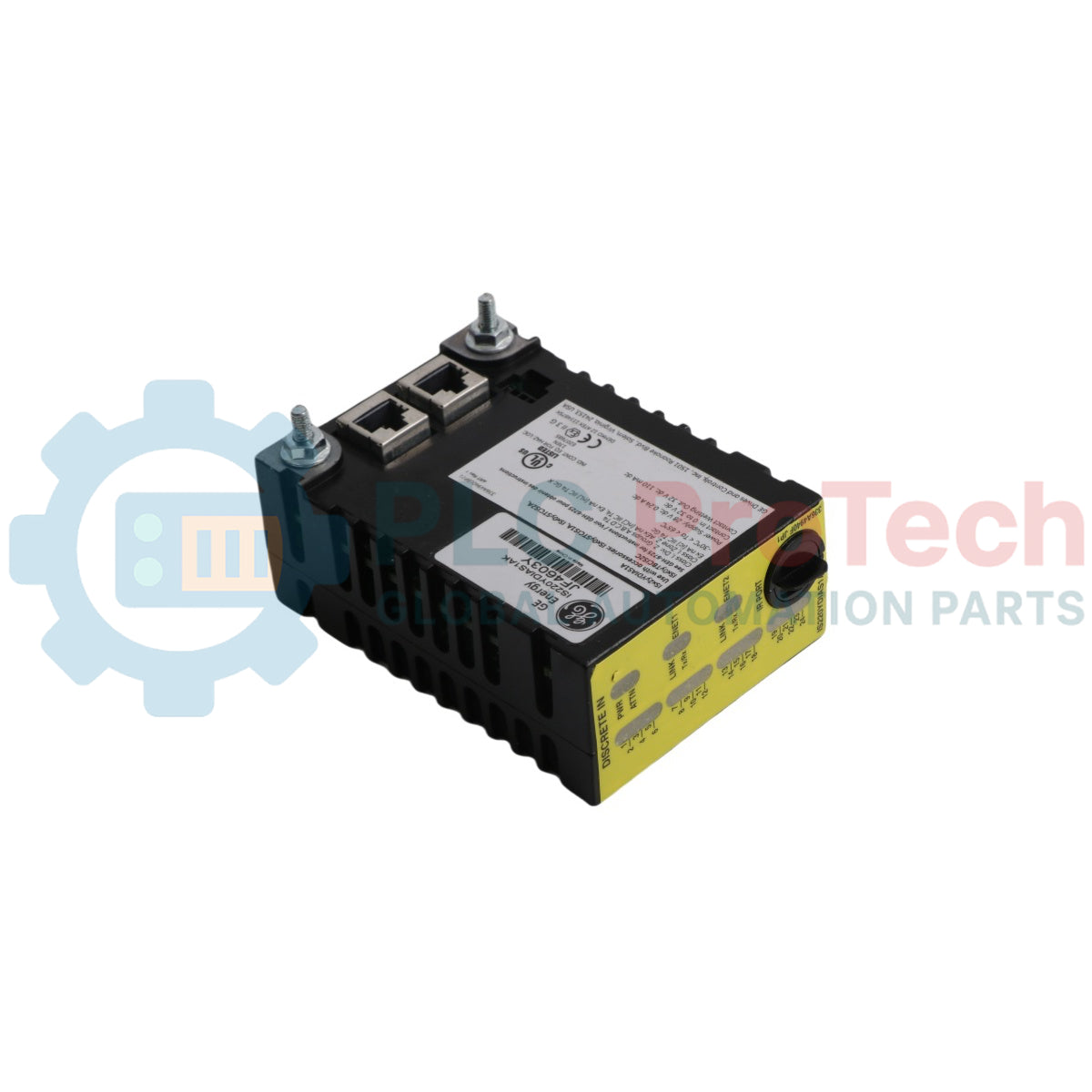

Резервный модуль ввода-вывода защиты турбины GE IS220YPROS1A Mark VIeS

Описание

GE IS220YPROS1A — это аппаратный компонент резервной защиты турбины с сертификацией функциональной безопасности, специально разработанный для уровня системы управления Mark VIeS с функциями безопасности. Работая полностью независимо от основного регулятора турбины или системы управления, этот модуль ввода-вывода выполняет роль резервного средства функциональной безопасности для управления путями аварийного останова и контроля отключения по превышению скорости в промышленных газовых, паровых и аэродеривативных турбинах. GE IS220YPROS1A непрерывно контролирует многоканальные пассивные и активные датчики скорости, рассчитывает частоту выполнения, выполняет локальную проверку логики и активирует внешние клеммные платы аварийного отключения. Кроме того, он выполняет независимые проверки синхронизации при подключении к энергосистеме и непрерывно контролирует основной уровень контроллера с помощью сторожевого таймера, обеспечивая активацию системной защиты при превышении скорости, нестабильности линии или отказе основного ЦП.

Особенности

• Гальваническая изоляция функций безопасности: специально разработан для платформы Mark VIeS и обеспечивает независимые резервные контуры защиты от превышения скорости, изолированные от основного регулятора.
• Встроенная проверка синхронизации: оснащён аппаратной системой вторичной проверки синхронизации генератора с шинами энергосистемы для предотвращения опасного подключения вне фазы.
• Тройное модульное резервирование (TMR): поддерживает отказоустойчивые стратегии управления TMR за счёт объединения трёх отдельных физических модулей на интегрированных клеммных основаниях защиты.
• Активный сторожевой таймер защиты: реализует локальный независимый контур сторожевого контроля, отслеживающий состояние основного контроллера и подключающийся при зависании основных контуров автоматизации.
• Защитное конформное покрытие (стиль S): оснащён специальным защитным покрытием платы, обозначаемым суффиксом 'S', для защиты от пыли, влаги и химической коррозии в помещениях с экстремальными электрическими условиями.
• Двойная сетевая инфраструктура: оснащён двумя выделенными Ethernet-интерфейсами, обеспечивающими параллельные резервные каналы подключения IONet для бесперебойного обмена диагностическими данными.

Применение

• Независимая резервная защита от превышения скорости с аварийным отключением для мощных газовых и паровых турбин.
• Выполнение контуров функциональной безопасности и проверка синхронности с энергосистемой.
• Управление критически важными реле аварийного отключения в установках с аэродеривативными турбинами для энергосистем.
• Развёртывание высоконадёжных блокировок по превышению скорости на опасных производственных участках.

Технические характеристики

Рекомендации по установке

Механическое крепление к основанию

Установите модуль ввода-вывода на разъёмный интерфейс на предназначенной для защиты клеммной плате (например, на основании SPROS1A или TREAS1A). Нажимайте по вертикальной оси до полной посадки внутренних разъёмов, затем вручную затяните встроенные винты конструктивной фиксации.

Параметры подключения питания

Устройство использует фильтрованный внешний источник питания 28 В пост. тока. Убедитесь, что распределительные шины клеммной платы питаются через изолированные силовые схемы с двумя диодами, защищающие логические процессоры модуля от локальных провалов напряжения на силовой шине.

Настройка входов импульсных датчиков

Убедитесь, что линии внешнего магнитного импульсного датчика скорости (MPU) или цепи бесконтактного датчика скорости надёжно подключены к клеммным блокам базовой платы. Обеспечьте надлежащее заземление и экранирование всех внешних линий датчиков скорости, чтобы предотвратить искажение статистики подсчёта импульсов из-за электромагнитных наводок или индуктивных помех от двигателя.

Настройка сетевого резервирования

Подключите отдельные Ethernet-кабели от двух локальных интерфейсных разъёмов непосредственно к резервированным коммутаторам IONet. Убедитесь, что индикаторы состояния работают в штатном режиме, подтверждая работоспособность синхронного обмена данными в реальном времени между резервным модулем и активными контроллерами Mark VIeS.
