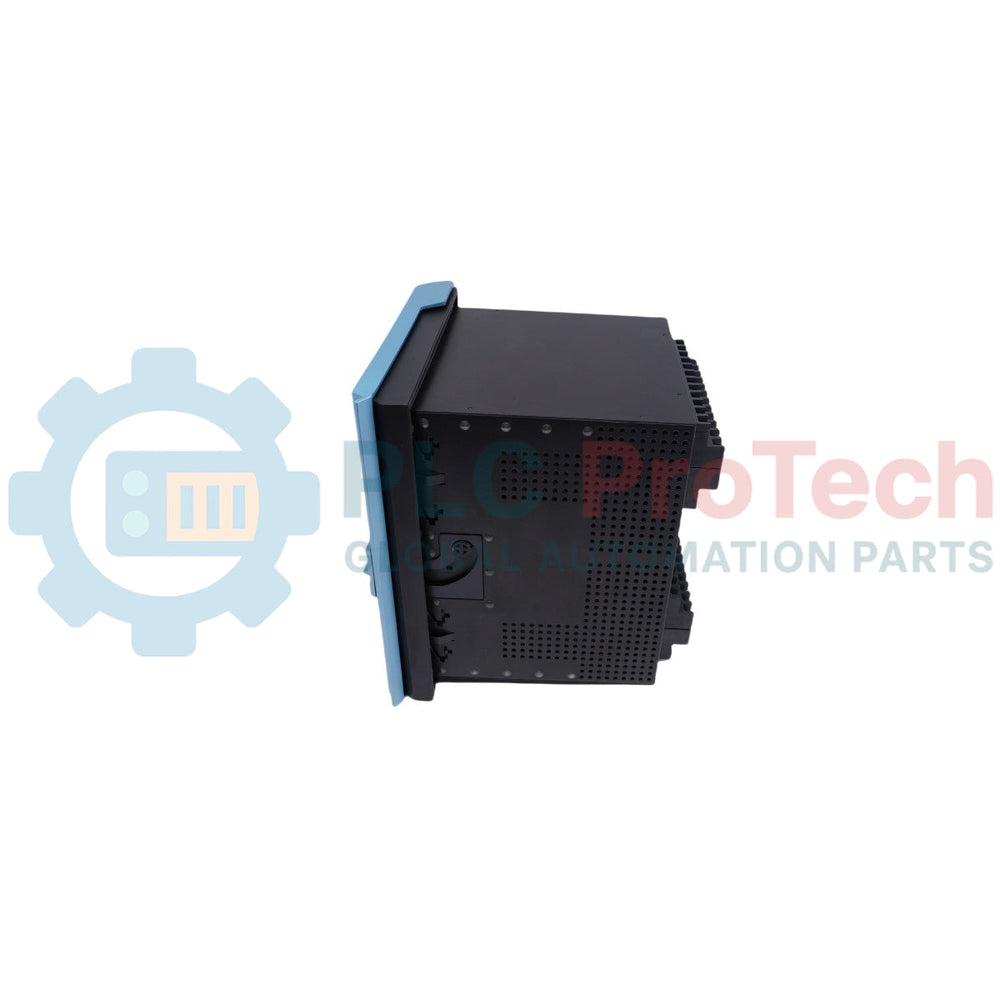

• General Electric GE Multilin SR745-W2-P5-G5-HI-A-R-E

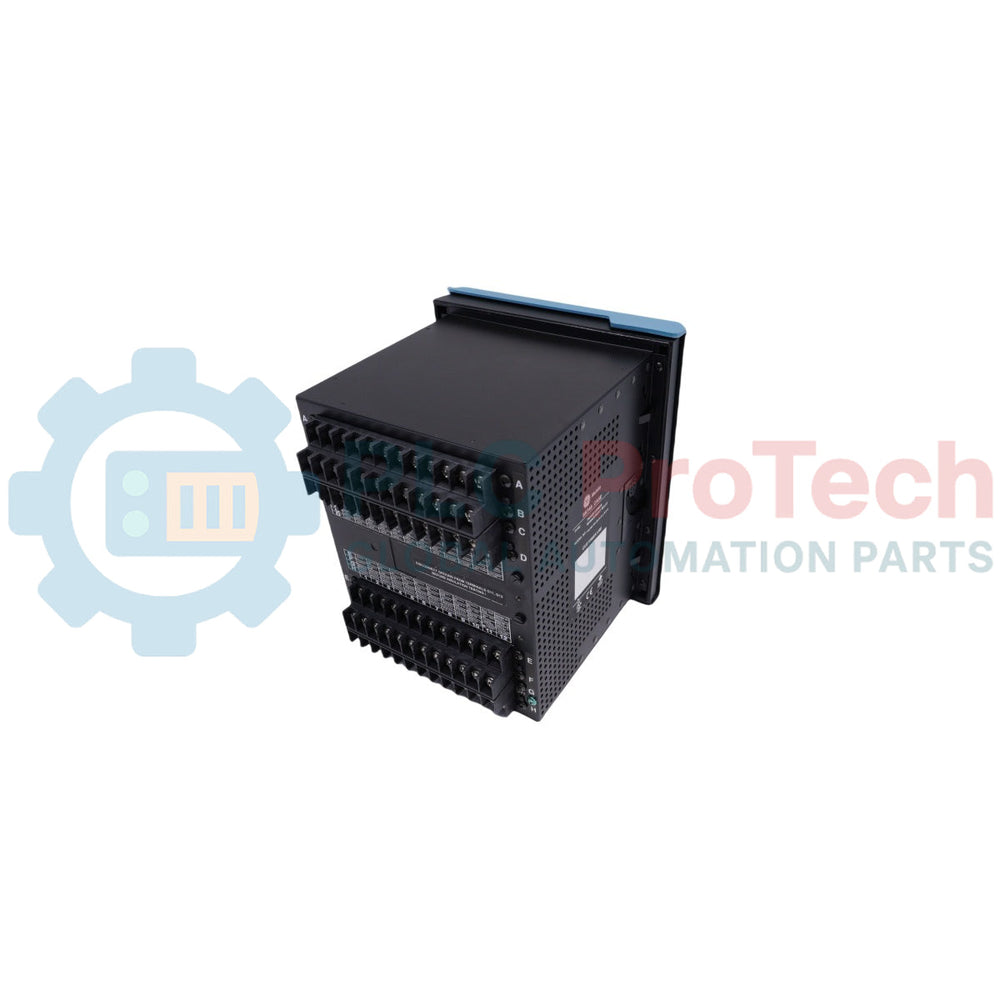

  • General Electric GE Multilin SR745-W2-P5-G5-HI-A-R-E

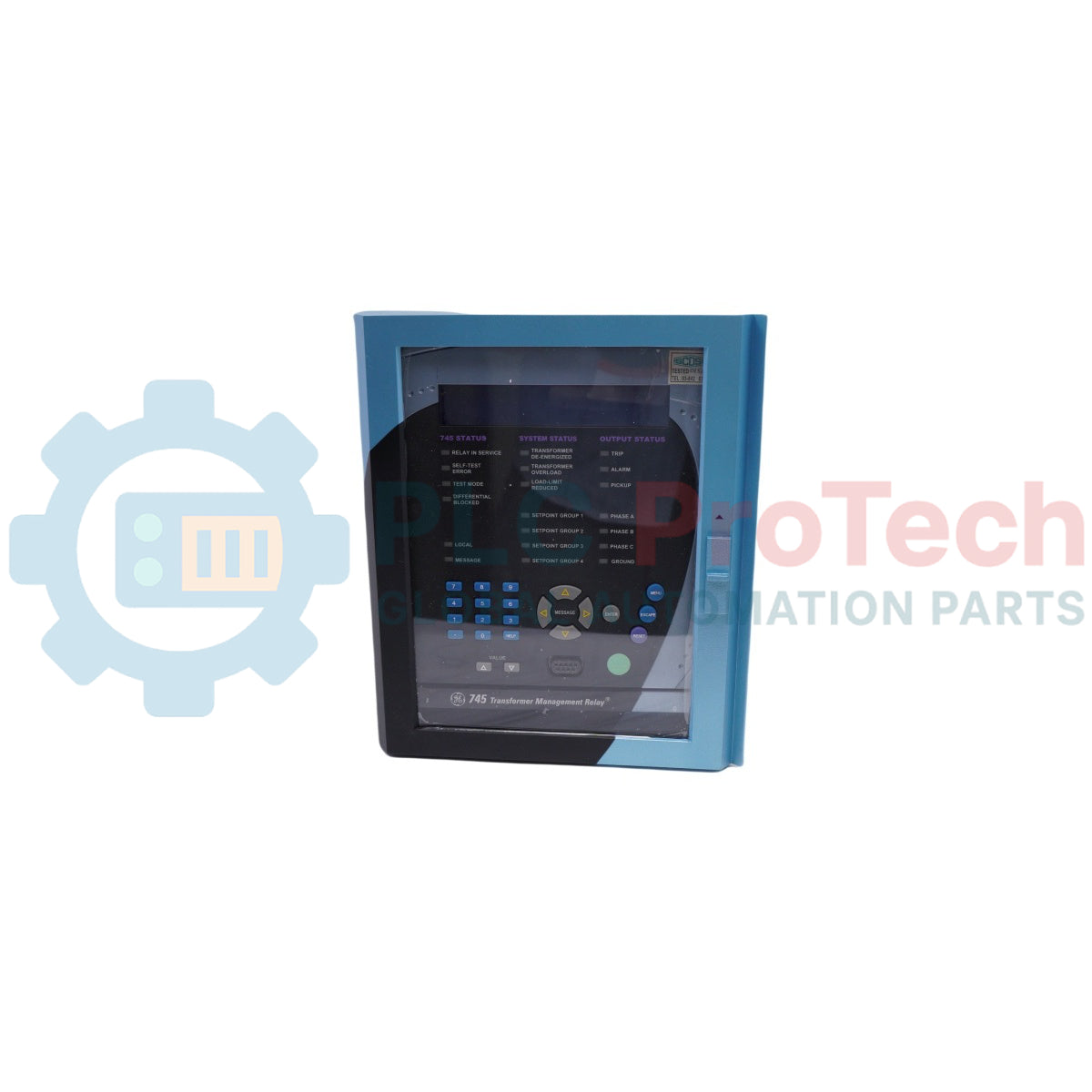

  • General Electric GE Multilin SR745-W2-P5-G5-HI-A-R-E
1 3

GE Multilin 745-W2-P5-G5-HI-A-R-E Transformer Protection System

GE Multilin 745-W2-P5-G5-HI-A-R-E Transformer Protection System

Остался только 4 товар(ы) на складе

  • Производитель: General Electric

  • Номер продукта: 745-W2-P5-G5-HI-A-R-E

  • Страна происхождения:Соединённые Штаты

  • Тип продукта: Feeder Management Relay

  • Штрихкод: 8537101190

  • Оплата: Банковский перевод (T/T), Western Union

  • Вес: 8500г

  • Размеры: 220 mm x 275 mm x 300 mm (W x H x D)

  • Порт отправления: Сямынь

  • Гарантия: 12 месяцев

Просмотреть полные детали
Описание продукта
FAQ
Доставка и возврат
Дополнительные детали
Отзывы

Description

The GE Multilin 745-W2-P5-G5-HI-A-R-E is a micro-processor based three-winding transformer protection relay designed for the primary protection and management of power transformers. This device provides high-speed differential protection, extensive current, voltage, and frequency monitoring, as well as integrated programmable logic capabilities. Equipped with comprehensive analog inputs/outputs and enhanced communication infrastructure including a 10Base-T Ethernet interface, the GE Multilin 745-W2-P5-G5-HI-A-R-E ensures seamless integration into modern substation automation networks and industrial SCADA systems. It supports complex transformer configurations with automated restraint and zero-sequence component removal.

Features

  • Three-winding transformer differential protection capability
  • High-speed dual-slope percentage differential protection with harmonic restraint
  • Enhanced communication interface supporting 10Base-T Ethernet, RS485, and RS422
  • Integrated analog I/O expansion package featuring 4 analog inputs and 8 analog outputs
  • Advanced programmable logic using FlexLogic for custom control schemes
  • Enhanced user interface with a 40-character vacuum fluorescent display and 22 status LEDs
  • Comprehensive event recording, oscillography, and data logging functions

Applications

  • Primary and backup protection of three-winding power transformers
  • Substation automation and industrial power distribution monitoring
  • Harmonic analysis and transformer winding temperature emulation
  • Utility intertie protection and control schemes

Ordering Information

  • Base Model: 745 (Transformer Protection System)
  • Winding Setup: W2 (Three-Wound Transformer)
  • Phase Current Input: P5 (5 A)
  • Ground Current Input: G5 (5 A)
  • Control Power: HI (90 to 300 VDC / 70 to 265 VAC @ 45 to 66 Hz)
  • Analog I/O: A (4 Analog Inputs / 8 Analog Outputs)
  • Communications: R (Enhanced Comm: Rear RS485 / Rear RS422 / Front RS232 & 10Base-T Ethernet)
  • Display: E (Enhanced Display: 40-character LCD, 22 LEDs)

Technical Specifications

Parameter Specification
Manufacturer GE Multilin
Main Function Three-Winding Transformer Protection and Management
Phase Current Input 5 A
Ground Current Input 5 A
Control Voltage (HI) 90 to 300 VDC, 70 to 265 VAC @ 45 to 66 Hz
Frequency Range 45 to 66 Hz
Analog Inputs 4 Channels (0 to 1 mA, 0 to 20 mA, or 4 to 20 mA)
Analog Outputs 8 Channels (0 to 1 mA, 0 to 20 mA, or 4 to 20 mA)
Communications Front RS232, Rear RS485/RS422, 10Base-T Ethernet
Protocols Modbus RTU, DNP 3.0 Level 2, Modbus TCP/IP

Installation Guidelines

  • Panel Mounting: Mount the unit firmly into a standard cutout on a switchgear panel to minimize mechanical stress and vibration.
  • Grounding: Establish a dedicated low-impedance ground connection to the rear terminal ground busbar to mitigate EMI/RFI interference.
  • Current Transformer Connections: Ensure correct polarity alignment on all phase and ground CT inputs prior to energization.
  • Thermal Management: Leave sufficient clearance around the cooling vents at the rear of the unit to ensure natural convective ventilation.

Compliance and Certifications

  • UL listed (USA and Canada)
  • ISO9001:2000 Quality Management System
Loading product navigation…
Key Features:
#GE Multilin #Transformer Protection Relays

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

GE Multilin 745-W2-P5-G5-HI-A-R-E Transformer Protection System

Download Open in new tab

What configuration of transformer does this unit protect?
The device is specifically built to protect and manage three-winding power transformers, configured via the W2 option code.

What are the electrical ratings for the HI control power supply?
The high-voltage power option operates within a range of 90 to 300 VDC, or 70 to 265 VAC at a frequency of 45 to 66 Hz.

Does this model support network connectivity?
Yes, the device features the enhanced communication option, which includes a dedicated rear 10Base-T Ethernet port supporting Modbus TCP/IP and DNP 3.0.
