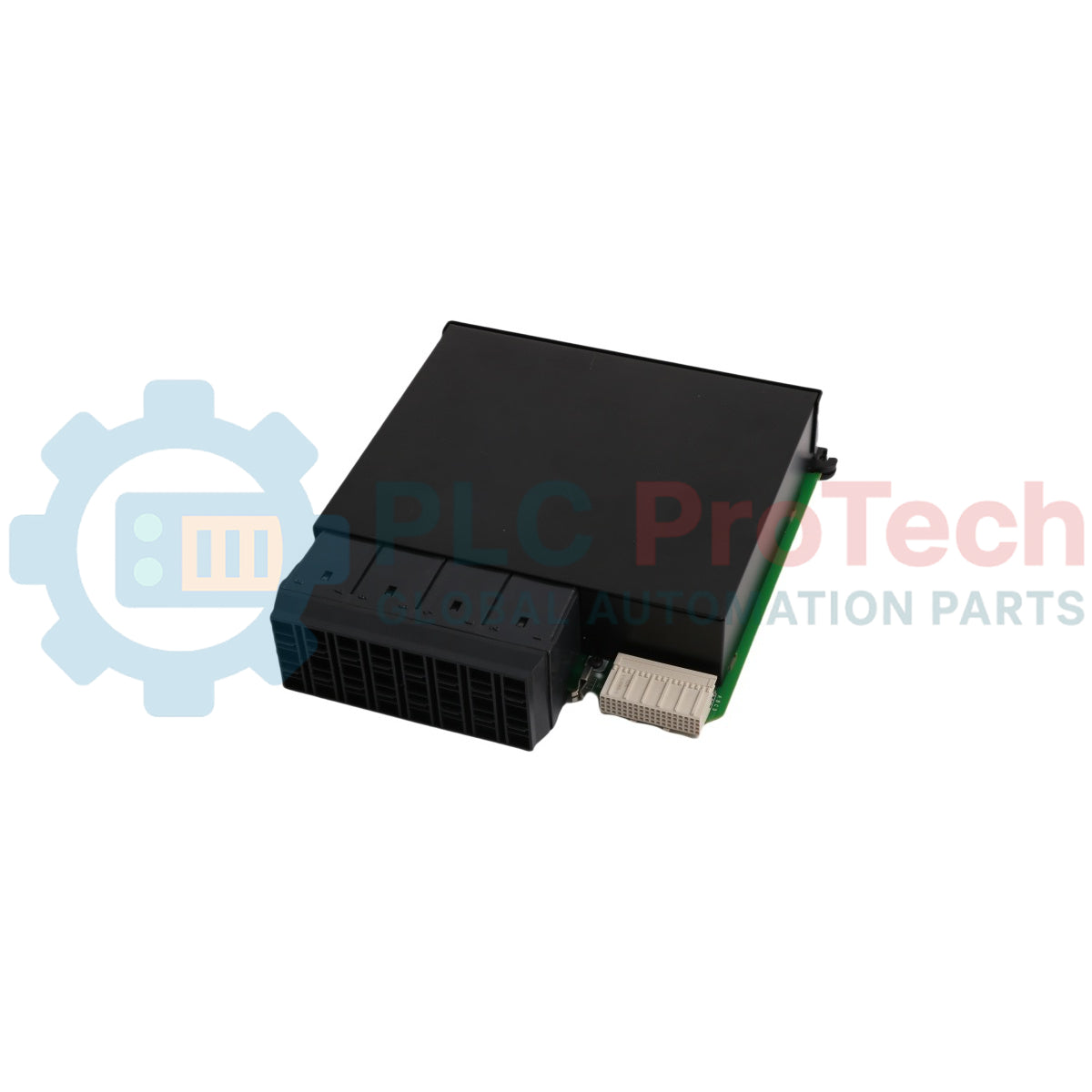

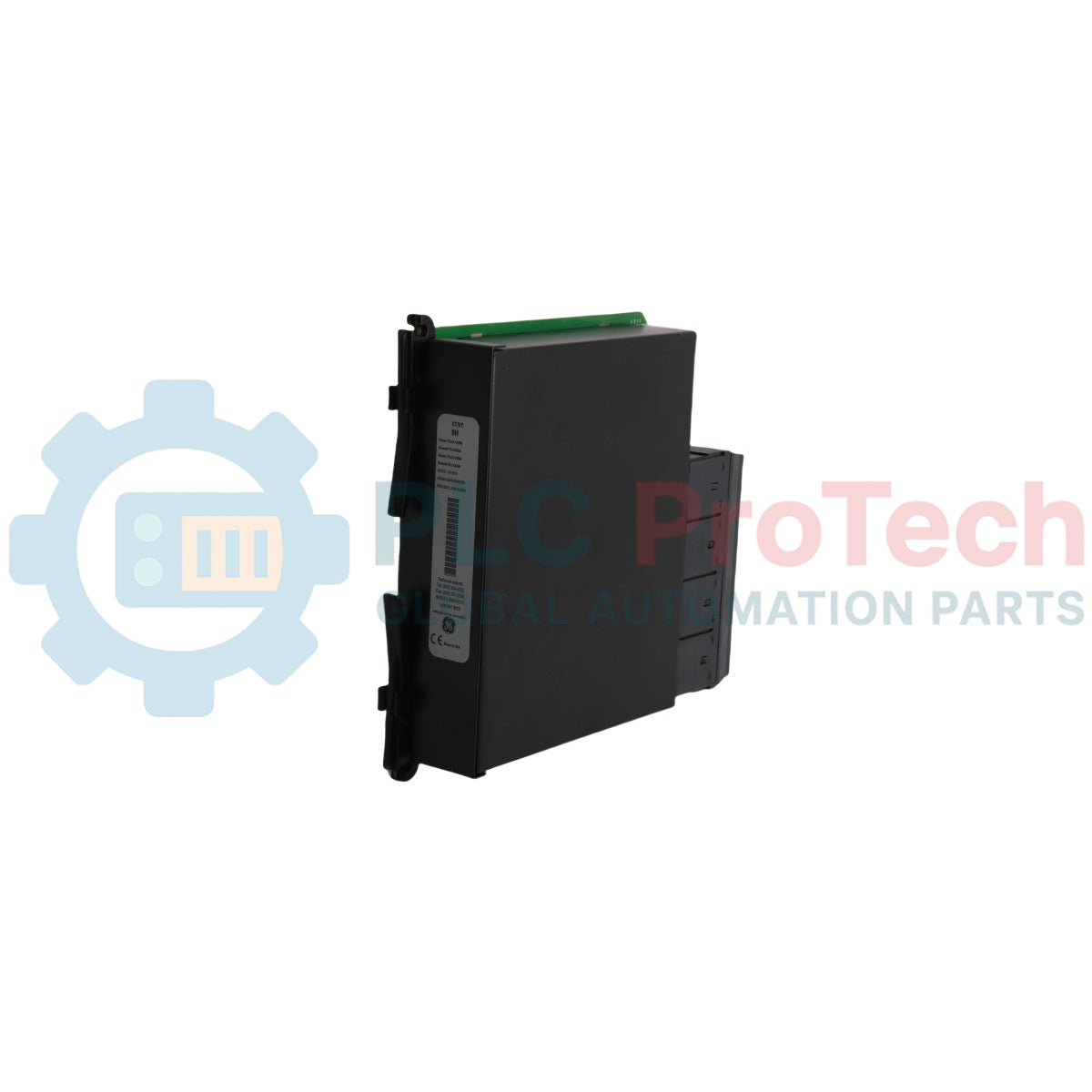

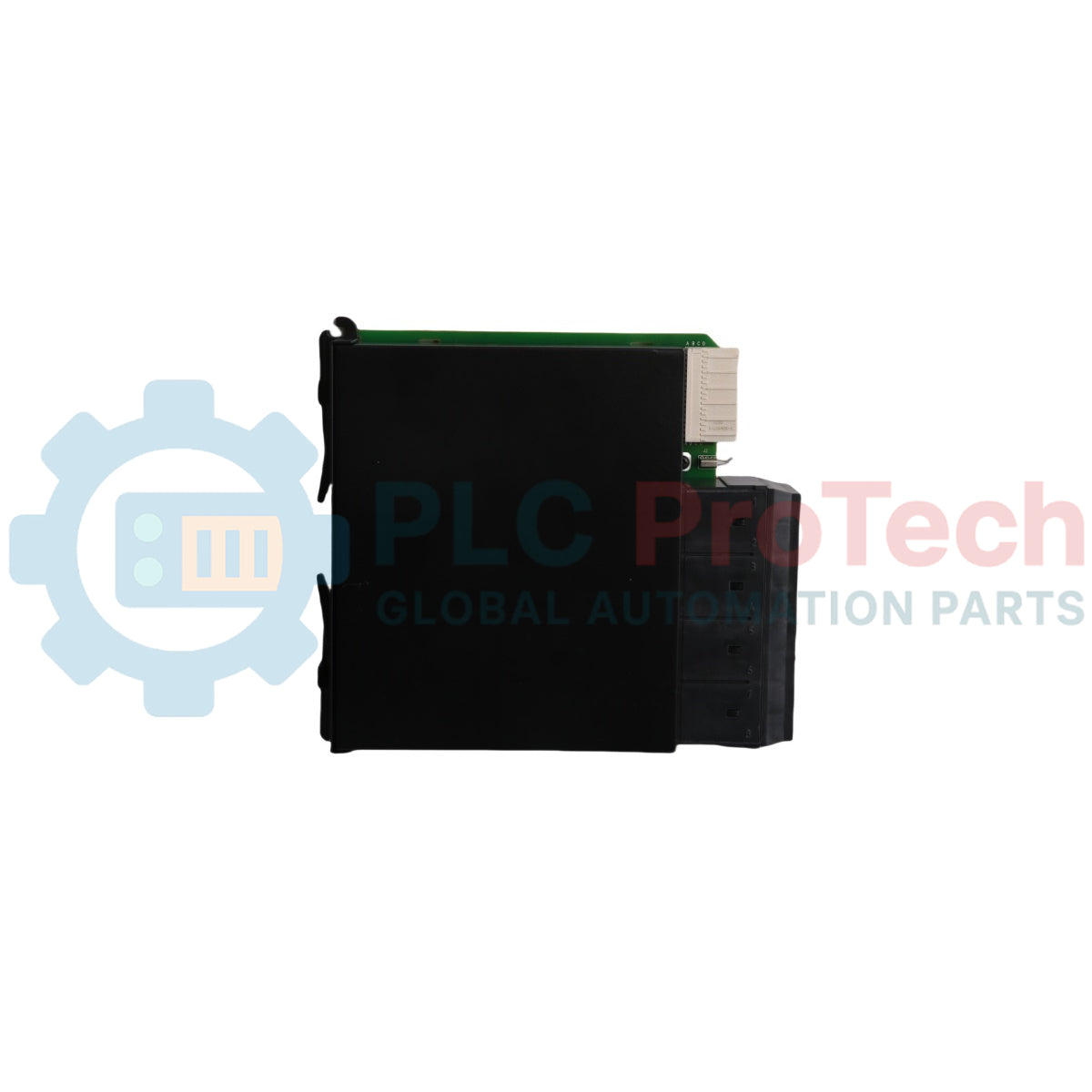

Модуль трансформаторов тока/напряжения GE Multilin UR-8HH серии UR

Описание

GE Multilin UR-8HH — это аналоговый входной модуль инженерного класса, предназначенный для платформы защитных реле серии UR. Разработанный для обработки критически важных сигналов переменного тока, модуль UR-8HH обеспечивает выделенную высокоплотную конфигурацию Standard 8CT, объединяющую входы восьми трансформаторов тока на одной плате, занимающей один слот. Модуль подключается непосредственно к линиям первичной энергосистемы через внешние трансформаторы тока и обеспечивает комплексное измерение тока в нескольких зонах или параллельных трёхфазных цепях без необходимости использования дополнительных промежуточных трансформаторов тока. Благодаря универсальным программно настраиваемым параметрам трансформаторов тока заземления на 1 А / 5 А модуль обеспечивает точный контроль замыканий на землю и межфазных повреждений в различных электроустановках подстанций низкого, среднего и высокого напряжения. Модуль напрямую взаимодействует с внутренней системной шиной и передаёт основному процессору ЦП необработанные высокоскоростные оцифрованные аналоговые отсчёты, поддерживая расширенные функции защиты, измерение истинного среднеквадратичного значения, регистрацию осциллограмм и детальное отслеживание гармоник тока.

Особенности

• Компактная высокоплотная аппаратная архитектура с 8 аналоговыми входами трансформаторов тока (8CT) в одном полноразмерном слоте стойки.
• Поддержка вторичных цепей трансформаторов тока с номиналами 1 А и 5 А.
• Прямая высокоскоростная обработка аналоговых сигналов с передачей синхронных отсчётов во внутренний вычислительный контур реле.
• Отсутствие необходимости во внешних дополнительных трансформаторах тока благодаря программно регулируемому внутреннему согласованию масштабирования.
• Автоматические механизмы механического закорачивания внешних цепей трансформаторов тока для обеспечения безопасности технического персонала при извлечении модуля.
• Отличительные синие идентификационные этикетки и явные предупреждающие знаки безопасности для предотвращения несовместимости системы с устаревшими архитектурами ЦП.

Применение

• Дифференциальная защита многообмоточных трансформаторов на энергосистемных подстанциях.
• Высокоплотный контроль тока в кольцевых схемах шин и схемах распределения электроэнергии с выключателем и половиной.
• Комплексные сети контроля замыканий на землю, тока нейтрали и сверхтоков фаз.
• Регистрация исходных форм сигналов тока и высокоразрешающая динамическая осциллография для диагностики энергосистем.

Технические характеристики

Подключения и интерфейсы

На задней панели серии UR используется структурированный трёхсимвольный код координат, назначаемый в зависимости от выбранного слота, в котором установлена плата UR-8HH.

• Винтовые клеммы трансформаторов тока: клеммные колодки с высоким моментом затяжки и встроенными специальными закорачивающими перемычками, предназначенными для безопасной коммутации непрерывных цепей переменного тока.
• Выделенное распределение каналов: конфигурация контактов разделена на восемь отдельных каналов входа тока, каждый из которых поддерживает измерительные цепи с двойной фазовой полярностью (вход / выход).

Рекомендации по установке

• Меры предосторожности при работе с питанием: перед началом установки или извлечения любого модуля необходимо физически отключить и изолировать управляющее питание системы от основного корпуса реле.
• Аппаратная совместимость: UR-8HH относится к современному поколению компонентов UR. Его разрешается использовать только с модулем ЦП с кодом 9E или выше. Установка этой платы с устаревшими модулями ЦП (например, 9A, 9C, 9D) приведёт к критическому состоянию DSP ERROR или HARDWARE MISMATCH.
• Защита от статического электричества: технический персонал обязан использовать полностью заземлённые антистатические браслеты при работе с модулем, чтобы защитить внутренние слои схем от воздействия электростатического разряда.
• Установка и фиксация: полностью откройте широкоугольную откидную лицевую панель, совместите плату с направляющим слотом, плавно задвиньте её внутрь до выхода внешней рамки за кромку, затем одновременно задействуйте верхний и нижний фиксаторы-экстракторы/вставки, чтобы полностью зафиксировать соединение с внутренней объединительной платой.
