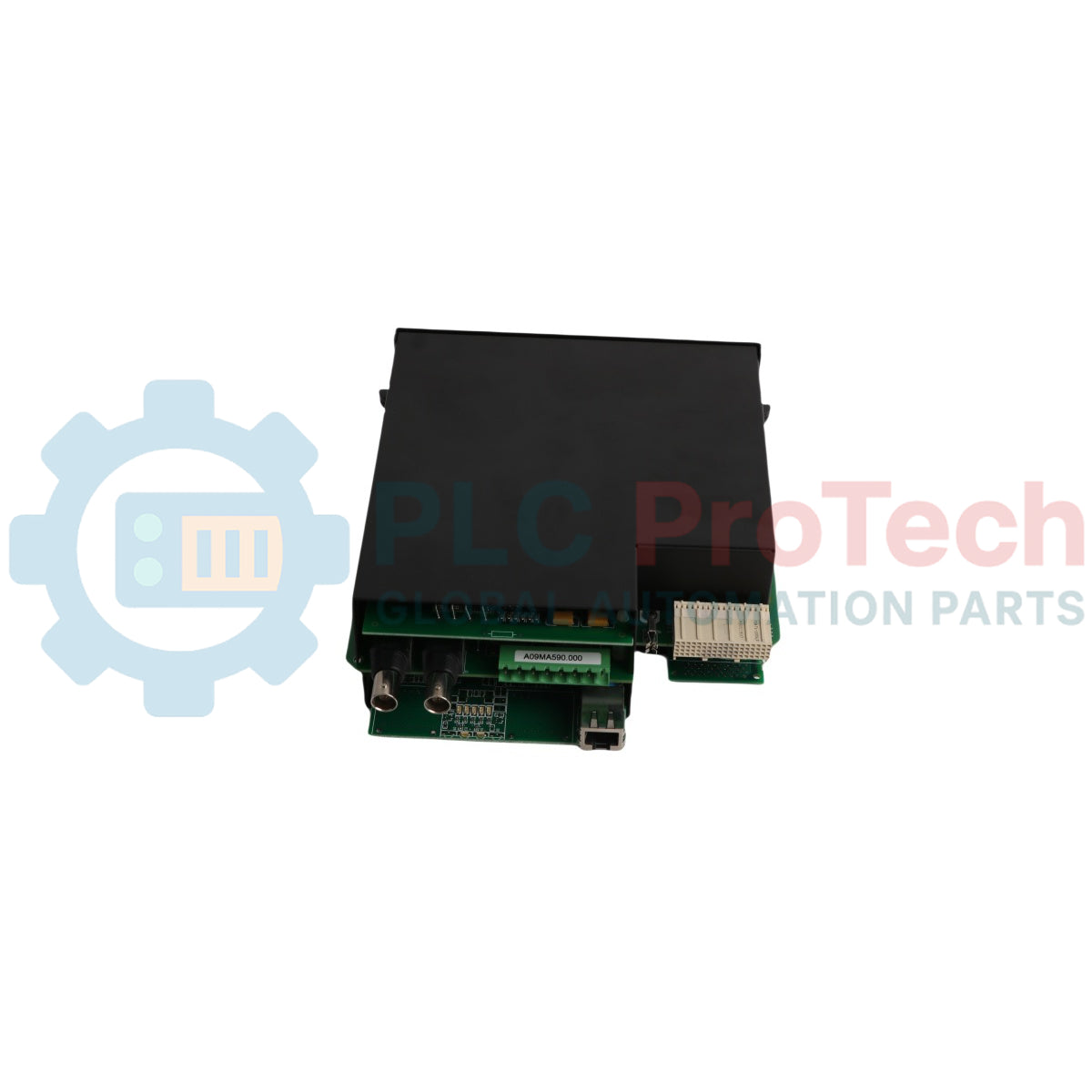

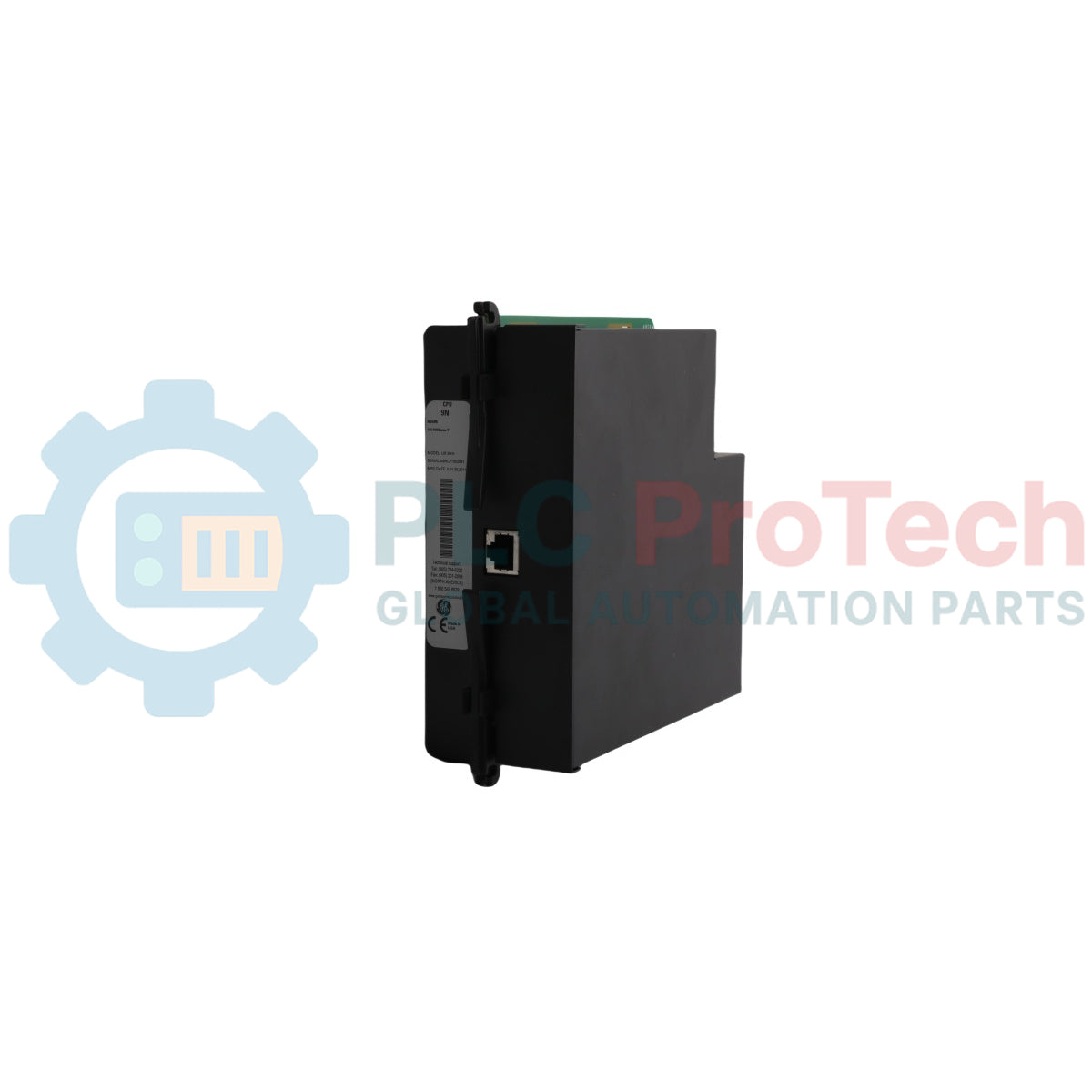

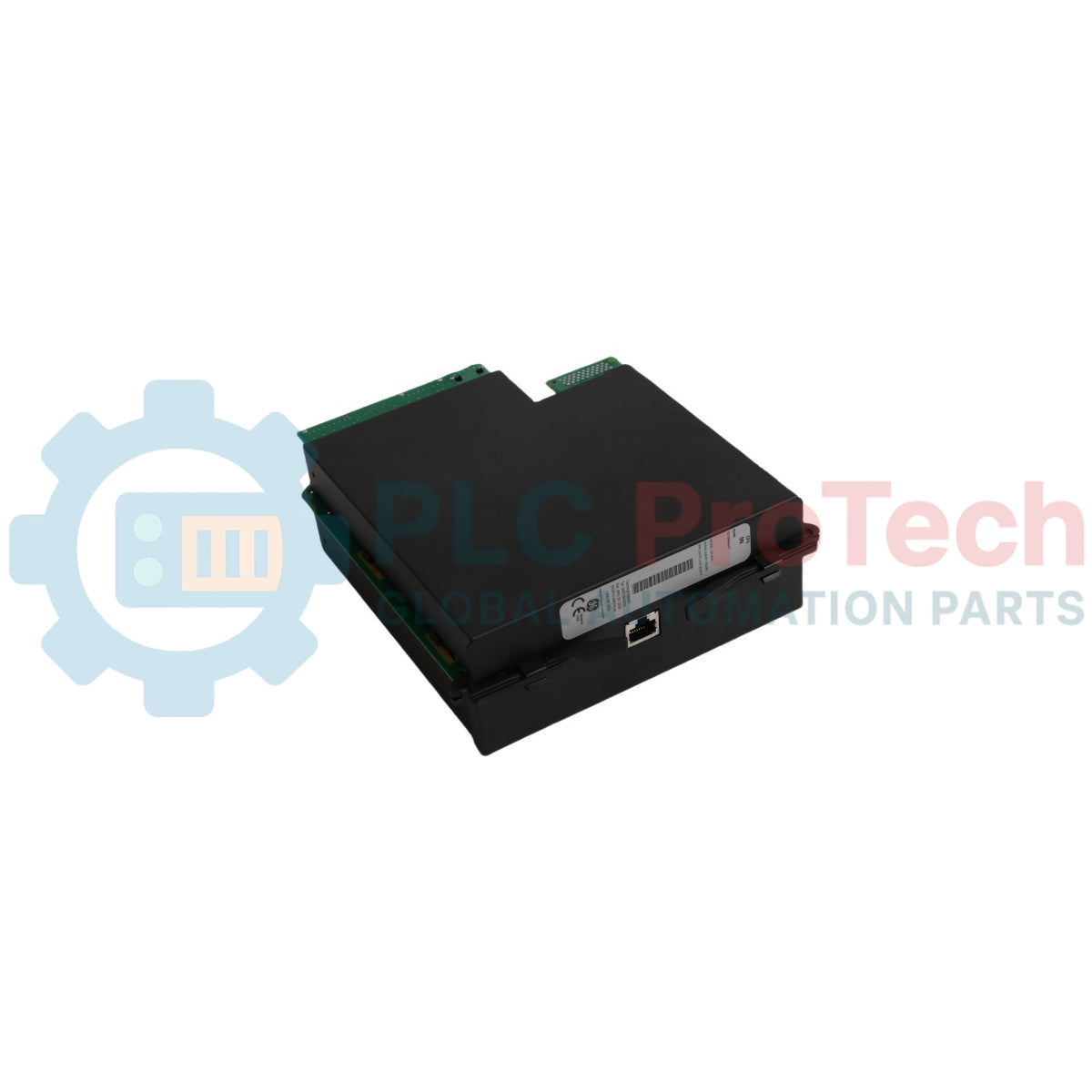

GE Multilin UR-9NH / UR9NH UR Series модуль ЦП

Описание

GE Multilin UR-9NH — это модуль центрального процессора, предназначенный для платформы UR Series (Universal Relay), выполняющий функции основного блока управления, контроля и вычислений для высокопроизводительных устройств автоматизации и защиты, таких как система защиты трансформатора T60. Модуль обрабатывает сложные алгоритмы защиты, управляет системной логикой с помощью запрограммированных алгоритмов и обеспечивает взаимодействие между полевыми параметрами и сетевыми устройствами.

UR-9NH обеспечивает широкие возможности обработки данных и цифровой связи. На встроенном коммуникационном интерфейсе предусмотрена конфигурация с портом RS485 и высокоскоростным интерфейсом Ethernet 10/100Base-T. Эта сетевая система поддерживает несколько ключевых протоколов автоматизации энергосистем, включая Modbus TCP/IP и DNP 3.0, обеспечивая эффективную интеграцию с промышленными системами SCADA и современными архитектурами связи на подстанциях. Кроме того, данная версия модуля оснащена широкодиапазонным усиленным для подстанций источником питания 125 / 250 В переменного/постоянного тока, встроенным в аппаратную группу. Модуль разработан в рамках аппаратных обновлений GE Multilin версии 4.0x и выше и имеет синюю маркировку на лицевой панели, что облегчает правильную установку на объекте и предотвращает несовместимость аппаратных версий в устаревших системах.

Особенности

• Современная центральная обработка: Обеспечивает выполнение всей центральной логики, алгоритмов защиты и диагностических процедур для совместимых корпусов реле серии UR.
• Универсальные возможности подключения: Оснащён последовательным портом RS485 и разъёмом Ethernet 10/100Base-T для высокоскоростной промышленной передачи данных.
• Встроенный источник питания: Оснащён высоковольтным основным источником питания 125 / 250 В переменного/постоянного тока, непосредственно встроенным в плату.
• Совместимость с программным обеспечением EnerVista: Обеспечивает бесшовное взаимодействие с программными инструментами EnerVista для настройки, резервного копирования, трассировки и задания параметров через стандартные сетевые соединения.
• Отличительная визуальная маркировка: Использует яркую синюю идентификационную этикетку, обозначающую совместимость с современными высокоскоростными платами DSP и диагностическими платами CT/VT.

Применение

• Защита электросетей подстанций: Выполняет функции высокоскоростного логического и вычислительного ядра в системах, таких как B30 или система защиты трансформатора T60, на объектах генерации и передачи электроэнергии.
• Интеграция подстанции с SCADA: Обеспечивает передачу полевых измерений и сигналов управления на сетевые диспетчерские станции и обратно через Ethernet 10/100Base-T или RS485 по линиям Modbus или DNP 3.0.
• Автоматизация промышленных предприятий: Применяется на электростанциях, горнодобывающих и производственных предприятиях, где требуется надёжный центральный контроллер реле с питанием от стандартных подстанционных сетей 125 / 250 В переменного/постоянного тока.

Технические характеристики

Рекомендации по установке

• Безопасность цепей управления: Извлечение или установка модуля допускается только после полного отключения и проверки отсутствия напряжения в цепи основного управления, питающей корпус реле.
• Защита от электростатического разряда: При работе с внутренними платами или деталями корпуса технический персонал должен использовать утверждённый антистатический браслет для защиты от повреждений, вызванных электростатическим разрядом.
• Проверка аппаратной маркировки: Убедитесь, что синяя маркировка на ЦП соответствует синей маркировке установленных компонентов CT/VT или DSP. Установка несовместимых плат разных поколений останавливает работу устройства и вызывает код «DSP ERROR» или «HARDWARE MISMATCH».
• Отсоединение кабеля: Перед ослаблением крепёжных винтов или извлечением платы из внутренней объединительной панели отсоедините кабель Ethernet 10/100Base-T от переднего или заднего порта модуля.
• Установка модуля: Совместите плату с направляющими корпуса, осторожно задвиньте её до полной фиксации в объединительной панели и закрепите верхние и нижние фиксаторы-экстракторы.
